尼龙66生产工艺
- 格式:pptx
- 大小:1.15 MB
- 文档页数:29

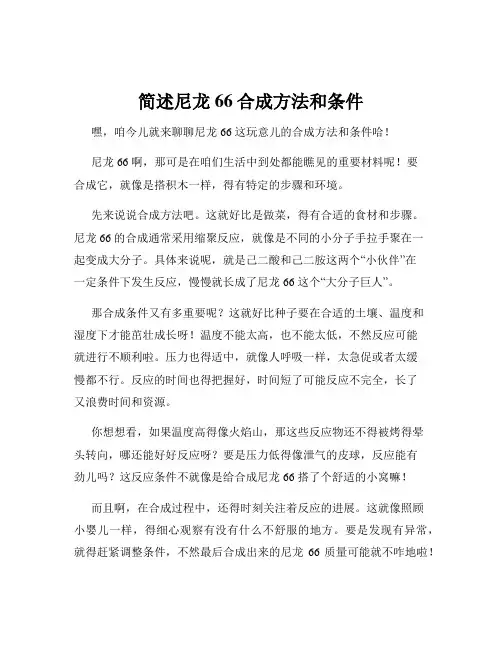

简述尼龙66合成方法和条件嘿,咱今儿就来聊聊尼龙 66 这玩意儿的合成方法和条件哈!尼龙 66 啊,那可是在咱们生活中到处都能瞧见的重要材料呢!要合成它,就像是搭积木一样,得有特定的步骤和环境。
先来说说合成方法吧。
这就好比是做菜,得有合适的食材和步骤。
尼龙 66 的合成通常采用缩聚反应,就像是不同的小分子手拉手聚在一起变成大分子。
具体来说呢,就是己二酸和己二胺这两个“小伙伴”在一定条件下发生反应,慢慢就长成了尼龙 66 这个“大分子巨人”。
那合成条件又有多重要呢?这就好比种子要在合适的土壤、温度和湿度下才能茁壮成长呀!温度不能太高,也不能太低,不然反应可能就进行不顺利啦。
压力也得适中,就像人呼吸一样,太急促或者太缓慢都不行。
反应的时间也得把握好,时间短了可能反应不完全,长了又浪费时间和资源。
你想想看,如果温度高得像火焰山,那这些反应物还不得被烤得晕头转向,哪还能好好反应呀?要是压力低得像泄气的皮球,反应能有劲儿吗?这反应条件不就像是给合成尼龙 66 搭了个舒适的小窝嘛!而且啊,在合成过程中,还得时刻关注着反应的进展。
这就像照顾小婴儿一样,得细心观察有没有什么不舒服的地方。
要是发现有异常,就得赶紧调整条件,不然最后合成出来的尼龙66 质量可能就不咋地啦!尼龙 66 合成出来后,那用处可多了去了。
可以做成各种坚韧的纤维,就像给我们的生活编织出了一道道坚固的防线。
衣服、包包、绳索等等,都有它的身影。
总之呢,尼龙 66 的合成可不是一件简单的事儿,方法和条件都得拿捏得死死的。
这就像是一场精彩的表演,每一个环节都得完美配合,才能呈现出最棒的效果。
咱可不能小瞧了这些细节,只有这样,才能让尼龙 66 更好地为我们的生活服务呀!你说是不是这个理儿呢?。
关于尼龙66工业丝生产工艺技术研究摘要:目前,在社会、经济以及技术发展的推动下,我国工业化进程也在不断加快。
尼龙66工业丝具有多重性能优势,在多个领域均有应用,虽然我国在该方面的研发生产比较滞后,但是目前已经实现了自主生产目标。
尼龙66工业丝的性能质量和生产工艺技术息息相关,本文主要围绕生产工艺技术展开分析,希望能够完善生产架构,提高尼龙66工业丝的生产水平,加快产业发展速度。
关键词:尼龙66;工业丝;生产;工艺技术;研究尼龙66是一种合成纤维,也称为聚合酰胺纤维或尼龙6,6,它是由己二胺和已二酸的聚合反应生成的。
尼龙66是最早被商业化生产的尼龙类型之一,也是最常用的尼龙材料之一、它具有许多独特的特性,如高强度、耐磨性、耐腐蚀性和耐高温性等,在各个领域广泛应用。
尼龙66的生产过程相对简单,但需要高温和压力,因此需要专业设备和技术。
尼龙66可通过纺丝、注塑、挤出和压延等工艺制成纤维、薄膜、片材和制品等。
和尼龙6相比,尼龙66在应用领域有一定的优势,根据中国当前的生产能力分析,生产尼龙66工业丝时用到的工艺主要有两种,即连续直接纺丝与固相缩聚拉伸生产技术。
一、尼龙66简述尼龙66是一种热塑性材料,意味着它可以在一定温度范围内重复熔化和固化而不损失原有的性能。
这种特性使得尼龙66易于加工成各种形状和尺寸的制品。
尼龙66的主要特点是高强度和耐磨性。
它的强度比许多其他合成纤维高,可以达到较高的断裂拉伸强度。
此外,尼龙66还具有良好的耐磨性,能够抵抗摩擦和磨损。
因此,尼龙66常用于制造耐磨、耐用的制品,如汽车零部件、工业机械和运动用品等。
此外,尼龙66还具有优异的耐腐蚀性和耐高温性。
它能够抵抗许多化学溶剂、酸碱等腐蚀性物质的侵蚀,因此广泛应用于化工、医药等领域。
尼龙66的熔点较高,能够在高温下保持良好的性能,因此也用于制造耐高温的制品,如机械零部件、电器配件等。
二、缩聚工艺从反应温度方面对缩聚工艺进行有关分析,尼龙66盐利用缩聚工艺进行反应时,需要保持熔融态,为了达到这一条件,在缩聚反应一开始时设置的反应温度要比尼龙66盐的熔点高,一般超出10℃即可,最好控制在214℃左右。
尼龙66合成工艺路线尼龙66,这个名字一听就让人觉得高大上,实际上,它可是我们生活中非常常见的一种合成纤维。
你可能在想,尼龙66到底是什么,怎么来的呢?好吧,咱们就来聊聊这个话题,顺便把这神秘的合成工艺路线给揭开个底朝天。
尼龙66是由两种基本的原料合成的,分别是己二酸和己二胺。
你听着是不是觉得有点拗口?其实这俩东西在化学世界里可是很重要的。
想象一下,就像一对冤家,一个是酸,一个是胺,平常谁也不搭理谁,但一旦见面,嘿,火花四溅!它们就开始进行一场华丽的化学舞蹈,交织在一起,形成了我们熟知的尼龙66。
可能有人会问,这个舞蹈是怎么跳的呢?这可得从反应过程说起。
把己二酸和己二胺放在一起,加热到一定温度,让它们充分混合,像是煮饺子一样。
然后,随着温度的升高,反应逐渐加速,开始放出水分,结果形成了一种高分子聚合物。
就这样,像是看了一场精彩的电影,最后的结局就是尼龙66诞生啦!这一步骤可真是个技术活,控制温度和时间可得小心翼翼,不然可就要“翻车”了。
咱们说说聚合反应后发生的事。
形成的聚合物并不是最终产品,得经过一系列的处理才能真正变成我们日常见到的东西。
这个过程就像打磨珠宝,得把它变得光鲜亮丽。
通常需要进行冷却、切割和拉伸,让它的强度和弹性都达到一个理想的状态。
说白了,就是让它更耐用,使用起来更舒服。
然后,尼龙66就会被加工成各种形状,像是丝线、片材、甚至是小零件。
看到这儿,可能有人会想,为什么要搞得这么复杂?其实啊,尼龙66的特性可不是随便说说的。
它耐磨、抗撕裂,甚至还有一定的耐热性,真是好得不能再好了。
想想你穿的那件耐磨的外套,或者是你用的背包,没准就是这家伙的功劳呢!尼龙66在日常生活中也有不少用处。
衣服、鞋子、甚至是汽车配件,都能看到它的身影。
说到汽车,你可能不知道,很多车的零部件都是用尼龙66做的,轻便又耐用,简直是车主们的福音。
生活中稍微留意一下,尼龙66其实无处不在,真是个“隐形冠军”。
但说到这里,咱们也不能忽视它的环保问题。
尼龙66工艺技术尼龙66是一种合成纤维,广泛应用于纺织、汽车零部件、电子产品等领域。
尼龙66工艺技术是指制造尼龙66纤维的生产过程及相关的技术。
尼龙66纤维的制造主要由原料准备、聚合反应、纺丝和后续加工工序组成。
首先,将己内酰胺和腈酸在一定比例下配制成溶液,通过加热、搅拌等控制条件,使两种原料反应生成聚合产物。
这个聚合反应是尼龙66制造中最重要的步骤之一,反应温度、时间和添加剂的选择都会对产物的质量和性能产生明显影响。
聚合反应完成后,聚合物将被加入到纺丝机或喷丝塔中。
纺丝是将液体聚合物通过旋转喷孔或气流喷射形成纤维。
喷丝塔是纺丝的一种高级形式,通过气流将聚合物喷射到旋转的金属网上,形成连续的纤维。
纺丝过程中需要注意控制纺丝速度、温度和湿度,以确保纤维的均匀性和牢度。
纺丝完成后,纤维会经过多道拉伸机进行拉伸,以增强强度和弹性。
纤维的后续加工包括染色、整理和热固定等工序。
染色是将纤维浸泡在染料中,使其吸收染料颜色,以达到所需的色彩效果。
整理则是通过机械加工和热处理使纤维表面更加光滑和均匀。
热固定是使纤维在高温下保持形状和强度的过程,能够增加纤维的稳定性和耐用性。
尼龙66工艺技术的发展使得尼龙66纤维在性能和品质上有了显著的提升。
新的生产工艺可实现更高的纤维强度和耐磨性,使其在高强度要求的领域得到广泛应用。
此外,工艺技术的改进还能够使纤维质地更加柔软,穿着舒适。
比如,使用先进的纤维晶取向技术,可以调控纤维的取向,使得纤维在穿戴过程中具有更好的透气性和舒适性。
尼龙66工艺技术的研究和应用不断推动纤维行业的发展,为生产出更好性能的纤维提供了新的思路和方法。
未来,随着技术的不断进步,我们可以期待尼龙66纤维在更广泛的领域得到应用,为各行各业的发展做出更大的贡献。
尼龙66生产工艺流程
尼龙66是一种合成纤维,其主要成分为腈纶和二甲基丙烯酸
甲酯。
尼龙66的生产工艺流程包括原料准备、聚合反应、纺丝、加涤、织造和后处理等环节。
原料准备:尼龙66的原料主要为腈纶和二甲基丙烯酸甲酯。
首先需要对原料进行准备,包括加热、搅拌和过滤等操作,以确保原料的质量和纯度。
聚合反应:将腈纶和二甲基丙烯酸甲酯进行聚合反应,以形成尼龙66的聚合物。
在聚合反应中,将原料加入反应釜中,施
加高压和高温,通过加入催化剂和控制反应时间,使腈纶和二甲基丙烯酸甲酯分子间发生缩合反应,形成聚合物链。
纺丝:将聚合物熔融后,通过纺丝机将其抽丝成纤维。
纺丝机将熔融的聚合物通过纺丝口抽出,形成连续的纤维,纤维在纺丝过程中进行拉伸和冷却,使其具有一定的强度和形状。
加涤:将纺丝得到的尼龙66纤维进行加涤处理。
加涤主要是
通过热处理和拉伸等操作,使纤维进一步增强其强度和耐磨性,同时也可以调整纤维的形态和性能。
织造:将加涤处理后的尼龙66纤维进行织造,制成尼龙66织物。
织造的过程中,将纤维进行穿综、编织和上机等操作,形成不同结构和形状的织物。
后处理:对织造完成的尼龙66织物进行后处理。
后处理主要
包括染色、整理和定型等工艺,以使织物具有良好的色牢度、抗皱性和手感等性能。
总结起来,尼龙66的生产工艺流程包括原料准备、聚合反应、纺丝、加涤、织造和后处理等环节。
这些工艺环节的成功实施,对于生产出具有良好性能和品质的尼龙66产品至关重要。
尼龙66工业丝生产工艺技术及温度的影响尼龙6和尼龙66,但由于分子立体结构不同,分子问形成氢键和取得高结晶度的能力不同,从而使两者在物理性能上呈现一定的差异,尼龙66的某些性能优于尼龙6。
本文前半部分概述了国内尼龙66工业丝的不同生产工艺技术,后半部分叙述了温度对尼龙66工艺的影响。
国内生产尼龙66工业丝有两种不同的工艺技术:连续缩聚直接纺丝拉伸卷绕联合生产技术;问歇缩聚、固相缩聚纺丝拉伸卷绕生产技术。
l 连续缩聚生产技术1,1 缩聚工艺a,反应温度:尼龙66盐的缩聚反应实际是在熔融状态下进行,因此反应的初始温度至少比尼龙66盐的熔点高10C,宜控制在214|C左右,反应过程中为了提高分子活化能,加快反应速度,温度逐渐升高到后期的280℃左右,即高于聚合物熔点15 C左右。
b.反应压力:单体己二胺的沸点较低(196℃),为防止己二胺的挥发,反应初期压力选择1.76 MPa 左右。
随着反应的进行,单体初步缩聚成预聚体后,除去反应体系中的水,进一步提高聚合物的相对分子质量。
所以反应中后期降至常压乃至负压进行缩聚。
1.2 盐处理在盐溶解槽内把固体尼龙66盐溶解于55℃的高纯水中制成5O 的溶液,送往活性炭处理槽,吸附溶液中可溶性杂质,然后经活性炭过滤器循环过滤除去活性炭,制得的精尼龙66盐溶液送往第一中间槽,进一步对盐液质量确认后送往精制盐槽内向聚合工序供料。
有关工艺质量标准如下:高纯水电导率小于0.5 s,SiO2含量小于0,02ug/g,Fe含量小于0.O1ug/g;精制盐溶液浓度50 ±0,2 、UV 值≤0.1×10 ,pH 值7.5~8,温度50℃。
1.3 尼龙66盐缩聚尼龙66盐缩聚工艺流程见图1图1 尼龙66连续缩聚工序流程图 Flow sheet of nylon66 continuous condensation polymerization1.计量槽(Dosing vessel);2.第二中间槽(【intermediary tank);3.过滤器(Ft Lter);4预热器(Reheater);5浓缩槽(ConoentraTor);6 第一.二预热器(reheater);7 反应器(Reactor)I8.减压器(Reducer);9 前聚合器(Front polymeriser):10 后聚合器(After polymeriser)50% 的精制盐溶液在计量槽内分批计量后,加入一定量的反应催化剂次磷酸钠,原丝的热稳定剂醋酸铜(21 6ug/g)、碘化钾(159.6ug/g)。
尼龙66 生产工艺尼龙66是一种合成纤维,具有优异的力学性能、耐磨性和耐高温性能,被广泛应用于汽车、航空航天、轴承等领域。
下面介绍尼龙66的生产工艺。
尼龙66的生产工艺主要包括原料准备、聚合反应、纺丝、拉伸、纺纱、整理等步骤。
首先是原料准备。
尼龙66的主要原料为己内酰胺(己内酰胺是尼龙66的单体)和亚硫酸铵等辅助材料。
这些原料需要经过筛选、粉碎、干燥等处理,以保证原料质量的稳定性。
接下来是聚合反应。
将己内酰胺和亚硫酸铵等原料加入反应釜中,控制温度和压力等条件进行聚合反应。
通过聚合反应,原料分子间的化学键断裂并重新连接,形成聚合物链长。
然后是纺丝。
将聚合后的尼龙66挤出聚合反应釜,在纺丝机上进行纺丝。
纺丝是通过将高分子物质加热到熔化状态,然后通过纺丝孔进行拉伸,形成纤维。
接着是拉伸。
纺丝出来的尼龙66纤维还需要进行拉伸以提高强度和耐磨性。
拉伸是将纤维在一定温度和湿度条件下经过拉伸机械设备进行机械拉伸,使纤维的分子间结合更加紧密,提高纤维的物理性能。
然后是纺纱。
将拉伸后的尼龙66纤维传送到纺纱机上,通过纺纱机的梳理、牵伸、加捻等运动,将纤维集中成线。
纱线可以根据不同的用途进行不同的加工,如编织成布料、纺织成绳索等。
最后是整理。
将纺纱成线的纱线进行整理,包括去杂、捻合、染色等工艺处理,以提高纱线的质量和外观。
这就是尼龙66的生产工艺,通过以上步骤可以得到优质的尼龙66纤维,用于各种领域的应用。
随着科技的不断进步,尼龙66的生产工艺也在不断改进,以满足不断增长的市场需求。
尼龙66合成反应方程式尼龙66是一种重要的合成纤维材料,它具有优良的强度、耐磨、耐腐蚀等特性,在纺织、汽车、航空航天等领域得到广泛应用。
尼龙66是通过一系列反应合成而成的,下面就让我们来详细了解一下这个合成过程。
尼龙66的合成反应主要分为两步:首先是尼龙前驱体的合成,然后是聚合反应形成尼龙66。
尼龙前驱体的合成通常采用己内酰胺和二甲基己二酸(在化学中也被称为己二酸)作为原料。
己内酰胺的结构中含有一个酰胺基团,而二甲基己二酸具有两个羧酸基团。
在合成过程中,首先将二甲基己二酸和己内酰胺反应,生成了尼龙前驱体——己内酰胺己二酸(Nylon-66 salt)。
己内酰胺己二酸的生成反应式如下:HOOC(CH₂)₄COOH + H₂N(CH₂)₆NH₂ → HOOC(CH₂)₄CO₂NH(CH₂)₆NH₂ + H₂O 这个反应是一个酰胺形成反应,其中己内酰胺和己二酸的羧基和酰胺基通过酰胺键连接起来,生成了己内酰胺己二酸。
该反应通常在高温下进行,可以加入催化剂来加速反应速度。
接下来是尼龙66的聚合反应,通过这个反应,可以将尼龙前驱体中的酰胺基团和酸基团进一步聚合成尼龙66聚合物。
在聚合反应中,需要铜盐作为催化剂,以及碱性溶液作为反应介质。
尼龙66的聚合反应式如下:(n)HOOC(CH₂)₄CO₂NH(CH₂)₆NH₂ + nCu²⁺ → (NH(CH₂)₆CO)ₙ + nH₂O + nCu⁺在这个反应中,尼龙前驱体中的酰胺基团和酸基团发生开环聚合反应,生成了尼龙66聚合物、水和Cu⁺离子。
最后,尼龙66聚合物可以通过纺丝等工艺加工成各类尼龙制品。
总的来说,尼龙66的合成是一个涉及多个反应步骤的过程。
从己内酰胺和二甲基己二酸开始,经过尼龙前驱体的合成,最终聚合为尼龙66聚合物。
这个合成过程中的各个反应需掌握适当的反应条件和催化剂的选择,以确保高效、高质量的合成。
尼龙66作为一种重要的合成纤维材料,具有广泛的应用前景。
