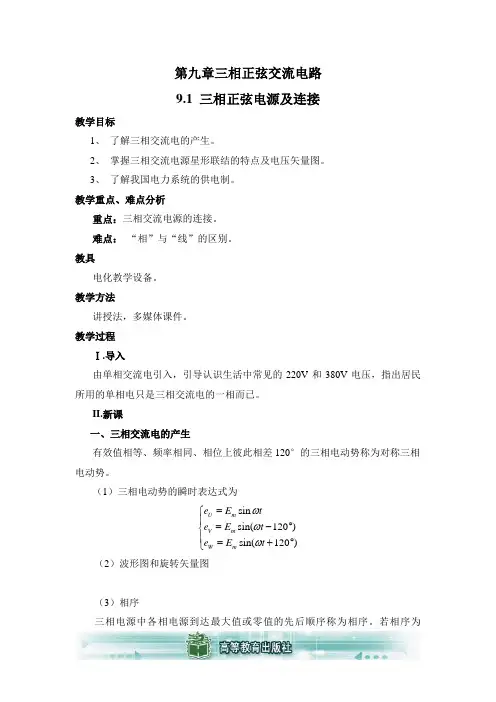

第九章三相正弦交流电路
9.1 三相正弦电源及连接
教学目标
1、 了解三相交流电的产生。
2、 掌握三相交流电源星形联结的特点及电压矢量图。
3、 了解我国电力系统的供电制。
教学重点、难点分析
重点：三相交流电源的连接。
难点： “相”与“线”的区别。
教具
电化教学设备。
教学方法
讲授法，多媒体课件。
教学过程
Ⅰ.导入
由单相交流电引入，引导认识生活中常见的220V和380V电压，指出居民所用的单相电只是三相交流电的一相而已。
II.新课
一、三相交流电的产生
有效值相等、频率相同、相位上彼此相差120°的三相电动势称为对称三相电动势。
（1）三相电动势的瞬时表达式为
sinsin(120)sin(120)UmVmWmeEteEteEt
（2）波形图和旋转矢量图
（3）相序
三相电源中各相电源到达最大值或零值的先后顺序称为相序。若相序为 U-V-W-U顺序称为正序，若相序为U-W-V-U顺序称为负序。为区别开U、V、W三相相线，其绝缘颜色常用黄绿红分别标识。
二、三相交流电源的连接
三相交流发电机的三相绕组通常连接成星形或三角形，一般采用星形联结。
（1）星形联结
（2）星形联结时线电压与相电压之间的关系
三相四线制的供电方式可以给负载提供两种电压，即线电压和相电压。两者间的关系为
3LPUU
生活中常用到的220V，即是指相电压；动力电380V，即是指线电压。
III.例题讲解，巩固练习
【例题1】有一台三相发电机，每相绕组电动势为220V，求出当三相绕组作为星形联结时的线电压和相电压。
解：三相绕组作为星形联结时，相电压即是每相绕组的电动势大小 220VPU
32203380VLPUU
【例题2】某对称三相电源，U相电压的瞬时值为错误！未找到引用源。。（1）写出其他两相电压的瞬时表达式；（2）画出三相电压的波形图。
新课 《电工基础》 课程教案
周次 第7、8周 课型 新授课 课时 4课时
授课教师 王春举 授课班级 13春机电电子班、机电数控班
授课题目 6－1电磁感应现象
6－2感应电流的方向
教学目标（知识、能力、态度） 1．理解电磁感应现象。
2．掌握产生感应电流的条件。
3．掌握楞次定律和右手定则。
教学重点
及难点 重点：1．产生感应电流的条件。
2．楞次定律和右手定则。
难点：1．判断是否产生感应电流。
2．楞次定律和右手定则的应用。
教学方法
及手段 讲授
学法指导 讲授指导
教具或学具 黑板、PPT
教 学 过 程
教学内容及教师活动 学生活动
课前复习
1．电流产生的磁场。
2．右手螺旋定则的内容。
第一节 电磁感应现象
1．演示
（1）让导体AB在磁场中向前或向后运动。
学生听练 现象：电流表指针发生偏转，说明电路中有了电流。
（2）导体AB静止或做上、下运动。
现象：电流表指针不发生偏转，说明电路中无电流。
结论Ｉ：
1．闭合电路中的一部分导体做切割磁感线运动时，电路中就有电流产生。
2．演示
（1）把磁铁插入线圈或从线圈中抽出。
现象：电流表指针发生偏转。
（2）磁铁插入线圈后静止不动，或磁铁和线圈以同一速度运动。
现象：电流表指针不偏转，说明闭合电路中没有电流。
结论II：
只要闭合电路的一部分导体切割磁感线，电路中就有电流产生。
3．演示如图6-3
（1）打开开关、合上开关或改变A中的电流。
现象：与B相连的电流表指针偏转，说明B中有电流。
结论III：
在导体和磁场不发生相对运动时，只要穿过闭合电路的磁通发生变化，闭合电路中就有电流产生。
分析结论I、II、III得总结论：
① 产生感应电流的条件：只要穿过闭合电路的磁通发生变化，闭合电路中就有电流产生。
② 电磁感应现象：利用磁场产生电流的现象叫电磁感应现象。产生的电流叫感应电流。
第一章 电路基础知识

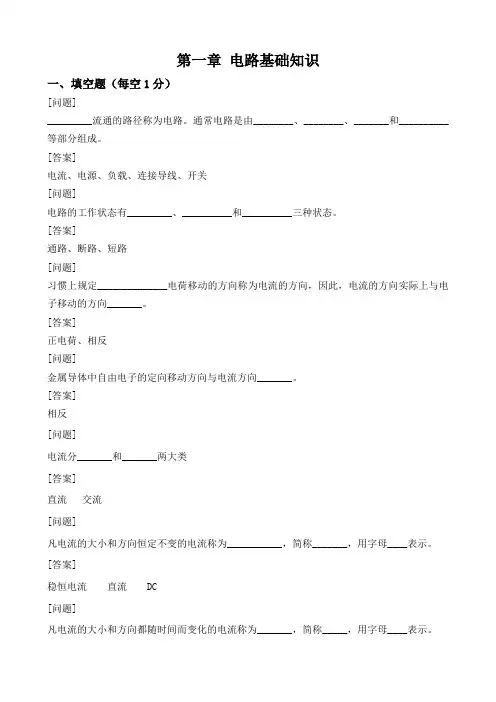

一、填空题（每空1分）
[问题]
_________流通的路径称为电路。通常电路是由________、________、_______和__________等部分组成。
[答案]
电流、电源、负载、连接导线、开关
[问题]
电路的工作状态有_________、__________和__________三种状态。
[答案]
通路、断路、短路
[问题]
习惯上规定______________电荷移动的方向称为电流的方向，因此，电流的方向实际上与电子移动的方向_______。
[答案]
正电荷、相反
[问题]
金属导体中自由电子的定向移动方向与电流方向_______。
[答案]
相反
[问题]
电流分_______和_______两大类
[答案]
直流 交流
[问题]
凡电流的大小和方向恒定不变的电流称为___________，简称_______，用字母____表示。
[答案]
稳恒电流 直流 DC
[问题]
凡电流的大小和方向都随时间而变化的电流称为_______，简称_____，用字母____表示。 [答案]
交流电流 交流 AC
[问题]
测量电流时，应将电流表_______接在电路中，使被测电流从电流表的_______接线柱流进，从_______接线柱流出；每个电流表都有一定的测量范围，称为电流表的_______。
[答案]
串联 正极 负极 量程
[问题]
电压是衡量_______做功能力的物理量；电动势表示电源力把单位______从电源的_____极_______经电源____部移动到_____极的能力。
[答案]
电场力 正电荷 负 内 正
[问题]
电路中某点与_______的电压即为该点的电位，若电路中a、b两点的电位分别为Ua、Ub，则a、b两点间的电压Uab=_______；Uba=_______。
第1章 复习与考工模拟
一、是非题
1. 电流通常有直流和交流两大类，直流用字母“AC”表示，交流用字母“DC”表示。 （ ）
2. 任何电气设备内部未经验明无电时，一律视为有电，不准用手触及。 （ ）
3. 任何接、拆线都必须切断电源后才可进行。 （ ）
4. 电气设备安装检修后，可立即使用。 （ ）
5. 若家中没有三孔插座，可把电气设备的三孔插脚改成两孔插脚使用。 （ ）
6. 通常规定36V及以下电压为安全电压。 （ ）
7. 遇到雷雨天，可在大树底下避雨。 （ ）
8. 两相触电要比单相触电危险得多。 （ ）
9. 对于临时装设的电气设备，可以使金属外壳不接地。 （ ）
二、选择题
1. 当通过人体的电流超过（ ）时，便会引起死亡。
A. 30mA B. 50 mA C. 80 mA D. 100 mA
2．当皮肤出汗，有导电液或导电尘埃时，人体电阻将（ ）。
A. 下降 B. 不变 C. 增大 D. 不确定
3. 当人体触碰到掉落在地上的某根带电导线时，会发生（ ）。
A. 单相触电 B. 两相触电
C. 跨步电压触电 D. 以上都不对 4. 当发现有人触电，必须尽快（ ）。
