(完整版)电工理论基本知识
P3 第一章 电工基础知识
本章介绍电工理论基本知识，这些知识是学习电气专业知识所必需的基础。主要内容包括：直流电路及基本物理量,磁场及电磁感应、正弦交流电路、三相正弦交流电路。
第一节 直流电路及基本物理量
一、直流电路
电路是由电气设备和电器元件按一定方式组成的，它为电流的流通提供了路径。根据电路中电流的性质不同，电路可分为直流电路和交流电路。电路中，电流的大小及方向都不随时间变化的电路，称为直流电路；电流的大小及方向随时间变化的电路,称为交流电路。
电路的种类很多，不论结构简单还是复杂,电路都包含以下三个基本组成部分。
1. 电源
电路中，供给电路能源的装置称为电源，如蓄电池、发电机等.电源可以将非电能转换成电能。
2。 负载
电路中,使用电能的设备或元器件称为负载,也叫负荷，如电灯泡、电炉等。负载可以将电能转换为光能、热能等其他形式的能量。
3。 中间环节
电路中连接电源和负载的部分称为中间环节,最简单的中间环节是开关和导线。导线也叫电线，是电源与负载之间的连接线,它把电流由电源引出来，通过负载再送回电源，构成电流的完整回路.图1—1就是一个简单电路的示意图。
电路由外电路和内电路两部分组成。
外电路：图1－1中，由电源引出端1经导线、负载、仪表等环节,至返回端2的电路叫外电路。
内电路：电源本身电流的通路为内电路。在图1－1中，指电源引出端1和2间,由发电机组成的电路。
电流在外电路被认为是从电源的正极流向负极，而在电源内部则相反,是由电源负极流向正极.在电源和外电路形成闭合回路后，电流才能产生。如果电路断开,如图12所示,导线1点和2点间断开了，电流就不能流通了，此时称电路为断路或开路状态。
二、电流
金属导体内的自由电子或电解液内的正负离子，通常都处在不规则的运动状态，因此在任一瞬间通过导体任一截面的电量能相互抵消，即导体内没有电流流过。 (完整版)电工理论基本知识
赣州市南康区职业中等专业学校
技术报国团队电子专业组
教 案
学 科：《电工技术基础与技能》
班 级：16电子春
教 师：邓芳芳
课 时：第1课时
课 题：绪 论
教学目的：1、了解点能的应用和电气化在国民经济中的重要性；
2、了解我国电器工业及电子工业的发展概况；
3、清楚本课的性质、任务和学习中应当注意的问题；
教学重点：1、电气化在现代经济建设中的重要性；
2、电能与其他形式能量相比所具有的特点；
3、学习本课应主义的问题；
教学过程及内容：
一、 本课内容是初中物理“电学”部分的延伸和提高
二、 绪论（新课引入）
（一）电能的应用和电气化在现代经济建设中的重要性
1、当今时代，电能的应用极其广泛（通过举大量例子证明在当今时代，没有电能存在，社会讲停滞不前甚至返回落后时代）；
2、电气化程度是衡量一个国家发达程度的主要标志之一；
指以发电来满足能源需求的程度，以占一次能源需求的百分比来表示。
按照此标准（2000年），日本为45.3%；美国40.70%；法国50.6%；德国41.4%；中国36%
3、电能之所以得到广泛应用，源于所具有的特点：
①易于转换；
②便于输送；
i）远距离；ii）低能耗 iii）易分配；iv）设备简单；
③便于控制； i）传输速度；ii）知道与智能控制；iii）减轻劳动负担；
（二）、我国电气与电子工业发展概况
1、建国前
2、建国后
从4个方面进行对比
①发电量（装机容量） ②电机制造（发电设备）
③变电设备（特别提到特变电） ④电子工业
3、目前我国与世界发达国家有很大差距
（三）、学习本课程应当注意的问题
1、本课程性质---研究点此的自然规律在工程技术上应用的科学，是一门专业基础课；
2、学习本课程的任务

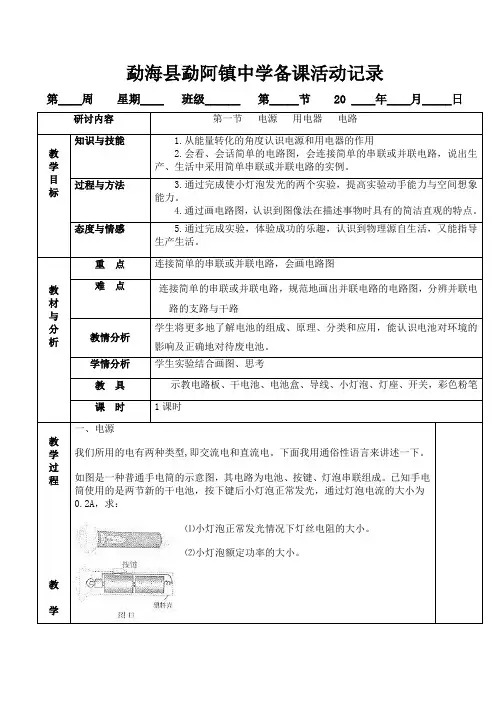

勐海县勐阿镇中学备课活动记录
第____周 星期____ 班级______ 第_____节 20 ____年____月_____日
研讨内容 第一节 电源 用电器 电路
教
学
目
标 知识与技能 1.从能量转化的角度认识电源和用电器的作用
2.会看、会话简单的电路图，会连接简单的串联或并联电路，说出生产、生活中采用简单串联或并联电路的实例。
过程与方法 3.通过完成使小灯泡发光的两个实验，提高实验动手能力与空间想象能力。
4.通过画电路图，认识到图像法在描述事物时具有的简洁直观的特点。
态度与情感 5.通过完成实验，体验成功的乐趣，认识到物理源自生活，又能指导生产生活。
教
材
与
分
析 重 点 连接简单的串联或并联电路，会画电路图
难 点 连接简单的串联或并联电路，规范地画出并联电路的电路图，分辨并联电路的支路与干路
教情分析 学生将更多地了解电池的组成、原理、分类和应用，能认识电池对环境的影响及正确地对待废电池。
学情分析 学生实验结合画图、思考
教 具 示教电路板、干电池、电池盒、导线、小灯泡、灯座、开关，彩色粉笔
课 时 1课时
教
学
过
程
教
学 一、电源
我们所用的电有两种类型,即交流电和直流电。下面我用通俗性语言来讲述一下。
如图是一种普通手电筒的示意图，其电路为电池、按键、灯泡串联组成。已知手电筒使用的是两节新的干电池，按下键后小灯泡正常发光，通过灯泡电流的大小为0.2A，求：
⑴小灯泡正常发光情况下灯丝电阻的大小。
⑵小灯泡额定功率的大小。
过
程
教
学
过
程
干电池剖面图示例
这个项目完成后，全班同学将更多地了解电池的组成、原理、分类和应用，能认识电池对环境的影响及正确地对待废电池。
交流: 想一想我们人是怎么交流的呢？一个人说话,众人听那不叫交流,那是演讲,两人或两人以上相互间有问有答,有来有往才叫作交流。交流电就是如此,流出去再流回来有来有往,所以交流电有两个方向,且没有正负之分(其实是无法分辩,也只能在瞬时说出其极性来) 直流: 一直,径直的流,永不回头。直流电只从正极流向负极,所以直流电只有一个方向。 交流电是大小和方向都随时间变化的一种电。
维修电工上岗操作证《电工基础知识》复习题 2010.10.
一、填空题：
1、全电路的欧姆定律是 。部分电路的欧姆定律是 。
2、保证安全进行电气检修工作的技术措施一般包括 、 、 、 和 。
3、____流经的路径称为电路，电路有 、 和 三种状态，电路可分为_____电路和_____电路两大部分。
4、正弦交流电路中的三种电功率是 功率、 功率、 功率。
5、三相异步电动机的旋转磁场的旋转方向是由 决定，要使电动机改变方向，只要改变 。单相电容起动电动机的电容是利用它有 特性串入 绕组，使定子绕组通电后产生 磁场。
6、低压电气设备的绝缘电阻一般不应低于 MΩ，Ⅰ类手持式电气设备的绝缘电阻不应低于 MΩ。
7、电流对人体伤害的类型分为 和 。 按通过人体工频交流电的大小划分，触电电流可分为 、 和 三级。
8、三相电动机接线分 和 两种接法。三相交流负载△接法中，线电压= 相电压，线电流= 相电流。在Y接法中。线电压= 相电压，线电流= 相电流。我国低压三相四线制系统中，线电压= V，相电压= V，都是指 值。
9、电阻并联后，其总电阻值 。在电阻串联电路中，流过各电阻的________都相等，而各电阻的________和________分配则与电阻值成正比。
