输电线路术语杆塔高度:杆塔最高点至地面的垂直距离,称为杆塔高度。
呼高:杆塔最下层横担(横梁)至地面的垂直距离称为杆塔呼称高度,简称呼高。
架空地线保护角:架空地线和边导线的外侧连线与架空地线铅垂线之间的夹角,称为架空地线保护角。
水平档距(风载档距):相邻两档距之和的一半,称为水平档距,计算杆塔所承受的横向(风)荷载。
垂直档距(重力档距):相邻两档距间导线最低点之间的水平距离,称为垂直档距。
代表档距:把大小不等的一个多档距的耐张段,用一个等效的假想档距来代替,称之为代表档距。
不等高档:两相邻杆塔导线悬挂点不在同一水平面上的档。
等高档:两相邻杆塔导线悬挂点几乎在同一水平面上的档。
斜档距:两相邻杆塔导线悬挂点之间的距离。
悬挂点高度:导线悬挂点至地面的垂直距离,称为导线悬挂点高度。
耐张段:为了控制线路断线事故的范围,需要用耐张杆塔将线路分成若干段。
相邻两杆塔自成区间,成为耐张段。
高差:不等高档内,通过导线悬挂点的两个水平面间的垂直距离。
弧垂:一档架空线内,导线与导线悬挂点所连直线间的最大垂直距离。
对于水平架设的线路来说,导线相邻两个悬挂点之间的水平连线与导线最低点的垂直距离,称为弧垂或弛度。
线间距离:两相导线之间的水平距离,称为线间距离。
线路转角:杆塔处线路方向改变的角度(θ)。
塔位中心桩:铁塔基础的中心桩,中心桩为自然地面高程。
根开:两电杆根部或塔脚之间的水平距离,称为根开。
基础降基面值:塔位中心桩至铁塔最长腿基础顶面的垂直高度。
长短腿按降基面后配置,并非按此值开方。
正值表示塔位中心桩在铁塔最长对的下方,负值表示塔位中心桩在铁塔最长腿的上方。
基础埋深:是基础抵抗上拔力所需要的基础埋置深度。
基础图中埋深为计算埋深,即必须满足的最小埋深。
长短腿:也就是接腿,接在塔身下面。
长短腿直线塔基础分坑:基础施工时,应按照基础根开表中所列每个腿的基础半根开进行分坑,再按中心桩基础降基高度和各加腿高度,求出基础顶面的位置。

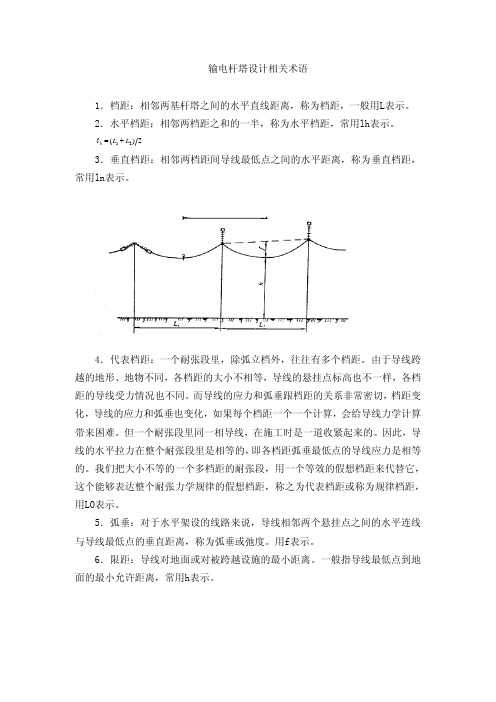

输电杆塔设计相关术语1.档距:相邻两基杆塔之间的水平直线距离,称为档距,一般用L表示。
2.水平档距:相邻两档距之和的一半,称为水平档距,常用lh表示。
2)(21L L h +=l3.垂直档距:相邻两档距间导线最低点之间的水平距离,称为垂直档距,常用ln表示。
4.代表档距:一个耐张段里,除弧立档外,往往有多个档距。
由于导线跨越的地形、地物不同,各档距的大小不相等,导线的悬挂点标高也不一样,各档距的导线受力情况也不同。
而导线的应力和弧垂跟档距的关系非常密切,档距变化,导线的应力和弧垂也变化,如果每个档距一个一个计算,会给导线力学计算带来困难。
但一个耐张段里同一相导线,在施工时是一道收紧起来的。
因此,导线的水平拉力在整个耐张段里是相等的,即各档距弧垂最低点的导线应力是相等的。
我们把大小不等的一个多档距的耐张段,用一个等效的假想档距来代替它,这个能够表达整个耐张力学规律的假想档距,称之为代表档距或称为规律档距,用LO表示。
5.弧垂:对于水平架设的线路来说,导线相邻两个悬挂点之间的水平连线与导线最低点的垂直距离,称为弧垂或弛度。
用f表示。
6.限距:导线对地面或对被跨越设施的最小距离。
一般指导线最低点到地面的最小允许距离,常用h表示。
7.杆塔高度:杆塔最高点至地面的垂直距离,称为杆塔高度。
用H1表示。
8.杆塔呼称高度:杆塔最下层横担至地面的垂直距离称为杆塔呼称高度,简称呼称高,用H2表示。
9.悬挂点高度:导线悬挂点至地面的垂直距离,称为导线悬挂点高度,用H3表示。
10.杆塔埋深:电杆(塔基)埋入土壤中的深度称为杆塔埋深。
用h0表示 。
11.线间距离:两相导线之间的水平距离,称为线间距离,用D表示。
12.根开:两电杆根部或塔脚之间的水平距离,称为根开。
用A表示。
13.架空地线保护角:架空地线和边导线的外侧连线与架空地线铅垂铅垂线之间的夹角,称为架空地线保护角。
用α表示。
14.导线换位:送电线路的导线排列方式,除正三角形排列外,三根导线的线间距离是不相等。
第1篇1. 水平距离计算公式:L = √(Δx² + Δy²)其中,L为两点间的水平距离,Δx为两点在X轴上的坐标差,Δy为两点在Y轴上的坐标差。
2. 高程计算公式:H = H1 + h其中,H为某点的高程,H1为基准点的高程,h为某点相对于基准点的高程差。
3. 角度测量公式:α = arctan(Δy/Δx)其中,α为两点间的水平夹角,Δy为两点在Y轴上的坐标差,Δx为两点在X 轴上的坐标差。
4. 档距计算公式:D = √(L² + h²)其中,D为档距,L为水平距离,h为高差。
5. 线路中心桩位置计算公式:X = X1 + (L/2) cos(α)Y = Y1 + (L/2) sin(α)其中,X、Y为线路中心桩的坐标,X1、Y1为起点坐标,L为水平距离,α为线路与X轴的夹角。
6. 地面点的高程测设公式:bHAa - HB = H其中,b为前视尺读数,a为后视尺读数,HA为已知高程,HB为设计高程。
7. 线路弧垂计算公式:f = (L/2) tan(θ/2)其中,f为弧垂,L为档距,θ为导线悬挂点高差角。
8. 线路水平档距计算公式:D = (L/2) (1 + sin(θ))其中,D为水平档距,L为档距,θ为导线悬挂点高差角。
9. 线路垂直档距计算公式:D = (L/2) (1 + cos(θ))其中,D为垂直档距,L为档距,θ为导线悬挂点高差角。
10. 代表档距计算公式:Lo = (Q1 + Q2 + ... + Qn) / (n - 1)其中,Lo为代表档距,Q1、Q2、...、Qn为各档档距。
这些工程施工测量公式在实际应用中需要根据具体情况选择合适的公式,并注意公式的适用范围和精度要求。
在施工测量过程中,严格遵守测量规范和操作规程,确保测量数据的准确性和可靠性,对工程质量有着重要的影响。
第2篇一、水利水电工程施工测量公式1. 平面控制测量公式(1)角度测量公式:θ = α - β,其中θ为观测角,α为后视角,β为前视角。
常用基本概念1.设计气象三要素:风速、覆冰、温度。
2.输电线路结构形式:架空输电线路、电缆输电线路、线缆混合输电线路。
3.架空输电线路组成:导线、避雷线(地线)、绝缘子(金具)串、杆塔、基础、接地、拉线、通信线、防护金具等。
4.电缆输电线路组成:电缆、终端接头(敞开式、封闭式)、避雷器、中间接头(绝缘接头、直通接头)、接地箱、接地引线、支架、监测装置、防火防盗设施等,可以简单的理解为电缆线路由电缆本体、附件、支持及防护设施构成。
5.档距相邻两基杆塔之间的水平直线距离称为档距。
工程设计中常遇档距:连续档(距)、孤立档(距)、水平档距(风力档距)、垂直档距(重力档距)、极大档距、极限档距、代表档距(规律档距)、临界档距、次档距等9种常用档距。
5.1连续档(距):由两基耐张杆塔及其中间若干(至少一基)直线塔构成的档距。
5.2孤立档(距):两基耐张杆塔之间没有直线杆塔,其档距称为孤立档(距)。
5.3水平档距(风力档距):杆塔两侧档距的算术平均值,通常用来计算杆塔水平荷载。
5.4垂直档距(重力档距):相邻两档距间导线最低点之间的水平距离,通常用来计算杆塔垂直荷载。
5.5极大档距:在一定高差下,如果某档距架空线弧垂最低点的应力恰好达到许用应力,高悬挂点应力也恰好达到规定的悬挂点许用应力,则称此档距为该高差下的极大档距。
5.6极限档距:通过放松架空线所能得到的允许档距的最大值称为极限档距。
5.7代表档距(规律档距):通常把大小不等的一个多档距的耐张段,用一个等效的假想档距来代替它,这个能够表达整个耐张力学规律的假想档距称之为代表档距或规律档距。
5.8临界档距:两个及以上气象条件同时成为控制条件的档距称为临界档距。
5.9次档距:间隔棒之间的水平距离称为次档距。
6.呼称高:塔脚板至下横担下表面的距离。
7.弧垂(弛度):电线上任意点至电线两侧悬挂点的连线之间的铅垂距离称为该点的弧垂或弛度。
8.限距:导线对地面或对被跨越设施的最小距离。

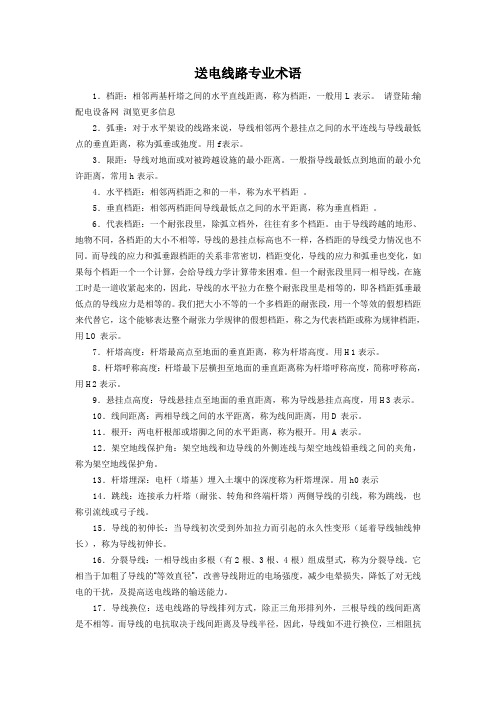

送电线路专业术语1.档距:相邻两基杆塔之间的水平直线距离,称为档距,一般用L表示。
请登陆:输配电设备网浏览更多信息2.弧垂:对于水平架设的线路来说,导线相邻两个悬挂点之间的水平连线与导线最低点的垂直距离,称为弧垂或弛度。
用f表示。
3.限距:导线对地面或对被跨越设施的最小距离。
一般指导线最低点到地面的最小允许距离,常用h表示。
4.水平档距:相邻两档距之和的一半,称为水平档距。
5.垂直档距:相邻两档距间导线最低点之间的水平距离,称为垂直档距。
6.代表档距:一个耐张段里,除弧立档外,往往有多个档距。
由于导线跨越的地形、地物不同,各档距的大小不相等,导线的悬挂点标高也不一样,各档距的导线受力情况也不同。
而导线的应力和弧垂跟档距的关系非常密切,档距变化,导线的应力和弧垂也变化,如果每个档距一个一个计算,会给导线力学计算带来困难。
但一个耐张段里同一相导线,在施工时是一道收紧起来的,因此,导线的水平拉力在整个耐张段里是相等的,即各档距弧垂最低点的导线应力是相等的。
我们把大小不等的一个多档距的耐张段,用一个等效的假想档距来代替它,这个能够表达整个耐张力学规律的假想档距,称之为代表档距或称为规律档距,用LO表示。
7.杆塔高度:杆塔最高点至地面的垂直距离,称为杆塔高度。
用H1表示。
8.杆塔呼称高度:杆塔最下层横担至地面的垂直距离称为杆塔呼称高度,简称呼称高,用H2表示。
9.悬挂点高度:导线悬挂点至地面的垂直距离,称为导线悬挂点高度,用H3表示。
10.线间距离:两相导线之间的水平距离,称为线间距离,用D表示。
11.根开:两电杆根部或塔脚之间的水平距离,称为根开。
用A表示。
12.架空地线保护角:架空地线和边导线的外侧连线与架空地线铅垂线之间的夹角,称为架空地线保护角。
13.杆塔埋深:电杆(塔基)埋入土壤中的深度称为杆塔埋深。
用h0表示14.跳线:连接承力杆塔(耐张、转角和终端杆塔)两侧导线的引线,称为跳线,也称引流线或弓子线。
第一章架空输电线路基本知识1、输电线路的任务是输送电能,并联络各发电厂、变电站使之并列运行,实现电力系统联网。
2、输电线路按电压等级分为高压、超高压、特高压线路;按架设方式分为架空线路和电缆线路;按输送电流的性质分为交流线路和直流线路;按杆塔上的回路数目分为单回路、双回路和多回路线路;按相导线之间的距离分为常规型和紧凑型线路。
3、架空输电线路主要有导线、地线、绝缘子(串)、线路金具、杆塔和拉线、基础以及接地装置等部分组成。
4、输电线路用架空线基本都由多股圆线同心绞合而成;在现行国家标准中,导线用型号、规格号、绞合结构及本标准号表示。
型号第一个字母均用J,表示同心绞合;例如JG1A-40-19表示19根A级镀层普通强度镀锌钢线绞制成的镀锌钢绞线,相当于40mm²硬铝线的导电性;JL/G1B-500-45/7表示由45根硬铝线和7根B级镀层普通强度镀锌钢线绞制成的钢芯铝绞线,硬铝线的截面积为500mm².5、导线的截面选择:导线的截面选择应从其电气性能和经济性能两个方面考虑,保证安全经济地输送电能。
一般先按经济电流密度初选导线截面,再按允许电压损失、发热、电晕等条件校验。
大跨越的导线截面宜按允许载流量选择,并应通过技术经济比较确定。
6、地线架设及选择:110kv输电线路宜全线架设地线,在平均雷暴日不超过15日或运行经验证明雷电活动轻微的地区可不架设地线。
无地线的输电线路宜在变电站或发电厂的进线段架设1~2km的地线。
在平均雷暴日超过15日的地区的哦220~330kv输电线路应沿全线架设地线,山区宜采用双地线。
500kv输电线路应沿全线架设双地线。
7、导线的排列方式:单回路的导线常呈三角形、上字形和水平排列,双回路有伞形、倒伞形、六角形和双三角形排列,在特殊地段还有垂直排列、斜三角形排列等。
8、导线的换位方法:直线杆塔换位、耐张杆塔换位和悬空换位。
9、绝缘子片数公式:n≥a·Un/h 绝缘子联数确定公式:N≥G/[Tj]第二章设计用气象条件1、主要气象参数对线路的影响:风作用于架空线上形成风压,产生水平方向上的荷载,风荷载使架空线的应力增大,杆塔产生附加弯矩,会引起断线、倒杆事故。
一、水平档距和水平荷载在线路设计中,对导线进行力学计算的目的主要有两个:一是确定导线应力大小,以保证导线受力不超过允许值;二是确定杆塔受到导线及避雷线的作用力,以验算其强度是否满足要求。
杆塔的荷载主要包括导线和避雷线的作用结果,以及还有风速、覆冰和绝缘子串的作用。
就作用方向讲,这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了搞清每基杆塔会承受多长导线及避雷线上的荷载,则引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线,由于风压作用而引起的水平荷载将由两侧杆塔承担。
风压水平荷载是沿线长均布的荷载,在平抛物线近似计算中,我们假定一档导线长等于档距,若设每米长导线上的风压荷载为P ,则AB 档导线上风压荷载 ,如图2-10所示: 则为11l p P ⨯=,由AB 两杆塔平均承担;AC 档导线上的风压荷载为22l p P ⨯=,由AC 两杆塔平均承担。
图2-10 水平档距和垂直档距 如上图所示:此时对A 杆塔来说,所要承担的总风压荷载为)(2l 2l p 2P 2P P 2121+=+= (2-47)令 2l 2l l 21h+= 则 h l p P ⨯=式中P —每米导线上的风压荷载 N/m; h l —杆塔的水平档距,m;21l l 、—计算杆塔前后两侧档距,m;P—导线传递给杆塔的风压荷载,N 。
因此我们可知,某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来,悬挂点不等高时杆塔的水平档距计算式为)212111k21)cos l cos l 21l l l +≈+=((ϕϕ 只是悬挂点接近等高时,一般用式2l 2l l 21h+=,其中单位长度导线上的风压荷载p ,根据比载的定义可按下述方法确定,当计算气象条件为有风无冰时,比载取4g ,则p=4g S ;当计算气象条件为有风有冰时,比载取5g ,则p=5g S ,因此导线传递给杆塔的水平荷载为: 无冰时 h 4l S P ⨯⨯=g (2-48) 有冰时 h 5l S P ⨯⨯=g (2-49) 式中 S —导线截面积,mm 2。
常用术语输电线路常用专业术语主要有:杆塔高度、杆塔呼称高度、悬挂点高度、线间距离、根开、架空地线保护角、杆塔埋深、跳线、导线的初伸长、档距、分裂导线、弧垂、限距、水平档距、垂直档距、代表档距、导线换位、导(地)线振动、杆塔。
[3]1、杆塔高度:杆塔最高点至地面的垂直距离,称为杆塔高度。
用H1 表示。
2、杆塔呼称高度:杆塔最下层横担至地面的垂直距离称为杆塔呼称高度,简称呼称高,用H2表示。
3、悬挂点高度:导线悬挂点至地面的垂直距离,称为导线悬挂点高度,用H3表示。
4、线间距离:两相导线之间的水平距离,称为线间距离,用D表示。
5、根开:两电杆根部或塔脚之间的水平距离,称为根开。
用A表示。
6、架空地线保护角:架空地线和边导线的外侧连线与架空地线铅垂线之间的夹角,称为架空地线保护角。
7、杆塔埋深:电杆(塔基)埋入土壤中的深度称为杆塔埋深。
用h0表示。
8跳线:连接承力杆塔(耐张、转角和终端杆塔)两侧导线的引线,称为跳线,也称引流线或弓子线。
9、导线的初伸长:当导线初次受到外加拉力而引起的永久性变形(延着导线轴线伸长),称为导线初伸长。
10、档距:相邻两基杆塔之间的水平直线距离,称为档距,一般用L 表示。
11、分裂导线:一相导线由多根(有2根、3根、4根)组成型式,称为分裂导线。
它相当于加粗了导线的“等效直径”,改善导线附近的电场强度,减少电晕损失,降低了对无线电的干扰,及提高送电线路的输送能力。
12、弧垂:对于水平架设的线路来说,导线相邻两个悬挂点之间的水平连线与导线最低点的垂直距离,称为弧垂或弛度。
用f表示。
13、限距:导线对地面或对被跨越设施的最小距离。
一般指导线最低点到地面的最小允许距离,常用h表示。
14、水平档距:相邻两档距之和的一半,称为水平档距15、垂直档距:相邻两档距间导线最低点之间的水平距离,称为垂直档距。
16、代表档距:一个耐张段里,除弧立档外,往往有多个档距。
由于导线跨越的地形、地物不同,各档距的大小不相等,导线的悬挂点标高也不一样,各档距的导线受力情况也不同。
杆塔各种档距的确定
在计算杆塔荷载时,需首先确定各种杆塔的标准档距、水平档距和代表档距,以便计算导线的风压、重力和张力。
1.标准档距与杆塔的经济呼称高相对应的档距,称为标准档距。
在平地标准档距为() ,即计算档距。
式中的符号意义同前。
2.水平档距水平档距是计算导线、避雷线风压荷载的主要数据之一,杆塔的水平档距应等于杆塔经济呼称高决定的标准档距。
3.垂直档距垂直档距决定于杆塔的垂直荷载,其大小直接影响横但及吊杆的强度,垂直档距一般取水平档距的1.25-1.7倍,通常取1.5倍左右,或按比水平档距大50-100m来设计。
4.代表档距导线、避雷线的张力与代表档距有关,绝大多数的代表档距小于标准档距,一般在计算直线杆塔的风偏角时,取代表档距;而在计算耐张杆塔导线、避雷线的张力时,则取,当杆塔标准档距接近临界档距时,可取标准档距等于临界档距。
1。
一、水平档距和水平荷载
在线路设计中,对导线进展力学计算的目的要紧有两个:一是确信导线应力大小,以
保证导线受力不超过允许值;二是确信杆塔受到导线及避雷线的作使劲,以验算其强度是
否知足要求。
杆塔的荷载要紧包括导线和避雷线的作用结果,和还有风速、覆冰和绝缘
子串的作用。
就作用方向讲,这些荷载又分为垂直荷载、横向水平荷载和纵向水平荷载三种。
为了弄清每基杆塔会经受多长导线及避雷线上的荷载,那么引出了水平档距和垂直档距的概念。
悬挂于杆塔上的一档导线,由于风压作用而引起的水平荷载将由两侧杆塔承当。
风压水平荷载是沿线长均布的荷载,在平抛物线近似计算中,咱们假定一档导线长等于档距,假设设每米长导线上的风压荷载为P,那么AB档导线上风压荷载 ,如图2-10所示:
那么为,由AB两杆塔平均承当;AC档导线上的风压荷载为,由AC两杆塔平均承当。
图2-10 水平档距和垂直档距
如上图所示:此时对A杆塔来说,所要承当的总风压荷载为
〔2-47〕
令
那么
式中P—每米导线上的风压荷载 N/m;
—杆塔的水平档距,m;
—计算杆塔前后双侧档距,m;
P—导线传递给杆塔的风压荷载,N。
因此我们可知,某杆塔的水平档距就是该杆两侧档距之和的算术平均值。
它表示有多长导线的水平荷载作用在某杆塔上。
水平档距是用来计算导线传递给杆塔的水平荷载的。
严格说来,悬挂点不等高时杆塔的水平档距计算式为
只是悬挂点接近等高时,一样用式其中单位长度导线上的风压荷载p,依照比载的概念可按下述方式确信,当计算气象条件为有风无冰时,比载取g4,那么p=g4S;
当计算气象条件为有风有冰时,比载取g5,那么p=g5S,因此导线传递给杆塔的水平荷载为:
无冰时〔2-48〕
有冰时〔2-49〕
式中 S—导线截面积,mm2。
二、垂直档距和垂直荷载
如图2-10所示,O1、O2别离为档和档内导线的最低点,档内导线的垂直荷载〔自重、冰重荷载〕由B、A两杆塔承当,且以O1点划分,即BO1段导线上的垂直荷载由B杆承当,O1A段导线上的垂直荷载由A杆承当。
同理,AO2段导线上的垂直荷载由A杆承当,O2C段导线上的垂直荷载由C杆承当。
在平抛物线近似计算中,设线长等于档距,即
那么(2-50)
式中G—导线传递给杆塔的垂直荷载,N;
g—导线的垂直比载,N/;
—计算杆塔的一侧垂直档距分量,m;
—计算杆塔的垂直档距,m;
S—导线截面积,。
由图2-10可以看出,计算垂直档距确实是计算杆塔双侧档导线最低点O1、O2之间的水平距离,由式(2-50)可知,导线传递给杆塔的垂直荷载与垂直档距成正比。
其中
m1、m2别离为档和档中导线最低点对档距中点的偏移值,由式(2-38)可得
结合图2-10中所示最低点偏移方向,A杆塔的垂直档距为
综合考虑各类高差情形,可得垂直档距的一样计算为
(2-51)
式中g、σ0—计算气象条件时导线的比载和应力,N/; MPa ;
h1、h2—计算杆塔导线悬点与前后双侧导线悬点间高差,m。
垂直档距表示了有多长导线的垂直荷载作用在某杆塔上。
式(2-51)括号中正负的选取原那么:以计算杆塔导线悬点高为基准,别离观测前后双侧导线悬点,如对方悬点低取正,对方悬点高取负。
式(2-50)中导线垂直比载g应按计算条件选取,如计算气象条件无冰,比载取g1,有冰,比载取g3,而式(2-51)中导线比载g为计算气象条件时综合比载。
垂直档距是随气象条件变化的,所以对同一悬点,所受垂直力大小是变化的,甚至可能在某一气象条件受下压力作用,而当气象条件变化后,在另一气象条件那么可能受上拔力作用。
【例2-2】某一条110KV输电线路,导线为LGJ—150/25型,导线截面积为S=2,线路中某杆塔前后两档布置如图2-11所示,
图2-11 例2-2示用意
导线在自重和大风气象条件时导线的比载分别为g1=×10-3 N/;g4=×10-3 N/;g6=×10-3 N/。
试求:
(1)假设导线在大风气象条件时应力σ0=120MPa,B杆塔的水平档距和垂直档距各为多大?作用于悬点B的水平力和垂直力各为多大?
(2) 当导线应力为多大时,B杆塔垂直档距为正值?
解:水平档距
垂直档距
水平力
垂直力
在本例中,B悬点双侧垂直档距分量别离为
因此,这时垂直力计算结果为负值,说明方向向上,即悬点B受上拔力作用。
按式(2-50)和图2-11所示情况,要求>0,即
导线应力
在此能够看到,在比载不变时,关于低悬点,垂直档距随应力增加而减小,反之,对高悬点那么垂直档距随应力增加而增大。
确切地说,垂直档距随气象条件转变是由应力和比载的比值决定的,对低悬点,在最
大的气象条件时垂直档距最小,对高悬点为,在最大的气象条件时垂直档距最大。
代表档距
代表档距=档内各档距三次方之和,除以档内各档距之和,以后开根号
代表档距=√((〖L1〗^3+〖L2〗^3……〖+Ln〗^3)/(L1+L2……+Ln))。
