线路塔水平档距和垂直档距摘要：一、引言二、线路塔水平档距的定义与计算1.水平档距的概念2.水平档距的计算方法三、线路塔垂直档距的定义与计算1.垂直档距的概念2.垂直档距的计算方法四、水平档距与垂直档距的关系五、实际应用中档距的选择与调整六、总结正文：一、引言在我国电力系统中，线路塔是输电线路的重要组成部分，承担着导线、绝缘子串、金具等设备的安装与支撑。
线路塔的水平档距和垂直档距是线路设计中需要关注的重要参数，合理选择和调整档距对于保证输电线路的安全运行具有重要意义。
二、线路塔水平档距的定义与计算1.水平档距的概念线路塔水平档距是指两个相邻塔中心线之间的水平距离。
在输电线路设计中，水平档距的大小影响到线路的施工难度、占地面积、对周边环境的影响等因素。
2.水平档距的计算方法线路塔水平档距的计算方法主要有经验公式法、解析法、数值法等。
实际工程中，通常采用经验公式法进行计算，即根据线路的电压等级、导线截面、塔的高度等因素，参照相关设计规范，查表得到水平档距。
三、线路塔垂直档距的定义与计算1.垂直档距的概念线路塔垂直档距是指两个相邻塔中心线之间的垂直距离。
在输电线路设计中，垂直档距的大小影响到线路的施工难度、塔的高度、导线的垂直距离等因素。
2.垂直档距的计算方法线路塔垂直档距的计算方法主要有经验公式法、解析法、数值法等。
实际工程中，通常采用经验公式法进行计算，参照相关设计规范，查表得到垂直档距。
四、水平档距与垂直档距的关系线路塔水平档距与垂直档距之间的关系主要体现在它们共同决定了线路的走向和布局。
在设计过程中，需要综合考虑两者的关系，以达到经济、合理的设计目标。
五、实际应用中档距的选择与调整在实际输电线路工程中，设计人员需要根据线路的地理环境、施工条件、运行要求等因素，对水平档距和垂直档距进行合理的选择和调整。
在调整过程中，需要参照相关设计规范，以确保线路的安全稳定运行。
六、总结线路塔水平档距和垂直档距是输电线路设计中的关键参数，对于保证线路的安全运行具有重要意义。
《输电线路基础》第章-导线应力弧垂分析-第节-导线的状态讲解课件 (二)
1. 导线应力
- 导线在使用过程中会受到拉力的作用，这种拉力会导致导线产生应力。
- 导线应力的大小与导线的材料、直径、长度以及受力情况有关。
- 导线应力的大小对导线的使用寿命和安全性都有着重要的影响。
2. 弧垂分析
- 弧垂是指导线在两个支点之间的下垂程度。
- 弧垂大小与导线的张力、跨距、重量以及环境温度等因素有关。
- 弧垂分析是对导线状态进行评估的重要手段。
3. 导线状态
- 导线状态包括张力状态、弧垂状态、振动状态等。
- 张力状态是指导线受到的拉力大小，它会影响导线的应力和弧垂。
- 弧垂状态是指导线在两个支点之间的下垂程度，它会影响导线的张力和应力。
- 振动状态是指导线在风力等外力作用下的振动情况，它会影响导线的疲劳寿命和安全性。
4. 导线状态的评估
- 导线状态的评估是对导线安全性和使用寿命的重要保障。
- 导线状态的评估需要考虑导线的材料、直径、长度、跨距、环境温
度等因素。
- 导线状态的评估需要借助弧垂分析等手段，对导线的状态进行全面、准确的评估。
5. 导线状态的调整
- 当导线状态不符合要求时，需要采取相应的调整措施。
- 导线状态的调整可以通过调整张力、增加支点、更换导线等方式实现。
- 导线状态的调整需要根据具体情况进行，以保障导线的安全性和使
用寿命。

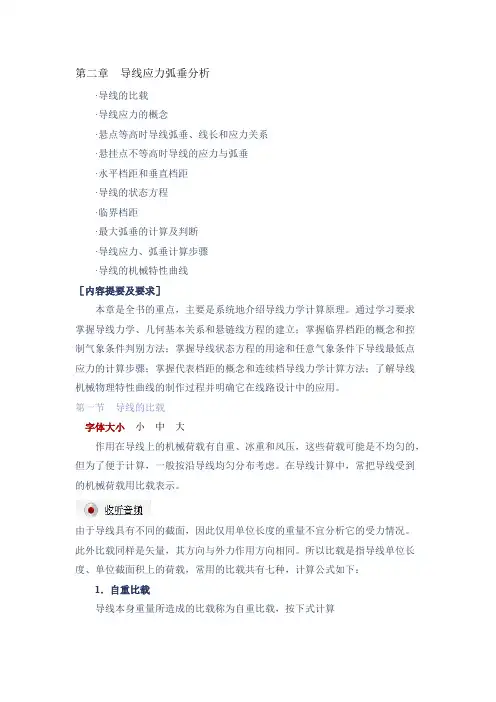

第二章 导线应力弧垂分析 ·导线的比载 ·导线应力的概念 ·悬点等高时导线弧垂、线长和应力关系 ·悬挂点不等高时导线的应力与弧垂 ·水平档距和垂直档距 ·导线的状态方程 ·临界档距 ·最大弧垂的计算及判断 ·导线应力、弧垂计算步骤 ·导线的机械特性曲线［内容提要及要求］ 本章是全书的重点，主要是系统地介绍导线力学计算原理。
通过学习要求掌握导线力学、几何基本关系和悬链线方程的建立；掌握临界档距的概念和控制气象条件判别方法；掌握导线状态方程的用途和任意气象条件下导线最低点应力的计算步骤；掌握代表档距的概念和连续档导线力学计算方法；了解导线机械物理特性曲线的制作过程并明确它在线路设计中的应用。
第一节 导线的比载 字体大小 小 中 大 作用在导线上的机械荷载有自重、冰重和风压，这些荷载可能是不均匀的，但为了便于计算，一般按沿导线均匀分布考虑。
在导线计算中，常把导线受到的机械荷载用比载表示。
由于导线具有不同的截面，因此仅用单位长度的重量不宜分析它的受力情况。
此外比载同样是矢量，其方向与外力作用方向相同。
所以比载是指导线单位长度、单位截面积上的荷载，常用的比载共有七种，计算公式如下： 1．自重比载 导线本身重量所造成的比载称为自重比载，按下式计算 （2-1） 式中：g1—导线的自重比载，N/m.mm2； m0一每公里导线的质量，kg/km； S—导线截面积，mm2。
2．冰重比载 导线覆冰时，由于冰重产生的比载称为冰重比载，假设冰层沿导线均匀分布并成为一个空心圆柱体，如图2－1所示，冰重比载可按下式计算： （2-2） 式中：g2—导线的冰重比载，N/m.mm2； b—覆冰厚度，mm； d—导线直径，mm； S—导线截面积，mm2。
图2-1 覆冰的圆柱体 设覆冰圆筒体积为： 取覆冰密度，则冰重比载为： 3．导线自重和冰重总比载 导线自重和冰重总比载等于二者之和，即 g3＝g1+g2 （2-3） 式中：g3—导线自重和冰重比载总比载，N/m.mm2。
线路塔水平档距和垂直档距
（最新版）
目录
1.线路塔的定义和水平档距、垂直档距的概念
2.水平档距和垂直档距的计算方法和影响因素
3.水平档距和垂直档距的选择标准及对输电线路性能的影响
4.我国在输电线路水平档距和垂直档距设计方面的发展历程和成就
正文
输电线路中的线路塔，是指用于承载输电线路的金属塔架。
线路塔的水平档距和垂直档距，是指线路塔之间的水平距离和垂直距离。
这两个距离的设定，直接影响到输电线路的安全性能和经济性能。
水平档距的计算，主要取决于输电线路的电压等级、跨越障碍物的类型和高度、地形条件等因素。
垂直档距的计算，则主要取决于线路塔的高度、跨越障碍物的类型和高度、输电线路的电压等级等因素。
在输电线路的设计中，水平档距和垂直档距的选择，需要综合考虑输电线路的安全性能、经济性能、施工难度等因素。
合理的水平档距和垂直档距，可以降低输电线路的建设成本和运行成本，提高输电线路的运行安全性能。
我国在输电线路水平档距和垂直档距设计方面，经过多年的发展，已经形成了一套完整的设计理论和方法。
从最初的依赖于国外技术，到如今的自主研发，我国在输电线路设计方面取得了显著的成就。
总的来说，线路塔的水平档距和垂直档距，是输电线路设计中的重要参数，其设定直接影响到输电线路的安全性能和经济性能。
第1页共1页。
架空输电线路电线拉力&弧垂理论基础李叔昆编2012年3月目录一、电线上的荷载二、悬链线方程式三、档距中的弧垂与线长四、大气条件变化时电线中的应力与弧垂的变化――状态方程式五、临界档距六、临界温度七、状态方程式的求解八、电线力学特性表及安装表的计算九、悬点不等高时档距中的应力、弧垂与线长十、孤立档导线的应力和弧垂架空线路的电线悬于大自然界空气中，要遭受外加荷载的作用，如冰雪、风，使电线的拉力发生变化。
外加荷载的作用是不均匀的，一般在计算中假定荷载的分布是均匀的。
在计算中，表明荷载的方式是比载（或单重）。
即单位长度（1m），单位截面（1mm2），电线上的负荷（kg）。
或采用单位长度上的荷载kg/m 。
比载的分类及计算公式：1) 电线自重比载g1g1＝W/S kg/m· mm2式中W－电线单重，（kg/m）;S－电线截面，（mm2）。
2) 冰层比载g2（当冰层比重为0.0009kg/cm3时）g2＝0.00283b（d+b）/S kg/m· mm2式中b－电线上冰层厚度，（mm）;d－电线直径，（mm）。
或g2＝Πb（d+b）γ0/1000S kg/m· mm2式中γ0－电线上冰比重，（kg/cm3）；Π－3.1416。
3 )电线自重加冰重比载g3g3＝g1+g2 kg/m· mm2 4) 作用于电线上风压的比载g4g4＝0.0000636dV2/S kg/m· mm2式中V－风速，（m/S）。
5) 有冰时作用于电线上风压的比载g5g5＝0.0000636V2(d＋2b)/S kg/m· mm2 6) 电线自重与风压综合比载g6g6＝√(g12+g42) kg/m· mm2 7) 电线自重与冰、风压综合比载g7g7＝√(g32+g52) kg/m· mm2◎如图，沿线荷载均匀分布，比载为g 的电线，悬挂于A B 两点之间，所形成的曲线称为悬链线。
