35kV SVG动态无功补偿装置技术要求2014年7月说明：本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。
技术要求中标记为“※”的项目为必须响应的条款。
目录招标设备一览表 (1)1. 总则 (3)2. 标准和规范 (3)3. 工程概况 (6)3.1变电站工程概况 (6)3.2 环境条件 (6)3.3 安装地点 (7)4. 技术规范 (7)4.1 成套补偿装置技术要求 (7)4.2 SVG装置技术要求 (8)4.3 运行环境要求及外壳等级 (10)4.4 其他功能 (11)5. 供货 (11)5.1 一般要求 (11)5.2．供货范围 (12)5.3. 备品备件 (12)6. 技术资料和交付进度 (13)6.1 一般要求 (13)6.2 技术文件 (13)6.3 投标方应提供的技术文件 (14)7. 设备监造（检验）和性能验收试验 (15)7.1 概述 (15)7.2 检验和监造 (15)7.3 试验 (16)8. 技术服务及培训 (17)8.1 项目管理 (17)8.2 现场技术服务 (17)8.3 培训 (18)8.4 质量保证 (18)9. 包装、运输和贮存 (19)附录A 对技术规范书的意见和同规范书的差异 (20)附录B关键部件及元器件表 (20)附录C销售运行业绩表 (20)招标设备一览表本工程所需设备要求SVG，容性容量不小于—____Mvar具体供货清单如下表所示：主要供货清单注：在保证使用性能和功能前提下，连接变压器容量、接线组别投标方1. 总则1).投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
2).投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。
投标人提供的设备应符合招标文件所规定的要求。

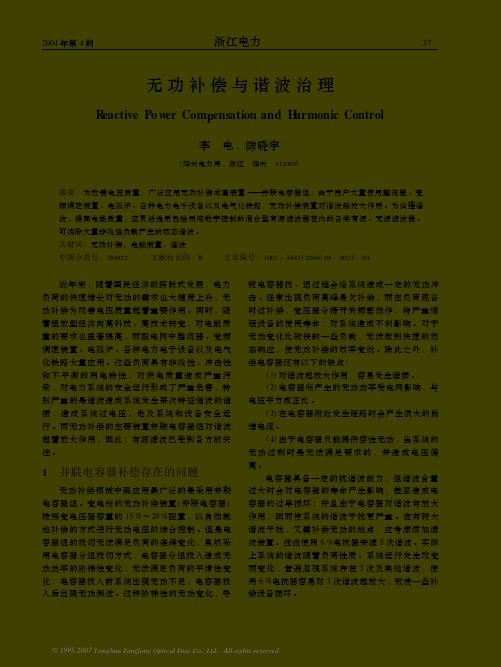

37 2004年第4期浙江电力无功补偿与谐波治理李电,陈晓宇(绍兴电力局,浙江绍兴312000)摘要:为改善电压质量,广泛应用无功补偿成套装置———并联电容器组,由于用户大量使用整流器、变频调速装置、电孤炉、各种电力电子设备以及电气化铁路,无功补偿装置对谐波起放大作用。
为治理谐波,提高电能质量,应灵活选用包括用纯数字控制的混合型有源滤波器在内的各类有源、无源滤波器。
可消除大量非线性负载产生的动态谐波。
关键词:无功补偿;电能质量;谐波中图分类号:T M422文献标识码:B文章编号:1007-1881(2004)04-0037-03近年来,随着国民经济的跨跃式发展,电力负荷的快速增长对无功的需求也大幅度上升,无功补偿为改善电压质量起着重要作用。
同时,随着粗放型经济向高科技、高技术转变,对电能质量的要求也显著提高,而配电网中整流器、变频调速装置、电孤炉、各种电力电子设备以及电气化铁路大量应用。
这些负荷具有非线性、冲击性和不平衡的用电特性,对供电质量造成严重污染,对电力系统的安全运行形成了严重危害,特别严重的是谐波造成系统发生某次特征谐波的谐振,造成系统过电压,危及系统和设备安全运行。
而无功补偿的主要装置并联电容器组对谐波起着放大作用,因此,有源滤波已受到各方的关注。
1并联电容器补偿存在的问题无功补偿领域中现应用最广泛的是采用并联电容器组。
变电所的无功补偿装置(并联电容器)按照变电压器容量的15%～20%配置,以自动就地补偿的方式进行无功电压的综合控制。
但是电容器组的投切无法满足负荷的连续变化,虽然采用电容器分组投切方式,电容器分组投入造成无功功率的阶梯性变化,无法满足负荷的平滑性变化:电容器投入前系统出现无功不足,电容器投入后出现无功倒送。
这种阶梯性的无功变化,导致电容器投、退过程会给系统造成一定的无功冲击。
经常出现负荷高峰是欠补偿,而在负荷底谷时过补偿,变压器分接开关频繁动作,将严重缩短设备的使用寿命,对系统造成不利影响。
变电设计中无功补偿装置的配置方式摘要：在信息化时代背景下，越来越多先进技术在电力设计中得到应用，电力系统无功补偿装置也在发展中不断调整，变电设计中补偿装置的配置方式随着电网结构的不断变化而变化。
一些新型无功补偿技术在电网基建中展露，成为传统技术的有力补充，并在谐波治理、新能源接入等领域提供重要技术支撑，对电力技术的发展有重要的作用。
文章主要对变电设计无功补偿的基本原理、方式及重要性进行详细的介绍，并重点探讨变电设计中电抗器、电容器、SVG设备的配置及应用。
关键词：变电设计；无功补偿；基本原理现阶段我国经济建设发展速度加快，电网随之不断延伸和发展。
但由于我国幅员辽阔，能源和负荷分布不均，经济发展不平衡，城市、农村用电密度及需求不同，极易出现不良供电和供电不均衡的情况，会在一定程度对供电效率和供电质量造成影响。
无功补偿装置的合理配置可以有效减少电能输送中的损耗，提高供电质量；也可以限制系统过电压，提高系统稳定性。
变电设计中应重视无功补偿装置的配置方法，为提升电网输送质量、满足用户用电需求提供保障。
1、无功补偿装置概述无功补偿是一种在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境的技术。
常见的无功补偿装置有：电抗器、电容器、SVG、SVC、MCR、调相机等。
对电力系统进行合理的无功补偿，能够提升电网的功率因数，减少电力输送中的损耗，优化用电环境和条件[1]。
无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。
现阶段一般变电站低压侧配置多组并联电容器和并联电抗器，根据系统潮流变化及各级母线电压水平进行投切，进行无功就地平衡。
新能源发电站、铁路牵引变电站、钢铁化工供电变电站根据电源、用电负荷的特殊性配置动态无功补偿装置，如SVG、MCR等，此类设备可以自动跟踪目标母线的电压，进行自动动态补偿。
无功补偿装置设计的总原则是就地平衡。
地铁供电系统无功补偿装置SVG的应用发布时间：2023-01-13T09:11:07.236Z 来源：《建筑实践》2022年第18期作者：王宇强[导读] 近年来，动态无功及谐波补偿装置越来越广泛地应用于电网及电力用户端王宇强（徐州地铁运营有限公司江苏徐州 221000）摘要近年来，动态无功及谐波补偿装置越来越广泛地应用于电网及电力用户端，其目的在于提高电网电压稳定性、改善用户电能质量并节省电能。
随着我国社会经济水平不断提高，地铁在我国城市中普及建设运营，极大地便利了城市居民的出行。
在地铁运行运营过程中，地铁供电系统是十分关键且重要的组成部分，稳定的供电是地铁安全运营的重要保障。
基于此，文章对SVG动态无功补偿在地铁供电系统中的应用进行分析，以期保证地铁供电的可靠性和稳定性。
关键词：地铁供电；无功补偿装置；SVG1、国内地铁无功补偿现状国内地铁供电系统一般较多采用110kV/35kV两级供电制式，每条线路设有2-3个110kV主变电站，通过主变压器降压为35kV，35kV中压系统采用分区供电方式，对应各地铁站变电所以交流电缆为媒介，通过串接的方式组成相应的供电分区。
地铁用电负荷主要有列车牵引负荷和车站动力与照明负荷，其中动力及照明用电设备主要包括车站环控风机、空调、照明设施等，风机多采用变频技术，功率因数较低，以徐州为例，每月徐州地铁供电平均功率因数要求不低于0.9，如低于该标准将会受到考核风险，所以怎样提高功率因数，怎样能够提高地铁供电质量对地铁用户来说是一个急于解决的问题。
2、 SVG动态无功补偿的发展通常情况下，SVG动态无功补偿装置经历了大致三个发展阶段，具体如下：（1）机械式投切无源补偿阶段。
其是固定式无功补偿装置，在早期电力系统中得到广泛应用，而且因为是机械投切，所以补偿速度较慢，且噪声大，因此限制了每天使用频次;（2）晶闸管投切静止无功补偿阶段。
其属于无源补偿装置，在交流牵引供电系统中和电力系统中得到广泛应用，主要是借助可控硅的导通角控制来使投切的电容器或电抗器发生改变，具体又包括了TSC和TCR+FC两种补偿方式，其中后者属于主流的SVC补偿方式，能够实现对牵引负荷变化的快速跟踪，且可以滤除少部分谐波，然而其自身能够产生大量谐波，这就对滤波装置提出了较高要求。
35KV/10KV开关站工程10kV电力滤波及无功补偿(FC)装置技术规范文件2011年11月总则1．本规范书适用于10kV电力滤波及无功补偿(FC)装置，符合国家标准GB/T14549-1993、GB/T12326-2008 、SD-325-1989等功能设计、结构、性能、安装和试验等方面的技术要求。
2．本规范书提出的是最低限度的技术要求，并未对一切技术细节做出说明，未充分引述有关标准和规范的条文，卖方提供符合本技术书和工业标准的优质产品。
3．卖方企业标准与要求执行的标准发生矛盾时，按较高标准执行。
4．本规范书作为10kV电力滤波及无功补偿(FC)装置的技术协议，经卖方和买方共同签署生效，并作为合同附件，与合同具有同样的法律效力。
5．本规范书未尽事宜，由买卖双方协商解决。
1、环境及电气参数1.1 使用环境条件：海拔高度＜1000m环境温度： +40℃~–25℃最大日温差：≤15K相对湿度：日相对湿度平均值不大于95%月相对湿度平均值不大于90%地震烈度按8级设防安装地点户内式1.2电网参数：额定电压 10kV额定频率 50Hz短路电流 40kA（暂定）电能质量考核点（PCC点）为： 10kV母线1.3负荷参数：武汉重治集团大冶分公司新建一座110kV变电站，有一台50MVA的110/35/10变压器，10kV母线两段进线，主要负荷为动力用变压器、变频调速风机、电源线路、中频炉、电渣炉等。
其中动力用变压器负荷均为100%备用（正常运行时仅有一台变压器投入），线路负荷仅考虑制氧（8000kW，一路），其余如铁烧焦、电渣炉等均不考虑。
实际负荷运行情况见下表所示，补偿方案中应考虑预留10000kW负荷的补偿容量：2、应达到的技术指标2.1执行标准，但不仅限于下列标准,本设备技术条件所使用的标准与卖方所执行的标准不一致时，按较高标准执行。
国家标准GB/T14549-1993《电能质量公用电网谐波》国家标准GB/T12326-2008《电能质量电压波动和闪变》SD-325-1989《电力系统电压和无功电力技术导则》2.2谐波允许值2.2.1谐波电流值应满足指标：《电能质量公共电网谐波》GB 14549-93。

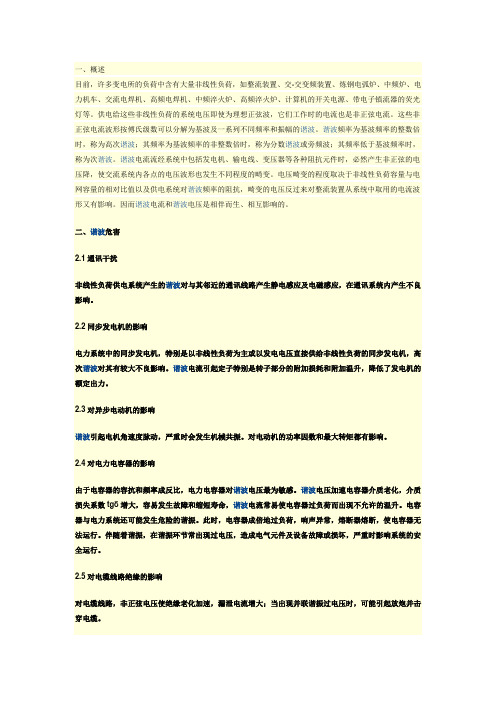

一、概述目前，许多变电所的负荷中含有大量非线性负荷，如整流装置、交-交变频装置、炼钢电弧炉、中频炉、电力机车、交流电焊机、高频电焊机、中频淬火炉、高频淬火炉、计算机的开关电源、带电子镇流器的荧光灯等。
供电给这些非线性负荷的系统电压即使为理想正弦波，它们工作时的电流也是非正弦电流。
这些非正弦电流波形按傅氏级数可以分解为基波及一系列不同频率和振幅的谐波。
谐波频率为基波频率的整数倍时，称为高次谐波；其频率为基波频率的非整数倍时，称为分数谐波或旁频波；其频率低于基波频率时，称为次谐波。
谐波电流流经系统中包括发电机、输电线、变压器等各种阻抗元件时，必然产生非正弦的电压降，使交流系统内各点的电压波形也发生不同程度的畸变。
电压畸变的程度取决于非线性负荷容量与电网容量的相对比值以及供电系统对谐波频率的阻抗，畸变的电压反过来对整流装置从系统中取用的电流波形又有影响。
因而谐波电流和谐波电压是相伴而生、相互影响的。
二、谐波危害2.1通讯干扰非线性负荷供电系统产生的谐波对与其邻近的通讯线路产生静电感应及电磁感应，在通讯系统内产生不良影响。
2.2同步发电机的影响电力系统中的同步发电机，特别是以非线性负荷为主或以发电电压直接供给非线性负荷的同步发电机，高次谐波对其有较大不良影响。
谐波电流引起定子特别是转子部分的附加损耗和附加温升，降低了发电机的额定出力。
2.3对异步电动机的影响谐波引起电机角速度脉动，严重时会发生机械共振。
对电动机的功率因数和最大转矩都有影响。
2.4对电力电容器的影响由于电容器的容抗和频率成反比，电力电容器对谐波电压最为敏感。
谐波电压加速电容器介质老化，介质损失系数tgδ增大，容易发生故障和缩短寿命，谐波电流常易使电容器过负荷而出现不允许的温升。
电容器与电力系统还可能发生危险的谐振。
此时，电容器成倍地过负荷，响声异常，熔断器熔断，使电容器无法运行。
伴随着谐振，在谐振环节常出现过电压，造成电气元件及设备故障或损坏，严重时影响系统的安全运行。
浅谈动态无功补偿装置(SVG)在风电场的应用摘要：随着风电场建设规模的增大，装机容量的大幅上升，其接入系统后对电网的影响也日益严重，而SVG动态无功补偿装置在满足无功功率、谐波治理，提高功率因数及电能质量，降低损耗，调整电压等方面起着重要作用。
关键词：风电场SVG；动态无功补偿装置风资源的不确定性和风电机组本身的运行特性使风电机组的输出功率是波动的，导致并网功率因数不合格、电压波动和闪变等问题，对于大容量风电场接入系统时还存在稳定性问题，都需要动态无功补偿系统。
另一方面，系统电压的波动也会对风机的正常运行造成影响。
而且随着技术的发展和完善，SVG的优势越来越明显，在风电场的设计中，无功补偿装置也越来越多的采用了SVG技术。
一、风电场无功消耗分析风电场无功消耗主要有以下几个方面:1.风力发电机组的无功消耗,不同机型,不同的机组内无功配置,无功消耗也不同。
2.与风力发电机配套的箱式变压器的无功消耗，一般消耗无功的比例为箱变容量2%-4%，与箱变的短路阻抗有关。
3.风力发电机组配电线路的无功消耗,电缆线路还是架空线路也不同，-般而言:电缆产生无功，架空线路消耗无功。
4.风力发电场升压主变的无功消耗。
一般消耗无功比例为变压器容量的3%左右。
二、风电场对无功补偿的要求当前风电场成熟的设计运行模式是相对较小容量的单台风机由1台箱式变压器升压接至集电线路，多台并联连接后接至统一的35 kV母线上，一个中等规模的风电场需要数十台箱式变压器。
依据风能特性,风电场的有功是随机、动态变化的，因此风电场的无功需求也是随机、动态变化的。
风电场变化的无功将会将会给数量众多的风力发电机组、箱式变压器以及主变压器和长距离的输电线路等带来无功损耗。
为解诀并网风电带来的电压及谐波问题，就需要风电场有动态、宽幅可调的无功容量及消谐能力，以减少风力发电功率波动对电网电压的影响,提高系统的稳定性。
风电场的无功电源包括风力发电机组和风电场的无功补偿装置。
湖北大洪山一期风电项目35kV动态无功补偿装置技术规范书（讨论稿）设计方：上海电力设计院有限公司2016年3月目录第1 章无功补偿装置一般规定 (2)1.1 工程概况 (2)1.2 总则 (2)1.3 交货日期及地点 (3)1.4 工作内容 (3)1.5 使用条件 (3)1.6 控制策略 (4)1.7 技术文件 (4)1.8 使用标准 (6)1.9 设计联络会 (8)1.10 培训 (9)1.11 技术服务 (9)1.12 备件 (10)1.13 维护工具和测试仪器 (11)1.14 工厂检验 (11)1.15 达不到保证值的处理办法 (11)第 2 章无功补偿装置技术规范 (12)2.1 基本技术要求 (12)2.2 无功补偿装置成套系统技术要求 (12)2.3 无功补偿装置主要设备技术要求 (14)2.4 试验 (17)第 3 章供货范围、质保期限及其工作安排 (19)3.1 供货设备清单 (22)3.2 备品备件清单 (23)3.3 专用设备清单 (23)3.4 供货分界点 (23)3.5 质保期限 (24)3.6 设备安装 (24)第 4 章需要说明的其他事项 (25)4.1 技术服务 (25)4.2 铭牌 (27)4.3 质量保证 (27)4.4 包装与运输 (27)第1 章无功补偿装置一般规定1.1工程概况中电投湖北大洪山一期风电项目位于湖北省荆门市京山县的西北部山区，毗邻钟祥市和随州市，属湖北省电网。
湖北大洪山一期风力发电工程拟建装机容量为46.5MW，共7台2000kW风机和13台2500kW 风机。
根据本风电场的装机容量及当地电网情况，本阶段初步考虑以每10台风机串接成1回35kV 线路，共2回35kV线路接入场内升压站，最终升压至110kV经1回110kV架空线路接入电网侧的110kV宋河变电站。
根据本期建设规模，本工程新建110kV升压站拟安装1台50MVA的主变，110/35kV电压等级，110kV侧采用线路变压器组接线方式，出线1回。
目录一概述 (3)1.1功率因数低 (3)1.2供电线路长，损耗大 (3)1.3谐波问题 (3)1.4冲击电压降问题 (3)二系统情况与测试结果 (4)2.1大屯煤电集团姚桥煤矿基本情况 (4)2.2I段母线测试结果 (4)2.3Ⅱ段母线测试结果 (9)三电能质量限值 (13)3.16K V谐波电压限值 (13)3.2谐波电流值允许值 (13)四测试结果分析及补偿方案比较 (13)4.1测试结果分析 (13)4.23MV AR SVG+4MV AR FC补偿方案与6MV AR SVG补偿方案比较 (14)4.3补偿效果分析比较 (15)4.4系统主接线原理图 (17)一概述随着煤矿原煤产量的大幅度提高，井下采掘、运输等工作向机械化自动化的方向发展，机械化程度和机械设备的效能越来越高，随之而来的变化是机械设备的装机功率也越来越大，供电距离也越来越长。
大多存在以下问题：1.1 功率因数低煤矿开采设备耗能高，效率低。
如井下输送机负荷率小于40%，采煤机负荷率小于60%，风机泵类负载的效率只有50%左右，存在大马拉小车现象，使得设备容量得不到充分利用，煤矿自然功率因数偏低，吨煤能耗增大。
1.2 供电线路长，损耗大随着采煤距离的延伸，供电线路越来越长，少则几km,多则几十km，由于线路损失大，致使电网末端电压偏低，驱动采掘机械的电动机出力不足，工况恶化，机电事故增多。
1.3 谐波问题现代化矿井大部分设备的控制系统均由电力电子器件组成，其中主、副井的绞车、提升机等都是典型的非线性冲击负荷，它对电网电能质量污染严重，使供电系统出现很大的电压波动和幅值很大的谐波电流，对设备的安全运行造成了很大的影响，同时也增加了系统的损耗。
我国《煤炭工业矿井设计规范》第16.1.13条规定：“电网中接有非线性用电设备的矿井，应采取措施将谐波电流危害限制在允许范围内。
设计滤波电路时，宜结合无功补偿及控制因大容量谐波源所引起的电压闪变等因素确定。
主变电站动态无功补偿与谐波治理装置一、设备内容：在主变电站安装动态无功补偿与谐波治理装置（SVG方式），以进线无功功率及母线电压作为控制目标，动态跟踪电网电能质量变化，并根据变化情况动态调节无功输出，实现变电站在任意负荷下的高功率因数运行。
1、安装装置包括并联多重化式无功发生器（SVG）、SVG变压器柜，断路器开关柜，热管散热装置，工业空调等组成。
其中单套补偿容量3930 KVAR。
2、拆除原电容补偿设备，并更换进线电源电缆。
3、数量：4套。
4、本工程为交钥匙工程。
二、技术要求：1．环境条件环境温度：-10～ +40︒C相对湿度：日平均值不大于95%；月平均值不大于90%（25︒C）；有凝露发生海拔高度：≤1000m地震烈度：7度，设计基本地震加速度值为0.10g污秽等级：III级2．采用标准1）设备的制造、试验和验收除了满足本用户需求书的要求外，还应符合下列国家标准或相应的IEC标准：所有图纸符合ISO标准，所有尺寸和参数单位使用国际米制。
GB 3983.2-89 《高压并联电容器》；GB311.1-97 《高压输变电设备的绝缘配合》；GB 50227-95 《并联电容器装置设计规范》；DL/T 620-1997 《交流电气装置的过电压保护和绝缘配合》；DL/T 604-1996 《高压并联电容器装置订货技术条件》；DL 442－91 《高压并联电容器单台保护用熔断器订货技术条件》；DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》GB11920-89 《电站电气部分集中控制装置通用技术条件》DL/T620 《交流电气装置的过电压保护和绝缘配合》G/T 12325-2003 《电能质量供电电压允许偏差》GB/T14549-1993 《电能质量公用电网谐波》GB 12326-2000 电能质量电压波动和闪变2）国家电力部门颁布的各项反事故措施、相关技术规范。
3）除非另作特殊规定，所有设备都必须满足最新版本的国标、电力系统行业及IEC标准，包括在投标时已生效的任何修改和补充。
4）上述标准和规范仅规定了最低要求，只要投标商认为有必要且经买方认可，即可超越这些标准。
5）投标商应按ISO9001标准建立生产体系，并在投标文件中对此体系加以说明，同时提出证据，证实投标商具备满足该模式的能力。
6）所有螺栓、双头螺栓、螺丝、管螺栓、螺栓头及螺帽等均遵照ISO及SI标准。
3．主要技术参数输入电压：三相6000V，允许波动-15%～+10%；额定频率：50Hz，允许波动-5%～+5%；相位数：三相三线制系统；冲击电流：<2倍额定峰值电流；可根据需要补偿无功功率；动态响应时间： <5ms；过载运行方式：当负载超过额定补偿容量时，SVG满载运行；噪声：<70dB；损耗：<额定容量的1.5%；环境温度：加空调后环境温度为-10℃～+40℃；环境湿度：20～90%RH，不结露；使用条件：无腐蚀性、爆炸性气体，海拔高度在3000米以下；冷却方式：热管散热加强制风冷。
4．技术要求及性能根据提供的现场测试数据，该SVG补偿装置投运后，系统能达到如下指标：功率因数：系统平均功率因数≥0.95____；系统响应时间小于5ms。
设备应具有一定的过载能力，SVG应能承受1.25倍额定电流。
SVG的冷却方式采用强制空气冷却。
每套装置主要包括：控制柜、功率柜、变压器柜、电容器组等组件及其相关附件。
SVG成套装置采用屏柜安装结构，并联电容器组采用组架式安装结构。
装置应具备完善的控制、保护和报警措施，装置应具备过流保护、过电压保、低电压保护、电流速断保护、桥差保护等。
在装置故障时应提供报警信号，严重故障时应封锁SVG驱动脉冲，同时将装置退出运行。
4.1 逆变单元主要技术参数采用简单、成熟的三相桥式逆变电路并联多重化技术。
输出电压与系统侧电压保持同频、同相，能通过调节输出电压幅值与系统电压幅值的关系来确定装置输出功率的性质与容量。
1) 相数：3相2) 额定功率：投标商提供3) 输出额定电压: ____V4) 额定频率: 50Hz5）功率元器件：采用高可靠性、高一致性的IGBT功率器件。
6）散热：采用无损耗、免维护的热管散热机制，在额定功率下运行时采用自然散热方式，超过额定功率运行时可采取强迫通风散热措施。
4.2 IGBT性能要求IGBT必须选用国际知名品牌成熟产品，并应具有相关工程的供货记录（包括证明文件），且用户评价良好。
投标商应提供IGBT的详细技术性能参数，并说明所采用的技术性能参数的理由。
4．3智能控制系统主要技术参数4.3.1 控制器可实时计算电网所需的无功功率，实现动态跟踪与补偿。
控制系统采用模块化设计。
DSP控制模块具备冗余备份。
外形尺寸（最大）：800mm×1000mm×2200mm数量：1台/2台温度：-10℃至+40℃参考标准：IEC186控制系统特点：实时控制速度快、精度高，运行稳定、可靠。
4.3.2 控制方式专门针对功率因数调整与电压波动进行综合性治理，可使SVG各功率单元接触器、隔离开关、冷却系统、保护装置和有关的安全系统协调运行，逻辑正确。
为了满足用户的特殊需求，SVG的控制器应可以根据需要增加某些特殊功能，在标准中作为选项。
SVG可根据今后电力系统的发展，或技术的发展灵活的更新。
4.3.3 通讯控制系统具有和上位机通讯的标准化接口。
采用通讯管理机实现就地和远方通讯。
同时SVG具备与变电站综合自动化联网的功能，可采用包括RS232C、RS485、以太网和Modem等多种通讯方式。
可支持的通讯协议有：1) 870－5-1032) DNP3.03) MODBUS等4.4 SVG 保护类型SVG 保护类型如下：母线过压、母线欠压、直流过压、过流、IGBT元件损坏检测保护、控制系统电源异常、超温、保护输入接口、保护输出接口等保护功能。
4.5 报警装置与外部连接的所有报警、跳闸信号均采用接点方式，具体参数在设计联络时确定。
5．平面布置5.1 SVG补偿装置控制柜、功率柜、变压器柜等均为户内组列安装。
具体布置请见施工图并在设计联络时确认。
5.2 SVG室内虑机械通风，由投标商在设计联络中提出通风量要求，并协助业主负责实施；主控制室内所供设备应满足技术规格书规定的运行温度要求。
6．可靠性、可维护性6.1 可靠性设备在设计时采取高可靠性措施。
这些措施通过利用如下的技术以降低系统故障概率和有关影响正常运行的随机性：6.2 采用冗余措施装置需考虑冗余措施，投标商提出方案。
6.2.1 主要部件IGBT采用进口的优质产品，并经过长期使用的考验，能够证明其性能优良。
6.2.2 电磁辐射及兼容故障检测和显示系统必须考虑防电磁干扰措施。
任何子系统的运行都不受其它子系统产生的电磁辐射的影响，补偿装置整机通过电磁兼容试验，对城市电磁环境及地铁环境没有影响。
投标商应在供货前提供电磁兼容试验报告。
6.2.3 预防虫害设备外壳采用不低于IP20的防护，防止直径大于12mm或长度大于80mm的固体异物或小动物进入。
6.3 可维护性设备采用模块式结构，只需最少的调整、预防性维护和运行维护。
产品设计包括有故障隔离及诊断措施，以减少设备修复时间、维护材料和人工成本。
通过制定合理的维修/更换策略、在线维修措施及维修支持设备的最佳运用来减少停机时间。
电子设备维修到板级。
三、供货范围1．一般要求1.1 供货商应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。
对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出或数目不足，供货商仍须在执行合同时补足。
1.2 供货商应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
1.3 供货商应提供随机备品备件，并在投标书中给出具体清单。
1.4 供货商提供的技术资料清单见“技术服务及资料交付”。
2．设备数量四、考核指标考核点为6KV母线进线侧（1）注入6kv母线的谐波电流值满足指标（参考标准为国标《电能质量公共电网谐波》GB14549-93）；（2）电压谐波总波畸变率≤3%（参考标准为国标《电能质量公共电网谐波》GB14549-93）（3）电压波动≤2%，参考指标为中国国标《电能质量电压波动和闪变》GB/12326-20001）（4）月平均功率因数大于0.95。
五、试验1. 总则1.1 投标商在制造过程中，应对设备的材料、连接、组装、工艺、整体以及功能进行试验和检查，以保证完全符合本规格书和已确认的设计图纸的要求。
1.2 业主有权在对生产设备的质量管理情况进行检查。
1.3 在试验、检查过程中，如发现任何不符合本规格书要求的硬件和软件，投标商都必须及时更换，由此引起的任何费用都应由投标商承担。
1.4 应进行工厂试验、工厂验收试验。
对采购设备的出厂试验由投标商根据相关产品的技术规格要求在制造厂完成，在出厂试验前提供业主验收。
2. 工厂试验2.1 工厂试验主要目的是检验动态补偿装置的性能指标是否达到。
试验主要包括以下试验项目且不仅限于以下试验项目：·耐压试验·整组试验·投运试验·功能效果测试·为保证设备的稳定可靠，要求设备厂家的SVG出厂前必须经过48小时高压全载试验。
2.2 工厂验收结束后，在投运后，进行72小时的稳定性试验。
六、包装、运输和储存（1）投标商应负责将所供设备严密包装，防止潮气、锈蚀、淋雨和震动。
包装应牢固可靠，应考虑到运输过程中，可能受到的最大加速度所产生的冲击，设备不松动、不损坏、不变形。
（2）设备在装运后投标商应立即将装货通知单一式四份特快专递邮寄给业主。
（3）投标商应负责将设备运至现场。
（4）随产品提供的技术资料应完整无缺。
七、随机带以下配件：1．X国EUPEC公司的牵引级IGBT模块6块。
2．低感电力电容器3台。
3．差流互感器1台（大连二互）。
4．各种指示灯按钮一套。
