三垦变频器说明书vm05本变频器是对感应电机进行高速驱动的装置。
其内置有微处理器，故功能齐全，操作简便。
为了充分利用本机的功能，务请在使用之前，仔细阅读本使用说明书，以便于今后长期安全正确地使用。
【为了安全使用本机】■ 为了防止给您和他人造成人身危害及财产损失，安全地使用本机，在本使用说明书和装置上标有务请遵守的注意事项。
请在使用之前仔细阅读本使用说明书，并正确加以使用。
■ 阅读完使用说明书后，请将其存放在本机附近便于经常查阅的场所。
■ 本使用说明书，安全注意事项的重要等级以【危险】、【注意】进行分类。
危险如果忽视该提示警号而进行了错误的操作，可能会造成人身伤亡事故。
注意如果忽视该提示警号而进行了错误的操作，可能会造成人员伤害或财产损失。
安装注意事项■请勿将交流电源连接到输出端子（Ｕ、Ｖ、Ｗ）上。
否则可能造成人身伤害和火灾。
■请确认本产品的额定电压与交流电源的电压是否一致。
否则可能造成人身伤害和火灾。
■请勿将电阻直接连接直流端子（Ｘ、Ｐ）。
否则可能造成火灾。
■变频器、电机、布线将产生干扰，请注意会否引起周围设备错误操作。
否则可能发生事故布线时的注意事项■请委托专业人员进行布线作业。
如果布线不当，可能造成触电和火灾。
■请确认输入电源已处于ＯＦＦ（切断）位置后，方可进行布线作业。
否则可能造成触电和火灾。
■请务必连接好接地线。
否则可能造成触电和火灾。
■务必在安装好主体设备后，再进行布线作业。
否则可能引起触电和火灾。
安装时的注意事项■请绝对不要在下述环境下使用和保存。
否则有可能会因故障、损坏、老化等引起火灾等事故。
◆ 高温、低温、湿度大的场所。
◆ 阳光直射到的场所。
◆ 从电炉等热源直接受热的场所。
◆ 会受到振动或冲击的场所。
◆ 可能产生火花的机械设备的附近。
◆ 有粉尘、腐蚀性气体、盐分、水滴、油雾的场所。
◆ 室外。
◆ 海拔１０００米以上的场所。
◆ 其它类似于上述情况的环境。
■请安装在金属等不会燃烧的物体上。

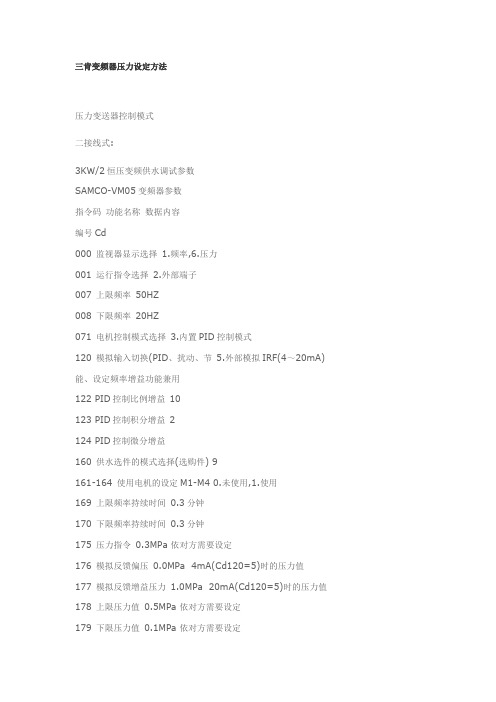

三肯变频器压力设定方法压力变送器控制模式二接线式:3KW/2恒压变频供水调试参数SAMCO-VM05变频器参数指令码功能名称数据内容编号Cd000 监视器显示选择1.频率,6.压力001 运行指令选择2.外部端子007 上限频率50HZ008 下限频率20HZ071 电机控制模式选择3.内置PID控制模式120 模拟输入切换(PID、扰动、节5.外部模拟IRF(4～20mA) 能、设定频率增益功能兼用122 PID控制比例增益10123 PID控制积分增益2124 PID控制微分增益160 供水选件的模式选择(选购件) 9161-164 使用电机的设定M1-M4 0.未使用,1.使用169 上限频率持续时间0.3分钟170 下限频率持续时间0.3分钟175 压力指令0.3MPa 依对方需要设定176 模拟反馈偏压0.0MPa 4mA(Cd120=5)时的压力值177 模拟反馈增益压力1.0MPa 20mA(Cd120=5)时的压力值178 上限压力值0.5MPa 依对方需要设定179 下限压力值0.1MPa 依对方需要设定185 定时泵切换时间24小时依对方需要设定630 输入端子DI1定义1.FR正转,2.RR反转674 继电器接点输出选择9.电子热敏器预报信号远传压力表控制模式：一拖四压力设定方式SAMCO-VM05变频器参数指令码功能名称数据内容编号Cd000 监视器显示选择1.频率,6.压力001 运行指令选择2.外部端子019加速时间123减速时间007 上限频率50HZ008 下限频率20HZ055 选择50071 电机控制模式选择3.内置PID控制模式120 模拟输入切换=1 （压力表反馈为0—5V）122 PID控制比例增益1.0123 PID控制积分增益0.5125 如果压力波动很大，适当调节。
160选件的模式选择(选购件) 9161-164 使用电机的设定M1-M4 0.未使用,1.使用169 上限频率持续时间0.3分钟170 下限频率持续时间0.3分钟175压力指令0.3MPa 依对方需要设定176 模拟反馈偏压0.0MPa 4mA(Cd120=5)时的压力值177 模拟反馈增益压力1.0MPa （压力表的最大值）178 上限压力值0.5MPa 依对方需要设定179 下限压力值0.1MPa 依对方需要设定180 一般不设置，可调节压力变化的快慢185 定时换时间24小时依对方需要设定630 输入端子DI1定义1.FR正转,2.RR反转674 继电器接点输出选择9.电子热敏器预报信号压力表接线+V1 接压力表的高端，VIF1接压力表的中间抽头，ACM接压力表的低端。
三垦变频器说明书vm05 VM05是基于三垦第五代变频技术设计的静音式高性能多功能通用变频器，广泛应用纺织、冶金、石油、化工、造纸、印刷包装等机械及中央空调、环保（水处理）、市政供水等配套设备中。
VM05具备无速度传感器矢量控制功能，可实现无传感器应用场合的高转矩及高精度控制。
同时具备电机参数的自动检测功能，因此能实现在各种运行条件下对电机的最佳控制。
VM05的双规格设计能适用不同应用场合：P模式平方转矩负载，过载120%，适应于风机、水泵用H模式恒转矩负载，过载率150%，适应于一般工业用P模式：400V级三相输入，2.2KW～315KWH模式：400V级三相输入，1.5KW～250KW功能强大的VM05，能够满足不同用户需求V·F 分离与自由的 V/f 图形功能，完全应对各类电机的特殊要求1.三垦独有的超乎想像的自动节能运行功能2.低电压补偿功能，随时应对恶劣的电网环境3.超强通讯功能，应对多种总线需求＊4.具备输入、输出缺相保护功能，防止电源断线损坏变频器5.标准的内置PID反馈控制功能，实现精确闭环控制6.＊需要另外购买对应的通讯模块功能强大的VM05，能够满足不同用户需求7.V·F 分离与自由的 V/f 图形功能，完全应对各类电机的特殊要求8. 三垦独有的超乎想像的自动节能运行功能9.低电压补偿功能，随时应对恶劣的电网环境10.超强通讯功能，应对多种总线需求＊11.具备输入、输出缺相保护功能，防止电源断线损坏变频器12.标准的内置PID反馈控制功能，实现精确闭环控制13.＊需要另外购买对应的通讯模块SRMCO-VM06优越的性能堪称变频控制领域的创世纪之作。
SRMCO-VM06是日本三垦六十年先进技术的结晶，以符合广大用户的应用需求为设计理念，丰富的功能设置，卓越稳定的性能，简便新颖的结构设计。
SRMCO-VM06突破变频器应用的局限性，以能够"应用所有领域"为目标。
安邦信 AM300变频器供水参数表F0.04=1 端子 COM 与 X1短接启动变频器F0.02=30 加速时间如启动过程中出现过流报警现象请加大此值F0.03=30 减速时间F0.05=5 PID 控制设定闭环控制F0.07=50 上限频率F0.08=30 下限频率F3.05=1 停机方式选择自由停车F4.00=1 P 型机F9.01= 键盘预置 PID 给定压力设定(100%对应压力表满量程 1Mpa (10公斤压力设定值 40,则设定压力为 4公斤F0.12=1 恢复出厂设置压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。
安邦信 G7-P7系列变频器供水参数表F9= 给定压力值(0— 50对应压力表压力F10= 1:外部端子 0(本机监视 3:外部端子 1(远程监视F11=0 本机键盘 /远控键盘F16=50 上限频率F17= 下限频率,休眠启动模式下为休眠频率F28=30 加速时间F29=30 减速时间F74=1 自由停车F76= 运行监视功能选择 0:C00输出频率 /PID反馈 1:C01参考频率 /PID给定6:C06机械速度(PID 模式下变频器输出频率F80=1 PID 闭环模式有效F87=4 比例 P 增益F88=0.2积分时间常数 TiF114= 休眠时间, 10秒, 0表示休眠关闭F115= 唤醒频率,唤醒压力,此值要低于给定的压力值(小于 F9 。
需根据现场情况自行调整F116= 0:G 型机 1:P 型机F66=1 恢复出厂设置压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。
调试在试运行时,可以先通过操作面板的上下键调一个比较小的值,比如 10.0,然后通过端子运行,等压力稳定了,看变频器的运行情况,等运行正常后,看着远传压力表,这时候根据所需要的压力通过调节操作面板的上下键调节;调到所需要的压力;若压力不稳定,可通过调节参数 F87(PID 的比例增益 ,参数 F88(PID 的积分使压力趋于稳定;1、休眠功能的调试1. 1、进入休眠功能的调试:将变频器的压力设定值调到所需要的设定值,再把参数 F76调成 6,让变频器运行,在没有用户用水的情况下,看变频器的运行频率,把看到的频率值再给上稍微加个几 HZ(如 2HZ 设定到 F17下限频率中; 当变频器的运行频率小于下限频率时,再经过时间 F114的延时,变频器进入休眠状态;1. 2、进入唤醒功能的调试:将变频器的压力设定值调到所需要的设定值,再把参数 F76调成 0,让变频器运行,看变频器的反馈压力值,把看到的反馈值再给稍微减去个点儿 (如 2 设定到 F115唤醒压力中;当实际压力小于 F115唤醒压力时,变频器进入运行状态;欧陆 EV500变频器 PID 供水参数参数设置:P0.00 设为 1 P 机型P0.02 面板运行时设为 0,端子运行时设为 1P0.04 设为 20 加速时间(根据机型设定 (秒P0.05 设为 20 减速时间(根据机型设定 (秒P0.10 设为 20 最小频率(HzP0.11 设为 50 最大频率(HzP1.05 设为 1 自由停止P6.00 设为 1 PID 控制P6.01 设为 2 比例,积分控制P6.02 设为 1 压力设定通道 1面板数字设定P6.03 设为 0 反馈通道选择 V1(0-10VP6.07 设为 0.5 比例增益P6.08 设为 1 积分时间常数P6.15 设为 0— F6.16 PID 睡眠频率P6.16 设为 F6.16—最大频率 PID 苏醒频率(设置范围为 0-100压力百分数。
Samco-vm05变频器在V/f控制的基础上采用V/f分离技术，可实现V/f比例分离及V/f完全分离，从而拓宽了通用变频器在特种电机上的应用领域！V/f 比例分离通过变频器的外部控制端子VRF1输入的模拟电压指令(0-10V)，将对应当前频率的电压指令Vin进行增益，从而给变频器发出输出电压指令，保持频率指令与电压指令的新的比例关系，VRF1的控制功能如下图所示：图1. V/f比例分离V/f 完全分离即频率指令与输出电压指令完全独立，不论在什么输出频率下，输出电压完全根据基准电压值通过外部控制端子VRF1的模拟输入值（0-10V）进行控制。
其控制关系如下图所示：图2. V/f完全分离此技术实现了在变频器输出频率固定的基础上，输出电压的连续可调节。
实现了采用变频器控制力矩电机的新技术。
自由的V/f 图形功能可自由设定指定了中间点的V/f图形对非线性的V/f梯度及特殊电机等的驱动卓有成效◎可随意设定指定了中间点的V/f图形，对非线性的V/f梯度、特殊电机等的驱动卓有成效。
相关功能，请参照说明书中的Cd003:V/f图形选择。
Cd675=0---460V（1V步进）：任意V/f图形中间电压1；Cd676=0---460V（1V步进）：任意V/f图形中间电压2；Cd677=0.05---600Hz（0.01Hz步进）：任意V/f图形中间频率1；Cd678=0.05---600Hz（0.01Hz步进）：任意V/f图形中间频率2；注意：电压呈负倾向的形式无法设定。
低电压补偿功能，随时应对恶劣的电网环境即使发生了瞬时间的停电，也能有效地利用电机的反馈能量而延长运转的持续时间。
节能运行功能的节能控制技术，不仅是指通过降低频率运行而实现的节能，它是通过对负载的检测，合理地调节变频器的输出电压，从而进一步地提高电机的运行效率达到节能的目的。
它有三种控制方式：(1) V/f 模式下的节能模式：适用于用户对负载特性了解，负载变化较小的应用场合。
由衷地感谢您购买日本サンケン(SANKEN) 牌32 位元RISC架构、具有V/F 控制模式与Sensorless（或称速度推算式、无速度传感式）向量控制模式可供选择的SAMCO-vm05系列双重额定、高性能、静音型泛用变频器。
装设这部变频器之后，您的三相感应马达立刻具有无段变速的机能。
由于32位RISC演算速度快、程序容量大，因此具备多机能、操作容易的特点。
为了让您充分地享用这部变频器的特性与机能，务必详阅这本操作说明书。
当您使用中发现任何疑难时，请立刻就近向士林电机的FA产品经销商洽询，或拨电话（03）597-0921转231~233通知士林电机自动化营业部营业三课，我们的专业人员随时都等待着为您做热诚地服务。
在此我们再度深切地期望您永远爱顾的优良产品。
台湾总代理：士林电机厂股份有限公司安全通告●为了要预先防范您以及第三者因采用本产品而导致对人体危害或财产损失，因此在这本操作说明书上明确地登载着各种警告与禁制事项，请务必遵守。
使用本产品以前请务必详阅这本操作说明书，并请依照正确的方式使用。
●这本操作说明书务必放置在设备、机台的旁边或是便于取阅的地方，以便使用者查阅。
●对于安全注意事项等级，在说明书内分为「危险」、「注意」两级。
操作人员如果不理会而误操作时，可能会对人体造成伤亡危险件的事项。
操作人员如果不理会而误操作时，可能会造成人体伤害或对注意财物造成损失的事项。
※还有，即使是「注意」所记载内容都是属于必需遵守的重要事项，不予理会时亦可能会引发不可臆测的后果。
标志解说危险标志标志之后所叙述的是具体的危险内容。
注意标志标志之后所叙述的是具体的注意内容。
禁止（不可为）标志标志之后所叙述的是具体的禁止内容。
强制（不可不为）标志标志之后所叙述的是具体的强制内容。
安全注意事项1.请采用3-2-(1)所指定的螺丝，将变频器牢牢地固定在平整的水泥或金属板类的墙面上，并加以适当地屏蔽。
以防止在运搬中以及使用时遭受外物碰击，致使变频器毁损。
2.必需将变频器以及马达的接地端子( ) 接地。
3.务必要在每一部变频器的电源侧加装一个适当的MCCB（无熔线断路器）。
4.变频器内部主回路的直流链接电压高达320VDC 以上。
为了防止发生人体触电的重大事故，绝对不可以用手直接触摸变频器的内部回路。
5.在进行维修、检查时必需先切断电源，并等到基板上的「CHARGE」灯熄灭以后，再以三用电表确认P、X端子之间确实没有电压以后才可以动手。
6.即使是在停止中(电源「ON」、运转开关「OFF」时)，变频器的内部直流链接电压仍然存在。
因此请勿用手触摸变频器的端子台。
7.输出频率必需设定到高于60Hz之前，请先确认马达以及机械系统的安全性。
8.下班或是长时间不使用变频器时，务必要将变频器的电源切断。
9.切勿以投入切断电源的方式来操控变频器运转停止。
☜☜☜☜☜☜ 目录☜☜☜☜☜☜1. 安全上的注意事项2. 确认商品与注意事项3. 安装4. 配线5. 操作器6. 运转7. 机能设定7-1. 设定方法7-2. 机能指令一览表7-3. 机能说明7-4. 串行通信机能8. 保护机能9. 要把变频器判定为故障之前10. 保养、检查与保固11. 标准规格12. 外形尺寸第 3 页第 5 页第7 页第10 页第19 页第22 页第33 页第33 页第38 页第7-3-1 页第7-4-1 页第49 页第54 页第55 页第57 页第59 页1. 安全上的注意事项1-1. 安装时的注意事项1-2. 配线时的注意事项1-3. 使用时的注意事项1-4.SANKEN SAMCO-VM05系列变频器中文操作说明书2000年2月版士林电机自动化事业处营业三课12. 确认产品与注意事项2-1. 确认产品开箱以后请马上做下列确认。
(1)从铭牌的标示来判定这部变频器的型号与容量是否跟您所订购的相同。
图2-1 变频器的铭牌(2)请查看纸箱及变频器的外表有没有因为搬运不慎所致的裂痕或是刮痕，当您发现这类缺失，请立即跟销售商号或士林电机全省各地区的经销商更换新品。
如果一时之间无法联络到经销商的担当人员时，也可以打「(03)597-0921分机231~232」的电话跟士林电机自动化事业处营三课联络。
2-2. 在使用前请注意这些事项1.变频器必需安装在可以满足标准规格表所要求的（包含环境温度、湿度、震动低于0.5G，无阳光直晒、腐蚀性或易燃性气体、油雾、尘埃、棉絮的室内。
）场所内使用。
2.安装后，第一次送电前，请确实地检查输出入配线有没有错误。
特别是电源线（输入）跟马达线（输出）绝对不可以误接，万一错误，送电时变频器会立刻损坏。
以下为您介绍一种万无一失的送电手法。
●确认电源(R、S、T)线的配线：首先请先拆掉马达(U 、V、W)线之后再送电，此时若配线正确变频器的「Ctrl」灯与七段显示器的数字立刻会亮起来。
万一不亮，这就表示配线错误，请立即再确认。
●确认之后再把马达线接回去。
3.环境的温度会直接影响到变频器的使用寿命，所以请尽量降低变频器的周围温度。
4.如果变频器是装设在配电箱或是配电盘内，请您选用大一点的箱体来使用。
还有务必要加装内循环风扇或是换气扇来降低环境温度。
5.绝对不可以在变频器与马达之间加装进相用电容器与突波吸收器。
6.实施绝缘测试时，请依照10-3.以高阻计测试的方法来进行测试。
7.必须在变频器的电源侧加装漏电断路器时，请选用高频对策型的漏电断路器。
8.原则上，请不要在变频器与马达之间串接电磁开关。
因为在变频器运转中投入或切离电磁开关的话，会产生6倍于马达额定电流的马达启动电流，这样会造成变频器过电流跳脱或炸毁。
9.P、PR之间绝对不可以短路。
直流煞车放电电阻的Ω数必需跟第12页所列的数值相等，W数则可以酌量增大。
3. 安装●确认过安全上的注意事项之后，才可以进行下列作业。
否则可能会造成伤害或引起火灾。
3-1. 安装的场所(1)请将变频器装设在清洁、干燥的室内使用。
不可以安装在高温、潮湿、阳光直射、灰尘多、棉 絮多、有腐蚀性气体、有易燃性气体、有油雾的环境里，如果确实无法避免时，请装设在防水 式的配电盘内之后，再配置于这些恶劣的环境下使用。
(2)请装设在低震动（低于0.5G ）的地方。
如果确实无法避免，请务必要加装防震垫片。
3-2 . 安装的方向与间隔、距离(1)(2)(3)装设在配电盘内时，请在配电盘的上方加装一部换气扇，好让变频器的周围温度随时都可以保 持在40℃(H 特性)以下及 30℃(P 特性)以下。
(4)装设在配电盘内时，可以藉由专用的安装配件(选购品)将变频器的散热部分外露于配电盘外面 ，以降低配电盘的内部温度(请参照右下图)。
(5)本装置依据IP-20的保护结构标准制作。
为配合各种使用目的，请将变频器装设于适当的配电 盘 (配电箱)内使用。
当您发现周围温度会达到40℃(H 特性)或30℃(P 特性)以上时，请把变 频器上端的天井盖拿掉。
图3-1 变频器周围的散热间隙图 3-2 散热部分外露于盘外的安装方法多部变频器装设在同一个配电盘内时，切勿纵向排列。
这种排列方式会导致装置在 上面的变频器周温上升、冷却功能失效。
最后可能导致变频器炸毁。
变频器上面不可以装设逆向送风的风扇或马达。
风扇排出的这股气流会造成变频器 散热口气压过高，致使变频器冷却功能失效。
最后可能导致变频器炸毁。
变频器装设在配电盘内时，请注意盘内换气扇的配置位置。
错误的配置方式会造成 变频器的周温上升、冷却功能失效。
最后可能导致变频器炸毁。
图 3-33-3. 上盖的拆卸与安装(1)拆卸方法图 3-4先将上盖底部两侧的上盖固定螺丝松脱(这两个螺丝具有防止脱落的装置，请勿强行取下。
)，再以手握住上盖下方两侧，并向外侧轻拉就可以将上盖取下。
(2)安装方法图 3-5图 3-6将上盖上方的卡槽卡进操作器下方的固定卡槽内，并盖紧上盖，最后再将上盖固定螺丝旋紧 即可。
3-4. 操作器的拆卸与安装(1)拆卸方法首先依照3-3-(1)的方法拆下上盖，再拆下操作器与控制基板之间的连接电缆线(图3-7)。
紧接 着松开操作器右上与左下角固定螺丝(图3-8)之后就可以抽出操作器。
(2)安装方法图 3-7图 3-8首先将操作器塞进操作器的安装孔内，并锁紧右上角与左下角固定螺丝。
再依照3-3-(1)的方 法拆下上盖之后再插妥操作器的连接电缆线。
最后请依照3-3-(2)的方法把上盖装回去。
