公司简介北京北元电器有限公司（简称北元电器），始建于1954年，是一家专注于高端低压电器产品研发、生产和销售的高新技术企业。
公司座落于北京市通州区聚富苑民族产业发展基地，园区占地80余亩，建筑面积45000平米，现有员工1000余名，其中技术研发人员300余人。
北元电器主要产品有：智能型万能式断路器、塑料外壳式断路器、小型断路器、自动转换开关、隔离开关/隔离开关熔断器组、交流接触器、热过载继电器、电涌保护器、控制与保护开关等九大系列。
自主研发推出的新一代BW3、BM5、BB3等系列产品，性能指标达到国内领先水平。
北元电器触头焊接工艺国际领先，拥有美国汉森维德自动焊接机、德国原装进口X荧光镀层测厚仪、超声无损检测系统等各种设备400多台套，建有自动化U型生产检测线二十余条，引进专业的信息化管理系统……不断推动智能制造升级。
北元电器在北京、上海、广州、成都、沈阳等四十多个大中城市设有办事处，营销服务网络覆盖全国。
产品广泛应用于地产、电力、冶金、石化、铁路、市政建设、新能源等各类大型设备、重点工程开发领域的配电系统中。
公司与绿地集团、许继集团等国内一流大型企业建立了战略合作伙伴关系，是多家世界500强企业的优秀配件供应商，所提供的产品深受广大客户的信赖与好评。
北元电器以满足客户需求为导向，以品质铸品牌，以服务铸未来，致力于打造一家具有持续创新能力的卓越制造商。

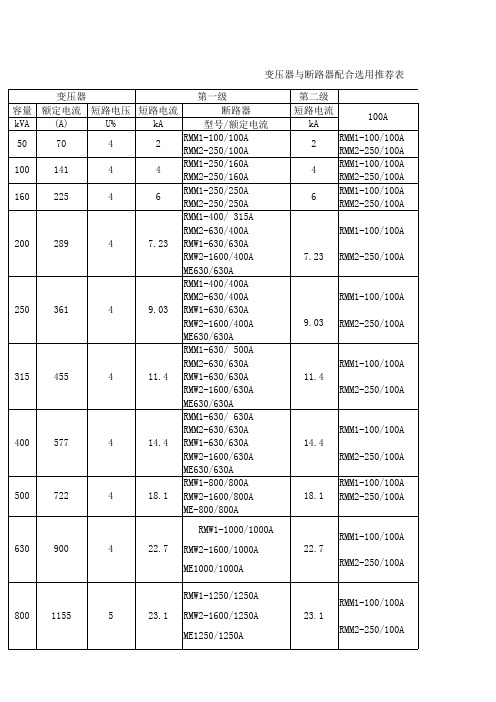

变压器与断路器配合选用推荐表 02-03电机保护选型参考表 04-05低压配电系统示例 06智能型万能式断路器 07-16BW1系列智能型万能式断路器BW2系列智能型万能式断路器BW 系列智能型万能式断路器参数表BW1/BW2门框开孔及安装尺寸塑料外壳式断路器 17-33BM30系列塑壳断路器BM30L 系列塑壳漏电断路器B M30E 系列电子式塑壳断路器BM3系列塑壳断路器BM65系列终端配电产品 34-54BM65-63系列小型断路器BM65N-32系列小型断路器BM65H-125系列高分断小型断路器BM65L-63系列小型漏电断路器BM65NL-32系列小型漏电断路器BM65-63S 系列IC 卡表专用小型断路器BM65-63G 系列小型过压保护断路器BM65-63GQ 系列带过欠压保护小型断路器BM65G-100系列小型隔离开关BM65C 模数化插座BB1系列终端配电产品 55-66BB1-63 系列小型断路器BB1N-32 系列小型断路器BB1L-63 系列小型漏电断路器BB1NL-32 系列小型漏电断路器BB1G-100 系列小型隔离开关BM65/BB1 系列产品附件BB2系列终端配电产品 67-75BB2-63系列高分断小型断路器BB2L-63系列漏电断路器BB2-63PT 计量回路专用断路器BB2G-125系列隔离开关目 录电涌保护器 76-79BU1系列电涌保护器BU3系列电涌保护器家用接触器 80-81BC3系列家用接触器自复式过欠压保护器 82-84BV1自复式过欠压保护器隔离开关 85-90BG1系列隔离开关BGR1系列隔离开关熔断器组自动转换开关 91-100BQ1系列自动转换开关BQ3系列自动转换开关交流接触器 101-120BJ2(Z)-09~800系列交流接触器BJ2(N)-09~800系列可逆接触器BJ2C 系列切换电容器接触器BJ2Q 系列星-三角起动器BF 系列辅助触头组/BS1系列辅助触头(空气延时式)BJR1系列热过载继电器控制与保护开关 121-124BK2系列控制与保护开关BK2D 系列双速控制与保护开关BK2J 系列星三角减压启动器直流配电系列产品 125-149BM30TD 系列直流塑壳断路器BM30D 系列直流塑壳断路器BM30DB 系列选择性直流塑壳断路器BM3D 系列直流塑壳断路器BM3DB 系列选择性直流塑壳断路器BM3DP 系列光伏专用直流塑壳断路器BM30G 系列直流塑壳隔离开关BB2D-63系列小型直流断路器BB2D-63H 系列高分断小型直流断路器BB2D-63T 系列通讯专用小型直流断路器BB2DB-63系列选择性小型直流断路器BB2D-63PV 系列光伏专用小型直流断路器2注：1.计算的依据： 上级电网的短路功率为500MVA ； 变压器为10kV/0.4kV2.如开关柜额定冲击耐受电压8000V，则BM30-63改为BM30-100变压器与断路器配合选用推荐表低压配电系统示例3电机保护选型参考表用于轻载三角启动的电动机回路配合选用参考表（Ue=400V,Iq=50kA)4低压配电系统示例用于轻载直接启动的电动机回路配合选用参考表（Ue=400V,Iq=50kA)注：对于水系统、皮带系统等严酷场所，建议选取断路器时，其额定电流应为电机额定电流的1.5倍以上。
断路器与上下级电器保护特性的配合要求配电系统中，并非只有断路器，还存在许多别的电器，需考虑断路器与上下级保护电器特性的配合。
最好将各个电器的保护特性绘于坐标上，以比较其特性的配合情况。
其配合须考虑以下条件：1、断路器的长延时特性低于被保护对象(如电线、电缆、电动机、变压器等)的允许过载特性。
2、低压侧主开关短延时脱扣器与高压侧过电流保护断电器的配合级差为0.4～0.7s，视高压侧保护继电器的型式而定。
3、低压侧主开关过电流脱扣器保护特性低于高压熔断顺的熔化特性。
4、断路器与熔断器配合时，一般熔断器作为后备保护。
应选择交接电流小于断路器的短路通断能力的80%，当短路电流小于时，应由熔断器动作。
5、上级断路器短延时整定电流≥1.2倍下级断路器短延时或瞬时(若一级无短延时)整定电流。
6、上级断路器的保护特性和下级断路器的保护特性不能交叉。
在级联保护方式时，可以交叉，但交点短路电流应为下有断路器的80%。
7、在具有短延时和瞬时动作的情况下，上级断路器瞬时整定电流≤下级断路器的延时通断能力，并≥1.1倍下级断路器进线处的短路电流。
断路器与上下级电器保护特性的配合要求（二）断路器与上下级电器保护特性的配合是电气系统中安全运行和故障保护的关键之一。
断路器作为电气系统的保护装置，可以通过断开电路来保护电气设备和人身安全。
然而，要使断路器与上下级电器保护特性相互配合，需要考虑多个方面的因素。
首先，需要考虑断路器的保护特性与上下级电器的额定电流和额定电压相匹配。
断路器的额定电流应与上下级电器的额定电流相一致或略大一些，以确保在电路发生过载时，断路器能够及时切断电路。
此外，断路器的额定电压也需要与上下级电器的额定电压相匹配，以保证断路器能够正常工作。
其次，断路器与上下级电器保护特性的配合还需要考虑短路保护。
当电路发生短路时，瞬间电流会迅速增大，如果断路器的短路保护时间过长，就会延缓短路故障的处理，甚至可能造成严重的损坏。
施耐德断路器选择1进线和分段断路器－空气断路器1.1一般规定变压器容量S≤800kV A，断路器选用MT06~16N 分断能力I cu=I cs=50kA, I cw=36kA (1s)控制单元选用Micrologic 5.0A变压器容量S ≥1000kV A，断路器选用MT20~40H1-H2分断能力I cu=I cs=65-100kA,I cw=65-85kA (1s)控制单元选用Micrologic 5.0A1.2应用举例配电变压器S9-630KV A, 4.5%,二次侧额定电流I n2＝909A，最大工作电流I2max＝957A，二次侧最大三相短路电流I k＝17.91kA，最小16.2kA1.2.1进线断路器选用MT12N2, 1250A,4P空气断路器,额定电流I n＝1250A(1)过载长延时保护－反时限，t＝k/I2整定电流：I r=1.05×957=1005A,取I r=0.8I n=1000A（整定范围500 ~ 1250A）即0.4~1.0I n长延时整定时间(6I r的动作时间)要与以下条件配合：1)应躲过最大一台电动机起动时间，或自动再起动时间；2)变压器二次侧最大短路时，过载保护动作时间不小于0.4s，即K=179102⨯0.45=(6⨯I r)2⨯t r=60002⨯t r得t=4.01s取t r＝4 s或t r＝8 s（级差为4s）当变压器过载1.3倍，即I=1.3⨯957=1244A时，若t r=4s保护动作时间：t=(60002⨯4)÷12442=93 s 可见，太保守－完全没有发挥变压器的过载能力取t r=8s(2)短路短延时保护整定电流I sd的整定应取以下两种情况最大者：1）一台变压器带总负荷（不含最大电动机负荷）加上最大一台电动机的起动电流；2）一台变压器带50％总负荷，加上另一段母线上电动机自动再起动电流；有时，为了简化计算，可取2.0~2.5倍变压器额定电流，即认为变压器最大尖峰电流不超过额定电流的2~2.5倍。
1400-062-0606低压产品选型手册Low-Voltage Product Selection ManualReliable electrical safety partner 值得信赖的电气安全伙伴2公司简介200350034400-062-0606低压产品选型手册Low-Voltage Product Selection Manual5目录6低压产品选型手册变压器与断路器配合选用推荐表 08电机保护选型参考表 10低压配电系统示例 12智能型万能式断路器BW1系列智能型万能式断路器 13BW1A 系列智能型万能式断路器 15BW1控制器功能表 17BW3系列智能型万能式断路器 18BW3控制器功能表 22塑料外壳式断路器BM30系列塑料外壳式断路器 23BM30L 系列带剩余电流保护塑料外壳式断路器 27BM30E 系列电子塑料外壳式断路器 30BM3系列塑料外壳式断路器 33BM3L 系列带剩余电流保护塑料外壳式断路器 37BM3E 系列电子塑料外壳式断路器 40BM5系列塑料外壳式断路器 43BM5Z 系列智能型塑料外壳式断路器 46BM65系列终端产品BM65H-125系列小型断路器 50BM65HL-125系列带剩余电流保护小型断路器 51BM65-63S 系列IC 卡表专用小型断路器 52BM65-63GQ 系列过欠压保护小型断路器 53BM65C 模数化插座 54BM65系列产品附件 55BB2系列终端产品BB2-63系列小型断路器 58BB2L-63系列带剩余电流保护小型断路器 59BB2-63PT 计量回路专用小型断路器 60BB2G-125系列小型隔离开关 61BB2系列产品附件 62BB2A 系列终端产品BB2A-63系列小型断路器 65BB2AL-63系列带剩余电流保护小型断路器 66BB2AN-40系列小型断路器 67 BB2ANL-32带剩余电流保护小型断路器 68 BB2ANL-40系列带剩余电流保护小型断路器 69 BB2ANL-40L系列带剩余电流保护小型断路器 70 BB2ANL-63系列带剩余电流保护小型断路器 71 BB2AG-125系列隔离开关 72 BB2AH-125系列小型断路器 73 BB2AHL-125带剩余电流保护小型断路器 74 BB2A-63系列产品附件 75 BLM1系列电磁式漏电保护开关 79电涌保护器BU1系列电涌保护器 80 BU3系列电涌保护器 81 BSCB系列电涌后备保护器 82家用接触器BC3系列家用接触器 83自复式过欠压保护器BV1自复式过欠压保护器 84 BP2系列配电箱 85隔离开关BG1系列隔离开关 86 BGR1系列隔离开关熔断器组 89 BG3-100系列隔离开关 91自动转换开关电器BQ1系列自动转换开关电器 92 BQ1A系列自动转换开关电器 94 BQ3系列自动转换开关电器 96 BQ3A系列自动转换开关电器 98 BQ5系列自动转换开关电器 100 BQ3W系列旁路型自动转换开关电器 102交流接触器BC2(Z)-09~800系列交流接触器 103 BC2(N)-09~800系列可逆接触器 106 BC2-1050~2650系列交流接触器 109 BC2C系列切换电容器接触器 111BC2Q系列星-三角起动器 113 BF系列辅助触头组/BS1系列辅助触头(空气延时式) 115 BR2系列热过载继电器 117控制与保护开关BK2系列控制与保护开关 119 BK3系列控制与保护开关 121 BK2D系列双速控制与保护开关 122 BK2J系列星三角减压启动器 122 BD1系列电动机保护断路器 124直流配电系列产品BM30D系列直流塑料外壳式断路器 126 BM30DB系列选择性直流塑料外壳式断路器 128 BM3D系列直流塑料外壳式断路器 130 BM3DB系列选择性直流塑料外壳式断路器 132 BM30G 系列直流塑料外壳式隔离开关 134 BB2D-63系列直流小型断路器 136 BB2D-63H系列直流小型断路器 136 BB2D-63T系列通讯专用直流小型断路器 137 BB2DB-63系列选择性直流小型断路器 138 BB2CD-63系列直流小型断路器 139 BB2CDB-63系列选择性小型直流断路器 140 BB2CD、BB2CDB系列产品附件 141 BV系列电气火灾监控系统BV系列电气火灾监控器 144 BV系列电气火灾探测器 145剩余电流互感器 146温度传感器 146 BV系列消防设备电源状态监控器 147 BV系列电源监控探测器 148 BV系列防火门监控器 149 BV 系列余压监控器 151 BV系列消防应急照明和疏散指示系统应急照明控制器153 BV系列消防应急照明和疏散指示系统集中电源 154 BV系列消防应急照明和疏散指示系统疏散指示灯具 155 BV系列消防应急照明和疏散指示系统应急照明灯具 158781.计算的依据：上级电网的短路功率为500MVA ； 变压器为10kV/0.4kV2.如开关柜额定冲击耐受电压8000V ，则BM30-63改为BM30-100低压配电系统示例10电机保护选型参考表用于轻载三角启动的电动机回路配合选用参考表（Ue=400V,Iq=50kA)低压配电系统示例用于轻载直接启动的电动机回路配合选用参考表（Ue=400V,Iq=50kA)1.5倍以上。
