最新人教版物理八年级上册《光的折射》练习含答案

第四单元光现象第4节光的折射1．光从空气斜射入玻璃中，入射角为60°，那么折射角可能〔〕A．等于0°B．小于60°C．等于60°D．大于60°【答案】B【解析】根据从空气斜射入玻璃中时，入射角为60°，折射角小于入射角。

故B正确、ACD错误。

应选：B。

2．人看见河里有一条“鱼〞，假设用激光手电筒瞄准看到的“鱼〞，那么以下说法正确的选项是〔〕A．激光能射中鱼B．激光射向鱼的下方C．激光射向鱼的上方D．无法确定激光的位置【答案】A【解析】水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，我们看到的是变浅的鱼的虚像，如图〔光的传播路径为水→空气〕：当激光对着看到的鱼的虚像照射时〔光的传播路径为空气→水〕，根据光路的可逆性，实际光线经过折射后能射中鱼，故A正确，BCD错误。

应选：A。

3．渔民用激光枪射鱼，应该使激光对准〔〕A．看到的鱼B．看到的鱼的上方C．看到的鱼的下方D．看到的鱼的左上方【答案】A【解析】鱼射出的光线在水面处发生折射，折射光线进入眼睛，光的折射中光路是可逆的，从看到鱼的位置正对鱼照射，能把鱼照亮，所以渔民应瞄准看到“鱼〞的开始射击。

应选：A。

4．手电筒发出的光垂直地照射到一个空的烧杯的底部。

光线投射到烧杯底部的光圈如图中虚线所示，把水倒入烧杯中，烧杯注满水时，烧杯底部的光圈会变化为图中的〔〕A．B．C．D．【答案】B【解析】当光从空气斜射入水中时，折射角小于入射角，以下图为最左边和最右边折射光线的光路〔注意黑色光线表示没有折射时的光线，红色表示折射后的光线〕：从图中可以看出，折射光线在原来光线的内侧，由此可以联想都周围光线都是如此，故B图为正确图形。

应选：B。

5．下面图中，哪一幅图正确表示了光从空气进入水的光路〔〕A．B．C．D．【答案】B【解析】A、光从空气斜射入玻璃中，折射角应小于入射角，而图中折射角却大于入射角，故本选项错误。

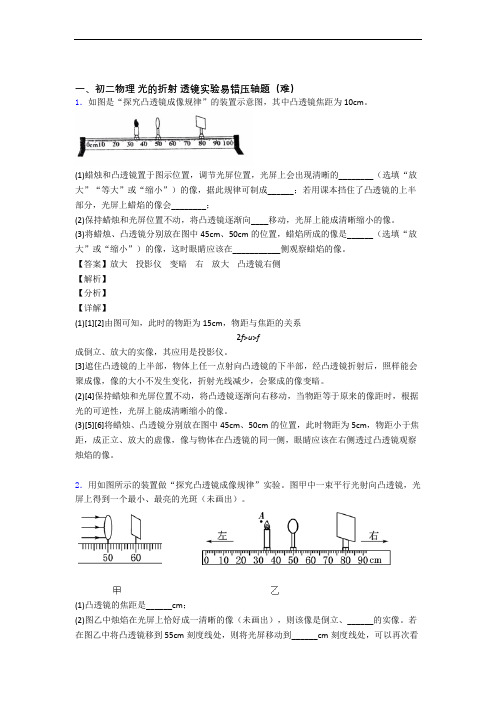

一、初二物理光的折射透镜实验易错压轴题（难）1．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。

(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。

【答案】放大投影仪变暗右放大凸透镜右侧【解析】【分析】【详解】(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系2f>u>f成倒立、放大的实像，其应用是投影仪。

[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。

(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。

(3)[5][6]将蜡烛、凸透镜分别放在图中45cm、50cm的位置，此时物距为5cm，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。

2．用如图所示的装置做“探究凸透镜成像规律”实验。

图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

(1)凸透镜的焦距是______cm；(2)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、______的实像。

若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到清晰的像；(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向______（左/右）移动才能再次看到清晰的像，若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更______（选填“大”或“小”）的凸透镜，也能够在光屏上看到清晰的像；(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向______（左/右）移动，“烛焰尖部”又会变清晰。

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验(1)实验前，组装并调整实验器材，使烛焰中心和光屏中心位于凸透镜的______上。

(2)在图示位置时，烛焰恰好在光屏上成清晰的像，这个像的成像原理与___________（选填“放大镜”、“投影仪”或“照相机”）相同。

此时不小心在凸透镜上溅了一个小泥点，则光屏上________(选填“有”或“没有”)小泥点的像或影子。

当蜡烛燃烧一段时间后会变短，烛焰的像会往_______偏离光屏中心。

(3)若将蜡烛向左移动少许，光屏上的像变模糊。

若要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏向___________移动，此时像的大小比原来的像要________些。

②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_______________（选填“近视眼镜”或“远视眼镜”）。

(4)若小明保持蜡烛和光屏的位置不动，移动凸透镜到________cm刻度线处，光屏上能再次成清晰的像，像的大小较之原来_________（选填“变大”、“变小”或“不变”）。

【答案】主光轴投影仪没有上左小近视眼镜65变小【解析】【分析】(1)探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，使烛焰和光屏的中心位于凸透镜的主光轴上，像才能呈在光屏的中心。

(2)凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像，应用于投影仪或幻灯机；凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗；实验一段时间后，蜡烛变短了，根据过光心不改变方向，判断透镜的移动方向。

(3)①根据凸透镜成实像时，物远（物距变大）像近（像距变小）像变小。

②凸透镜对光线有会聚作用，凹透镜对光线有发散的作用。

八年级物理光的折射练习题Prepared on 21 November 2021光的折射练习题一、填空题1.光从空气斜射入水中时，折射角__________入射角（填”大于”或”小于”）；若使入射光线远离法线，则折射角将__________。

2.古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的现象，“池水映明月”说的就是光的__________现象。

3.如图所示，光在空气和水的分界面上发生反射和折射现象，其中__________是法线，是界面，__________是入射光线，__________是反射光线，__________是折射光线，__________是入射角，__________是折射角，__________（填“左侧”或“右侧”）是水。

二、选择题1.下列现象中，属于光的折射现象的是（）A.人站在河边能看见水中的鱼B.人站在河边能看见自己在水中的像C.用潜望镜观看远处的景物D.小孔成像2.(2010北京模拟)下列实例中，属于光的折射现象的是（）A.斜插在水中的筷子“变弯”了B.湖边垂柳在湖面形成美丽的倒影C.人在路灯下行走，地面上会出现人的影子D.阳光穿透茂密的树叶间隙，在地面形成圆形光斑3.“君到姑苏见，人家尽枕河”，站在岸边的人通过平静的水面看到“姑苏人家”在水中的倒影。

该“倒影”是（）A.光的反射所成的虚像B.光的折射所成的虚像C.光的反射所成的实像D.光的折射所成的实像4.物体被毛玻璃遮住后就看不见了，其原因是物体（）A.射向毛玻璃的光在毛玻璃表面被全部反射了B.射向毛玻璃的光一部分被毛玻璃反射，另一部分被吸收了C.射向毛玻璃的光在毛玻璃表面发生了漫反射和折射D.毛玻璃是不透光的5.日常生活和自然界中有许多光现象，以下现象与物理知识的对应关系错误的是（）A.日食和月食——光的直线传播B.景物在水中的倒影——平面镜成像C.雨后彩虹——光的反射D.夏天，柏油路面上远远望去好像有一层水——光的折射6.在星光灿烂的夜晚，仰望天空，会看到繁星在夜空中闪烁，好像顽皮的孩子在不时地眨着眼睛，形成这种现象的原因是（）A.星光被其他星体瞬间遮挡的结果B.星星发光是断断续续的C.星光被大气层反射的结果D.星光被大气层折射的结果7.如图中所示的军事观察孔，图中的虚线表示空气孔的观察范围，现在在孔中嵌入玻璃砖后，观察的范围将（）A.变大B.变小C.不变D.无法确定8.如图所示，在杯中A处有一发光点，发出一束光，在杯壁B 处形成一光斑，当向杯中加水时，下列说法正确的是（）A.水面至CD处时，光斑仍在B处B.水面至CD处时，光斑移至B处的下方C.水面至EF处时，光斑仍在B处D.水面至EF处时，光斑移至B处的上方9.若入射角大于折射角，则光可能是（）A.从水中斜射入空气中B.从空气中斜射入水中C.从水中垂直射向空气中D.从空气中垂直射向水中10.在如图所示的四种情景中，属于光的折射现象的是（）11.如图，能正确表示光从空气进入水中的光路是（）12.人看到水池里的月亮和鱼的像，它们的形成分别是哪种现象（）A.都是折射现象B.都是反射现象C.前者是折射现象，后者是反射现象D.前者是折射现象，后者是折射现象三、作图题1.图1是一束从空气斜射向玻璃的光线，入射角为60°，请在图中标出入射角的位置，并画出折射光线(大致方向)。

4.4光的折射同步练习一．选择题1．如图所示，由于光的折射形成的是（）A．倒立的“烛焰”B．变幻的“手影”C．“折断”的铅笔D．金色的“日环”2．光线从空气斜射入水中，入射角是30°，则折射角可能是（）A．0°B．25°C．30°D．45°3．在透明玻璃杯的杯底放一枚硬币，然后倒入一些水。

把杯子端到眼睛的高度，再慢慢下移。

当杯子下移到某一位置时，可以看到杯中有大、小两枚硬币。

下列说法中正确的是（）A．“大硬币”在上，“小硬币”在下B．“大硬币”在下，“小硬币”在上C．“大硬币”是光在水面发生折射形成的D．“小硬币”是光在杯侧壁发生折射形成的4．如图所示，笔在水中发生了“折断”，以下四幅光路图中，能正确说明产生这一现象的原因的是（）A．B．C．D．5．陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不见硬币（如图甲），往茶杯中倒入一些水后，又能够看见硬币了（如图乙）。

能正确反映其中奥秘的光路图的是（）A．B．C．D．6．潜水员在水中看见岸上的“景物”实质是（）A．景物的虚像，像在景物的上方B．景物的实像，像在景物的下方C．景物的实像，像在景物的上方D．景物的虚像，像在景物的下方7．为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但光在盐水中并不是沿着直线传播，而是发生了弯曲，如图所示。

这是由于（）A．光从空气到玻璃发生了折射B．盐水不均匀使光发生了弯曲C．光发生了色散D．光从玻璃到盐水发生了折射8．手电筒发出的光竖直向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑（如图中虚线所示），若再向烧杯中注水到一定高度时，烧杯底部的光圈会变为如图中的（）A．B．C．D．9．如图所示，一束光射入杯中，在杯底形成光斑S．逐渐往杯中加水，图中光斑大致位置的光路图正确的是（）A．B．C．D．10．一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。

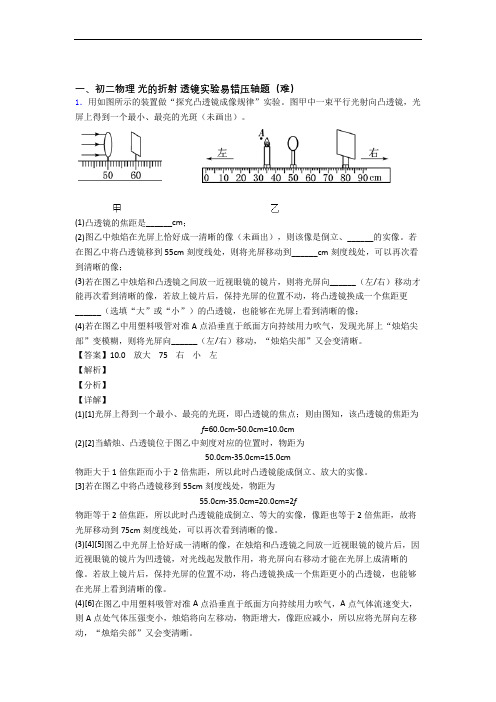

一、初二物理光的折射透镜实验易错压轴题（难）1．用如图所示的装置做“探究凸透镜成像规律”实验。

图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

(1)凸透镜的焦距是______cm；(2)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、______的实像。

若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到清晰的像；(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向______（左/右）移动才能再次看到清晰的像，若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更______（选填“大”或“小”）的凸透镜，也能够在光屏上看到清晰的像；(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向______（左/右）移动，“烛焰尖部”又会变清晰。

【答案】10.0 放大 75 右小左【解析】【分析】【详解】(1)[1]光屏上得到一个最小、最亮的光斑，即凸透镜的焦点；则由图知，该凸透镜的焦距为f=60.0cm-50.0cm=10.0cm(2)[2]当蜡烛、凸透镜位于图乙中刻度对应的位置时，物距为50.0cm-35.0cm=15.0cm物距大于1倍焦距而小于2倍焦距，所以此时凸透镜能成倒立、放大的实像。

[3]若在图乙中将凸透镜移到55cm刻度线处，物距为55.0cm-35.0cm=20.0cm=2f物距等于2倍焦距，所以此时凸透镜能成倒立、等大的实像，像距也等于2倍焦距，故将光屏移动到75cm刻度线处，可以再次看到清晰的像。

(3)[4][5]图乙中光屏上恰好成一清晰的像，在烛焰和凸透镜之间放一近视眼镜的镜片后，因近视眼镜的镜片为凹透镜，对光线起发散作用，将光屏向右移动才能在光屏上成清晰的像。

若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更小的凸透镜，也能够在光屏上看到清晰的像。

《光的折射》课时练习1.一束光线斜射到两种介质的界面上,它与界面成20°,反射光线跟折射光线的夹角恰好是90°,则入射角、折射角分别是( )A.20°、70°B.20°、20°C.70°、20°D.70°、70°2.小明在一只空碗中放一枚硬币,后退到某处眼睛刚好看不到它。

另一位同学慢慢往碗中倒水时,小明在该处又看到硬币。

这种现象可以用下列哪个光路图来解释( )3.某同学进入泳池前以为池水很浅,踩下去后却有一种“踏空”的感觉,则水的实际深度要比看上去深一些,其原因是( )A.光的直线传播B.光的反射C.光的折射D.光路可逆4.小明站在池塘边看见水中A点有一条鱼,下面相关叙述不正确的是( )A.小明看到的是鱼的虚像B.鱼的实际位置在B点C.用激光笔瞄准A点能照射到鱼D.用激光笔瞄准B点能照射到鱼5.下列现象由于光的折射形成的像是( )6.下列现象属于光的折射的是( )A.透过草叶上的露珠看到了被放大的叶脉B.从不同方向都看到了桌面上的苹果C.在台灯下写字时,纸面上出现了手的影子D.房间的墙壁上装有大的平面镜,增大了视觉空间7.远看浅浅的湖(河)水,一旦涉入水中后,才发现水的实际深度比看到的要深许多,如图所示。

水对眼睛的这种欺骗,对于想游泳的同学存在很大的安全隐患,我们必须要警惕。

造成这一现象的主要原因是( )A.光的直线传播B.光发生了折射C.光发生了反射D.某些人的幻觉8.如图为光在空气和玻璃间传播的情况,由图可知,入射光线是 ,折射角是 ,玻璃在侧。

9.如图所示,一束光从空气斜射入水中,此时入射角为度,折射角 (填“大于”“等于”或“小于”)入射角;增大入射角时,折射角 (填“增大”“不变”或“减小”)。

作图题10.如图所示,一束光从空气斜射向水面。

请画出折射光线。

11.将一平面镜斜放在装有水的水槽中,有一束光线垂直射向水面,如图所示,请画出这束光线在水中行进最后射出水面的光路图。

【答案】如图所示【解析】先过折射点O垂直水面作出法线，根据折射角大于入射角，在法线左侧的水中画出入射光线，方向指向入射点；然后再根据反射角等于入射角做出反射光线7．（2021烟台）如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C 处）看到物体在B处，请画出小明看到物体A的光路图。

【答案】如图所示【解析】来自A的光线斜射向水面时会发生光的折射，折射角大于入射角，人逆着折射光线看到的是A的虚像，即B点；连接眼睛C点和B点，与水面的交点即为入射点O；则AO为入射光线，OC为折射光线8．（2021重庆）如图所示的光现象中可以用光的折射解释的是（ ）A．后视镜中的汽车B．夜空中的光柱C．池底变浅的游鱼D．湖水中的夕阳【答案】C【解析】A.汽车的后视镜是凸面镜，后视镜中的汽车是光的反射形成的，故A不合题意。

B.夜空中的光柱是由于光是沿直线传播形成的，故B不合题意。

C.池底游鱼是光线通过水、空气进入人眼看到鱼的像，当光线从水中进入空气中时会发生偏折，故属于光的折射现象，故C符合题意。

D.湖水中的夕阳是由于光的反射现象形成的，故D不符合题意。

9．（2021黄石）下列事例中，属于光的折射现象的是（ ）A．小孔成像B．渔民叉鱼C．潜望镜D．古人日晷计时【答案】B【解析】A、小孔成像是由光沿直线传播形成的，故A不符合题意；B、渔民叉鱼是一种由光的折射产生的现象，是光从水中传播到空气发生折射引起的，故B符合题意；C、因潜望镜内部装有平面镜，且平面镜成等大正立的虚像，成像原理是光的反射现象，故C不符合题意；D、由于光沿直线传播，当光遇到不透光障碍物后，被障碍物挡住，于是在障碍物后面就形成影子；日晷就是利用影子的方向、长短粗略判断时刻的计时仪器，故D不符合题意。

10．下列关于折射现象的说法中，正确的是（）A．光从空气进入水中时，折射角一定大于入射角B．光从空气进入水中时，折射角一定小于入射角C．光从水进入空气中时，传播方向有可能不变D．光从水进入空气中时，传播方向一定改变【答案】C【解析】光从一种介质进入另一种介质，有直射和斜射两种情况：直射时光线不发生偏折，折射角等于入射角；斜射时光线发生偏折，光从空气进入水中时，折射角小于入射角，光从水进入空气中时，折射角大于入射角.11．当光从空气斜射入玻璃时,如果改变入射角,使入射角减小,则( )A．反射角减小,折射角不变B．反射角减小,折射角减小C．反射角不变,折射角减小D．反射光线与折射光线间的夹角减小【答案】B【解析】当光从空气斜射入水或其他介质中时,折射光线与入射光线和法线在同一平面内,折射光线与入射光线分居法线两侧;折射角小于入射角;当入射角增大时,折射角也随着增大;入射角逐渐减小,则折射角也逐渐减小,但总大于折射角;从而可知当光从空气斜射入玻璃时,如果改变入射角,使入射角减小,则反射角减小,折射角也减小.所以选项B正确.12．有经验的渔民使用钢叉捕鱼时,钢叉要对准看到的“鱼”的下方叉,因为实际的鱼在看到的“鱼”的下方.如图所示的四幅图中,能正确反映渔民看到“鱼”的光路图是( )【答案】A【解析】看到水中的鱼,是鱼反射的光线,经过水面的折射进入眼中.折射过程中,光由水进入空气,折射角大于入射角,所以人看到的鱼的位置偏高,据此判断A正确,B,C,D错误.13．小明仔细观察了如图所示的光路图，总结出以下几条结论，其中不正确的是( )A．光在同一种均匀介质中沿直线传播B．光发生反射时，反射角等于入射角C．光从空气斜射入玻璃时，入射角大于折射角D．光从玻璃斜射入空气时，折射角小于入射角【答案】D【解析】选此题综合考查了光的直线传播、光的反射定律和光的折射规律,当光从玻璃斜射入空气中时折射角大于入射角,故选D.14．（2021辽阳）小红在平静的湖边看到“鸟在水中飞，鱼在鸟上游”，如图所示，对画面中的现象解释正确的是（ ）【答案】如图所示【解析】先根据平面镜成像特点确定发光点S的像点S',平面镜成的像是反射光线反向延长线的交点,所以过P点的光线反向延长线一定过S',确定出入射点,就很容易完成折射光路了.注意虚线、实线. 17．（2021辽阳）如图所示，水池的侧壁上安装了一盏小射灯A，B点是它在水中像的位置，A发出的一束光经水面折射后在池底C点形成光斑。

一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗3．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。

第4节光的折射一、知识梳理：1．光的折射折射现象：光从一种介质斜射入另一种介质时发生偏折的现象．光的折射规律：(1)折射光线、入射光线和法线在；(2)折射光线和入射光线分居在的两侧；(3)当光从空气斜射入水或其他介质中时，折射角入射角；当光从水或其他介质斜射入空气中时，折射角入射角．2．生活中的折射现象现象：池水看起来比实际的；筷子在水中的“”现象；海市蜃楼；有经验的渔民都知道，只有瞄准鱼的才能叉到鱼．二、练习知识点1光的折射规律1．某小组选用了图甲中光源、水、水槽、可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水中时的折射规律”．甲乙丙(1)图甲中，光从空气射入水中，入射点为O点，则入射角是∠，折射角是∠．(2)使用可折转的光屏，是为了观察折射光线和入射光线是否．(3)光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′…4和4′分别表示各次入射光线和对应的折射光线的位置．由此可见，光从空气斜射入水中时，折射角随入射角的增大而，且折射角(填“大于”“等于”或“小于”)入射角．当光从空气垂直射入水中时，入射角为__ __度，折射角等于__ __度．(4)该小组一位同学让光沿FO射向水面时，看到折射光线沿OE射出，这说明．同时说明光从水中斜射入空气中时，折射角(填“大于”“小于”或“等于”)入射角．2．当光从空气斜射进入玻璃中时，会发生折射，如图所示，画出的折射光路正确的是( )3．光从空气倾斜射入水中，入射角为60°，折射角可能为( )A．0°B．40°C．60°D．90°4．图中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′的大致位置．知识点2生活中的折射现象5．下列现象中，是由于光的折射形成的是( )A.水中倒影B.小孔成像C.海市蜃楼D.墙上手影6．夏天，当你漫步在锦江河畔的时候，常常会看到河面美丽的“倒影”，是由于光的形成的；有时也会看见一群群“鱼儿”在河里自由自在地游来游去，这是由于光的形成的．7．诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷．其实诗人观察到的落日并非太阳的实际位置(如图所示)，而是太阳光经过不均匀的大气层发生了所成的像，太阳实际在图中(填“甲”或“乙”)的位置．8．面对清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为人们看到的池水深度和它的实际深度并不相同，下面四幅图能正确解释此现象的是( )A B C D9．如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向( )A．B点B．B点上方C．B点下方D．B点左方或右方10．一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角，如图所示．若反射光线与折射光线的夹角为83°，则反射角的大小为，折射角的大小为．11．小罗和小邓在探究“光的折射规律”时，通过实验收集到的实验证据：当入射角为45°时，折射角为30°.但粗心的小罗没有及时在图中标出折射光线的位置，请你在图中标出折射光线及折射角；根据图示可知光的传播方向改变的角度是．12．当水中的光源发出光斜射到空气中时，折射角(填“大于”“等于”或“小于”)入射角．当你在露天游泳池游泳时，潜入水中观看池边树梢，看到的是树梢的(填“实”或“虚”)像，像的位置比树梢的实际位置(填“高”“低”或“一样高”)．13．如图，一束光射入水中，在水底形成光斑．请根据入射光线和光斑，画出水面的反射光线和水中的折射光线．14．有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作会使光斑向左移动的是( )A．保持水面高度不变使激光笔向右平移B．保持激光射入角度不变使水面上升C．保持激光射入角度不变使水面下降D．保持水面高度和入射点不变使激光入射角增大15．如图所示，光在玻璃和空气的界面CD处同时发生了反射和折射，以下说法正确的是( ) A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃参考答案一、知识梳理：1．光的折射折射现象：光从一种介质斜射入另一种介质时__传播方向__发生偏折的现象．光的折射规律：(1)折射光线、入射光线和法线在__同一平面内__；(2)折射光线和入射光线分居在__法线__的两侧；(3)当光从空气斜射入水或其他介质中时，折射角__小于__入射角；当光从水或其他介质斜射入空气中时，折射角__大于__入射角．2．生活中的折射现象现象：池水看起来比实际的__浅__；筷子在水中的“__折断__”现象；海市蜃楼；有经验的渔民都知道，只有瞄准鱼的__下方__才能叉到鱼．二、练习1．(1)__EOC__，__FOD__．(2) 在同一平面内__．(3) __增大__，__小于__ ．__0__ ，__0__ ．(4) __光在折射时光路是可逆的__．__大于__ ．2．C3．B4．解：5．C6．__反射__ ；__折射__ ．7．__折射__ ，__乙__ ．8．C9．A10．__53°__，_44°__．11．__15°__．解：12．_大于_.__虚__,__高__ ．13．解：14．B 15．D。
