连续梁边跨及中跨合拢段施工控制要点发表时间：2018-12-25T16:33:17.687Z 来源：《基层建设》2018年第33期作者：韩宝林[导读] 摘要：连续梁边跨及中跨合拢段施工是一项系统工程，施工工艺复杂、技术难度高、必须对各个环节严格把控，做好日常的工序验收，只有这样才能确保桥梁工程施工的安全、质量。
天津新亚太工程建设监理有限公司天津 300251摘要：连续梁边跨及中跨合拢段施工是一项系统工程，施工工艺复杂、技术难度高、必须对各个环节严格把控，做好日常的工序验收，只有这样才能确保桥梁工程施工的安全、质量。
关键词：连续梁；合拢段；工序；控制要点引言目前，连续梁边跨及中跨合拢段施工已成为桥梁施工中较为成熟的工艺，施工中也积累了不少经验，本文主要从地基处理、支架拼装、边跨直线段施工、边跨合拢段施工、中跨合拢段施工工序等进行分析，阐述每道工序的控制要点。
1、地基处理首先将地表层松散沙土挖出并挖至换填深度，基坑底部采用片石换填挤压密实，待压实后在其上部换填100cm厚的建筑垃圾，其表层用碎石找平，然后采用振动压路机夯实碾压，最后浇筑20cm厚C15混凝土作为支架基础。
处理完成后的地基底承载力不小于8MPa，压实度控制在95％以上。
2、支架拼装及验收在混凝土基础上进行支架搭设。
首先根据施工方案图在基础顶面上定出支架的布置位置，再根据梁底及地面标高，确定好立杆以及上部纵、横分配梁的标高，然后开始放置底托，要求底托位置精确，高度调至计算高度。
3、底模铺设及侧模安装支架拼装完毕即可进行底模的铺设。
之后侧模采用成型大块钢模，并带有侧模桁架，分块进行拼装，模板间用螺杆连接。
利用吊车将侧模提升至支架顶与底模板靠紧，并支承于底模分配横梁上。
侧模吊装就位后，应在侧模翼缘板底设钢管支撑，防止其倾斜。
随后根据已调好的底模来调整侧模高度及垂直度，然后在左右侧模之间穿φ20的拉条。
为防止漏浆，侧模之间，侧模与底模之间应贴双面胶带，侧模立好后，在两端头节段线上安装腹板及底板端头模板。

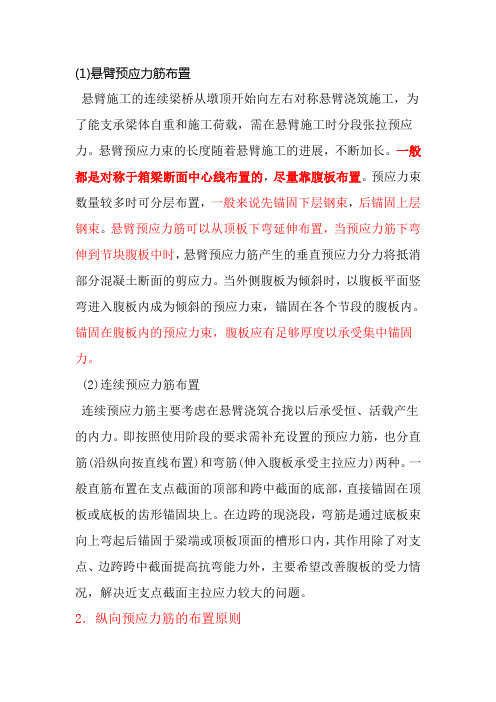

(1)悬臂预应力筋布置悬臂施工的连续梁桥从墩顶开始向左右对称悬臂浇筑施工，为了能支承梁体自重和施工荷载，需在悬臂施工时分段张拉预应力。
悬臂预应力束的长度随着悬臂施工的进展，不断加长。
一般都是对称于箱梁断面中心线布置的，尽量靠腹板布置。
预应力束数量较多时可分层布置，一般来说先锚固下层钢束，后锚固上层钢束。
悬臂预应力筋可以从顶板下弯延伸布置，当预应力筋下弯伸到节块腹板中时，悬臂预应力筋产生的垂直预应力分力将抵消部分混凝土断面的剪应力。
当外侧腹板为倾斜时，以腹板平面竖弯进入腹板内成为倾斜的预应力束，锚固在各个节段的腹板内。
锚固在腹板内的预应力束，腹板应有足够厚度以承受集中锚固力。
(2)连续预应力筋布置连续预应力筋主要考虑在悬臂浇筑合拢以后承受恒、活载产生的内力。
即按照使用阶段的要求需补充设置的预应力筋，也分直筋(沿纵向按直线布置)和弯筋(伸入腹板承受主拉应力)两种。
一般直筋布置在支点截面的顶部和跨中截面的底部，直接锚固在顶板或底板的齿形锚固块上。
在边跨的现浇段，弯筋是通过底板束向上弯起后锚固于梁端或顶板顶面的槽形口内，其作用除了对支点、边跨跨中截面提高抗弯能力外，主要希望改善腹板的受力情况，解决近支点截面主拉应力较大的问题。
2．纵向预应力筋的布置原则(1)应选择适当的预应力束筋的型式与锚具型式，对不同跨径的梁桥结构，要选用预加力大小恰当的预应力束筋，以达到合理的布置型式。
避免造成因预应力束筋与锚具型式选择不当，而使结构构造尺寸加大。
(2)预应力束筋的布置要考虑施工的方便，也不能像钢筋混凝土结构中任意切断钢筋那样去切断预应力束筋，而导致在结构中布置过多的锚具。
由于每根束筋都是一巨大的集中力，这样锚下应力区受力较复杂，因而必须在构造上加以保证，为此常导致结构构造复杂，而使施工不便。
(3)注意钢束平、竖弯曲线的配合及钢束之间的空间位置。
钢束一般应尽量早地平弯，在锚固前竖弯。
特别应注意竖弯段上下层钢束不要冲突，还应满足孔道净距的要求。

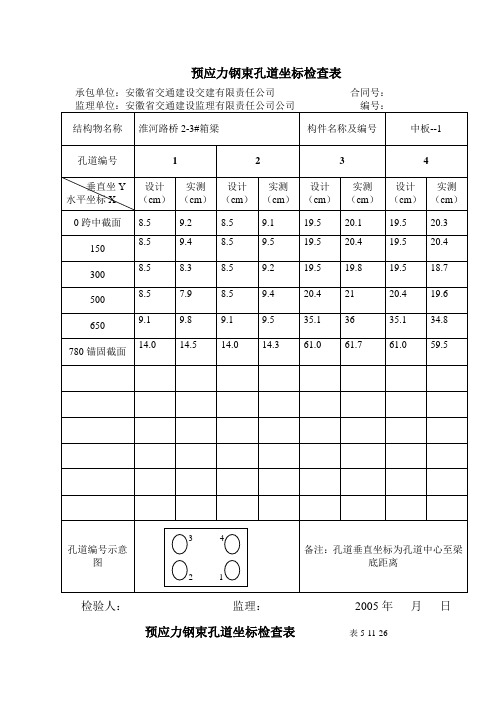

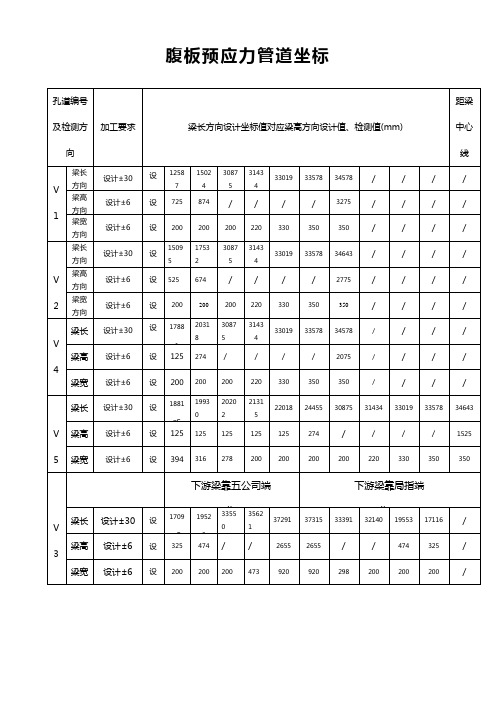

预应力钢束孔道坐标检查表承包单位：安徽省交通建设交建有限责任公司合同号：检验人：监理：2005年月日预应力钢束孔道坐标检查表表5-11-26承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日预应力钢束孔道坐标检查表表5-11-26承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日预应力钢束孔道坐标检查表表5-11-26 承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日承包单位：淮矿集团工程建设公司合同号：检验人：监理：2005年月日。
