基础工程平法识图条形基础独立基础筏板基础

结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。

1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。

2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。

图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。

每种编号的基础选择了其中一个进行集中标注和原位标注。

（2）以DJP01为例进行识读。

从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。

柱子截面尺寸为400mm×400mm。

基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。

各轴线编号以及定位轴线间距，图中都已标出。

第二篇条形基础识读1、条形基础。

当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。

图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。

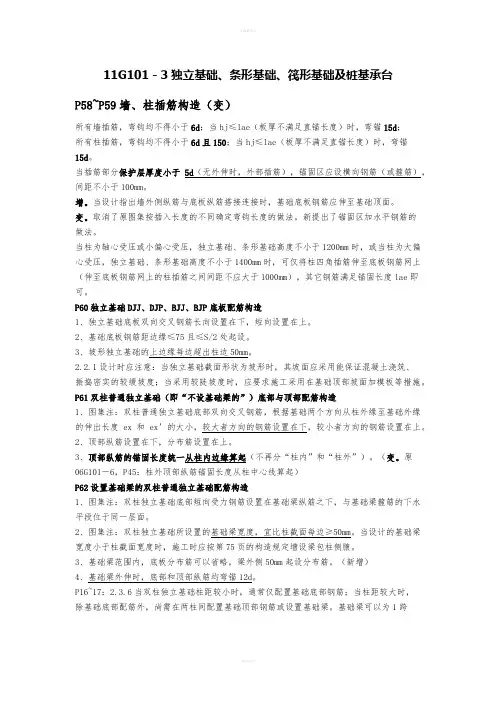

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

16G101平法图集—独⽴基础原创作者：头条号/西北⼯程⼈16G101-3平法图集基础分为：⼀、独⽴基础－钢筋构造⼆、条形基础－钢筋构造三、梁板式筏板基础四、平板式筏板基础五、基础梁六、基础联系梁⼀、独⽴基础1、独⽴基础编号16G101-3图集，P7独⽴基础从类型上分为两种：普通独⽴基础和杯⼝独⽴基础。

普通独⽴基础代号采⽤DJ来表⽰；杯⼝独⽴基础代号采⽤BJ来表⽰。

代号右下⾓加下标J为阶形，代号右下⾓加下标P为坡形。

2、独⽴基础⾼度注写2.1 （图⼀）普通独⽴基础阶形为三阶，当更多阶时⽤，各阶尺⼨⾃下⽽上⽤“/”分隔依次注写。

h1=400，h2=300，h3=300，基础底板总⾼度为400+300+300=1000mm。

注写为：DJJ（这⾥下标J打不出来）XX，400/300/300。

2.2 （图⼆）普通独⽴基础坡形截⾯，尺⼨⾃下⽽上⽤“/”分隔依次注写。

DJpxx注写为：350/500，h1=350，h2=500，基础底板总⾼度为650。

2.3 （图三）杯⼝独⽴基础（阶形），注写分两组，⼀组为⼝杯内，⼀组为⼝杯外，⽤逗号来分隔。

a0/a1，h1/h2/h3。

注意a0/a1是⾃上⽽下注写。

举例：BJJxx注写为：a0=600，a1=300,；h1=300，h2=250，h3=350。

600/300，300/250/3502.4 （图四）杯⼝独⽴基础（坡形）表⽰同上。

3、独⽴基础配筋注写3.1 注写独⽴基础底板配筋。

普通独⽴基础和杯⼝独⽴基础的底部双向配筋注写规定如下:3.1.1 以B代表各种独⽴基础底板的底部配筋。

3.1.2 X向配筋以X打头、Y向配筋以Y打头注写；当两向配筋相同时，则以X&Y打头注写。

例：当独⽴基础底板配筋标注为： B：XΦ16@150， YΦ16@200；Φ表⽰基础底板底部配置HRB400级钢筋，X向钢筋直径为16，间距150； Y向钢筋直径为16，间距200。

HRB400级钢筋符号在这⾥打不出，复制也不⾏，请教各位同⾏了，抱歉只能⽤Φ代替了。

基础平法施工图识图一、独立基础平法施工图的识读（一）集中标注独立基础的集中标注内容包括基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。

1. 独立基础截面竖向尺寸独立基础截面竖向尺寸识读，详见表1-2-1。

表1-2-1 独立基础截面竖向尺寸识读续表2. 独立基础配筋图独立基础配筋图识读，详见表1-2-2。

表1-2-2 独立基础配筋图识读续表（二）原位标注独立基础原位标注的具体内容及识读，详见表1-2-3。

表1-2-3 独立基础原位标注续表（三）多柱独立基础（双柱或四柱）独立基础通常为单柱独立基础，也可为多柱独立基础（双柱或四柱等）。

多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。

多柱独立基础顶部配筋和基础梁的注写识读，详见表1-2-4。

表1-2-4 多柱独立基础顶部配筋和基础梁的注写识读图1-2-1 为独立基础平面施工图。

图1-2-1 独立基础平法施工图（单位：mm）二、条形基础平法施工图的识读条形基础可以分为梁板式条形基础和板式条形基础。

前者平法施工图表达基础梁和条形基础底板，后者仅表达条形基础底板。

基础梁的平面注写方式如下。

（一）集中标注基础梁的集中标注内容包括基础梁编号、截面尺寸、配筋这三项必注内容，以及基础梁底面标高（与基础底面基准标高不同时）和必要的文字注解这两项选注内容。

条形基础梁集中标注识读，详见表1-2-5。

表1-2-5 条形基础梁集中标注识读（二）条形基础底板的平面注写方式条形基础底板的集中标注内容包括底板编号、截面竖向尺寸、配筋这三项必注内容，以及条形基础底板底面标高（与基础底面基准标高不同时）、必要的文字注解两项选注内容。

条形基础底板底部及顶部配筋图的识读，详见表1-2-6。

表1-2-6 条形基础底板底部及顶部配筋图的识读三、桩基础平法施工图的识读（一）列表注写方式列表注写方式，系在灌注桩平面布置图上，分别标注定位尺寸；在桩表中注写桩编号、桩尺寸、纵筋、螺旋箍筋、桩顶标高、单桩竖向承载力特征值，如图1-2-2 所示。
