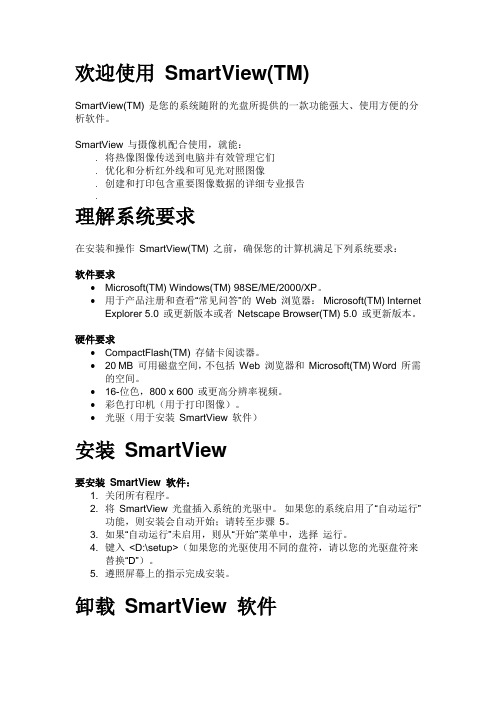

欢迎使用SmartView(TM)SmartView(TM) 是您的系统随附的光盘所提供的一款功能强大、使用方便的分析软件。
SmartView 与摄像机配合使用，就能：.将热像图像传送到电脑并有效管理它们.优化和分析红外线和可见光对照图像.创建和打印包含重要图像数据的详细专业报告.理解系统要求在安装和操作SmartView(TM) 之前，确保您的计算机满足下列系统要求：软件要求∙Microsoft(TM) Windows(TM) 98SE/ME/2000/XP。
∙用于产品注册和查看“常见问答”的Web 浏览器：Microsoft(TM) Internet Explorer 5.0 或更新版本或者Netscape Browser(TM) 5.0 或更新版本。
硬件要求∙CompactFlash(TM) 存储卡阅读器。
∙20 MB 可用磁盘空间，不包括Web 浏览器和Microsoft(TM) Word 所需的空间。
∙16-位色，800 x 600 或更高分辨率视频。
∙彩色打印机（用于打印图像）。
∙光驱（用于安装SmartView 软件）安装SmartView要安装SmartView 软件：1. 关闭所有程序。
2. 将SmartView 光盘插入系统的光驱中。
如果您的系统启用了“自动运行”功能，则安装会自动开始；请转至步骤5。
3. 如果“自动运行”未启用，则从“开始”菜单中，选择运行。
4. 键入<D:\setup>（如果您的光驱使用不同的盘符，请以您的光驱盘符来替换“D”）。
5. 遵照屏幕上的指示完成安装。
卸载SmartView 软件要从您的计算机上卸载SmartView 软件：1. 打开Windows 控制面板。
2. 在Windows 控制面板中，选择“添加或删除程序”。
3. 选中SmartView，然后单击相应的按钮删除/卸载SmartView 软件。
注意: 按钮名称取决于您运行的Windows(TM) 版本而有所不同。
规约转换器PSX640（COM板）软件使用说明国电南京自动化股份有限公司2001.08一、硬件概述本规约转换器分为PSX640和COM板两种类型。
其中PSX640为独立设备，它具有一个以太网接口，一个RS232/422/485接口，一个6位指拨开关；COM板为插件式模块，借用PSR650或PSX600电源，它具有三个以太网接口，两个RS232/422/485接口，一个8位指拨开关。
1、以太网的使用接至设备端时，应采用交叉线，接至HUB时，应采用直通线。
COM板三个接口的网络号部分不能相同。
目前子网掩码保留为255.255.0.0。
2、RS232/422/485的使用✓RS232管脚：2＝收，3＝发，5＝公共地；RS422/485管脚：1＝OUT-，2=OUT+，3=IN+，4=IN-。
✓方式选择由指拨开关决定，1、2号开关用于串口1，其中，1、2在OFF位置为232方式；1在ON位置为422方式；2在ON位置为485方式。
3、4号开关用于串口2（COM 板），方法类推。
方式选择是一种软跳线，最终由软件决定，改变开关设置后，只有在设备再次上电后才会有效。
✓COM板串口硬件接线分别由JP5－JP6（串口1）和JP7－JP8（串口2）设置，当工作在422/485方式时，需短接1－2；工作在232方式时, 需短接2－3。
PSX640采用了电子切换方式，只需使用相应的插座，无需设置硬件接线。
3、参数设置✓将COM板指拨开关7/8（PSX640：5/6）置于ON位置，使用串口线连接PC机和COM 板串口1/2（需设置为232接线方式）或PSX640的RS232口，上电。
✓启动Windows超级终端，设置PC串口波特率9600，数据位8，无校验，1位停止位, 【ASCII码发送】选项选中【以换行符作为发送行末尾】，【ASCII码接收】选项选中【将超过终端宽度的行自动换行】，按回车键，输入用户名（sac）和用户密码（1234），将显示选择菜单，可进行相应参数的设置。
VX2780-4K-hd 显示器使用手册型号：VS17672P/N：VX2780-4K-HD-2感谢您选择ViewSonic作为世界领先显示解决方案提供商，ViewSonic 一直专注在技术发展、创新和简单化方面超过世界的预期。
在ViewSonic，我们相信我们的产品能够对世界产生积极的影响，并且我们深信您选择的 View-Sonic 产品会很好地为您服务。
再次感谢选择 ViewSonic！目录1.注意事项与警告 (1)2.准备使用 (3)2-1. 包装物品 (4)2-2. 显示器外观 (5)2-3. 硬件安装 (6)2-4. 快速安装 (9)2-5. 电源开启 (11)3.调整屏幕图像 (12)3-1. 设置时序模式 (12)3-2. 使用控制面板 (13)4.OSD菜单介绍 (15)4-1. OSD菜单树 (15)4-2. OSD菜单说明 (21)4-3. 显示器设置管理 (25)5.技术规格 (26)6.故障诊断 (28)7.清洁和维护 (29)如何清洁显示器 (29)8.电磁相容信息 (31)8-1. FCC 符合性声明 (31)8-2. 加拿大工业部声明 (31)8-3. 针对欧盟国家的 CE 符合性 (32)8-4. 电子电气产品有害物质限制使用标识要求 (33)8-5. 产品达到使用寿命后废弃产品 (34)9.版权信息 (35)10.服务信息 (36)客户支持 (36)有限保修 (39)1.注意事项与警告1.在使用设备之前，仔细阅读这些指导说明。
2.妥善保管这些指导说明。
3.注意所有警告并遵照所有指示。
4.使用显示器时，请保持离屏幕约 40-50 公分的距离。
5.在移动时务必小心搬动显示器。
6.切勿拆下后盖。
显示器内有高压零件。
如果您触碰这些零件，可能会受到严重伤害。
7.请勿在靠近水的地方使用本设备。
警告: 为减低火灾或电击的危险,请勿将此产品暴露在雨或潮湿的环境中。
8.避免将显示器直接暴露在阳光或其它热源中。
操作说明viewshow
一、设置电脑IP地址，本地连接协议版本4
IP地址：192.168.0.100
子网掩码：255.255.255.0
默认网关：192.168.0.9
DNS服务器不用设置
二、电脑连接收发室内输出网线。
三、安装VisionShow_V130117操作软件，点击文件夹中的“VisionShow”安装。
软件控制卡设置密码是：88888888
控制卡ip是：192.168.0.99，通常正常，不用设置。
四、安装后点击进入软件，设置左边的对象属性里面的宽度为“1152”，高度为“64”，有多条内容时可以添加显示页面增加，点击其他选项进行常规设置。
五、退出时请点击“控制卡控制”，点击“发送当前控制卡”和“下载当前控制卡”，否则设置过的内容不能得以保存。
重要提示:——控制软件随时升级, 以实际提供的版本为准，产品配置不同，调试控制软件的细节略有差异；如有操作手册版本变动，恕不另行通知，请谅解。
——如果在使用中遇到疑问，请首先阅读本操作手册，本手册中有详细描述; 如仍有疑问，请联系我们，我们将尽快给您满意的答复。
第一章、软件系统概述MultiView是新一代可视化、所见即所得拼接器控制软件，该控制软件整合拼接器产品的应用特点,结合工程安装上的特点开发完成。
MultiView软件采用目前软件设计的前沿理念，摒弃传统拼接器控制软件复杂的调试要求，对拼接过程实现自动运算,对窗口控制过程采用所见即所得的操作界面，避免传统的拼接器软件繁琐复杂的预设过程，使用人员能够很快掌握该软件的各项运用。
MultiView软件整合墙体拼接控制和窗口控制为一体, 运行该软件可以方便完成对场景的预设、调用、窗口的控制、信号通道选择等功能。
软件主功能一览图如图1-1所示：图1-1第二章、软件基本操作流程软件的基本操作过程如下图 2-1 所示：①输出分辨率设置②显示器布局设置③多窗口设置图 2-1下面简单介绍下上图 2-1 中，软件基本操作流程的各步骤的功能：①该步骤对设备输出的分辨率进行设置，实现设备与显示单元的电路连接。
一般设置为显示设备的最佳分辨率。
②该步骤对显示布局进行设置，可根据实际情况对显示器阵列以及对应关系进行设置，以及对显示器阵列进行验证。
③该步骤可对输入视频源进行开窗操作，以及进行相应窗口大小、位置、层次的改变以上各个步骤具体操作信息详见后续章节具体介绍。
第三章、基本概念说明通道：指接入拼接器的每一路信号,通道分为输入通道和输出通道2种。
场景：指拼接单元组成的不同显示模式。
在实际使用中，往往需要对拼接墙的不同模式进行预先设置。
场景设置过程就是把不同显示单元组合成不同的拼接单元,结合信号通道的选择完成不同模式的预设。
窗口：在逻辑屏区域内，系统可以打开一个小画面显示其中一路输入的信号内容，所打开的小画面称为窗口。
Thunderview_V1版权所有©217西安诺瓦电子科技有限公司。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
视频 处理器 文档版本 ： V 1 .0.0 文档编号 ： NS160010173 用户 手册 i 目 录目 录1 简介 (1)2 硬件介绍 (2)2.1 前面板 .........................................................................................................................................................22.2 后面板 .........................................................................................................................................................3商标声明是诺瓦科技的注册商标 。
声明欢迎您选用西安诺瓦电子科技有限公司（以下简称诺瓦科技）的产品，如果本文档为您了解和使用产品带来 帮助和便利，我们深感欣慰。
我们在编写文档时力求精确可靠，随时可能对内容进行修改或变更，恕不另行 通知。
如果您在使用中遇到任何问题，或者有好的建议，请按照文档提供的联系方式联系我们。
对您在使用 中遇到的问题，我们会尽力给予支持，对您提出的建议，我们衷心感谢并会尽快评估采纳 。
网址： http://www.novasta r - l e d .c nThunderview_V1用户手册3应用场景 (4)4常用操作 (5)4.1 主界面 .........................................................................................................................................................54.2 主菜单 .........................................................................................................................................................64.3 Brightness ....................................................................................................................................................64.4 Input Settings ...............................................................................................................................................64.5 Output Settings ............................................................................................................................................74.6 Scaling .........................................................................................................................................................84.7 PIP ...............................................................................................................................................................94.8 Splicing ......................................................................................................................................................104.9 Image Quality ..............................................................................................................................................114.10 Advanced Settings ...................................................................................................................................124.11 Factory Reset ...........................................................................................................................................135网页控制 (14) iiThunderview_V1用户手册1 简介1简介Thunderview_V1是一款由诺瓦科技研发的视频处理器，其基于一个强大的FPGA处理平台，支持包括2路SDI，1路DP，1路CVBS，1路VGA，3路HDMI，1路DVI及1路HDBT等多样化的信号输入，输入分辨率最高支持4096x2160@60H z，超高清画面的输入输出，延迟时间短并且信号源切换速度仅为0.25s，可以为您带来更加极速的操作体验。
PSX691U配置工具维护手册当前版本: V1.00修改历史目录序言 (4)第一章程序安装说明 (5)1.1子文件夹目录及文件介绍 (5)1.2工具软件使用环境 (5)第二章配置工具的使用 (5)2.1启动配置程序 (5)2.2工作表说明 (6)2.3导入配置文件 (9)2.4导出配置文件 (11)2.5上传配置文件 (12)2.6获取配置文件 (13)2.7修改管理机IP (14)2.8重启通信管理机 (15)序言PSX691U配置工具维护说明书详细介绍了PSX691U通信管理机在工程应用中配置文件生成的方法,可作为现场工程人员及其他维护人员的重要参考手册。
如现场遇到该手册不能解决的问题，请拨打国电南自股份有限公司电厂分公司电气工程部技术支持电话咨询。
技术支持电话：第一章程序安装说明PSX691U配置工具采用绿色安装方式，只需COPY到计算机上即可。
1.1子文件夹目录及文件介绍以D:\为COPY路径举例介绍，图示如下：由图可见，PSX691UCFG目录下包含，DOC、PSX691U两个子目录，bdconfig.ini、PSX691U_CFG.xlsm和PSX691U配置.xlsx 3个文件。
具体子目录及文件解释如下：1、DOC目录下存放一些工具的使用手册；2、PSX691U目录存放用于配置文件上传/下载的工具软件；3、Bdconfig.ini是PSX691U示例配置文件；4、PSX691U_CFG.xlsm是配置脚本文件；5、PSX691U配置.xlsx是PSX691U的配置工具程序。
1.2工具软件使用环境操作系统：Microsoft Windows XP以上.Net环境：Microsoft .Net Framework 2.0以上Excel：Office 2007第二章配置工具的使用2.1启动配置程序双击PSX691U配置.xlsx文件2.2工作表说明配置工具下方有工作表导航图，如下图所示：配置工具工作表包括型号模板首页、基本信息、测量模板、保护测量模板、遥信模板、运行告警模板、保护动作模板、遥脉模板、遥控模板、遥调模板、定值区间模板、定值模板、压板模板、扰动记录模板、COM、LAN、设备信息、转发基本信息、转发遥测信息、转发遥信信息、转发遥脉信息。
1 PSX 600变电站网关配置软件PSXView使用说明书 PSXView PSX 600变电站网关配置软件
使用说明书
国电南京自动化股份有限公司 2 PSX 600变电站网关配置软件PSXView使用说明书 PSXView PSX 600变电站网关配置软件
使用说明书
2001年2月 *本公司保留修改的权力 3 PSX 600变电站网关配置软件PSXView使用说明书 目 录 1．软件介绍………………………………………………4
2．软件许可协议………………………………………..4
3．安装与卸载…………………………………………....5
4．PSX600VIEW使用说明…………………………5 5．注意事项………………………………………………12 4 PSX 600变电站网关配置软件PSXView使用说明书 1. 软件介绍 PSX 600变电站网关配置软件(以下简称PSXView软件)是为配合我公司出品的PSX600系列变电站网关编写的专用配置软件。通过该软件,可以使繁琐复杂的网关配置变得简单、直观、友好且方便快捷。 PSXView软件兼容Windows95/Windows98/Windows2000操作系统。
2. 软件许可协议 请您仔细阅读下面的使用许可协议，如果您不同意其中任何一点，请您立即停止使用此软件。 1． 国电南自授予您对此版本的最终用户使用许可权。 2． 您不能对此软件做任何的软件反向工程，如反汇编、跟踪等。 3． 您可以分发此软件，但不能收取任何费用或用于商业目的，如销售、捆绑、集成等。同时，必须保证所分发的软件包含全部文件，并未作任何修改。 4． 此软件不包含任何使用保证，不能保证适用或不出故障。由于此软件是跟随售出的变电站网关提供，并且在进一步的完善中，如果出现问题，请与厂方联系升级和更改版本事宜。 5 PSX 600变电站网关配置软件PSXView使用说明书 3. 安装与卸载 请将标记有PSX600VIEW安装盘的disk1插入软驱，并用鼠标双击SETUP图标，在按照指示将PSX600VIEW软件安装在你所指定的路径下（其中的serial号码为1234），就完成了安装。 卸载可以使用“我的电脑/控制面板/添加删除程序”选中PSX600VIEW来完成。
4． PSX600VIEW使用说明 安装完成后，在你所指定的安装路径下，有一个名为“参数文件模板.PSX”的文件，请复制并另命名如：“通州石西变”，不用加后坠名，以后就可以在“通州石西变.PSX”上展开工作。 A. 打开文件： 请在安装路径下，用鼠标双击PSX600VIEW.exe图标，这时将出现文件打开对话框，请找到你想要打开的参数文件的路径并选中该文件，比如上面所指定的“通州石西变.PSX”，再单击“确定”键，接下来会出现串行口选择对话框，请选择你使用的计算机和PSX600装置相连的串行口号，并再单击“确定”键。 B. 参数配置： 6 PSX 600变电站网关配置软件PSXView使用说明书 注意：所有的配置改变都存在计算机的内存中，直到你执行了菜单中“文件”下的“保存”或“另存为”，或着用鼠标单击工具栏中的“保存”图标，所以为了防止你的配置修改丢失，请及时保存文件，特别是在和PSX600装置通信前。 1. 标识、以太网配置、GPS配置： 其中的“装置号”
是指PSX600装置的IP地址低两个字节。“装置描述”可以填变电站名。“IP地址1”和“IP地址2”中填“172.20.0.0”为有效以太网口，在装置后面板则应把网线插头插入相应以太网口。“子网掩码1”和“子网掩码2”都填“255.255.0.0”。“日志文件等级”是指在PSX600装置中将要记录哪些日志文件，比如：若要记录遥控状态，则请在“记录遥控状态”前的方框内打上标记。 2. 串行口配置：其中的“功能选择”是指对你所选择的
串行口分配的功能，包括：字符终端通信、液晶面板通信、调试诊断通信、其他、未使用。 字符终端通信的可选配置之一为：波特率9600或19200等、异步、全双工、普通方式（modem）、发送不受RTS/CTS控制、接收无需CD控制、以空闲时间区分帧、普通方式（多机）、普通方式（硬件帧识别）、时钟选择X16、字长8位、1位停止位、无校验、功能选择“字符终端通信”。 调试诊断通信的可选配置之一为：波特率只能选9600、异步、全双工、普通方式（modem）、发送不受RTS/CTS控制、7 PSX 600变电站网关配置软件PSXView使用说明书 接收无需CD控制、以空闲时间区分帧、普通方式（多机）、普通方式（硬件帧识别）、时钟选择X16、字长8位、1位停止位、无校验、功能选择“调试诊断通信”。 远传时的配置：功能选择“其它”，别的配置选项则需看情况而定，但当使用同步方式时需要把时钟选择“X1”。 当某一个串行口不使用时请在功能选择“未使用”，以减低PSX600装置CPU的负荷，提高可靠性。 当你配置好一个串行口，可以直接选择另一个串行口，你刚才的配置就已经保存在内存中了，效果和用鼠标单击“确定”键一样。 3. 远传定义配置： 可以在此对远传1到远传10进行配置。
通讯规约选择：目前只有CDT规约（DL451）可用，别的规约也将陆续加入，当某一个远传定义区不使用时，请选择“关闭远传功能”，以减低PSX600装置CPU的负荷，提高可靠性。用鼠标单击旁边的“修改”键，将弹出“远传库CDT规约配置”对话框，可以对CDT规约的具体配置进行修改，指定帧循环的帧数，用鼠标双击对话框中的表的各记录，可以改变对应序号的传送基本帧类别。请注意配置同步字类型和CRC校验方法，一共四种组合，需要在现场试哪种合适。 CDT规约配置好后，回到远传定义配置对话框，若在通讯设备选择时选择了“串行口”，则需在下面的通讯设备端口中填相应的串行口端口号，本机通讯地址和远方通讯地址是指根据CDT规约，8 PSX 600变电站网关配置软件PSXView使用说明书 本变电站和远传调度站之间分配的地址，比如主站为0，子站为1，2，3等，当使用串行口时只需填最低字节。 4. 装置标准库配置：请注意，在配置远传库前最好先配置好
装置标准库，因为远传库是从标准库中取数据的，而标准库的修改将可能改变已经排列好的各种内部序号，但在标准库的末尾添加却不会影响前面的数据。 装置标准库配置：排列序号是指在本参数文件中标准库各条记录的序号。 装置名称是指你将要配置的装置的类型，比如PSL 641，若你单击下拉条的三角符号，则模板中已经有的装置类型都会列出来，若其中有你将选择的类型，建议你直接选择，这样可以减少你配置条目库的工作量。 装置号是你要配置的装置在本变电站内以太网的IP地址的低两字节。 CPU号则在你要配置的装置中有说明，用以说明各CPU的功能。 组号则是根据103规约划分的各种数据的分类， 最大有效条目号是指在右边的装置条目库中本装置本组号的条目总数。 配置完一条标准库记录必须单击“修改”或“插入”，才能生效（记入内存），若是“修改”则会覆盖这条序号的原来记录，若是“插入”则新记录插在原来序号对应的记录的前面。 装置条目库配置： 对话框右边的条目库是和左边标准库所显示的记录所对应的。若要对某一条条目记录进行修改，请双击对应的条目序号，将弹出条目库设置对话框，输入条目名称，并在单选按钮中选择“修改本装置条目库”或“修改装9 PSX 600变电站网关配置软件PSXView使用说明书 置类型模板条目库”，若是在本变电站内的该装置类型的所有装置的这个条目都使用这个新的条目名称则可以选择“修改装置类型模板条目库”，否则请选择“修改本装置条目库”。 请注意，当你输入的条目名称为空是，你的修改将是进行删除。 另外，若这一条条目需要液晶面板监视则请在相应位置做上标记，并正确填写其它各项，如：系数、基数、单位等。 若你确信想删除你所见的条目库的各只与本装置有关的条目库时，你可以单击“清除下表的本装置条目库”按键，进行一次性清理，而不用一条条地去删除。但对模板条目库的删除却只能逐条进行。 5. 远传数据库配置： 在此可以按照调度端要求填各个远传
表。 在远传库中使用鼠标双击表中的各行，进行修改或插入远传记录到对应的发码序号，此时将弹出远传库配置对话框，你可以从上向下逐一选择各项以得出需要的内部序号，你也可以在知道这个内部序号时直接填入而得出上面的各项，再选择SOE标志和单双点。 在填入正确的序号起点和终点后单击“删除”键可以一次性删除多条连续的远传记录。若是在变电站内有两个远传的数据有相同的地方，请在填好相同的序号起点和终点后单击“复制”键，将弹出远传复制对话框，请选择正确的远传复制目的定义区和起始序号并确定。 10 PSX 600变电站网关配置软件PSXView使用说明书 6. 装置日志文件设置：在此可以设置日志文件的大小，一般
为3000字节，一条日志大约占用30字节，日志文件的记录将循环覆盖。 C. 参数查看： 在此可以查看、打印和打印预览已经配置的
各个数据库，包括装置标准库简表、装置标准库详表（可以查到每个装置的每条条目的内部序号）和远传数据库详表。 D. 写参数： 参数配置完后，按照PSX600的说明书，将
PSX600装置后面板上的开关3拨到ON，用串行口线将计算机串行口和装置的前面板的串行口（即串行口10）连接。 或者，也可以在PSX600装置后面板上选择某一个串行口和计算机串行口相连，并在PSX600液晶面板上把对应的串行口设置为波特率9600、异步问答、时钟选择X16、字长8位、1位停止位、无校验、功能选择“PSXVIEW”。 单击菜单中“文件”下的“写参数”，将弹出“写参数”对话框，请在第一次写参数时将各个选项都做上标记（以后则做不做标记都可以），在确定，若通信成功将需要大约20秒完成写参数。在成功写完参数后，PSX600装置将自动复位。 E. 四遥数据：其中“脉冲数据”和“遥调设置”未经调试，
请暂时别用。其余的功能都可以使用，“事件记录”是指从PSX600装置中读SOE记录。 F. Advanced： 高级选项 通讯串行口选择：可以重新选择你使用的计算机的串行口
