初中物理电压 电阻易错题精选经典1

电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

要探究金属丝电阻大小与横截面积的关系，根据控制变量法的原则，需要选择材料相同、长度相等，横截面积不同的金属丝若干，为了实验现象明显可选择电阻率较大的镍铬合金丝。

（2）实验方案：选择电池组、电流表、小灯泡、开关和若干导线连接串联电路，图中AB两点间接入材料相同、长度相等，横截面积不同的金属丝，从小灯泡的亮度可以粗略比较电阻的大小，还可以防止出现短路，通过电流表示数可以准确比较电阻的大小，电路图如下：（3）实验现象：接入AB两点间的导体横截面积越大时，闭合开关后，小灯泡越亮，电流表示数越大；实验结论：在导体的材料和长度相同时，横截面积越大，导体电阻越小。

2．在“探究导体的电阻跟哪些因素有关”的实验中．（1）小明为上述探究活动准备了四条电阻丝，电源电压恒定，并按图电路图进行连接，A、B间接入电阻丝．取得数据填入下表：编号材料长度横截面积电流（A）1镍铬合金2L S0.222锰铜合金2L S0.623镍铬合金L S0.444镍铬合金2L2S0.44（2）该实验通过比较________大小来判断接入A、B间的电阻丝的阻值大小；（3）这个实验的操作一定要小心谨慎，每次要用开关进行________，防止损坏电流表．（4）为了探究“电阻与长度的关系”，应该选用两条电阻丝________（填写所需要材料编号）分别接入A、B进行对比；如果将电阻丝1、2分别接入A、B间，可以探究电阻与________的关系；（5）在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与________有关．这个实验中，如果用小灯泡代替电流表，是否可行?答：________ （选填“可行”或“不可行”）【答案】电流试触 1和3 材料温度可行【解析】【分析】【详解】(2) 电源电压恒定，由URI可知，该实验通过比较电流大小来判断接入A、B间的电阻丝的阻值大小；(3)这个实验的操作一定要小心谨慎，每次要用开关进行试触，防止损坏电流表．(4)为了探究“电阻与长度的关系”，应该选用材料相同、横截面积相同的两条电阻丝，分别接入A、B进行对比，1和3就可以满足要求；电阻丝1和2材料不同，长度和横截面积相同，如果将电阻丝1、2分别接入A、B间，可以探究电阻与材料的关系；(5)在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与温度有关，温度升高电阻变大，电流变小．这个实验中，如果用小灯泡代替电流表，可行，可以通过观察小灯泡的亮暗比较电流大小，进而比较电阻的大小．3．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

九年级物理上册电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．某物理兴建小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提岀了以下猜想：A．食盐水溶液的导电性能与溶液的浓度有关。

B．食盐水溶液的导电性能与溶液的质量有关。

C．食盐水溶液的导电性能与溶液中两点间的距离有关。

为了验证猜想，他们设计了如图所示的装置，将电路中的a、b两金属片分别插入图甲、乙、丙、丁溶液中所示的位置（金属片a、b每次插入溶液中的深度相同）进行探究：（1）本实验电路中接入电阻R的目的是_______________。

（2）食盐水溶液的导电性能可以由________来判断。

这里运用的研究方法是_______（单选）A．比较法 B．控制变量法 C．转换法 D．逐渐逼近法（3）将金属片a、b分别插入图甲、乙所示位置可探究猜想________（选填序号）；为了探究猜想B，应将金属片a、b分别插入________两图所示位置。

（4）将金属片a、b分别插入图乙、丁所示位置，观察发现两次得到的实验数据不相同。

由此可得到结论是： _____________。

【答案】保护电路电流表示数 C A 甲、丙食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【详解】(1)[1]电阻R作用是保护电路；(2)[2]若食盐水溶液的导电性能比较强，其电阻就比较小，电流表示数较大，反之，电流表示数较小；可见，食盐水溶液的导电性能，可以由电流表示数的大小来判断；[3]通过电路电流大小可以反应盐水导电能力的强弱，应用了转换法；(3)[4]图甲、乙所示金属片a、b间距离相同，容易浓度不同，所以探究的是导电性能与溶液的浓度关系，是猜想A；[5]为了验证食盐水溶液的导电性能与溶液的质量有关,必须选择浓度相同、金属片a、b间距离相同，溶液质量不同的两组，由图知应选择甲、丙两组进行探究；(4)[6]将金属片a、b分别插入乙、丁所示位置时，溶液的浓度相同，质量也相等，溶液中两点间的距离不相等，电流不同，所以，食盐水溶液的导电性能与溶液中两点间的距离有关。

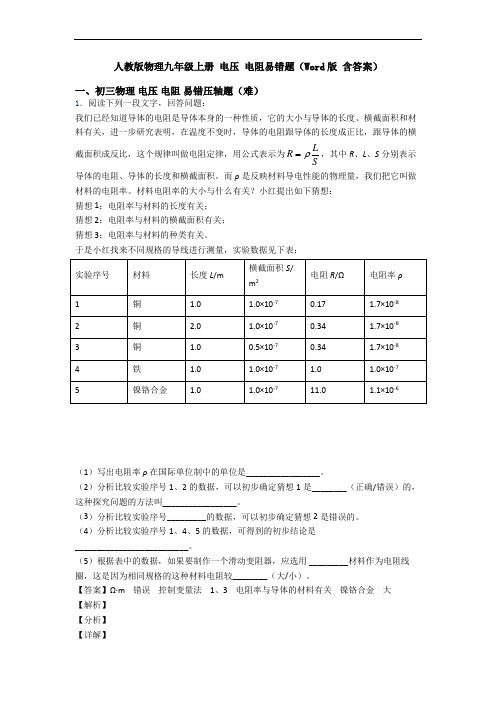

人教版物理九年级上册电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。

而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。

材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关。

于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。

（2）分析比较实验序号1、2的数据，可以初步确定猜想1是________（正确/错误）的，这种探究问题的方法叫_________________。

（3）分析比较实验序号_________的数据，可以初步确定猜想2是错误的。

（4）分析比较实验序号1、4、5的数据，可得到的初步结论是__________________________。

（5）根据表中的数据，如果要制作一个滑动变阻器，应选用 _________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________（大/小）。

【答案】Ω·m错误控制变量法 1、3 电阻率与导体的材料有关镍铬合金大【解析】【分析】【详解】(1)[1]已知R的单位是Ω、L的单位是m、S的单位是2m，由电阻定律公式LRSρ=。

根据等式两边的单位相等可以知道电阻率ρ在国际单位制中的单位是Ω·m ；(2)[2][3]分析比较实验序号1、2的数据长度不同时电阻率相同，故猜想1是错误的；只允许一个量发生改变，控制其他量不变的实验方法叫控制变量法；(3)[4]分析比较实验序号1、3的数据横截面积不同时，电阻率相同可以确定猜想2是错误的；(4)[5]分析比较实验序号1、4、5的数据，它们的长度、横截面积相同，而材料不同时电阻率不同，可得到的初步结论是电阻率大小与材料的种类有关；(5)[6][7]根据表格可知镍铬合金的电阻率比较大，所以如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大。

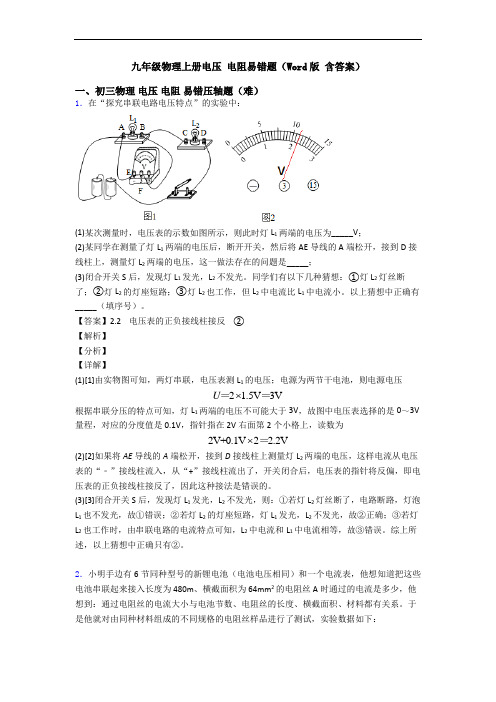

九年级物理上册电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

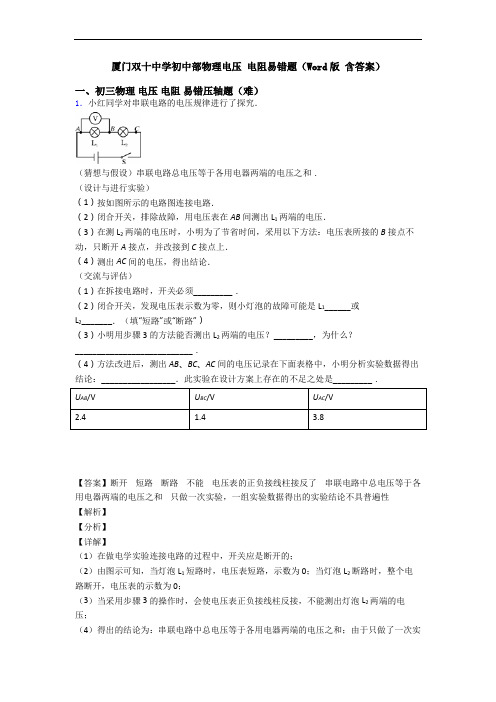

厦门双十中学初中部物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

九年级物理全册第十六章电压电阻重点易错题单选题1、小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端夹子，观察到小灯泡的亮度发生了变化。

实验中，影响导体电阻大小的因素是（）A．长度B．横截面积C．电流D．电压答案：AA．把左端夹子固定，移动右端夹子，接入电阻丝的长度发生了变化，电阻发生了变化，导致通过灯泡中的电流发生了变化，故A符合题意；B．把左端夹子固定，移动右端夹子，电阻丝的横截面积没有发生变化，故B不符合题意；C．电阻是导体本身的性质，与电流的大小没有关系，故C不符合题意；D．电阻是导体本身的性质，与电压的大小没有关系，故D不符合题意。

故选A。

2、下列说法正确的是（）A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好答案：AA．并联电路支路电压都等于电源电压，故A正确；B．电压表可以直接并联在电源两端，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；C．当电压表并联在导线两端时，示数为零；故C错误；D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误。

故选A。

3、关于电压、电流和电阻，下列说法正确的是（）A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍B．电路中只要有电压，就会有电流C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）D．电流的方向总是由电源的负极流向正极答案：CA．电阻是导体对电流的阻碍作用，是导体本身的一种特性，其大小与导体的材料、长度、横截面积、温度等有关。

导体电阻和导体两端的电压及有无电流通过导体无关，故A错误；B．电路中有电压时若电路断路，则不会有电流，故B错误；C．电阻的大小与导体的材料、长度、横截面积、温度等有关，若忽略温度的影响，材料及横截面积相同时，长的导线电阻大，故C正确；D．在电源内部，电流的方向总是由电源的负极流向正极，在电源外部，电流从正极流向负极，故D错误。

【物理】电压 电阻易错题集锦-名师教育（word） 一、电压 电阻选择题 1．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（ ）

A. L1断路 B. L1短路 C. 电压表断路 D. 电压表短路 【答案】B 【解析】【解答】A、若L1断路，则整个电路不能工作，即L1、L2均不发光；不符合题意； B、若L1短路，则电路为L2的基本电路，L1不亮，L2发光，符合题意； C、若电压表断路，电路仍为L1、L2的串联电路，故L1、L2均发光，不符合题意； D、若电压表短路，则灯泡L2也被短路，电路为L1的基本电路，L1发光，L2不发光；不符合题意． 故答案为：B． 【分析】判断电路故障，重点是对短路和断路的理解，以及分析电路的能力.

2．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（ ）

A. 高压输电线 B. 坚韧的防弹衣 C. 发光二极管 D. 保温隔热材料 【答案】 D 【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意； 石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意； C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意； D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意. 故答案为：D. 【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.

3．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（ ） A. 长度较长的导体，其横截面积一定小 B. 长度较长的导体，其横截面积一定大 C. 长度较长的导体，其横截面积可能小 D. 两导体的长度、横截面积一定相同 【答案】 B 【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意； D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确； 故答案为：B. 【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）

九年级上册物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。

而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。

材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关。

于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。

（2）分析比较实验序号1、2的数据，可以初步确定猜想1是________（正确/错误）的，这种探究问题的方法叫_________________。

（3）分析比较实验序号_________的数据，可以初步确定猜想2是错误的。

（4）分析比较实验序号1、4、5的数据，可得到的初步结论是__________________________。

（5）根据表中的数据，如果要制作一个滑动变阻器，应选用 _________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________（大/小）。

【答案】Ω·m错误控制变量法 1、3 电阻率与导体的材料有关镍铬合金大【解析】【分析】【详解】(1)[1]已知R的单位是Ω、L的单位是m、S的单位是2m，由电阻定律公式LRSρ=。

根据等式两边的单位相等可以知道电阻率ρ在国际单位制中的单位是Ω·m ；(2)[2][3]分析比较实验序号1、2的数据长度不同时电阻率相同，故猜想1是错误的；只允许一个量发生改变，控制其他量不变的实验方法叫控制变量法；(3)[4]分析比较实验序号1、3的数据横截面积不同时，电阻率相同可以确定猜想2是错误的；(4)[5]分析比较实验序号1、4、5的数据，它们的长度、横截面积相同，而材料不同时电阻率不同，可得到的初步结论是电阻率大小与材料的种类有关；(5)[6][7]根据表格可知镍铬合金的电阻率比较大，所以如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大。

九年级上册物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。
