引水隧道施工组织设计(参考)

引水工程施工组织设计引水工程施工组织设计一、项目背景本工程将对某地区进行引水工程施工，目的是解决该地区水资源短缺的问题，并为农田灌溉和居民生活提供稳定可靠的水源。

该工程将包括水源地勘察、水源地保护、引水系统设计、水泵站建设等。

二、工程概述1.引水工程范围- 水源地：具体位置/范围，包括地貌、地质环境等特征。

- 引水系统：通过哪些管道或者隧道来引水，包括直径、材质、施工方法等。

- 水泵站：建设水泵站的位置和容量，以及所需的设备和技术要求。

2.施工流程- 勘察阶段：对水源地进行详细勘察，包括地质调查、水质检测等。

- 设计阶段：根据勘察结果进行系统设计，包括引水系统设计、水泵站设计等。

- 施工阶段：根据设计要求进行施工，包括土方开挖、管道敷设、水泵站建设等。

- 调试阶段：对施工完成的引水系统和水泵站进行调试，确保其正常运行。

三、施工组织设计1.组织机构及人员安排- 工程部：负责工程总体协调和管理。

- 技术部：负责工程设计和技术指导。

- 施工队伍：包括各工种的施工人员，如土方工、管道工、电工等。

2.施工方案- 土方开挖：确定开挖方式、时间节点和施工工艺。

- 管道敷设：确定敷设路径和施工工艺，考虑到地形、地质条件等。

- 水泵站建设：确定建设方式、时间节点和所需设备。

3.安全措施- 按照国家规定制定安全生产方案，并组织相关人员进行安全教育培训。

- 为施工人员提供必要的安全防护设备，并对其进行使用方法和注意事项的培训。

- 安排专人负责工地安全管理，并定期进行巡查和检查，发现问题及时处理。

四、施工进度计划1.编制施工计划表，明确各施工阶段的时间节点和工作内容。

2.确保施工进度的合理安排，避免工期延误。

3.定期对施工进度进行检查和评估，及时发现并解决问题。

五、质量控制与检验1.制定施工质量控制方案，包括对土方开挖、管道敷设、水泵站建设等的质量要求和检测标准。

2.对施工过程中的质量问题进行监督，并及时进行整改。

3.进行质量检验，确保施工质量符合规定要求。

某河流引水隧洞建设工程施工组织设计第一章工程基本概况1.1 工程概况1.1.1自然概况某河流引水隧洞建设工程部分位于大沙河中游。

工程包括隧洞进口前引水闸门（不含金属结构）、埋涵、隧洞、出口闸门（不含金属结构）、出口埋涵，1.2 合同项目工作范围、建设工期工程项目：某河流引水隧洞建设工程工作内容：1、引水闸门，埋涵、隧洞、出口闸门（不含金属结构）、出口埋涵，2、其它零星工程计划工期：工期18个月。

（不含中断时间）由于本工程的特殊性，以及本地区气候的影响。

砼施工不能在冬季进行，施工将中断。

第二章施工总体布置2.1 布置原则施工总体布置应本着因地制宜，有利于生产、方便生活、快捷经济、安全可靠、易于管理的原则，结合本工程的实际情况主要考虑以下几点：（1）施工场地布置首先要考虑地形、地质条件、场内外交通、供水、供电、排水等要求，尽量满足各单项工程施工的需要，同时要选择地势平坦宽阔并不占用农田。

（2）场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定。

（3）各项施工设施的布置在满足主体工程施工工艺要求，避免干扰情况下，尽量布置紧凑，减少占地和减少准备工程量。

要根据整体的施工程序安排临时性设施，临时性生产设施要保证重点施工项目或关键的工序的施工以保证工期。

（4）根据施工进度和实施部位，结合各部位施工的先后可以采取分期布置，但要保证各施工期间工艺衔接和施工的连续性。

（5）在施工布置时，要突出重点，着重布置土方开挖填筑、砼浇筑等的生产性设施。

（6）施工布置做到能充分发挥施工工厂设施的能力，满足施工总进度和施工强度的要求。

（7）设置有效的排水系统，满足施工要求。

本工程在布置上分为两个大的施工区，一个是隧洞进口施工区，一个是隧洞出口施工区，本工程布置的临时设施包括生产管理及生活用房、空压机房、炸药库、混凝土拌合站、仓库、试验室、弃渣场、备料场、停车场、施工道路及通讯等。

2.2生产生活区布置2.2.1生活及管理区布置（1）项目经理部：根据本工程的实际情况，项目经理部设在工程附近的居民区内，此处交通便利，地势开阔，这样便于管理生产及与外界、业主的联系。

南桠河引水隧洞工程施工组织设计项目概述：一、施工目标：1.完成南桠河引水隧洞的开挖、支护、洞身处理、管道安装等工作。

2.确保施工过程中的安全，遵守相关法律法规，优化施工方案。

3.减少施工对环境的影响，保护生态环境。

二、施工方法：1.隧洞开挖：采用钻爆法进行隧道开挖，根据岩土工程调查报告和地质勘探数据确定钻爆参数，严格控制挖掘的合理速度和振动限值。

2.支护工程：针对不同地质情况选择适当的支护措施，如喷射混凝土、钢支撑、岩锚等。

根据设计要求进行支护施工，确保施工过程中的安全。

3.洞身处理：根据设计要求清理洞身松散物、处理洞身裂缝，采取喷浆、补固等方式进行处理，确保洞身稳定。

4.管道安装：根据设计要求进行管道安装，采用特种设备进行施工，保证管道牢固、运行良好。

三、施工组织与管理：1.建立项目管理组织架构，明确各职责，分配任务。

设立项目经理、安全负责人、技术负责人等，协调各部门之间的工作，确保施工的顺利进行。

2.制定详细的施工方案，包括施工工序、时间计划表、人员分工、材料计划等，对施工过程进行合理规划，确保施工按时、按质完成。

3.加强安全管理，制定详细的安全操作规程，对施工人员进行培训，确保他们熟悉工作流程、掌握安全操作要求。

4.进行现场监督和检查，及时发现并解决施工中的问题，及时调整工作计划，确保施工质量和进度。

四、环境保护与治理：1.在施工前进行环境评估，制定详细的环境保护方案，包括噪声、震动、空气污染等方面的控制措施。

2.减少施工对自然环境的影响，避免污染水源和土壤。

3.实施垃圾分类和处理，确保工地卫生，并定期清理工地周边环境。

五、总结：南桠河引水隧洞工程的施工组织设计将确保施工过程的安全、高效、顺利进行。

在施工中，需要严格按照施工方案进行操作，加强安全管理和环境保护，及时处理施工中的问题，确保工程按时、按质完成。

同时，施工组织设计还需要根据具体情况进行进一步完善和调整，以确保工程的成功实施。

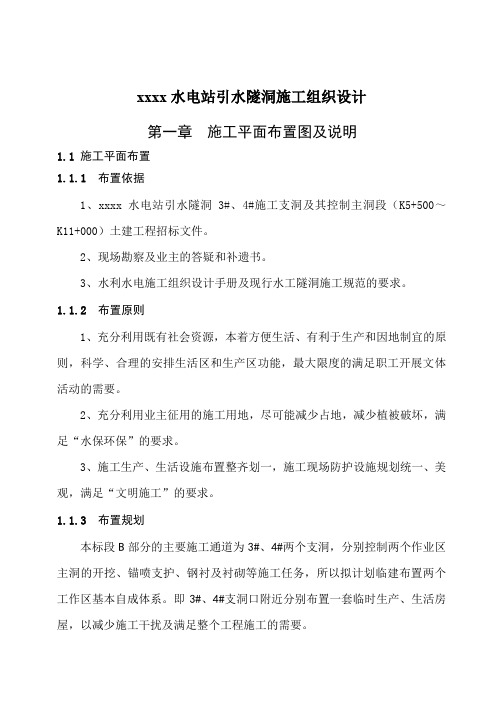

xxxx水电站引水隧洞施工组织设计第一章施工平面布置图及说明1.1施工平面布置1.1.1布置依据1、xxxx水电站引水隧洞3#、4#施工支洞及其控制主洞段（K5+500～K11+000）土建工程招标文件。

2、现场勘察及业主的答疑和补遗书。

3、水利水电施工组织设计手册及现行水工隧洞施工规范的要求。

1.1.2布置原则1、充分利用既有社会资源，本着方便生活、有利于生产和因地制宜的原则，科学、合理的安排生活区和生产区功能，最大限度的满足职工开展文体活动的需要。

2、充分利用业主征用的施工用地，尽可能减少占地，减少植被破坏，满足“水保环保”的要求。

3、施工生产、生活设施布置整齐划一，施工现场防护设施规划统一、美观，满足“文明施工”的要求。

1.1.3 布置规划本标段B部分的主要施工通道为3#、4#两个支洞，分别控制两个作业区主洞的开挖、锚喷支护、钢衬及衬砌等施工任务，所以拟计划临建布置两个工作区基本自成体系。

即3#、4#支洞口附近分别布置一套临时生产、生活房屋，以减少施工干扰及满足整个工程施工的需要。

施工队承担工程量及工区划分见表1-1。

表1-1《施工队承担工程量及工区划分表》具体布置详见图1-1《施工总平面布置图》图1-2《施工驻地平面布置示意图》1.1.3.1办公及生活、生产设施1、项目部本合同段项目经理部设在发包人指定的范围内，自行修建砖砌结构房，项目部内建设办公室、食堂、急救站、公共卫生及污水处理系统等办公、生活设施。

2、现场施工营地施工队驻地分别建设在业主指定的施工营地内，自行修建砖砌结构房，同时分别在3#、4#施工支洞进口，随现场地形分别建设空压机房、变电室、高位水池、发电机房、临时材料库、污水处理池等施工辅助设施。

3、炸药库本合同段集中设置一雷管、炸药库。

雷管库、炸药库、看守房成三角形布置，相互距离在50m以上，库房采用砖混结构，水泥地板、屋顶，设防盗门、警报器、围墙。

派专人看管。

上场后在业主和当地公安机关指定的地方建设。

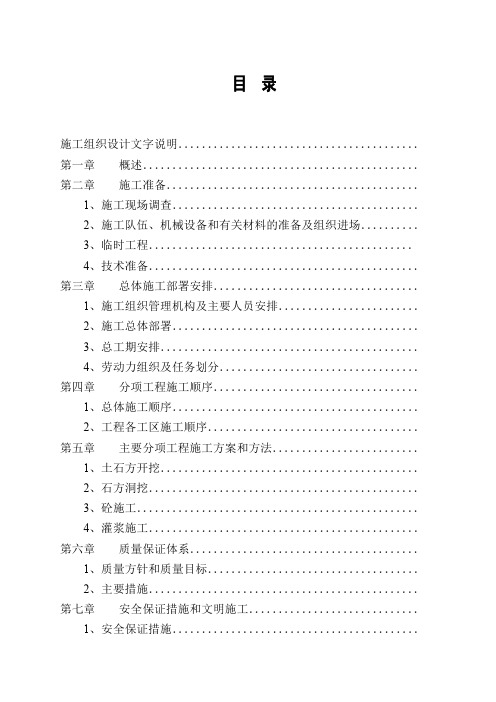

目录施工组织设计文字说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第一章概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第二章施工准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1、施工现场调查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2、施工队伍、机械设备和有关材料的准备及组织进场．．．．．．．．．．3、临时工程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4、技术准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第三章总体施工部署安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1、施工组织管理机构及主要人员安排．．．．．．．．．．．．．．．．．．．．．．．．2、施工总体部署．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3、总工期安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4、劳动力组织及任务划分．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第四章分项工程施工顺序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1、总体施工顺序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2、工程各工区施工顺序．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第五章主要分项工程施工方案和方法．．．．．．．．．．．．．．．．．．．．．．．．．1、土石方开挖．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2、石方洞挖．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3、砼施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4、灌浆施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第六章质量保证体系．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1、质量方针和质量目标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2、主要措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第七章安全保证措施和文明施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1、安全保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2、搞好文明施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第八章环境保护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第九章雨季及讯期施工安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附件一施工总平面布置图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附件二项目经理部组织机构框图．．．．．．．．．．．．．．．．．．．．．．．．．．附件三施工总进度表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附件四质量保证体系框图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．施工组织设计本施工组织设计，系依据业主提供的该电站工程初步设计报告及附图及我公司组织有关人员对施工现场进行的实地调查的基础上编制而成的。

引水隧洞施工方案目录一、前言 (3)1.1 编制依据与原则 (3)1.2 工程概况 (5)二、地质与环境条件分析 (5)2.1 地质条件评价 (7)2.2 水文气象条件分析 (8)2.3 环境保护与安全措施 (9)三、施工总体部署 (10)3.1 施工原则与目标 (12)3.2 施工组织机构设置 (13)3.3 施工流程安排 (14)四、引水隧洞设计与施工方案 (15)4.1 隧洞线路设计与优化 (17)4.2 施工方法选择与设备选型 (18)4.3 施工设备布置与安装 (18)五、施工准备与施工期管理 (19)5.1 施工材料准备 (20)5.2 施工设备调试与检查 (21)5.3 施工现场安全与质量管理 (22)六、引水隧洞施工关键技术 (24)6.1 隧洞开挖与支护技术 (26)6.2 隧洞防水与排水技术 (27)6.3 隧洞运营期安全监测与维护技术 (28)七、施工进度计划与资源配置 (30)7.1 施工进度计划安排 (31)7.2 人力资源配置与调度 (32)7.3 材料供应与运输计划 (33)八、风险评估与应对措施 (34)8.1 工程风险识别与评估 (36)8.2 风险应对措施与预案 (37)8.3 风险监控与报告制度 (38)九、环境保护与水土保持 (40)9.1 环境保护措施与要求 (41)9.2 水土保持方案设计与实施 (43)9.3 生态修复与景观建设 (44)十、结论与建议 (45)10.1 方案总结与评价 (46)10.2 存在问题与改进建议 (48)10.3 未来发展趋势与展望 (49)一、前言随着科技的进步和工程建设的不断发展，引水隧洞工程在水利工程中扮演着日益重要的角色。

本文档旨在为引水隧洞的施工提供详尽的施工方案，确保工程的顺利进行及高质量的完成。

方案制定过程中，我们充分考虑了工程所在地的地质条件、气候条件、水资源状况以及施工可行性等因素，力求做到科学、合理、经济、安全。

第一章工程简介一、工程概况湾坝河二级水电站位于四川省甘孜州九龙县镜内，是松林河主源湾坝河上第二级电站，采用低闸引水式开发。

电站装机容量6.6万kW，年发电量3.188亿kW·h。

施工区域有湾坝乡~石棉的乡级公路通过，石棉~雅安的公路为三级公路，雅安~成都有高速公路相通，距石棉县88km有成昆铁路的乌斯河车站。

对外交通运输条件较好。

电站引水隧洞全长4363.86m，为有压引水隧洞，断面型式为马蹄形，设计引用流量为32.4m3/s。

洞内水流流速为1.74m/s~3.12m/s。

衬砌分两种型式，II类和部分较好的III类围岩顶拱边墙采用喷锚支护，喷混凝土厚15cm，底板为混凝土衬砌厚20cm。

对部分较差的III类围岩及IV、V类围岩采用钢筋混凝土衬砌，厚度分别为40cm、60cm和60cm，并考虑对V类围岩进行固结灌浆，排距3m深度约3m。

为今后运行检修方便，在2#施工支洞与主洞交汇处设置一扇永久检修进人门2.40m×1.80m(宽×高)，作为永久检修进入通道。

二、工程地质情况湾二水电站地处川西高原大雪山脉东南，总的地势西北高东南低。

区内群山连绵，山势巍峨，河谷深切，一般山岭海拔高程3500~5000m，具有典型的中高山~高山地貌景观。

湾坝河长56.8km，平均比降达34.3‰，流域内河谷深切，多呈“V”型峡谷，谷底宽一般20~100m，最宽在150m以上，最窄仅10余m，两岸岸坡陡峭，多为基岩裸露。

经四川省地震局工程地震研究所2002年10月对下游湾坝河二级电站工程场地地震所进行的安全性评价，根据工程场地及其周围地区的地震地质条件、地震活动特征、深部构造背景，湾二水电站地震基本烈度为Ⅷ度。

引水隧洞布置于河谷左岸，沿线山体雄厚，谷坡陡竣，沿线地势海拔均在2000m以上，除黑洞子沟外，沿线无大的冲沟切割。

隧洞沿线出露地层为三叠系(T1-2)中下统第三段灰白色条纹状大理岩夹薄层千枚状砂板岩、第二段灰色千枚状砂板岩以及第一段灰白色粗晶大理岩，粗晶大理岩及千枚状砂板岩各约占50%。

导流洞工程施工方案一、编译依据（一）施工合同（2）《水利水电建设单位设计规范》SDJ338-89（3）《水工建筑物地下基坑工程施工技术规范》DL/T5099-1999(4)《砌体工程施工及验收规范》GB50203-98(5)《水工混凝土施工规范》SDJ207-82(6)《水利水电建设计量规范》SL52-93(7) 施工图名称二、项目概况彭水县地塘水电站位于彭水县地塘乡。

坝址位于彭水县蒲子河支流荔头河遂楚b、引水隧道位于河岸右侧。

开展导流洞工程建设。

导流洞工程是工程的重点。

隧道全长3399m。

隧道设计有1个分支孔。

支孔长度为177.92m。

支洞位于隧道K1+870.46。

m，出口层高747.398m，隧道坡度0.05%；支洞入口标高748.272m ，出口标高747.934m ，支洞坡度0.19%。

由于初步设计时没有地质调查资料，因此在隧道的准备和施工过程中补充了地质调查资料。

三、施工准备一、技术准备1）组织相关技术人员对施工图进行全面熟悉和审查，施工图与其组成部分是否存在矛盾和错误，施工图尺寸、坐标、标高、描述是否一致，技术要求明确，结构施工图与设备安装过程是否矛盾，参与施工单位主持的审图和设计交底，形成审图总结，由参与各方签字盖章.2）根据项目特点，研究使用满足工期和质量要求的新技术、新工艺、新材料。

3) 编制并批准施工组织设计、质量计划、操作指导书和施工计划。

4）相关技术资料的准备和相关材料的现场试验。

2. 现场准备根据施工需要进行调查研究，掌握沿线条件和材料：场地地形、地貌、工程地质和水文地质资料；气象数据；工程用地、交通、排水条件；施工供水和供电条件；工程材料、工程机械供应情况。

根据施工单位给出的定位坐标和标高控制点进行测量放线，引导隧道的定位桩、控制点、标杆点。

三、组织准备鉴于本分部项目属于重大难点单位项目的特点，为保证各项建设目标的顺利实现，在本项目范围内选拔项目经理等业务能力强、实践经验丰富的人员。

引水隧洞施工组织设计要点引水隧洞的施工组织设计是确保隧洞施工过程安全、高效、顺利完成的关键。

以下是引水隧洞施工组织设计的主要要点。

一、前期准备工作1.拟定施工组织设计方案：根据隧洞的地质条件、水文条件、施工工艺等因素，制定详细的施工组织设计方案。

2.编制施工组织设计书：详细规划施工过程中涉及到的各项措施、步骤、设备和人员安排等，并进行施工方案的论证和审批。

3.建立施工组织机构：确定施工组织管理体系，设立相应的管理部门和岗位，明确各个岗位的职责和权限。

二、安全措施1.地质勘察和评估：根据地质情况，进行地质勘察和评估，确定隧洞施工过程中可能出现的地质灾害风险，并采取相应的防护措施。

2.安全生产教育培训：组织全体参与施工的人员进行安全生产教育培训，提高他们的安全意识和应急处理能力。

3.安全设备和措施：根据隧洞的具体情况，配备必要的安全设备，如通风设备、照明设备、防护设备等，并制定相应的安全控制措施。

三、施工步骤和工期安排1.施工步骤划分：将隧洞施工过程划分为不同的步骤，根据每个步骤的施工要求和工艺流程进行合理的安排和组织。

2.工期安排：根据隧洞的长度、结构形式、施工条件等要素，制定合理的工期安排，确保施工进度的合理性和可行性。

四、人员组织管理1.人员配备：根据施工需要，合理配置各类人员，包括技术人员、工人、管理人员等，并确保其专业能力和素质的要求。

2.人员管理：建立相应的人员考核和奖惩制度，鼓励和激励施工人员积极参与施工并提高工作效率。

3.人员培训：根据不同岗位的要求，组织相关培训和技能提升活动，提高员工的工作技能和管理水平。

五、施工设备和材料1.施工设备：根据隧洞的具体情况，选择适用的施工设备，包括掘进机、起重机械、运输设备等，并制定相应的维护和保养计划。

2.施工材料：根据设计要求，选择符合标准的施工材料，确保施工质量的合格性和可靠性。

六、成本控制及质量保障1.成本控制：根据施工组织设计方案，制定详细的成本计划和预算，合理控制施工成本，并进行成本核算和分析。
