第四章 给水泵站

设计年限内城市最高日用水量 Qd.max(m3/d)=（Q1+Q2+Q3+Q4）K1 K1为未预见用水量及管网漏失量系数， 一般为总用水量的15%~20%。
5、管网的设计流量： 管网的设计流量一般为最高日最高时的 用水量确定。 Qh.max=Kh. Qd.max/86.4 Qd.max －最高设计流量，L/s； 最高设计流量，L/s； Kh －时变化系数
水塔和清水池的构造
(一) 清水池 作用：承前启后 为消毒剂作用提供一定的消毒时间。 调节一级泵站均匀输水和二级泵站均匀 供水时流量不平衡的矛盾
形状：圆形和矩形 管道：进水管、出水管、溢流管、放空管 注意： 一般设两个以上
清水池调节容积
W1=Qd.R/100
通过一级泵站来水 与送水泵站送水关 系计算
第三节 给水系统的工作情况
1．取水构筑物和一级泵站的设计流量 ． 一日之中各小时水量的分配，通常是24h 连续、均匀地工作。 原因是： 1) 流量稳定，有利于水处理构筑物运行和 管理，保证出水水质，使水厂运行管理简单； 2) 从造价方面，构筑物尺寸、设备容量降 低，降低工程造价。
取水构筑物、一级泵站和水处理构筑物， 按最高日的平均时流量计算。
Qd--------最高日处理水量 W1 ---------------清水池调节容积，m3 m R----------清水池调节容积占最高日处理 水量的百分数，%。 当资料不全时，清水池调节容积可按最 高日用水量的10%-20%
(二)水塔
1、作用 调节二级泵站与用户用水量变化而引起 的流量不平衡的矛盾。 2、形状 圆筒形、支柱型
给水系统
第一节 给水系统概述
一、给水系统的组成
1、取水工程 包括取水构筑物和一级泵站；作用 2、净水工程 由净化构筑物和消毒设备组成；作用 3、输配水工程 由二级泵站、调节构筑物、输配水管道 组成；作用

4.3 输水管定线
定义
从水源到水厂或水厂到相距较远 管网的管、渠叫做输水管渠。
距离长，与河流、高地、交通路
特点 线等的交叉较多。中途一般没有
流量的流入与流出。
形式
常用的有压力输水管渠和无压输 水管渠两种形式。
无压输水通常以重力为输水动力， 运行费用较低，但管渠的布置受到地形 的限制，管渠的断面尺寸以及水流速度 也会受到水位落差的影响，明渠输水过 程中原水可能受到污染。
当采用明渠输送原水时，应有可靠的保 护水质和防止水量流失的措施。
输水管渠应根据具体情况设置检查井，检 查井间距：当管径为700毫米以下时，不宜大 于200米；当管径为700至1400毫米时，不 宜大于400米。
非满流的重力输水管渠，必要时还应设置 跌水井或控制水位的措施。
长距离输水管渠的定线应在对各种可行 的方案进行详细的技术经济比较后确定。
压力输水通常以水泵为动力，运行 费用较高，但管道的布置相对来说比较 自由，输水过程中原水不会受到污染。
图4-4 重立管和压力管相结合输水
1、3——泵站；2、4——高位水池
定线原则：必须与城市建设规划相结 合，尽量缩短线路长度，减少拆迁，少占 农田，便于管渠施工和运行维护，保证供 水安全；选线时，应选择最佳的地形和地 质条件，尽量沿现有道路定线，以便于施 工和检修；减少与铁路、公路和河流的交 叉；管线避免穿越滑坡、岩层、沼泽、高 地下水位和河水淹没与冲刷地区，以降低 造价和便于管理；尽可能重力输水 。
管网可采用树状网和若干环组成的环状
网相结合的形式，管线大致均匀地分布于整 个给水区。
干管的间距采用500～800m。 连接管的间距可根据街区的大小考虑在 800～1000m左右。 分配管直径至少为100mm，大城市采 用150～200mm。 城镇生活饮用水的管网，严禁与非生活

《水泵及水泵站》课程设计一、课程目标知识目标：1. 学生能够理解水泵的基本工作原理，掌握水泵的分类及性能特点。

2. 学生能够掌握水泵站的组成、布置原则及运行管理要求。

3. 学生能够了解水泵在农业、工业和城市给排水等领域中的应用。

技能目标：1. 学生能够运用水泵的基本知识，分析水泵的选型及配置。

2. 学生能够运用水泵站的布置原则，设计简单的水泵站工程。

3. 学生能够运用水泵运行管理知识，进行水泵设备的日常维护和故障排除。

情感态度价值观目标：1. 培养学生对水泵及水泵站工程建设的兴趣，激发学生投身水利事业的热情。

2. 培养学生关注水泵在农业生产、工业发展和城市给排水等方面的重要作用，增强社会责任感。

3. 培养学生团队合作意识，提高沟通与协作能力。

本课程针对高年级学生，结合水泵及水泵站相关知识，注重理论与实践相结合。

通过本课程的学习，使学生不仅掌握水泵及水泵站的基本知识，还能运用所学知识解决实际问题，培养学生在水泵工程领域的专业素养和实际操作能力。

同时，注重培养学生的情感态度和价值观，使学生成为具有责任感、创新精神和实践能力的水利人才。

二、教学内容1. 水泵的基本工作原理及分类- 水泵的原理及性能参数- 水泵的分类及特点- 教材章节：第二章 水泵及水泵站概述2. 水泵的性能曲线与选型- 水泵的性能曲线- 水泵的选型原则及方法- 教材章节：第三章 水泵的性能与选型3. 水泵站的组成与布置原则- 水泵站的组成及功能- 水泵站的布置原则- 教材章节：第四章 水泵站的设计与布置4. 水泵站的运行管理- 水泵站运行管理的任务与要求- 水泵设备维护与故障排除- 教材章节：第五章 水泵站的运行与管理5. 水泵站工程实例分析- 农业灌溉水泵站工程实例- 城市给排水水泵站工程实例- 教材章节：第六章 水泵站工程实例本教学内容按照课程目标，系统组织水泵及水泵站相关知识点，确保教学内容的科学性和系统性。

教学进度安排合理，结合教材章节，使学生能够循序渐进地掌握水泵及水泵站相关知识，为实际应用打下坚实基础。

长沙自平衡多级泵厂

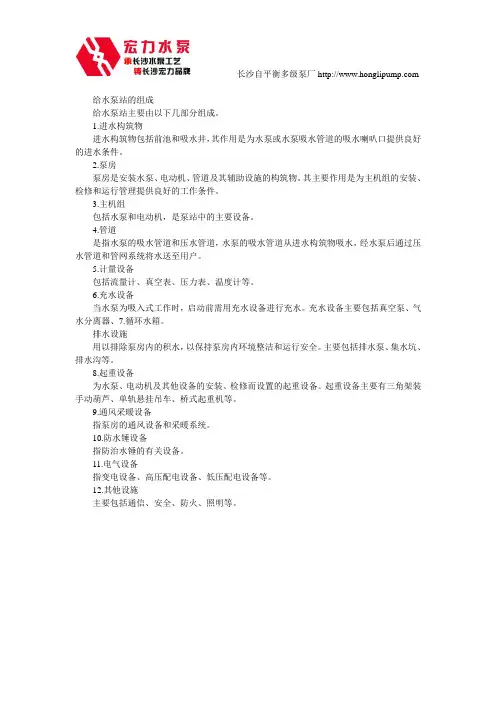

给水泵站的组成
给水泵站主要由以下几部分组成。

1.进水构筑物
进水构筑物包括前池和吸水井，其作用是为水泵或水泵吸水管道的吸水喇叭口提供良好的进水条件。

2.泵房
泵房是安装水泵、电动机、管道及其辅助设施的构筑物。

其主要作用是为主机组的安装、检修和运行管理提供良好的工作条件。

3.主机组
包括水泵和电动机，是泵站中的主要设备。

4.管道
是指水泵的吸水管道和压水管道，水泵的吸水管道从进水构筑物吸水，经水泵后通过压水管道和管网系统将水送至用户。

5.计量设备
包括流量计、真空表、压力表、温度计等。

6.充水设备
当水泵为吸入式工作时，启动前需用充水设备进行充水。

充水设备主要包括真空泵、气水分离器、7.循环水箱。

排水设施
用以排除泵房内的积水，以保持泵房内环境整洁和运行安全。

主要包括排水泵、集水坑、排水沟等。

8.起重设备
为水泵、电动机及其他设备的安装、检修而设置的起重设备。

起重设备主要有三角架装手动葫芦、单轨悬挂吊车、桥式起重机等。

9.通风采暖设备
指泵房的通风设备和采暖系统。

10.防水锤设备
指防治水锤的有关设备。

11.电气设备
指变电设备、高压配电设备、低压配电设备等。

12.其他设施
主要包括通信、安全、防火、照明等。
