1:10000地质填图工作方法细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000—1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
剖面比例尺一般是填图比例尺的5—10倍。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面一般采用全仪器法测制，采用定地质点的方法进行，即剖面地质点点位在分层处。
同时要考虑地形的起伏情况。
地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照1︰50000填图格式。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．要进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。
（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。
确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。
目前多采用卫星定位系统——GPS进行定位。
确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。
例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。
如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。
实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。
所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。
复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。
地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。
分层厚度的下限通常为自然岩层厚度。
地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。
3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。
·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。
地质填图要求及规范一、1:1000地质剖面（一）工作方法1、地质剖面测量：测制1—2条，比例1:1000，划分填图单元，研究地层和构造；2、剖面线垂直地层走向，选择地层层序齐全，地层明显，构造简单，接触关系和标志层清楚，基岩出露好，具有代表性的地段进行；3、实测剖面逐层对岩石和地质矿产特征进行观察进行细致描述；层位地段采集标本，在不同岩石类型分层采集一定数量的样品。
4、地质剖面采用半仪器法测制，定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上的在图上表示，小于1米的有特殊代表性的地质体放大表示。
5、实地分层界线作上标记。
6、地质内容记录：全面、正确、地质体产状；各种样品按公司统一格式标注剖面相应位置，做到文字记录。
7、地质剖面图和工作范围内的地质工资料建立合理的地层层序，查明地层岩性、岩石组合，物质成分，岩相组合；分析地层、岩石的含矿性，选定标志层，划分单元。
8、图的内容：采用展开法，导线、导线点、产状、地质界线、地层代号、含矿性、断层、主要地物等。
9、10、当日室内整理野外填图的工作内容。
10、编写地质工作小结其内容（1）、前言剖面测制目的；剖面线位置、方向、坐标、长度、测制方法；工作起始、完成日期、公司名称、工作人员；工作量：剖面长度、标本、样品件数。
（2）、地质成果a、简述剖面测制矿区地层构造特征；b、地层描述；c、岩浆岩及脉岩描述d、构造e、详细描述矿产f、新的见解（3）存在的问题（二）、工作质量1、记录（1）、记录格式、描述内容、顺序、记量、单位等应该符合国家有关标准；（2）、地层分明、突出重点、语言精、概念清、字迹明；（3）、分层及层间合理、清楚；（4）、岩石定性及岩性描述；（5）、其他与矿体有关的特征添加描述；（6）、岩（矿）层产状记明、正确、与剖面吻合。
2、剖面图（1）、标明比例尺和图例：按有关标准；（2）、剖面起点，界线终点及工作位置，地质等数据正确；（3）、柱状图按照有关规范内容齐全；3、实地控制程度尽量把地质点布置的密度与相应的矿区有关的地质图件比例尺相应；4、采样（1）、代表性取样适用的矿种、数量符合要求；（2）、方法和样品重量达到要求；（3）、规范要求采样，位置、编号、文字等清晰标记，图表一致；5、室内资料整理（1）、野外现场编录的内容清晰，做到不漏；（2）、联系有关部门，反馈的信息，及时标注、补充相关资料等内容；（3）、有关文字、图件每一项完成应提交，做到妥善保管；二、地质填图（一）、工作方法1、用原1:10000地质地形磁测图裁集1:2000磁异常C3、C4，C5图做勘探首靶区，采用穿越法加追踪进行；2、观测点用半仪器、Gps结合丁点交汇手图，室内电子上图；3、在填图中有难于弄别的岩性做好素描、拍照等后定性，再填补；4、填图中发现重要的地质体进行追踪；5、地质体的描述、大者直接上图、小的重要地质体放大特别注明；6、记录格式和内容。
一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
11．编写剖面地质小结。

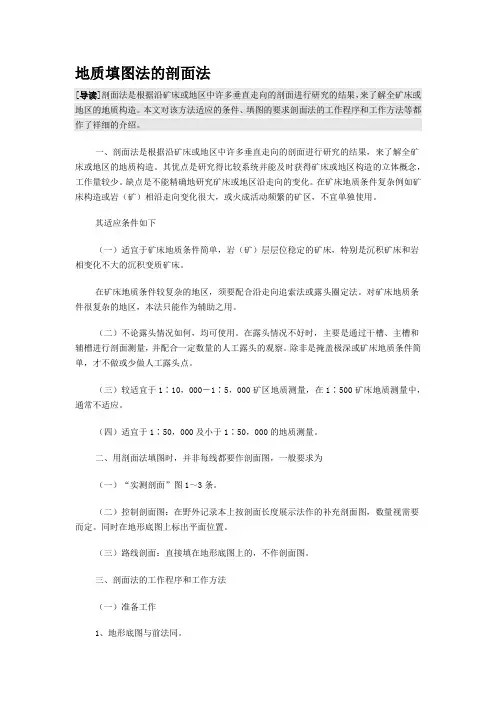

地质填图法的剖面法[导读]剖面法是根据沿矿床或地区中许多垂直走向的剖面进行研究的结果，来了解全矿床或地区的地质构造。
本文对该方法适应的条件、填图的要求剖面法的工作程序和工作方法等都作了祥细的介绍。
一、剖面法是根据沿矿床或地区中许多垂直走向的剖面进行研究的结果，来了解全矿床或地区的地质构造。
其优点是研究得比较系统并能及时获得矿床或地区构造的立体概念，工作量较少。
缺点是不能精确地研究矿床或地区沿走向的变化。
在矿床地质条件复杂例如矿床构造或岩（矿）相沿走向变化很大，或火成活动频繁的矿区，不宜单独使用。
其适应条件如下（一）适宜于矿床地质条件简单，岩（矿）层层位稳定的矿床，特别是沉积矿床和岩相变化不大的沉积变质矿床。
在矿床地质条件较复杂的地区，须要配合沿走向追索法或露头圈定法。
对矿床地质条件很复杂的地区，本法只能作为辅助之用。
（二）不论露头情况如何，均可使用。
在露头情况不好时，主要是通过干槽、主槽和辅槽进行剖面测量，并配合一定数量的人工露头的观察。
除非是掩盖极深或矿床地质条件简单，才不做或少做人工露头点。
（三）较适宜于1∶10，000－1∶5，000矿区地质测量，在1∶500矿床地质测量中，通常不适应。
（四）适宜于1∶50，000及小于1∶50，000的地质测量。
二、用剖面法填图时，并非每线都要作剖面图，一般要求为（一）“实测剖面”图1～3条。
（二）控制剖面图：在野外记录本上按剖面长度展示法作的补充剖面图，数量视需要而定。
同时在地形底图上标出平面位置。
（三）路线剖面：直接填在地形底图上的，不作剖面图。
三、剖面法的工作程序和工作方法（一）准备工作1、地形底图与前法同。
2、确定各剖面线的位置及方向。
有条件时应先踏勘，剖面线大体上应垂直于岩层走向。
剖面线之间距，可根据矿床地质构造之复杂程度及岩层沿走向变化的大小而定，构造愈复杂，岩相变化愈大，间距愈小。
原则上以使相邻两剖面线的地质情况能对比为度。
观测线长度还要合乎定额要求。
1:10000地质填图工作细则1:10000地质填图工作细则一、1:2000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。
（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。
确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。
目前多采用卫星定位系统——GPS进行定位。
确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。
例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。
如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。
实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。
所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。
复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。
地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。
分层厚度的下限通常为自然岩层厚度。
地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。
3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。
·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。
导线点的选择原则是：导线点应选择在地形明显起伏或剖面方向转折处以及剖面的起点和终点。
导线点号的编码，由剖面起点至终点依次为0、1、2、3、……。
②丈量导线距（斜坡距）③测量导线方向：导线方向指的是导线起点至导线终点的方向。
前、后测手共同测量，两者测量结果若相差太大，应重测；若相差不大，则取两者的平均值。
④测量坡角：沿导线方向上坡记为正角，下坡记为负角。
前、后测手共同测量，两者测量结果若相差太大，应重测；若相差不大，则取两者的平均值。
⑤后测手负责将导线号、导线距、导线方向和坡角等测量结果及时报给表格记录员。
导线号用0－1、1—2、……表示。
导线1—2指的是导线点1和2之间的导线，其中1指的是该导线的起点，2指的是该导线的终点。
2.表格记录员的主要任务详细填写实测剖面记录表(实测剖面记录表格式见下一张幻灯)。
实测剖面记录表是最重要的原始资料，记录一定要准确、齐全。
每一导线测量完毕后，表格记录员要全面检查该导线中的实测地层内容是否全部完成，若有缺项，应及时补测。
只有当表格记录员经过检查，确认该导线中的实测地层内容已经全部完成，才能撤掉该导线进入下一导线的测量。
3.记录本记录员的任务①详细描述每一分层的岩性、所含化石、地层产状及其接触关系，对标本进行登记。
岩性描述主要内容包括：岩石名称、颜色、结构、构造、成分（矿物成分及结构组分）、岩石的组合规律（可分为：夹层型、互层型或韵律型）。
化石记录内容主要包括：化石种类（野外定名）、保存程度、富集程度、围岩种类及特征。
标本登记：标本号、标本名称及其标本采集点位置（用标本采集点的皮尺读数来表示）。
不同类型的标本用不同符号进行编号，B代表岩性标本，b代表标本，H代表化石标本（详见《夹沟、桃山集幅1:5万区域地质调查工作细则》P.41）。
同类标本按采集顺序依次编码，如：B001、B002、……。
②绘制地质素描图或拍摄地质照片：对于重要的地质现象（如：地层接触关系、重要的沉积构造、断层证据、……等等）应绘制地质素描图或拍摄地质照片。
地质素描图上要标明地点、产出层位、产状、比例尺、方向、图名、图例等。
4. 绘图员的主要任务①在地形图上标绘剖面内容：包括剖面起止点及剖面线位置、实测剖面编号、剖面上的地质点位及其点号、地层分层界线及地层代号、代表性的地层产状。
在地形图上标绘剖面内容应该在野外完成。
②读皮尺：主要包括读取地层分层点、地质现象素描或照相点等地点的皮尺读数，并及时把读数报给表格记录员。
该项工作应与表格记录员密切合作共同完成。
③绘制剖面草图：草图上要标明剖面方向、地形、分层界线、分层号、地层代号、产状、接触关系、标本采集位置、剖面线上的主要山头或村庄的位置与名称、导线号、图名、图例、比例尺。
作图方法与路线地质剖面图基本相同。
5. 标本采集员的任务①采集各类标本：岩性、化石标本一般应逐层系统采集，岩性标本规格多采用3×6×9㎝，或2×4×6㎝。
化石标本没有一定的规格，一般视化石的大小而定。
②标本编号与包装。
③把标本编号、标本名称、标本采集点的皮尺读数报给表格记录员。
④测量地层产状，将测量结果和产状测量点的皮尺读数报给表格记录员。
每一分层都应该测量一个有代表性的地层产状。
五：实测地层剖面资料的室内整理实测地层剖面资料的室内整理主要包括四方面的内容：数据计算、绘制实测地层剖面图、绘制实测地层剖面柱状图、编写实测地层剖面报告。
1. 数据计算将野外实测获得的—斜距（L）、地层倾角（α）、坡角（β）、导线方向、地层走向与导线的夹角（γ）等原始数据加以计算，求出导线与各分层的水平距（W）、地形高差（H）、地层厚度（d）、剖面线（总）方向、地层在剖面线方向上的视倾角（α’）等。
计算结果必须填写在实测地层剖面计算表中。
下面对计算公式作简要介绍。
⑴计算导线与各分层的水平距（W）和地形高差（H）水平距: W=L·COSβ地形高差: H=L·SINβ⑵计算地层厚度（d）地层厚度: d=L·(sinα·cosβ·sin±γcosα·sinβ)注：当山坡坡向与地层倾向相反时用“＋”号，当山坡坡向与地层倾向相同时用“－”号β角在丈量表中有“＋”、“—”之分，但计算地层厚度时β角均取正值⑶求剖面线（总）方向：剖面线（总）方向一般指剖面起点至终点的方向。
该方向通常利用导线方向和导线水平距作图求得求剖面线（总）方向举例例如：某地层剖面实测结果如下先确定出剖面起点的位置和正北的方向，然后按导线方向、导线平距，从起点开始，顺次画出每一导线（如右图），最终导出剖面终点。
将剖面起点和终点连接起来（如右图中的红线）。
起点和终点的连线与正北方向的夹角便是剖面线（总）方向，如右图所示，该角度为22.6°。
用Corel DRAW绘图软件作图可以较方便、很精确的求出剖面线方向。
⑷求地层视倾角地层视倾角（'α）的大小与地层真倾角（α）、地层走向和剖面线的夹角（δ）有关。
三者之间的关系式为：tg'α=tgα·sinδ。
因此，视倾角（'α）可以根据地层真倾角（α）、地层走向和剖面线的夹角（δ），利用它们之间的关系式计算求出。
此外，还可用图解法求得。
2．绘制实测地层剖面图绘制实测地层剖面图常用的有两种方法—直线法和导线法。
⑴.直线法如果实测剖面的导线方向全部垂直（或近于垂直）地层走向，就可以使用直线法作图。
直线法绘制实测地层剖面图的优点是利用野外实测数据、不需要计算直接作图，作图步骤如下：①根据各导线的斜坡距和坡度角用直尺和量角器作辅助线，画出各导线点的位置。
②把各导线点用圆滑的曲线连接起来，画出地形轮廓线。
③根据各分层的斜坡距（即各分层的皮尺读数），在地形线上得出各分层以及各组段界线点，过分层及分组界线点按照地层产状（真倾角）画出各分层、分组的界线。
分层界线一般长2.5cm，分组界线一般长3.5cm。
④按照地层产状（真倾角）给每一分层画上岩性花纹，标上产状。
岩性花纹线的长度一般为2cm。
岩性花纹的样式和规格在国家技术监督局1989年颁布的《1:50000万区域地质图图例》一书中有具体规定。
⑤给实测地层剖面图加上图名、图例、比例尺、剖面方向、责任表等等⑵导线法如果实测剖面受到岩层出露和通行条件的限制，使导线方向不能始终保持与地层走向垂直（或近于垂直），这种情况下就应该采用导线法绘制剖面图。
作图步骤如下：①画导线平面图：a. 在图纸上确定剖面线方向：通常规定剖面线方向平行与图纸的横向（水平方向），剖面的W、NW、SW或N（0°）端放在图的左侧，剖面的E、NE、SE或S （180°）放在图的右侧。
b. 求出剖面线按照作图比例尺在图面上的长度。
根据剖面线的图面长度和图纸的宽度确定剖面起点在图纸上的位置。
c. 按导线方向、导线平距，从起点开始，顺次画出每一导线。
并在导线点上画上实心小圆圈，在实心小圆圈的正上方标上导线号。
d. 根据各分层的水平距，在导线上依次标出各地层分层点。
在导线的下部标上分层号。
在导线的上部标上各分层的地层产状，表示方法如右图，该产状符号的走向线长度为5mm，倾向线长度为2mm。
e. 过各分层点平行于地层走向画出各分层界线和组与组之间的地层界线，分层界线长度为2cm，组与组之间的地层界线长度为4cm。
整合地层界线用实线，假整合地层界线用虚线。
在导线的下部标上各组地层的代号。
⑵导线法②．画地形轮廓线a．求出剖面图按照作图比例尺在图面上的高差（在所有导线点中，最大累积高差减去最小累积高差）。
根据剖面图的图面高差和图纸的高度，在导线平面图的下方适当的位置画一条横线，作为剖面基准线，其标高设为0m，这是一条作图辅助线，应尽量画得轻些，剖面图做完后还要擦掉。
b.将各导线点分别向下垂直投影到剖面基准线上。
c.根据各导线点的累积高差（相当于各导线点相对于起点的高程），按照垂直比例尺在图上确定各导线点的相对于剖面基准线的高程点。
d.用圆滑的曲线将各高程点连接起来，即形成地形轮廓线。
e.在剖面终点、地形线上方标上剖面线方向(起点指向终点的方向。
f.在剖面线上方标上剖面线所经过的主要山峰、村庄等地物的名称。
⑵导线法③．画地层界线把导线平面图上的各分层点、组与组之间的地层界线点向下垂直投影到地形线上，过投影点，按照地层倾向和视倾角，画出各分层界线和组与组之间的地层界线，分层界线长度为2.5cm，组与组之间的地层界线长度为3.5cm。
④．填岩性花纹、标上产状、分层号和地层代号按照地层视倾角给每一分层画上岩性花纹，岩性花纹线的长度一般为2cm。
