钢筋平法配筋计算讲解56299

平法梁配筋计算（经典算法）来源：建筑工人联盟版权归原作者所有●梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

下面以一个实例具体介绍梁配筋的计算规则：●集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。

●原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋为2根直径22的二级钢；原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6 根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。

梁配筋图如下：说明：1. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)Ln：梁净跨;Hc：柱截面沿框架方向的高度2. 一级抗震加密区>=2Hb，二至四级>=1.5Hb手工计算结果如下：上部通长筋2b22:L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d=3600+5800+3600+2800+200-2*25+35*22-400+25+12*22 =15950+395+264支座1右端上部一排筋2b22：L=Ln/3（Ln为净跨值）+支座宽-BHC+ max(Lae-支座宽+BHC,15d)= (3600-200*2)/3+400-25+35*22-400+25=1442+395支座2两端上部一排筋2b22：L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3=(5800-200*2)/3+400+ (5800-200*2)/3= 4000支座2两端上部二排筋2b22：L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4=(5800-200*2)/4+400+(5800-200*2)/4=3100支座3两端上部一排筋2b22：L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3= (5800-200*2)/3+400+ (5800-200*2)/3= 4000支座3两端上部二排筋2b22：L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4=(5800-200*2)/4+400+(5800-200*2)/4=3100支座4两端上部一排筋2b22：L=Ln/3（Ln为净跨值）+支座宽+悬梁长-BHC= (3600-200*2)/3+400+2800-200-25= 4042第一跨下部纵筋3b18：L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+BHC)=3600-2*200+400-25+35*18+ 15*18=4205+270第二跨下部纵筋4b18：L=Ln+max(Lae,0.5Hc+5d)*2=(5800-200*2)+2*35*18=6660第三跨下部纵筋3b18：L= Ln+max(Lae,0.5Hc+5d)*2=(3600-2*200)+2*35*18=4460右悬梁下部筋3b18：L= 悬梁长-BHC+15d=(2800-200)-25+15*18=2845箍筋尺寸：L1=300-2*25+2*8=266L2=600-2*25+2*8=566箍筋根数计算：第一跨箍筋根数：N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round[(1.5*600-50)/100]+Round[(3600-400-2*1.5*600)/200]+1=2*9+7+1=26根第二跨箍筋根数：N=2*Round[(1.5*600-50)/100]+[Round(5800-400-2*1.5*600)/200]+1=2*9+18+1=37根第三跨箍筋根数：(同第一跨) N=26根右悬梁箍筋根数：N=Round[(2800-200-2*50)/100] +1 =26根箍筋根数计算：总根数：N=26+37+26+26=115根。

钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。

1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。

二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。

正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。

三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。

如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。

钢筋平法计算简图及公式钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。

1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。

二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。

正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。

三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。

如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002称直径(mm)不同根数钢筋的计算截面面积(mm2)单根钢筋理论重量(kg/m) 123456789628.357851131421701982262550.2226.533.2661001331661992322652990.26850.31011512012523023524024530.3958.252.81061582112643173704234750.4321078.51572363143934715506287070.61712113.122633945256567879190410170.88814153.9308461615769923107712311385 1.21 16201.140260380410051206140716081809 1.58 18254.5509763101712721527178120362290220314.2628942125615701884219925132827 2.47注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。

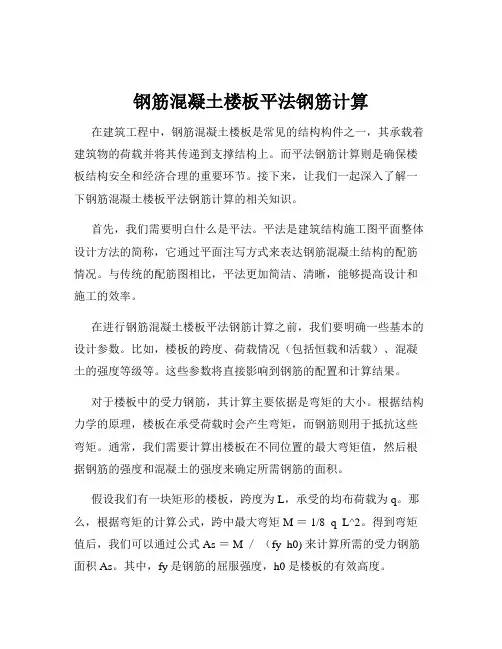

钢筋混凝土楼板平法钢筋计算在建筑工程中，钢筋混凝土楼板是常见的结构构件之一，其承载着建筑物的荷载并将其传递到支撑结构上。

而平法钢筋计算则是确保楼板结构安全和经济合理的重要环节。

接下来，让我们一起深入了解一下钢筋混凝土楼板平法钢筋计算的相关知识。

首先，我们需要明白什么是平法。

平法是建筑结构施工图平面整体设计方法的简称，它通过平面注写方式来表达钢筋混凝土结构的配筋情况。

与传统的配筋图相比，平法更加简洁、清晰，能够提高设计和施工的效率。

在进行钢筋混凝土楼板平法钢筋计算之前，我们要明确一些基本的设计参数。

比如，楼板的跨度、荷载情况（包括恒载和活载）、混凝土的强度等级等。

这些参数将直接影响到钢筋的配置和计算结果。

对于楼板中的受力钢筋，其计算主要依据是弯矩的大小。

根据结构力学的原理，楼板在承受荷载时会产生弯矩，而钢筋则用于抵抗这些弯矩。

通常，我们需要计算出楼板在不同位置的最大弯矩值，然后根据钢筋的强度和混凝土的强度来确定所需钢筋的面积。

假设我们有一块矩形的楼板，跨度为 L，承受的均布荷载为 q。

那么，根据弯矩的计算公式，跨中最大弯矩 M ＝ 1/8 q L^2。

得到弯矩值后，我们可以通过公式 As ＝ M ／（fy h0) 来计算所需的受力钢筋面积 As。

其中，fy 是钢筋的屈服强度，h0 是楼板的有效高度。

除了受力钢筋，楼板中还配置有分布钢筋。

分布钢筋的作用主要是将楼板上的局部荷载均匀地传递给受力钢筋，防止混凝土收缩和温度变化引起的裂缝，并在施工过程中固定受力钢筋的位置。

分布钢筋的间距和直径通常根据规范的要求进行确定。

在计算钢筋的长度时，需要考虑钢筋的锚固长度和弯钩长度。

锚固长度是指钢筋伸入支座内的长度，它的大小与钢筋的直径、混凝土的强度、钢筋的类型等因素有关。

弯钩长度则是为了增加钢筋与混凝土之间的粘结力而设置的。

另外，钢筋的间距也是需要重点考虑的因素。

钢筋间距过小，会导致施工困难，增加成本；间距过大，则可能无法满足结构的受力要求。
