钢筋算量手册(适合初学者)解析

钢筋翻样教程技术信念技术技术信念技术信念技术信念下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）Lo取柱相邻两跨较大值。

a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*26技术信念技术信念技术信念基础梁主筋（梁外伸）技术信念技术信念基础梁箍筋根数（梁外伸）技术信念左边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1右边支座处加密箍筋根数＝（L+1/2Hc-保护层）/加密间距+1中间支座处加密箍筋根数＝支座宽/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-112技术信念技术-1纵筋长度＝高Hn/3+1Hn/3+如果出现多层地下室，只有基础层顶面和首层顶面是为（柱截面长边）取大值15技术信念1层柱子主筋长度纵筋长度＝首层层高-首层非连接区Hn/3+max(Hn/6，hc ，500)+搭接长度LlE中间层柱子主筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE技术信念非连接区＝max（1/6Hn、500、Hc）16技术非连接区＝（技术信念技术信念技术信念技术技术技术技术-1层箍筋根数计算按绑扎计算箍筋根数技术信念根数＝（基础高度-基础保护层）/间距-1技术技术技术信念2829技术信念顶层箍筋根数计算根部根数＝（加密区长度-50）/加密间距+1按焊接计算梁下根数＝加密区长度/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1技术技术技术信念技术信念技术信念技术信念加暗柱暗柱剖面技术信念配筋平面图暗柱立面36加连梁技术信念37技术信念技术信念技术信念信念技术信念技术信念技术信念技术信念技术信念技术信念技术信念。

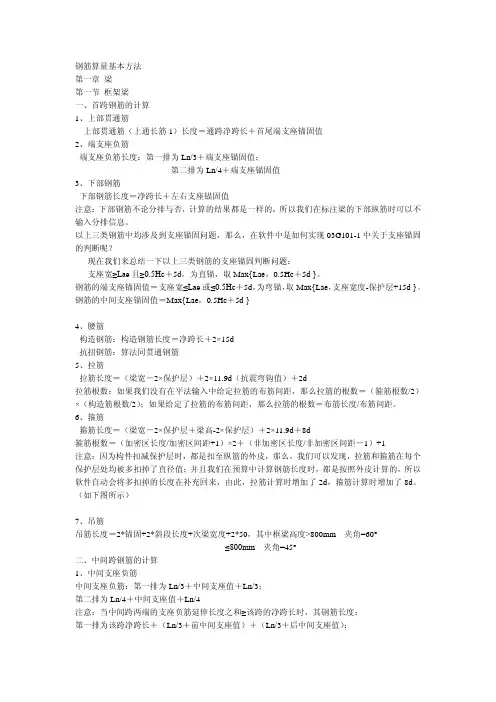

钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

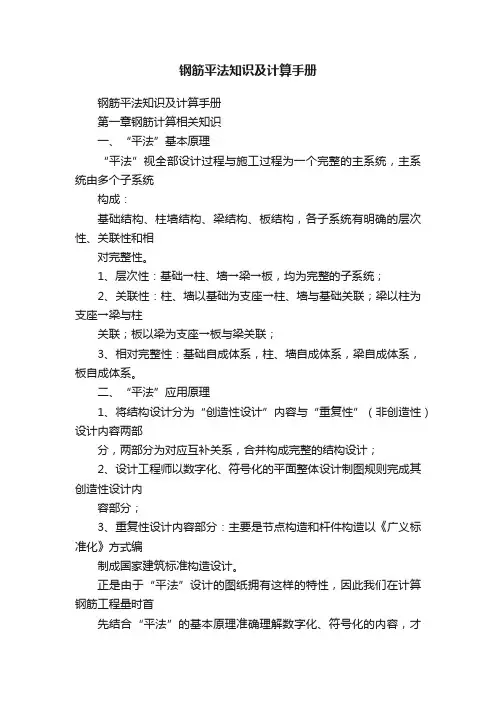

钢筋平法知识及计算手册钢筋平法知识及计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。

1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。

二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。

正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。

三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。

如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002称直径(mm) 不同根数钢筋的计算截面面积(mm2) 单根钢筋理论重量(kg/m)1 2 3 4 5 6 7 8 96 28.3 57 85 113 142 170 198 226 255 0.2226.5 33.2 66 100 133 166 199 232 265 299 0.268 50.3 101 151 201 252 302 352 402 453 0.3958.2 52.8 106 158 211 264 317 370 423 475 0.43210 78.5 157 236 314 393 471 550 628 707 0.61712 113.1 226 339 452 565 678 791 904 1017 0.88814 153.9 308 461 615 769923 1077 1231 1385 1.2116 201.1 402 603 804 1005 1206 1407 1608 1809 1.5818 254.5 509 763 1017 1272 1527 1781 2036 2290 220 314.2 628 942 1256 1570 1884 2199 2513 2827 2.4722 380.1 760 1140 1520 1900 2281 2661 3041 3421 2.9825 490.9 982 1473 1964 2454 2945 3436 3927 4418 3.8528 615.8 1232 1847 2463 3079 3695 4310 4926 5542 4.8332 804.2 1609 2413 3217 4021 4826 5630 6434 7238 6.3136 1017.9 2036 3054 4072 5089 6107 7125 8143 9161 7.9940 1256.6 2513 3770 5027 6283 7540 8796 10053 11310 9.8750 1964 3928 5892 7856 9820 11784 13748 15712 17676 15.42注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002结构体系与类型设防烈度6 7 8 9框架结构高度≤30 >30 ≤30 >30 ≤30 >30 ≤25框架四三三二二一一剧场、体育馆等大跨度公共建筑三二一一框架-剪力墙结构高度(m) ≤60 >60 ≤60 >60 ≤60 >60 ≤50框架四三三二二一一剪力墙三三二二一一一剪力墙结构高度(m) ≤80 >80 ≤80 >80 ≤80 >80 ≤60剪力墙四三三二二一一部分框支剪力墙结构框支层框架二二二一一不应采用不应采用剪力墙三二二二一筒体结构框架-核心筒结构框架三二一一核心筒二二一一筒中筒结构内筒三二一一外筒三二一一单层厂房结构铰接排架四三二一注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。

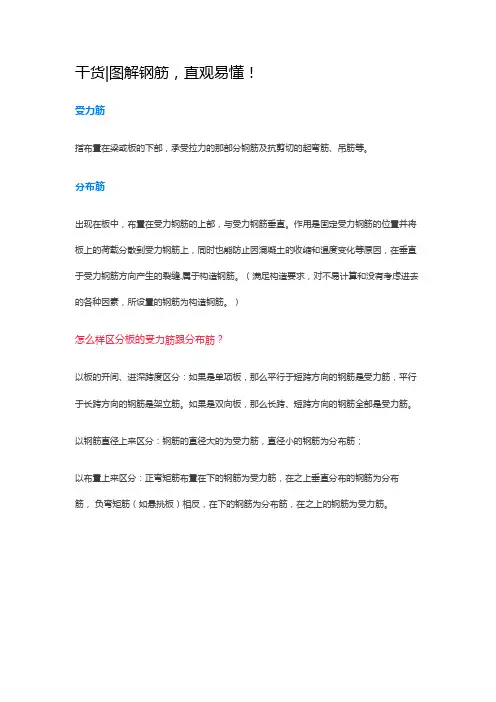

干货|图解钢筋，直观易懂！受力筋指布置在梁或板的下部，承受拉力的那部分钢筋及抗剪切的起弯筋、吊筋等。

分布筋出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋。

箍筋用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋，通长钢筋是全长布置。

架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

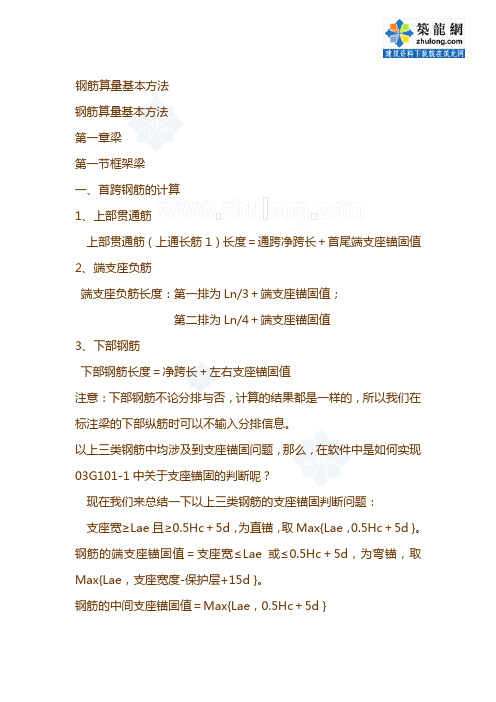

钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

第一节板钢筋翻样计算以福建水电学院新校区6号学生公寓6层为例子,选取(14）-（15）轴/（B）-（C）轴，的钢筋混凝土板进行钢筋分析计算。

板的配筋图如下所示：板的配筋图一、钢筋计算条件计算条件值抗震等级板为非抗震构件混凝土强度等级C25纵筋连接方式板顶筋:绑扎搭接板底筋：分跨锚固钢筋定尺长度9000 mm二、结构说明（1）混凝土的强度等级C25（2）板的厚度为120mm，板的保护层厚度为20mm（3）(14）轴与（15）轴，（B）轴和（C)轴，梁宽为200mm。

（4）板的配筋情况：板底钢筋：X向为C8＠180；Y向为C8＠200;负筋:轴（14）上为C8＠120；轴(15）上为C8＠200；轴（B)上为C8@200；轴(C)上为C8＠200。

负筋的分布钢筋：A6＠200。

三、板筋的构造说明（1）板一般不参与抗震，这里按非抗震计算（2）板底筋伸入支座内长度为max（Hb/2，5d）（即≥5d且至少到梁中线或墙中线或圈梁中线；当板端部支座为砌体墙时，为≥120，≥h，≥墙厚/2）.当板内温度、收缩应力较大时，伸入支座内的长度应适当增加。

（3）板上部支座负筋长度设计按铰接时，钢筋平直段长度≥0。

35Lab；设计时按充分利用钢筋的抗拉强度时，钢筋平直段长度≥0.6Lab。

钢筋下弯折长度为15d。

注：纵筋在端支座应伸至支座（梁、圈梁或剪力墙)外侧纵筋内后弯折，当直段长度≥La时可不弯折。

（4）板负筋在板内侧弯折长度=板厚—2倍保护层厚度.（板负筋弯折长度=板厚—保护层厚度,在施工也有采用，但在施工中容易导致露筋）（5）板的第一根钢筋按1/2板筋间距布置。

（6）受拉钢筋基本锚固长度Lab=40d(HRB400，非抗震）。

受拉钢筋锚固长度La=ζa Lab（注：（1）La不应小于200；(2)ζa按连乘计算时，不应小于0.6；（3)带肋钢筋的公称直径大于25时，ζa为1.1）这里ζa=1，La=ζa×Lab=1×39d(HRB400，非抗震）（7）根据规范要求受拉的HPB300级钢筋末端应做180°弯钩，其弯钩的内直径不少于2.5倍的钢筋直径,弯钩平直段长度不小于3d，则其中一段180°弯钩长度为6.25d四、钢筋计算过程根数=（Y方向净长—2×(间距/2））/间距+1=(7200-100—100-180）/180+1=38.8=39根钢筋计算过程Y向钢筋C8＠200 预算长度=板净长+左端锚固max（5d，支座宽/2）+右端锚固max(5d，支座宽/2）=（7200—100—100）+max(5×8，200/2）+ max（5×8,200/2)=7000+100+100=7200mm下料长度=7200mm根数=（X方向净长—2×（间距/2））/间距+1=(3600—100—100-200)/200+1=17根钢筋计算过程（14）轴/(B）—（C）轴支座负筋C8@120 预算长度=水平长度+两端弯折长度=(900+900）+2×（120—40）=1800+180=1960mm下料长度=预算长度-钢筋弯曲调整值（两个弯折90°，即2×2。

钢筋平法手册构造规定（一）混凝土保护层纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合表9.2.1的规定。

纵向受力钢筋的混凝土保护层最小厚度(mm) 表9.2.1第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。

预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。

第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。

处于二、三类环境中的悬臂板，其上表现应采取有效的保护措施。

第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

（二）钢筋的锚固（三）钢筋的连接钢筋的连接可分为两类：绑扎搭接；机械连接或焊接。

机械连接接头和焊接接头的类型及质量应符合国家现行有关标准的规定。

受力钢筋的接头宜设置在受力较小处。

在同一根钢筋上宜少设接头。

（四）钢筋的比重1、冷轧扭钢筋2、冷轧带肋钢筋3、普通钢筋（五）钢筋的计算1、有关规定（1）钢筋工程，应区别线现浇、预制构件及不同钢筋和规格，分别按设计长度乘以单位重量，以吨计算（2）计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；设计未规定搭接长度的，以包含在钢筋的损耗率内，不另计算搭接长度2、钢筋长度确定钢筋长＝构件长-保护层厚*2+弯钩长*2+弯起钢筋增加值*2（六）弯起钢筋的增加长度弯起钢筋的弯起角度，一般有30°、45°、60°三种，其弯起增加值是指斜长与水平投影长度之间的差值，（七）钢筋的弯钩长度HPB235级钢筋末端需作180°、135°、90°弯钩时，其圆弧弯曲直径D不应小于钢筋d的2.5倍，平直部分不宜小于钢筋直径的3倍180°弯钩每个长＝6.25d（弯曲拉伸值3.25d）（新增）135°弯钩每个长＝4.9d（弯曲拉伸值1.9d）90°弯钩每个长＝3.5d（弯曲拉伸值0.5d）（八）箍筋的长度箍筋的末端应作弯钩，弯钩形式应符合设计要求。

广联达钢筋算量基础培训教程 ------供初学者有较好的参考价值GGJ2009产品通过画图的方式，快速建立建筑物的计算模型，软件根据内置的平法图集和规范实现自动扣减，准确算量。

内置的平法和规范还可以由用户根据不同的需求，自行设置和修改，满足多样的需求。

在计算过程中工程造价人员能够快速准确的计算和校对，达到钢筋算量方法实用化，算量过程可视化，算量结果准确化。

做工程的构件绘制流程使用GGJ2009做实际工程，一般推荐用户按照先主体再零星的原则，即先绘制和计算主体结构，再计算零星构件的顺序。

1、针对不同的结构类型，采用不同的绘制顺序，能够更方便的绘制，更快速的计算，提高工作效率。

对不同结构类型，推荐用户的绘制流程如下；剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构：柱→梁→板；框剪结构：柱→剪力墙板块→梁→板→砌体墙板块；砖混结构：砖墙→门窗洞→构造柱→圈梁。

2、根据结构的不同部位，推荐使用的绘制流程为：首层→地上→地下→基础。

构件图元及分类构件：在软件中柱、墙、梁等8种构件大类型；其下面还会区分类型小类，如柱有柱、构造柱类型；柱在图纸中又有KZ1、KZ2……。

那么这里的KZ1、KZ2就叫构件。

图元：在软件中是指构件绘制到绘图区后，能看到的图形就称为图元。

如KZ1绘制到轴网上，首层有10个KZ1，那么这10个KZ1就叫柱图元。

工程实际中的构件按照图元形状可以划分为点状构件、线状构件和面状构件。

1）点状构件包括柱子，门窗洞口、独立基础、桩、桩承台等；2）线状图元包括梁、墙、条基等；3）面状构件包括现浇板、筏板等。

【点】画法【点】画法适用于点式构件（例如柱子）和部分面状构件（例如现浇板）。

操作方法如下：第一步：在“构件工具条”选择一种已经定义的构件，如KZ-1；第二步：在“绘图工具栏”选择【点】；第三步：在绘图区，鼠标左键点击一点作为构件的插入点（只有鼠标指针显示为“”才能绘制），完成绘制。
