直流电机换向火花问题的探讨作者：姚道文来源：《中国科技博览》2015年第31期[摘要]直流电机在带负载高速运行时，换向器与电刷之间容易产生火花，给电机带来很大的伤害，对火花的控制直接影响着电机的使用寿命。
本文通过分析产生火花的原因对火花进行有效的控制。
[关键词]直流电机火花换向器电刷中图分类号：TD522 文献标识码：A 文章编号：1009-914X（2015）31-0009-011、前言湘钢高线厂二线始建于1958年，经历了2000年的一火成材改造，现场主要的轧机基本都是由直流电机驱动（精轧机除外），包括开坯、粗中轧、预精轧以及辅传等，功率从几十千瓦到数千千瓦不等，大面积使用直流电机，主要是由于直流电机具有它自身得天独厚的优势：1）调速范围广，易于平滑调速；2）控制简单，可靠性高；3）启动、制动和过载转距大。
但其主要的问题是换向问题，它限制了直流电机的极限容量，加上直流电机体积大，维护难度大。
随着近年来可控硅整流技术的日趋完善，直流电机在很多场合仍然具有交流电机不可替代的作用。
2、直流电机的换向及火花等级直流电机换向器的工作原理就是把电枢线圈中感应产生的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势的原理。
换向器是为了让电机往同一个方向旋转，不然电机会来回转动，而不能连续不断的一周一周地旋转。
换向问题很复杂，换向不良会在电刷和换向片之间产生火花。
当火花大到一定程度，有可能损坏电刷和换向器表面，使电机不能正常工作。
但直流电机运行时，并不是一点火花也不许出现。
直流电机的换向电刷火花的等级分类见表1。
3、换向火花产生的原因换向火花产生的原因有很多，由于在换向过程中伴随着有电化学、电热等因素，所以换向问题相当复杂，此次我们主要从已经掌握相对熟悉的方面进行分析，主要包括电磁原因和机械原因两大方面进行讨论、研究。
3.1、电磁方面的原因换向器在换向过程中，电流的变化会使换向器本身产生自感电动势，阻碍换向的进行。
简要说明直流电机中换向器的作用### 直流电机中的换向器：动力的守护者想象一下，你驾驶着一辆汽车，在光滑的柏油路上飞驰。
突然，一个紧急刹车，车子猛地一顿，然后平稳地继续前进。
这个“顿”的感觉，就像是直流电机中换向器的一次“换挡”。
没错，换向器就是那个关键时刻的“刹车”，确保了电机的平稳运行。
直流电机，就像是一个大型的电动机，它通过旋转的磁场来推动线圈转动，从而产生动力。
但是，你知道吗？这个看似简单的过程，其实背后隐藏着许多小秘密。
其中，换向器就是这些秘密中的关键一环。
换向器的作用，就像是给直流电机装上了一个“智能大脑”。
它能够准确地判断何时需要改变电流的方向，何时应该让电流自由流动。
这个“大脑”可不是摆设，它可是直流电机稳定运行的保证。
想象一下，如果换向器出了问题，那可就麻烦大了。
想象一下，你在玩一款赛车游戏，突然，你的车因为换向器的问题而卡住了，动弹不得。
那种感觉，就像是被一股无形的力量紧紧抓住，无法动弹。
这不仅仅是一种比喻，而是对换向器作用的真实写照。
那么，换向器是如何工作的呢？简单来说，它就像一个“开关”，控制着电流的流向。
当需要改变电流方向时，它就会打开一个通道，让电流自由流动；当不需要改变电流方向时，它就关闭这个通道，让电流保持在原来的方向上。
在这个过程中，换向器扮演着至关重要的角色。
它不仅能够保证电机的平稳运行，还能够提高电机的效率。
想象一下，如果你的汽车突然卡住了，你会是什么感觉？是焦急、无助，还是愤怒？但如果是换向器出了问题，那可能就不是那么让人愉快了。
所以，让我们再次感谢这位默默无闻的英雄——换向器。
它就像是直流电机中的守护神，时刻守护着电机的安全与稳定。
虽然我们可能不会注意到它的存在，但它却为我们的生活提供了源源不断的动力。
总的来说，换向器就像是直流电机中的“智能大脑”，它能够准确地判断何时需要改变电流的方向，何时应该让电流自由流动。
这个“大脑”可不是摆设，它可是直流电机稳定运行的保证。
直流发电机换向器火花产生的原因及整改方案
王德强
【期刊名称】《大电机技术》
【年(卷),期】2001(000)0S1
【摘要】新安江水力发电厂3号机采用直流发电机励磁系统，直流发电机作为励磁系统的重要组成部分，关系到设备的安全与运行。
而直流机换向器火花问题一直是一个难题，现就我厂3号机组励磁机换向器火花产生的原因进行分析，并对此提出整改方案，以促进安全发电与运行。
【总页数】1页(P)
【作者】王德强
【作者单位】新安江水力发电厂
【正文语种】中文
【中图分类】TM33
【相关文献】
1.D5570A电火花机床的耗能直流发电机电源的改造 [J], 雷勇涛
2.某型消磁船推进电动机换向器火花故障分析 [J], 程钧谟;程英龙
3.励磁机换向器碳刷冒火花的原因及预防措施 [J], 黄德华
4.直流电动机换向器产生火花问题的分析与解决方法 [J], 李博;韩勇
5.同步发电机的直流励磁机换向器片间电刷火花的原因分析与解决方法 [J], 邓向辉;霍志成;王铁锋
因版权原因，仅展示原文概要，查看原文内容请购买。
直流电动机换向器偏摆问题浅析直流电动机换向器是直流电动机中很重要的一个部件，主要起到控制电机的方向和运行的作用。
然而在实际使用中，往往会出现直流电动机换向器偏摆的问题，影响电机的正常使用。
本文将对这一问题进行浅析。
直流电动机换向器一般由2个集电环组成，也称为“刷子”。
当电机旋转时，集电环将刷子与电接触，使电流通过电机，在电机内部形成磁场，从而使电机产生力矩驱动电机运动。
而当电机需要改变旋转方向时，需要换向器将刷子与集电环连接，使电流改变方向，从而改变电机的运动方向。
然而，在实际使用过程中，电机运行过程中会产生一些震动和振动，这些震动和振动会影响到换向器的工作。
由于换向器的部件结构较为精细，一旦受到震动和振动的影响，就容易发生偏摆问题。
当换向器发生偏摆问题时，刷子与集电环的接触不稳定，容易产生火花和电弧，并且电机也会出现颤动和噪声，降低电机的工作效率和使用寿命。
为了解决这一问题，需要对换向器进行适当的维护和保养。
具体措施包括：1、定期检查换向器的部件是否有损坏、松动或磨损的情况。
及时更换损坏的部件，并紧固松动的部件。
2、在换向器周围增加减震垫或安装隔振器，减小电机震动和振动对换向器的影响。
3、清洁换向器的集电环和刷子，防止灰尘和污垢堵塞接触面。
4、在换向器上涂抹一些润滑油，降低刷子与集电环的摩擦力，减小换向器的磨损和偏摆。
总之，直流电动机换向器偏摆问题是直流电动机使用过程中常见的问题，处理好这一问题，可以延长电机的寿命，提高电机的使用效率。
通过以上措施，可以有效地预防和解决换向器的偏摆问题，提高电机的使用寿命和稳定性。

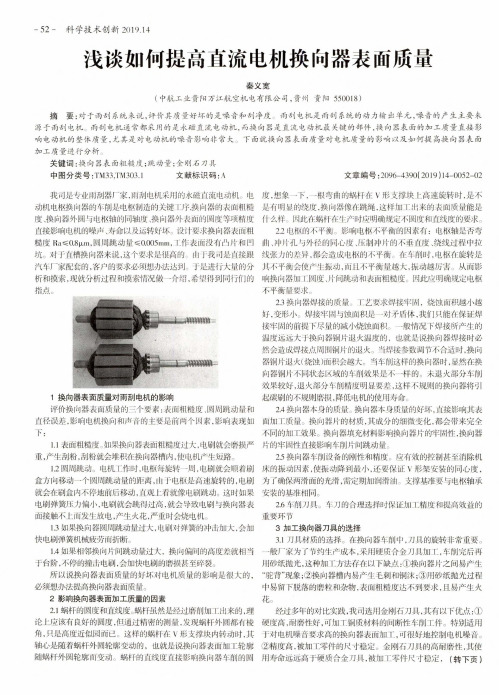

-52-科学技术创新2019.14浅谈如何提高直流电机换向器表面质量秦义宽（中航工业贵阳万江航空机电有限公司，贵州贵阳550018）摘要：苛于雨刮系统来说，评价其质量好坏的是噪音和刮净度"雨刮电机是雨刮系统的动力输出单元，噪音的产生主要来源于雨刮电机°雨刮电机通常都采用的是永磁直流电动机，而换向器是直流电动机最关键的部件，换向器表面的加工质量直接影响电动机的整体质量，尤其是对电动机的噪音影响非常大下面就换向器表面质量对电机质量的影响以及如何提高换向器表面加工质量进行分析.关键词：换向器表面粗糙度;跳动量；金刚石刀具中图分类号:TM33,TM3O3.1文献标识码：A文章编号:2096-4390（2019）14-0052-02我司是专业雨刮器厂家，雨刮电机采用的永磁直流电动机电动机电枢换向器的车削是电枢制造的关键工序换向器的表面粗糙度、换向器外圆与电枢轴的同轴度、换向器外表面的圆度等项精度直接影响电机的噪声、寿命以及运转好坏°设计要求换向器表面粗糙度RaW0.8|xm,圆周跳动量W0.005mm,工作表面没有凸片和凹坑。
对于直槽换向器来说，这个要求是很高的由于我司是直接跟汽车厂家配套的,客户的要求必须想办法达到,于是进行大量的分析和摸索,现就分析过程和摸索情况做一介绍,希望得到同行们的指点。
1换向器表面质量对雨刮电机的影响评价换向器表面质量的三个要素:表面粗糙度、圆周跳动量和直径误差，影响电机换向和声音的主要是前两个因素，影响表现如下：1.1表面粗糙度。
如果换向器表面粗糙度过大，电刷就会磨损严重，产生刮粉,刮粉就会堆积在换向器槽内，使电机产生短路。
1.2圆周跳动。
电机工作时,电枢每旋转一周,电刷就会顺着刷盒方向移动一个圆周跳动量的距离,由于电枢是高速旋转的,电刷就会在刷盒内不停地前后移动，直观上看就像电刷跳动。
这时如果电刷弹簧压力偏小，电刷就会跳得过高，就会导致电刷与换向器表面接触不上而发生放电，产生火花，严重时会烧电机。
改变直流电机转向的方法(一)改变直流电机转向的方法介绍直流电机是一种常见的电动机，它能够将直流电能转换成机械能。
在某些情况下，我们需要改变直流电机的转向，以满足特定的需求。
本文将介绍几种改变直流电机转向的方法。
1. 交换电机两个端子的连接这是一种简单且常见的方法，通过交换直流电机的两个端子的连接，可以改变电机的转向。
具体步骤如下： - 断开电机与电源的连接。
- 将两条电机线缆交换连接的位置。
- 重新连接电机与电源。
2. 使用切换电路切换电路是一种通过控制电机线圈的连接方式来改变电机转向的方法。
切换电路可以使用电子元器件，如继电器或开关，来控制电机的连接方式。
其步骤如下： - 连接切换电路及控制元器件，如继电器。
- 通过控制元器件的开关状态，切换电机线圈的连接方式。
- 控制元器件的状态改变时，电机的转向也会随之改变。
3. 使用电子控制器电子控制器是一种更先进的方法，通过改变电子控制器的参数设置，可以改变电机的转向。
具体步骤如下： - 连接电子控制器与电机。
- 运行电子控制器，并通过设置参数改变电机的转向。
- 电子控制器会根据设置的参数来改变电机的转向。
4. 使用直流电机驱动器直流电机驱动器是一种专门用于控制直流电机转向的设备，它能够通过改变电机的供电方式来改变电机的转向。
具体步骤如下： - 连接直流电机驱动器与电机。
- 使用直流电机驱动器的控制界面，设置电机的转向参数。
- 直流电机驱动器会根据设置的参数来改变电机的转向。
5. 使用编程控制对于一些需要自动控制的场景，可以通过编程控制来改变直流电机的转向。
具体步骤如下： - 连接编程控制器与电机。
- 使用编程控制器的编程界面，编写控制程序来改变电机的转向。
- 运行编写好的程序，电机会根据程序的指令来改变转向。
结论通过以上介绍，我们了解了几种改变直流电机转向的方法。
这些方法各有优劣，可以根据具体需求选择适合的方法来改变直流电机的转向。
无论是简单的交换电机连接，还是使用复杂的电子控制器，都能够实现改变直流电机转向的目的。
直流电机正反转切换方法宝子！今天咱来唠唠直流电机正反转切换这事儿。
直流电机要实现正反转切换呢，有一种常见的方法就是改变电枢电流的方向。
你可以想象这个电枢电流就像是小电机的“指挥棒”，电流方向一变，电机转动的方向也就跟着变啦。
比如说，在电机的控制电路里，通过一些开关元件，像继电器或者晶体管之类的。
要是用继电器呢，就好像是一个小开关员在那里，根据你的指令把电路连接的方式换一换，让电流从不同的路径走，这样就改变了电枢电流方向，电机就欢快地朝着另一个方向转起来咯。
还有哦，改变励磁电流的方向也能让直流电机正反转。
不过这个方法相对来说可能会复杂一丢丢。
励磁电流就像是给电机注入一种特殊的“能量引导”，当你把这个引导的方向改变了，电机也会响应这种变化而反转。
这就好比你给一个小宠物指了不同的方向，它就会朝着新的方向跑去一样有趣。
在实际操作的时候呢，你得特别小心哦。
因为电机这个小家伙可有点小脾气呢。
如果切换的时机或者方法不对，可能会对电机造成损害，就像你突然让一个正在跑步的人紧急转向，要是处理不好可能就会摔倒受伤呢。
所以在设计电路的时候，一定要确保各个元件都能协调工作，就像一个小团队一样，大家齐心协力才能让电机顺利地正反转切换。
另外呀，现在还有一些专门的电机驱动器，这些小玩意儿可厉害啦。
它们可以很方便地控制直流电机的正反转，你只要按照说明书简单设置一下参数，就像给它讲个小秘密一样，它就能按照你的要求让电机正转、反转或者停下来。
这就大大简化了我们的操作，不用自己费劲去捣鼓那些复杂的电路啦。
总之呢，直流电机正反转切换虽然有几种方法，但不管用哪种，都要小心谨慎地对待这个小电机，这样它才能好好地为我们工作，是不是很有趣呢？。
直流电动机换向器偏摆问题浅析直流电动机换向器又称为电机换向器或电机转向器，是将电动机的电源点反向连接，以改变电磁场方向和电机的转向的装置。
在直流电机的运行过程中，如果换向器出现偏摆问题，会导致电机转向不稳、发热、噪音大等故障，严重时甚至会导致电机坏死。
因此，对直流电动机换向器的偏摆问题进行深入分析和解决，对于保障电机的正常运行、延长电机寿命具有重要作用。
一、直流电动机换向器的作用及结构在直流电机的运动过程中，由于电极的进出通电顺序不同，电极的磁场也会相应地发生变化，从而导致电机的转向。
直流电动机换向器的作用就是在电机运动过程中，将电池或直流电源的正负极相互倒置，以及将与电动机磁极的极性相应地倒置，从而使得电动机的旋转方向改变。
直流电动机换向器的结构主要包括通磁绕组、换向器转子、换向器刷子、换向器端盖和绝缘装置等。
通磁绕组作用是在不同的时刻向换向器转子提供不同方向的电磁场，从而使得换向器转子能够正常转向；换向器转子是一个多极的圆形转子，其边缘刻有一定的凹槽，用以放置多组换向器刷子；换向器刷子则是与换向器转子直接接触的金属碳刷子，其一头通过电线与电极相连，另一头则通过碳刷来拐接电流，从而使电机能够正常运转。
直流电动机换向器的偏摆问题是指换向器转子在旋转过程中，出现振荡、摆动、晃动等现象。
这种现象不仅会使得电机的转向不稳定，而且还会增加轴承的磨损、电机的负载增加、发热、擦伤等问题。
对于引起直流电动机换向器偏摆问题的原因，主要包括以下几个方面：1.换向器转子的生产加工、装配精度不足。
由于直流电动机换向器转子是一个多极结构，其工艺要求较高，需要通过高精度的加工和配合来确保换向器转子的旋转运动顺畅。
如果生产加工、装配精度不足，就容易出现偏摆现象。
2.换向器刷子磨损、老化。
由于直流电动机换向器刷子需要不断地与转子接触，从而进行电流拐接，因此容易出现磨损、老化等问题。
如果换向器刷子不良，则会导致电机转向不稳定。
