振冲碎石基桩施工工艺
简介
振冲碎石基桩施工工艺是一种常用于土建工程中的地基改良技术。

该技术利用振冲法将碎石填充在地下，提升地基的承载能力和稳定性，以适应工程的需求。

工艺流程
以下是振冲碎石基桩施工的基本工艺流程：
1. 地面准备：确定施工区域并进行地面清理，确保施工区域平坦无障碍物。

2. 钻孔：使用钻机在施工区域进行钻孔作业，钻孔的深度和直径需根据工程需求确定。

3. 振冲：将振冲器安装在钻孔中，通过施加振动力将碎石逐步填充到钻孔中。

振冲器的振动力会在填充过程中使碎石的颗粒实现紧密堆积。

4. 砂浆灌注：在振冲完成后，钻孔中的碎石会形成一个空隙，
为了提高桩体的整体强度和稳定性，需要进行砂浆灌注。

砂浆中的
水泥会固化并与碎石产生化学反应，增强桩体的抗压能力。

5. 桩顶及连接：将施工完成的基桩顶部修整平整，并根据需要
进行连接处理。

6. 清理及检测：施工完毕后，进行清理，移除施工区域的杂物，并进行相关的检测和测量工作，确保施工质量符合要求。

工艺优势
振冲碎石基桩施工工艺有以下优势：
- 提升地基承载能力和稳定性，适用于软弱土层地基的加固处理。

- 施工速度快，工期短，适用于项目有限时间限制的情况。

- 施工过程中无土方运输和处理，减少环境污染和工程成本。

- 施工工艺简单，易于控制施工质量。

以上是关于振冲碎石基桩施工工艺的简要介绍和基本工艺流程。

该工艺在地基处理和土建工程中具有广泛应用前景，能够有效改善
地基条件，提高工程的安全性和稳定性。

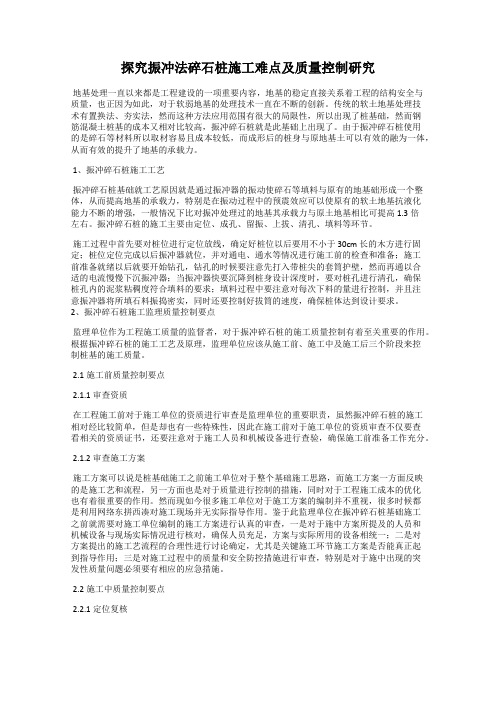

探究振冲法碎石桩施工难点及质量控制研究地基处理一直以来都是工程建设的一项重要内容，地基的稳定直接关系着工程的结构安全与质量，也正因为如此，对于软弱地基的处理技术一直在不断的创新。

传统的软土地基处理技术有置换法、夯实法，然而这种方法应用范围有很大的局限性，所以出现了桩基础，然而钢筋混凝土桩基的成本又相对比较高，振冲碎石桩就是此基础上出现了。

由于振冲碎石桩使用的是碎石等材料所以取材容易且成本较低，而成形后的桩身与原地基土可以有效的融为一体，从而有效的提升了地基的承载力。

1、振冲碎石桩施工工艺振冲碎石桩基础就工艺原因就是通过振冲器的振动使碎石等填料与原有的地基础形成一个整体，从而提高地基的承载力，特别是在振动过程中的预震效应可以使原有的软土地基抗液化能力不断的增强，一般情况下比对振冲处理过的地基其承载力与原土地基相比可提高1.3倍左右。

振冲碎石桩的施工主要由定位、成孔、留振、上拔、清孔、填料等环节。

施工过程中首先要对桩位进行定位放线，确定好桩位以后要用不小于30cm长的木方进行固定；桩位定位完成以后振冲器就位，并对通电、通水等情况进行施工前的检查和准备；施工前准备就绪以后就要开始钻孔，钻孔的时候要注意先打入带桩尖的套筒护壁，然而再通以合适的电流慢慢下沉振冲器；当振冲器快要沉降到桩身设计深度时，要对桩孔进行清孔，确保桩孔内的泥浆粘稠度符合填料的要求；填料过程中要注意对每次下料的量进行控制，并且注意振冲器将所填石料振捣密实，同时还要控制好拔筒的速度，确保桩体达到设计要求。

2、振冲碎石桩施工监理质量控制要点监理单位作为工程施工质量的监督者，对于振冲碎石桩的施工质量控制有着至关重要的作用。

根据振冲碎石桩的施工工艺及原理，监理单位应该从施工前、施工中及施工后三个阶段来控制桩基的施工质量。

2.1施工前质量控制要点2.1.1审查资质在工程施工前对于施工单位的资质进行审查是监理单位的重要职责，虽然振冲碎石桩的施工相对经比较简单，但是却也有一些特殊性，因此在施工前对于施工单位的资质审查不仅要查看相关的资质证书，还要注意对于施工人员和机械设备进行查验，确保施工前准备工作充分。

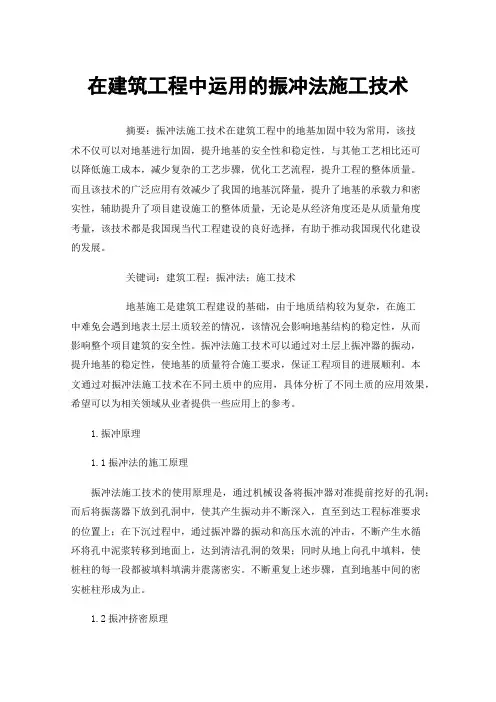

在建筑工程中运用的振冲法施工技术摘要：振冲法施工技术在建筑工程中的地基加固中较为常用，该技术不仅可以对地基进行加固，提升地基的安全性和稳定性，与其他工艺相比还可以降低施工成本，减少复杂的工艺步骤，优化工艺流程，提升工程的整体质量。

而且该技术的广泛应用有效减少了我国的地基沉降量，提升了地基的承载力和密实性，辅助提升了项目建设施工的整体质量，无论是从经济角度还是从质量角度考量，该技术都是我国现当代工程建设的良好选择，有助于推动我国现代化建设的发展。

关键词：建筑工程；振冲法；施工技术地基施工是建筑工程建设的基础，由于地质结构较为复杂，在施工中难免会遇到地表土层土质较差的情况，该情况会影响地基结构的稳定性，从而影响整个项目建筑的安全性。

振冲法施工技术可以通过对土层上振冲器的振动，提升地基的稳定性，使地基的质量符合施工要求，保证工程项目的进展顺利。

本文通过对振冲法施工技术在不同土质中的应用，具体分析了不同土质的应用效果，希望可以为相关领域从业者提供一些应用上的参考。

1.振冲原理1.1振冲法的施工原理振冲法施工技术的使用原理是，通过机械设备将振冲器对准提前挖好的孔洞；而后将振荡器下放到孔洞中，使其产生振动并不断深入，直至到达工程标准要求的位置上；在下沉过程中，通过振冲器的振动和高压水流的冲击，不断产生水循环将孔中泥浆转移到地面上，达到清洁孔洞的效果；同时从地上向孔中填料，使桩柱的每一段都被填料填满并震荡密实。

不断重复上述步骤，直到地基中间的密实桩柱形成为止。

1.2振冲挤密原理工程施工的位置选在砂类土层上时，应将振冲器直接作用于饱和砂层上，使该砂层液化，促使该砂层中的沙砾重新排列组合，使饱和砂层的孔隙减小，并通过回填料的填充将周围的砂层挤压密实，从而完成振冲法施工技术在砂类土层上的施工应用。

1.3振冲置换原理用振冲法施工技术对对粘性土层施工时，使用振冲器将其对准软粘性土地冲刷并振动，使粘性土层出现孔洞，而后使用石料等较硬的颗粒填料填入孔洞中，形成碎石柱。

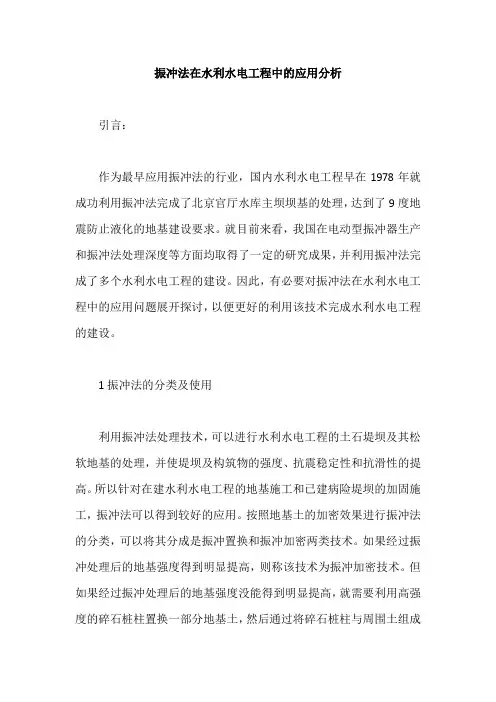

振冲法在水利水电工程中的应用分析引言：作为最早应用振冲法的行业，国内水利水电工程早在1978年就成功利用振冲法完成了北京官厅水库主坝坝基的处理，达到了9度地震防止液化的地基建设要求。

就目前来看，我国在电动型振冲器生产和振冲法处理深度等方面均取得了一定的研究成果，并利用振冲法完成了多个水利水电工程的建设。

因此，有必要对振冲法在水利水电工程中的应用问题展开探讨，以便更好的利用该技术完成水利水电工程的建设。

1振冲法的分类及使用利用振冲法处理技术，可以进行水利水电工程的土石堤坝及其松软地基的处理，并使堤坝及构筑物的强度、抗震稳定性和抗滑性的提高。

所以针对在建水利水电工程的地基施工和已建病险堤坝的加固施工，振冲法可以得到较好的应用。

按照地基土的加密效果进行振冲法的分类，可以将其分成是振冲置换和振冲加密两类技术。

如果经过振冲处理后的地基强度得到明显提高，则称该技术为振冲加密技术。

但如果经过振冲处理后的地基强度没能得到明显提高，就需要利用高强度的碎石桩柱置换一部分地基土，然后通过将碎石桩柱与周围土组成复合地基使地基的强度得到提高[1]。

而后一种方法被称之为振冲置换法，常常在水利水电工程中得到应用。

2振冲法在水利水电工程中的应用2.1水利水电工程中的振冲法施工2.1.1造孔施工造孔施工是振冲施工的第一步，对后续施工的质量起到了重要的影响。

在水利水电工程中应用振冲法之前，一般会进行现场造孔试验，以验证振冲器造孔的适用性。

在进行造孔施工时，需要使振冲器对准桩位，并且保证偏差不超过100mm。

同时，需要在振冲器末端出水口喷水后开启振冲器，并保持振冲器始终处在悬垂状态。

但在实际施工的过程中，由于水利水电工程的地基土质较软，并且振冲器类型和水冲压力也都无法达到理想状态，所以造孔工艺的速度和能力会受到一定的影响。

因此，施工人员一般只能满足将最大造孔速度控制在2m/min以下的要求。

此外，一旦振动器的贯入速度较慢，就要进行水冲压力的调节。

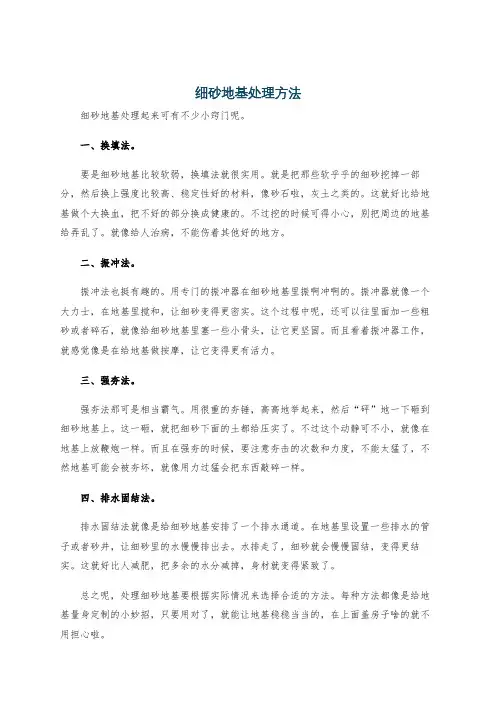

细砂地基处理方法
细砂地基处理起来可有不少小窍门呢。

一、换填法。

要是细砂地基比较软弱，换填法就很实用。

就是把那些软乎乎的细砂挖掉一部分，然后换上强度比较高、稳定性好的材料，像砂石啦，灰土之类的。

这就好比给地基做个大换血，把不好的部分换成健康的。

不过挖的时候可得小心，别把周边的地基给弄乱了。

就像给人治病，不能伤着其他好的地方。

二、振冲法。

振冲法也挺有趣的。

用专门的振冲器在细砂地基里振啊冲啊的。

振冲器就像一个大力士，在地基里搅和，让细砂变得更密实。

这个过程中呢，还可以往里面加一些粗砂或者碎石，就像给细砂地基里塞一些小骨头，让它更坚固。

而且看着振冲器工作，就感觉像是在给地基做按摩，让它变得更有活力。

三、强夯法。

强夯法那可是相当霸气。

用很重的夯锤，高高地举起来，然后“砰”地一下砸到细砂地基上。

这一砸，就把细砂下面的土都给压实了。

不过这个动静可不小，就像在地基上放鞭炮一样。

而且在强夯的时候，要注意夯击的次数和力度，不能太猛了，不然地基可能会被夯坏，就像用力过猛会把东西敲碎一样。

四、排水固结法。

排水固结法就像是给细砂地基安排了一个排水通道。

在地基里设置一些排水的管子或者砂井，让细砂里的水慢慢排出去。

水排走了，细砂就会慢慢固结，变得更结实。

这就好比人减肥，把多余的水分减掉，身材就变得紧致了。

总之呢，处理细砂地基要根据实际情况来选择合适的方法。

每种方法都像是给地基量身定制的小妙招，只要用对了，就能让地基稳稳当当的，在上面盖房子啥的就不用担心啦。

振冲地基本工艺标准适用于振冲法加固地基工程。

振冲置换法适用于处理不排水且抗剪强度不小于20KPa的黏性土、粉土、饱和黄土和人工填土等地基；振冲密实法适用于处理砂土和粉土等地基，不加填料的振冲密实法仅适用于处理0.005mm黏粒含量小于10%的粗砂、中砂地基。

1 施工准备1.1 材料与机具1.1.1材料：（1）填料：可用含泥量小于5%的碎石、卵石、角硕、圆硕、矿渣等。

材料的粒径应符合设计要求，一般为20~50mm，最大粒径不宜大于80mm，且不得含有杂质、土块及已风化的石子。

（2）水：饮用水或不含有害杂质的洁净水。

1.1.2 机具（1）振冲器：一般采用额定功率为30KW的振冲器。

（2）升降设备：一般采用8~15t履带式起重机、轮胎式起重机、汽车吊或轨道式自行塔架等。

（3）水泵：水压宜为400~600KPa，流量宜大于20m3/h。

（4）控制设备：控制电流操作台、150A电流表、500V电压表及供水管道、加料设备等。

1.2 作业条件1.2.1施工前应具备下述资料：（1）岩土工程勘察资料。

（2）邻近建筑物、地下设施类型、分布及结构质量情况。

（3）工程设计图纸、设计要求及所达到的标准、检测手段。

1.2.2施工场地平整，场地内的障碍物已处理；现场水、电已接到使用位置；机具设备已配齐、进场。

1.2.3根据桩位平面布置图测量桩位，并已做标记。

1.2.4 对大型的、重要的或场地复杂的工程，已通过成孔、夯填工艺和挤密效果试验，确定有关施工参数和施工工艺。

2 操作工艺 2.1 振冲置换法2.1.1 工艺流程：2.1.2 定位：振冲施工机具就位，使振冲器对准桩位。

2.1.3 振冲成孔：（1）启动水泵和振冲器，使振冲器徐徐沉入砂层中，水压一般保持在400~600KPa ，水量可为200~400L/min ，下沉速度宜控制在1~2min 。

每沉入0.5~1.0m 宜悬留振冲5~10S 扩孔，待孔内泥浆溢出时，再继续沉入直至达到设计处理深度以上0.3~0.5m 。

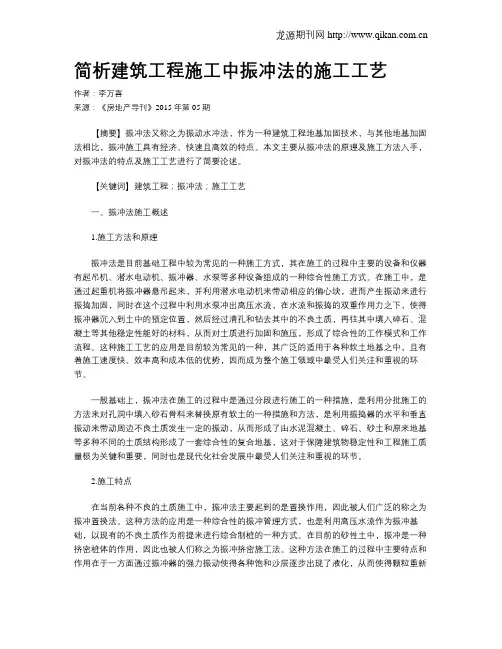

简析建筑工程施工中振冲法的施工工艺作者：李万喜来源：《房地产导刊》2015年第05期【摘要】振冲法又称之为振动水冲法，作为一种建筑工程地基加固技术，与其他地基加固法相比，振冲施工具有经济、快速且高效的特点。

本文主要从振冲法的原理及施工方法入手，对振冲法的特点及施工工艺进行了简要论述。

【关键词】建筑工程；振冲法；施工工艺一、振冲法施工概述1.施工方法和原理振冲法是目前基础工程中较为常见的一种施工方式，其在施工的过程中主要的设备和仪器有起吊机、潜水电动机、振冲器、水泵等多种设备组成的一种综合性施工方式。

在施工中，是通过起重机将振冲器悬吊起来，并利用潜水电动机来带动相应的偏心块，进而产生振动来进行振捣加固，同时在这个过程中利用水泵冲出高压水流，在水流和振捣的双重作用力之下，使得振冲器沉入到土中的预定位置，然后经过清孔和钻去其中的不良土质，再往其中填入碎石、混凝土等其他稳定性能好的材料，从而对土质进行加固和施压，形成了综合性的工作模式和工作流程。

这种施工工艺的应用是目前较为常见的一种，其广泛的适用于各种软土地基之中，且有着施工速度快、效率高和成本低的优势，因而成为整个施工领域中最受人们关注和重视的环节。

一般基础上，振冲法在施工的过程中是通过分段进行施工的一种措施，是利用分批施工的方法来对孔洞中填入砂石骨料来替换原有软土的一种措施和方法，是利用振捣器的水平和垂直振动来带动周边不良土质发生一定的振动，从而形成了由水泥混凝土、碎石、砂土和原来地基等多种不同的土质结构形成了一套综合性的复合地基，这对于保障建筑物稳定性和工程施工质量极为关键和重要，同时也是现代化社会发展中最受人们关注和重视的环节。

2.施工特点在当前各种不良的土质施工中，振冲法主要起到的是置换作用，因此被人们广泛的称之为振冲置换法。

这种方法的应用是一种综合性的振冲管理方式，也是利用高压水流作为振冲基础，以现有的不良土质作为前提来进行综合制桩的一种方式。

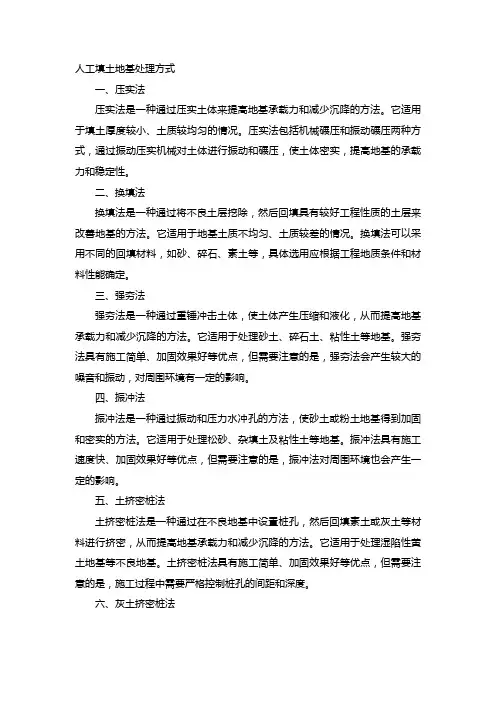

人工填土地基处理方式一、压实法压实法是一种通过压实土体来提高地基承载力和减少沉降的方法。

它适用于填土厚度较小、土质较均匀的情况。

压实法包括机械碾压和振动碾压两种方式，通过振动压实机械对土体进行振动和碾压，使土体密实，提高地基的承载力和稳定性。

二、换填法换填法是一种通过将不良土层挖除，然后回填具有较好工程性质的土层来改善地基的方法。

它适用于地基土质不均匀、土质较差的情况。

换填法可以采用不同的回填材料，如砂、碎石、素土等，具体选用应根据工程地质条件和材料性能确定。

三、强夯法强夯法是一种通过重锤冲击土体，使土体产生压缩和液化，从而提高地基承载力和减少沉降的方法。

它适用于处理砂土、碎石土、粘性土等地基。

强夯法具有施工简单、加固效果好等优点，但需要注意的是，强夯法会产生较大的噪音和振动，对周围环境有一定的影响。

四、振冲法振冲法是一种通过振动和压力水冲孔的方法，使砂土或粉土地基得到加固和密实的方法。

它适用于处理松砂、杂填土及粘性土等地基。

振冲法具有施工速度快、加固效果好等优点，但需要注意的是，振冲法对周围环境也会产生一定的影响。

五、土挤密桩法土挤密桩法是一种通过在不良地基中设置桩孔，然后回填素土或灰土等材料进行挤密，从而提高地基承载力和减少沉降的方法。

它适用于处理湿陷性黄土地基等不良地基。

土挤密桩法具有施工简单、加固效果好等优点，但需要注意的是，施工过程中需要严格控制桩孔的间距和深度。

六、灰土挤密桩法灰土挤密桩法是一种在桩孔中回填灰土等材料进行挤密的方法。

它适用于处理湿陷性黄土地基等不良地基。

灰土挤密桩法具有施工简单、加固效果好等优点，但需要注意的是，施工过程中需要严格控制桩孔的间距和深度。

七、柱锤冲扩桩法柱锤冲扩桩法是一种通过柱状锤冲击成孔并扩大孔径的方法来加固地基的方法。

它适用于处理杂填土、粉土及粘性土地基等不良地基。

柱锤冲扩桩法具有施工简单、加固效果好等优点，但需要注意的是，施工过程中需要严格控制锤击力度和次数。
