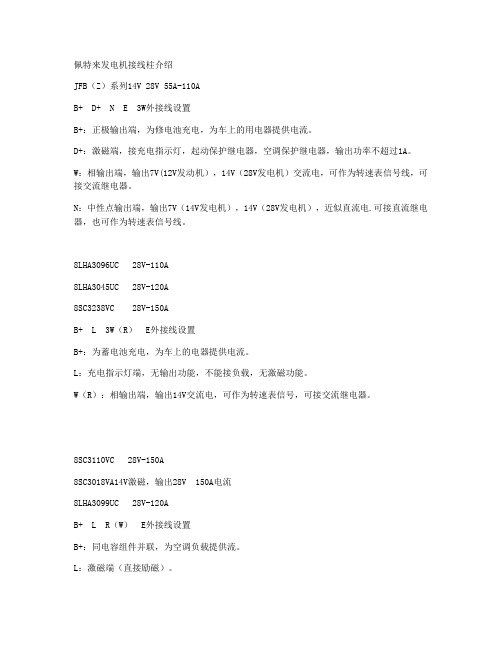

佩特来发电机接线柱介绍

佩特来发电机接线柱介绍JFB（Z）系列14V 28V 55A-110AB+ D+ N E 3W外接线设置B+：正极输出端，为修电池充电，为车上的用电器提供电流。

D+：激磁端，接充电指示灯，起动保护继电器，空调保护继电器，输出功率不超过1A。

W：相输出端，输出7V(12V发动机），14V（28V发电机）交流电，可作为转速表信号线，可接交流继电器。

N：中性点输出端，输出7V（14V发电机），14V（28V发电机），近似直流电.可接直流继电器，也可作为转速表信号线。

8LHA3096UC 28V-110A8LHA3045UC 28V-120A8SC3238VC 28V-150AB+ L 3W（R） E外接线设置B+：为蓄电池充电，为车上的电器提供电流。

L：充电指示灯端，无输出功能，不能接负载，无激磁功能。

W（R）：相输出端，输出14V交流电，可作为转速表信号，可接交流继电器。

8SC3110VC 28V-150A8SC3018VA14V激磁，输出28V 150A电流8LHA3099UC 28V-120AB+ L R（W） E外接线设置B+：同电容组件并联，为空调负载提供流。

L：激磁端（直接励磁）。

W：相输出端，输出14V交流电，可作为转速表信号，可接交流控制继电器。

E：同电容组件组件并联，接地。

无电瓶应用时必须同电容组件并联使用。

AC172RA 28V-140AB+ B- L WL N外接线设置B+：为蓄电池充电，为车上的用电器提供电流。

B-：接蓄电池负极或在车上可靠接地，线径不低于25平方。

WL（L）：接充电指示灯，起动机保护继电器，空调保护继电器，输出功率不超过5A。

N：相输出端，输出14V交流电，可作为转速表信号，可接交流继电器。

具有判断故障及保护功能的佩特来专用调节器8SC3141VC 28V-140AB+ B- D+ W外接线设置B+：为蓄电池充电，为车上的用电器提供电流。

B-：接蓄电池负极或在车上可靠接地，线径不低于25平方。

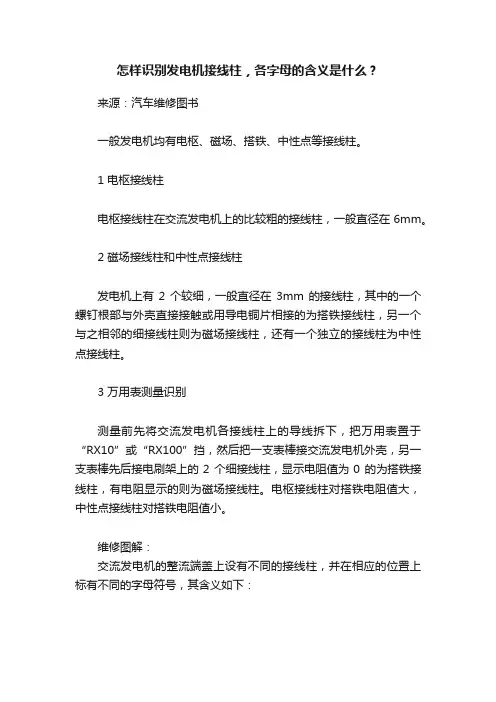

怎样识别发电机接线柱，各字母的含义是什么？来源：汽车维修图书一般发电机均有电枢、磁场、搭铁、中性点等接线柱。

1 电枢接线柱电枢接线柱在交流发电机上的比较粗的接线柱，一般直径在6mm。

2 磁场接线柱和中性点接线柱发电机上有2 个较细，一般直径在3mm的接线柱，其中的一个螺钉根部与外壳直接接触或用导电铜片相接的为搭铁接线柱，另一个与之相邻的细接线柱则为磁场接线柱，还有一个独立的接线柱为中性点接线柱。

3 万用表测量识别测量前先将交流发电机各接线柱上的导线拆下，把万用表置于“RX10”或“RX100”挡，然后把一支表棒接交流发电机外壳，另一支表棒先后接电刷架上的2 个细接线柱，显示电阻值为0 的为搭铁接线柱，有电阻显示的则为磁场接线柱。

电枢接线柱对搭铁电阻值大，中性点接线柱对搭铁电阻值小。

维修图解：交流发电机的整流端盖上设有不同的接线柱，并在相应的位置上标有不同的字母符号，其含义如下：(1)“A”、“B+”或“B”(Battery，蓄电池)为电枢接线柱，向交流发电机内部与正整流板连接，向外输出电能，通过较粗的导线与蓄电池正极和启动机相连。

另外，一般的电源输出线也称为“B”。

(2)“F”(Field，励磁绕组)为磁场接线柱，应用于普通交流发电机，向交流发电机内部与励磁绕组的一端相连接，向外接电压调节器的“F”接线柱。

对于整体式交流发电机(内置式集成电路电压调节器)来说，励磁绕组与集成电路调节器相连的一端也称为“F”。

(3)“N”或“P”(Neutral，中性的)为中性点接线柱，向交流发电机内部与星形绕接的中性点相连接，向外对于普通交流发电机来说，一般用来控制各种用途的继电器，如充电指示灯继电器、磁场继电器等，对于整体式交流发电机(内装集成电路式调节器)，中性点(或三相绕组中的一相接点)一般和集成电路调节器相连接。

(4)“L”(Light，灯，光线)为充电指示灯接柱，对于整体式交流发电机(内置式集成电路电压调节器)，向内和集成电路式电压调节器相连接，通过电压调节器来控制充电指示灯的工作，向外一般通过点火开关和充电指示灯相接。

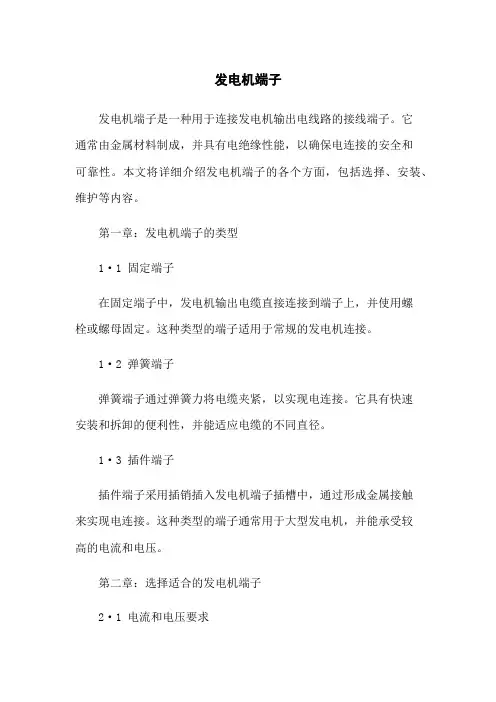

发电机端子发电机端子是一种用于连接发电机输出电线路的接线端子。

它通常由金属材料制成，并具有电绝缘性能，以确保电连接的安全和可靠性。

本文将详细介绍发电机端子的各个方面，包括选择、安装、维护等内容。

第一章：发电机端子的类型1·1 固定端子在固定端子中，发电机输出电缆直接连接到端子上，并使用螺栓或螺母固定。

这种类型的端子适用于常规的发电机连接。

1·2 弹簧端子弹簧端子通过弹簧力将电缆夹紧，以实现电连接。

它具有快速安装和拆卸的便利性，并能适应电缆的不同直径。

1·3 插件端子插件端子采用插销插入发电机端子插槽中，通过形成金属接触来实现电连接。

这种类型的端子通常用于大型发电机，并能承受较高的电流和电压。

第二章：选择适合的发电机端子2·1 电流和电压要求根据发电机的输出电流和电压要求，选择能够承受相应负荷的端子。

确保选用的端子能够满足发电机输出的电流和电压要求，以免造成端子过载或电连接不稳定。

2·2 环境条件考虑发电机工作环境的条件，如温度、湿度和腐蚀性等因素，并选择具有相应防护等级的端子。

这将有助于提高端子的使用寿命和可靠性。

2·3 安装便利性对于需要频繁更换电缆或进行维护的发电机，选择具有快速安装和拆卸功能的端子，以提高操作效率和便利性。

第三章：发电机端子的安装3·1 准备工作在安装发电机端子之前，确保发电机处于停止状态，并断开电源。

清理发电机端子的接触面以确保良好的电连接。

3·2 确定接线顺序根据发电机的接线要求，确定端子的接线顺序。

遵循正确的接线顺序将确保电流的正确流动和电连接的稳定性。

3·3 固定端子根据固定端子的设计，将发电机输出电缆连接到端子上，并使用螺栓或螺母固定。

确保螺栓或螺母紧固适当，以确保电连接牢固。

3·4 弹簧端子和插件端子的安装根据端子的设计和说明，将发电机输出电缆连接到端子上。

对于弹簧端子，确保电缆夹紧力适当。

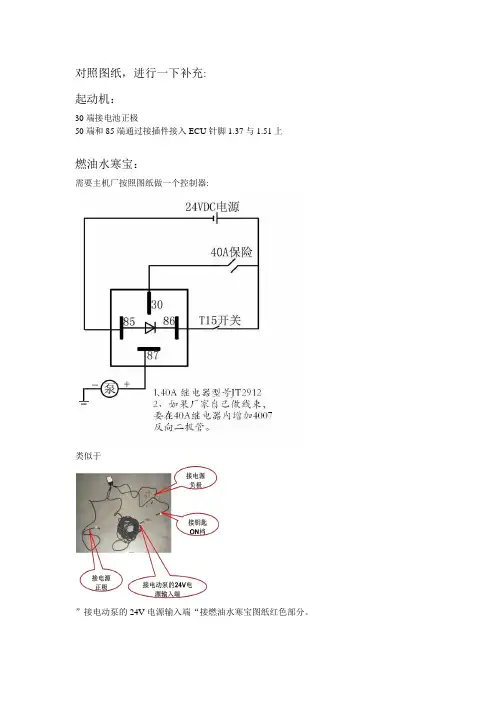

对照图纸，进行一下补充:
起动机：
30端接电池正极
50端和85端通过接插件接入ECU针脚1.37与1.51上
燃油水寒宝：
需要主机厂按照图纸做一个控制器:
类似于
”接电动泵的24V电源输入端“接燃油水寒宝图纸红色部分。

加热继电器：
50与85接1.55 、1.59
30与50i一个接蓄电池正极，一个接到进气加热接线柱上，进气加热剩下的一个接线柱搭铁。

发电机：
发电机是用的佩特来的。

接线请对照附件见下面的说明。

B+：通过钥匙开关接电瓶正极，
D+：通过钥匙开关接充电指示灯（功率1.5-2.0w，电压一定，限定功率，就限定了励磁电流的大小），再接电瓶正极（如果接发光二极管可能无法提供足够的励磁电流）
E：整车搭铁/电瓶负极
W：输出转速脉冲信号，换算出发动机转速，可以接转速表。

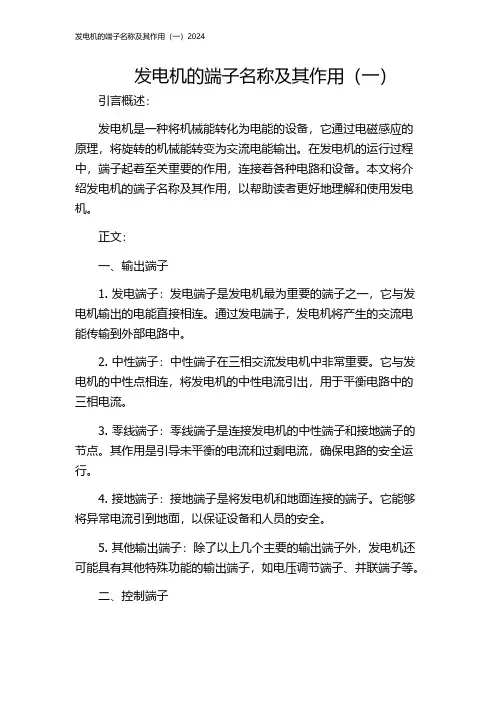

发电机的端子名称及其作用（一）引言概述：发电机是一种将机械能转化为电能的设备，它通过电磁感应的原理，将旋转的机械能转变为交流电能输出。

在发电机的运行过程中，端子起着至关重要的作用，连接着各种电路和设备。

本文将介绍发电机的端子名称及其作用，以帮助读者更好地理解和使用发电机。

正文：一、输出端子1. 发电端子：发电端子是发电机最为重要的端子之一，它与发电机输出的电能直接相连。

通过发电端子，发电机将产生的交流电能传输到外部电路中。

2. 中性端子：中性端子在三相交流发电机中非常重要。

它与发电机的中性点相连，将发电机的中性电流引出，用于平衡电路中的三相电流。

3. 零线端子：零线端子是连接发电机的中性端子和接地端子的节点。

其作用是引导未平衡的电流和过剩电流，确保电路的安全运行。

4. 接地端子：接地端子是将发电机和地面连接的端子。

它能够将异常电流引到地面，以保证设备和人员的安全。

5. 其他输出端子：除了以上几个主要的输出端子外，发电机还可能具有其他特殊功能的输出端子，如电压调节端子、并联端子等。

二、控制端子1. 启动端子：启动端子是用于启动发电机的端子。

通过给启动端子施加一定的电信号，发电机可以开始自运行。

2. 控制端子：控制端子用于调节发电机的输出电压和频率。

通过控制端子，用户可以对发电机的输出电压和频率进行调整，以满足特定的电力需求。

3. 检测端子：检测端子用于监测发电机的运行状态，如电流大小、电压波形等。

通过连接检测端子，用户可以实时了解发电机的运行情况，及时采取相应的措施。

4. 保护端子：保护端子用于连接发电机的过载保护、短路保护等装置。

一旦发电机出现异常情况，保护端子会发出信号，触发保护装置保护发电机的安全运行。

5. 其他控制端子：除了以上几个常见的控制端子外，发电机还可能具有其他特殊功能的控制端子，如自动启停端子、通信接口端子等。

三、输入端子1. 电源端子：电源端子是发电机用来接收外部电源的端子。

在一些特殊情况下，发电机可能需要外部电源进行启动或维护。

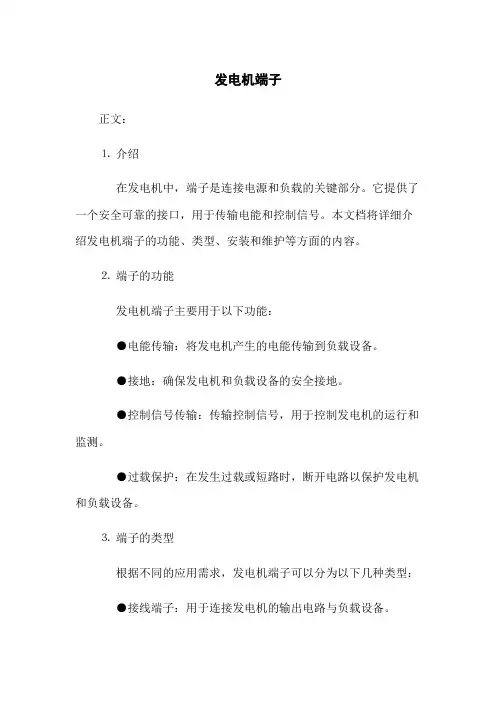

发电机端子正文：⒈介绍在发电机中，端子是连接电源和负载的关键部分。

它提供了一个安全可靠的接口，用于传输电能和控制信号。

本文档将详细介绍发电机端子的功能、类型、安装和维护等方面的内容。

⒉端子的功能发电机端子主要用于以下功能：●电能传输：将发电机产生的电能传输到负载设备。

●接地：确保发电机和负载设备的安全接地。

●控制信号传输：传输控制信号，用于控制发电机的运行和监测。

●过载保护：在发生过载或短路时，断开电路以保护发电机和负载设备。

⒊端子的类型根据不同的应用需求，发电机端子可以分为以下几种类型：●接线端子：用于连接发电机的输出电路与负载设备。

●插头插座：提供一个插入式接口，方便连接和断开电路。

●箱式端子：提供一个具有保护作用的封闭空间，以防止端子接触到外部环境。

●编码端子：带有编码功能的端子，可通过编码进行信号的传输和识别。

⒋端子的安装与维护⑴安装安装发电机端子时，应遵循以下步骤：●确保安装位置符合要求，不受外界环境的干扰。

●清洁安装区域，确保端子与负载设备之间没有灰尘或腐蚀物。

●调整端子位置，使其与负载设备的接口对齐。

●使用适当的工具和固定装置，将端子固定在安装位置上。

⑵维护发电机端子的维护应定期进行，以确保其正常运行和安全性：●定期检查端子的紧固件是否牢固。

●清洁端子表面，确保良好的接触和导电性能。

●检查端子是否存在腐蚀或损坏，如果发现问题，及时更换或修复。

附件：本文档未附带特定附件，请根据实际情况选择并添加相关附件。

法律名词及注释：⒈发电机：根据《电力法》的定义，发电机是一种将机械能转换为电能的设备，用于产生电能供应给负载设备的装置。

⒉端子：在电气工程中，端子是一种连接器件，用于传输电能和控制信号的接口部分。

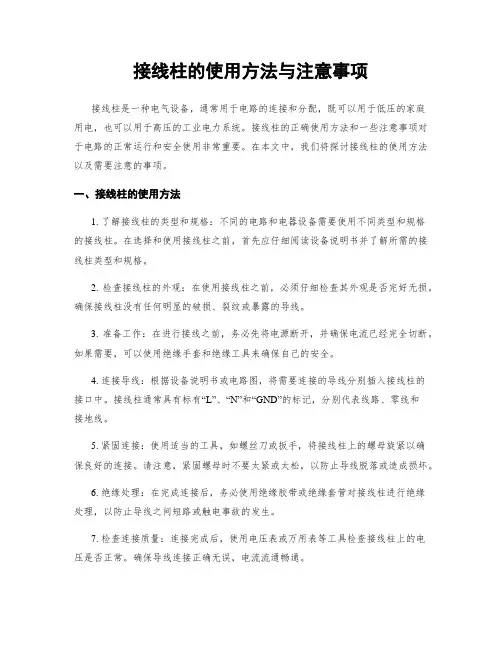

接线柱的使用方法与注意事项接线柱是一种电气设备，通常用于电路的连接和分配，既可以用于低压的家庭用电，也可以用于高压的工业电力系统。

接线柱的正确使用方法和一些注意事项对于电路的正常运行和安全使用非常重要。

在本文中，我们将探讨接线柱的使用方法以及需要注意的事项。

一、接线柱的使用方法1. 了解接线柱的类型和规格：不同的电路和电器设备需要使用不同类型和规格的接线柱。

在选择和使用接线柱之前，首先应仔细阅读设备说明书并了解所需的接线柱类型和规格。

2. 检查接线柱的外观：在使用接线柱之前，必须仔细检查其外观是否完好无损。

确保接线柱没有任何明显的破损、裂纹或暴露的导线。

3. 准备工作：在进行接线之前，务必先将电源断开，并确保电流已经完全切断。

如果需要，可以使用绝缘手套和绝缘工具来确保自己的安全。

4. 连接导线：根据设备说明书或电路图，将需要连接的导线分别插入接线柱的接口中。

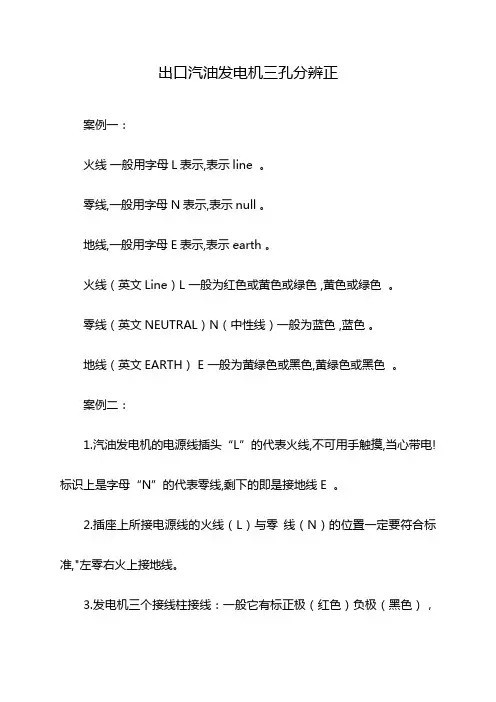

接线柱通常具有标有“L”、“N”和“GND”的标记，分别代表线路、零线和接地线。

5. 紧固连接：使用适当的工具，如螺丝刀或扳手，将接线柱上的螺母旋紧以确保良好的连接。

请注意，紧固螺母时不要太紧或太松，以防止导线脱落或造成损坏。

6. 绝缘处理：在完成连接后，务必使用绝缘胶带或绝缘套管对接线柱进行绝缘处理，以防止导线之间短路或触电事故的发生。

7. 检查连接质量：连接完成后，使用电压表或万用表等工具检查接线柱上的电压是否正常。

确保导线连接正确无误，电流流通畅通。

二、接线柱的注意事项1. 安装位置选择：接线柱应该安装在通风良好、干燥清洁的位置，远离有腐蚀性、易燃易爆的物质。

同时，避免接线柱被长时间暴露于阳光直射或高温环境下，这可能会导致接线柱变形或松动。

2. 负载电流：在使用接线柱时，必须确保其负载电流不超过所选接线柱的额定电流。

如果超过额定电流，可能导致接线柱过热、线路短路或引发火灾等安全隐患。

3. 维护保养：定期检查接线柱的连接情况，确保螺母紧固，导线接触良好，没有松动或腐蚀现象。
