氟塑料磁力泵价格型号及原理

磁力泵产品原理与型号意义1.磁力泵的工作原理磁力传动是利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用的特性，而非铁磁物质不影响或很少影响磁力的大小，因此可以无接触地透过非磁导体(隔离套)进行动力传输。

磁力传动可分为同步或异步设计。

大多数磁力泵采用同步设计。

电动机通过外部联轴器和外磁钢联在一起，叶轮和内磁钢联在一起。

在外磁钢和内磁钢之间设有全密封的隔离套，将内、外磁钢完全隔开，使内磁钢处于介质之中，电机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动。

异步设计磁性传动，也称扭矩环磁性传动。

用鼠笼式结构的扭矩环来取代内磁钢，扭矩环在外磁钢的吸引下以略低的速度转动。

由于无内磁钢，因此其使用温度要高于同步驱动的磁力传动。

2.磁力泵的结构1)磁力耦合器磁力传动由磁力耦合器来完成。

磁力耦合器主要包括内磁钢、外磁钢及隔离套等零部件，是磁力泵的核心部件。

磁力耦合器的结构、磁路设计，及其各零部件的材料关系到磁力泵的可靠性，磁传动效率及寿命。

磁力耦合器应在规定的环境条件下适用于户外启动和连续操作，不应出现脱耦和退磁现象。

(1)内、外磁钢内磁钢应用粘合剂牢固地固定在导环上，并用包套将内磁钢和介质隔离。

包套最小厚度应为0.4mm，其材料应选用非磁性的材料，并适用于输送的介质。

外磁钢也应用粘合剂牢固地固定在外磁钢环上。

为防止装配时外磁钢的损坏，外磁钢内表面最好也应覆以包套。

同步磁力耦合器应选用钐钴、钕铁硼等稀土型磁性材料;扭矩环传动器可选用钐钴、钕铁硼等稀土磁性材料，或铝镍钴磁性材料。

钕铁硼的磁能积高于钐钴，缺点是使用温度仅为120℃，且磁稳定性相对较差。

钐钴的磁传动效率和磁能积高，并具有极强的抗退磁能力。

用于磁力泵的钐钴通常有两种，钐钴1.5级Sm1Co5和2.17级Sm2Co17。

钐钴1.5级含钐35%，钴65%，最高使用温度250℃，居里温度523℃;钐钴2.17级含钐25%，钴50%，钛、铁等25%，其最高使用温度达350℃，居里温度750℃。

磁力泵型号意义及概述上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、CQB-F型氟塑料磁力泵产品特点：CQB-F型氟塑料磁力泵防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。

由于泵的过流部分选用“氟塑料合金”制造。

可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

二、CQB-F型氟塑料磁力泵工作原理：驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。

三、CQB-F型氟塑料磁力泵安装与调试：（一）工程塑料磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

（四）检查电机旋转方向是否与磁力泵转向标记一致。

（五）电机启动后，慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

（六）泵停止工作前，应先关闭排出阀门，然后切断电源。

四、CQB-F型氟塑料磁力驱动泵产品用途：CQB-F型氟塑料磁力驱动泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

氟塑料磁力泵工作原理
氟塑料磁力泵是一种采用磁力传动原理的无泄漏泵。

它由电机、外磁和内磁、泵体和泵盖等部分组成。

工作时，电机通过轴传动外磁旋转，外磁的磁力线穿透泵盖、泵体和内磁，使内磁也跟随外磁一起旋转。

内磁连接在泵体的叶轮上，叶轮也随之旋转。

当叶轮旋转时，液体从进口管道进入泵体，并被离心力推动到出口管道，从而实现泵的输送功能。

与传统的机械密封泵相比，氟塑料磁力泵不需要使用机械密封，因此可以避免密封部件磨损、泄漏问题。

其磁力传动原理使泵体和泵盖之间完全密封，不会发生泄漏现象，有效保障了输送介质的安全性和清洁性。

此外，由于氟塑料磁力泵的零部件材质为氟塑料，具有较强的耐腐蚀性能，能够适应各种酸、碱、盐和有机溶剂的输送。

因此，它广泛应用于化工、电镀、制药、电子、冶金和环保等行业领域的腐蚀性介质输送。

总之，氟塑料磁力泵通过磁力传动原理实现了无泄漏的输送功能，具有较高的安全性和耐腐蚀性能，适用于需要输送腐蚀性介质的工业场合。

cqb5032160fd氟塑料合金磁力泵氟塑料合金磁力泵氟塑料磁力泵氟塑料磁力泵结构图氟塑料合金泵fsb氟塑料合金泵氟塑料合金离心泵氟塑料合金磁力泵耐腐蚀磁力泵

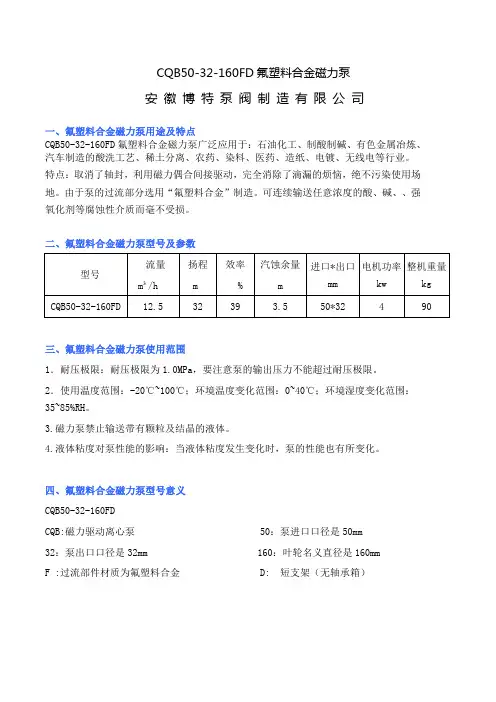

CQB50-32-160FD 氟塑料合金磁力泵
安徽博特泵阀制造有限公司
一、氟塑料合金磁力泵用途及特点 CQB50-32-160FD 氟塑料合金磁力泵广泛应用于：石油化工、制酸制碱、有色金属冶炼、 汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。 特点：取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场 地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、、强 氧化剂等腐蚀性介质而毫不受损。
3.当介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。
六、氟塑料合金磁力泵使用前注意事项 1．磁力泵禁止空运装（出口闸阀关闭时泵运转也视为空运转）。 2.检查泵的转向，按泵整机标示的旋转方向检查旋向。如泵反向运转，泵将会受到损坏。 3.如果泵运转时发生汽蚀，必须在 1 分钟内停机。 4.磁力泵建议连续运行；经常开/关机会导致泵使用寿命大大减低。如必须切断使用，1 小时开/关的次数不要超过 5 次。 5.泵抽取介质温度变化应控制在 40℃以内，过高的温升/降可能导致泵零件（如轴、轴 承）的损坏。 6.如果泵运行时突然停电，必须立刻关闭电源，并关闭出口闸阀。 7.本泵运行须要的最小流量：≥设计点 35%。 8.泵的噪音≤95Db。
四、氟塑料合金磁力泵型号意义 CQB50-32-160FD CQB:磁力驱动离心泵 32：泵出口口径是 32mm F :过流部件材质为氟塑料合金
50：泵进口口径是 50mm 160：叶轮名义直径是 160mm D: 短支架（无轴承箱）
五、备注
