C Q B型磁力泵说明书目录一、概述 (1)二、型号与性能 (1)三、结构 (2)四、安装尺寸 (3)五、安装与调试 (4)六、使用与操作………………………………………………………………………………… 4-5七、维护与保养 (5)七、故障原因及排除方法 (5)■概述CQB型磁力传动离心泵（简称CQB磁力泵）。
主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。
此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。
●主要用途及适用范围CQB磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。
是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。
●使用环境及工作条件CQB磁力泵其过流部件材质以Ⅱ类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa, 最大出口压力4.0MPa,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。
■型号与性能CQB磁力泵性能范围（按额定点性能）流量 3.2～100m3/h扬程 12.5～80m温度 -20～100℃泵吸入口直径 32～100mm功率 1.1～55kW●型号说明例：CQB—50—32—160泵叶轮名义直径（mm）泵出口直径(mm)泵进口直径(mm)磁力泵■结构●结构形式CQB磁力泵主要由泵体、叶轮、泵轴、轴承、轴承体、隔离套、止推环、联接架、磁传动器等零部件组成。
性能参数见表a，其结构型式见图一。
▲CQB型磁力泵系列性能参数表a●轴向力平衡上述磁力泵，叶轮应设置前、后密封环、平衡孔和轴向力自动调节机构，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。

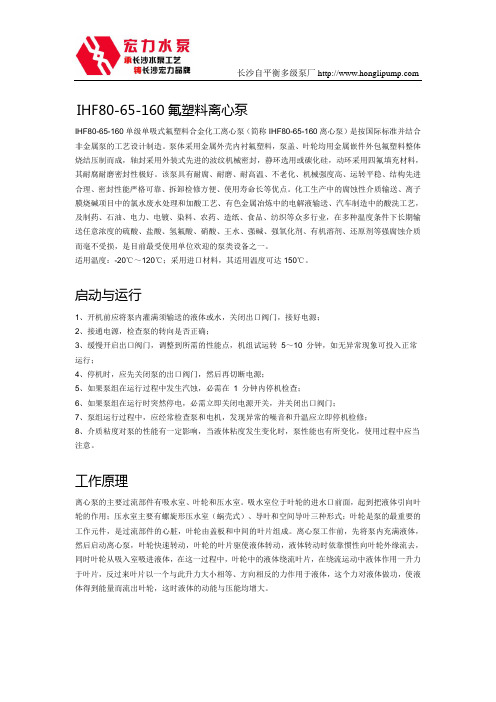

长沙自平衡多级泵厂IHF80-65-160氟塑料离心泵IHF80-65-160单级单吸式氟塑料合金化工离心泵（简称IHF80-65-160离心泵）是按国际标准并结合非金属泵的工艺设计制造。
泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。
适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。
启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。
工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。
吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。
一、概述我公司生产的FSB型和FSB-L型氟塑料合金泵。
适用于-20℃～+120℃温度条件下输送物理性类似于水的介质：酸、氧化剂及腐蚀性介质（禁止输送快速硬质结晶体介质），过流部分全部采用塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种材料）经过合理配方、模压、加工而成，它集多种塑料之优点，具有特强的腐蚀性，并具有机械强度高，不老化、无毒素分解等优点。
是输送各种强、弱酸的理想设备。
二、用途适用于在-85℃～+200℃的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)。
广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、等行业。
三、型号意义例如： 65 FSB—32L65：吸入口直径FS：过介部分为氟塑料合金B：离心泵 32：扬程 L：轴连式（带底板）100FSB-32L 100 32 100 80 18.5 2900 5.5 70 100FSB-40L 100 40 100 80 22 2900 5.5 70 100FSB-50L 100 50 100 65 30 2900 5.5 62 125FSB-32L 200 32 125 80 30 2900 5.5 72 125FSB-50L 200 50 125 100 45 2900 5.5 64 150FSB-32L 200 32 150 100 30 1450 6 77 150FSB-50L 200 50 150 100 55 1450 5 75 200FSB-32L 400 32 200 150 55 1450 3 81 200FSB-50L 400 50 200 150 75 1450 3 79产品概述:水泵磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
CQ系列磁力泵一、概述磁力泵具有全密封、无泄漏、运行可靠、结构简单、维修方便等优点，广泛应用于石油、化工、制药、核电站、环保工程等部门，适用于输送易燃、易爆、剧毒、腐蚀性介质以及高纯、贵重液体等。
型号示例：BCQ25-15-125二、结构及工作原理CQ型金属磁力泵是利用永磁联轴器的工作原理，无接触传递力矩的新型泵。
外磁钢和电机相联为主动件，内磁钢和叶轮联接为从动件，当电机启动后，通过磁力偶合驱动叶轮同步旋转，从而达到在密封状态下抽送液体的目的。
泵的结构以静密封取代了机械密封的跑、冒、滴、漏等弊病。
磁力泵按隔离套是否作为泵轴支承端，可分为两类：隔板式和轴承体式。
根据电机的联接方式可分为：直联式和分体式。
三、使用和维护1、使用前应先检查各部分的螺栓有无松动。
2、开机前要用改锥等工具拨动外磁总成，进行盘车，应转动均匀灵活，不得有碰擦或异常声响等不正常现象。
3、泵在开机前应先开启进料阀，必须用液体灌满泵腔及进口管路，排净空气后并关闭出口阀，方能启动电机，然后缓慢开启出口阀，待泵进入正常运行状态后，再将出口阀调节到使用工况的的所需开度。
4、磁力泵滑动轴承是靠被输送的介质来进行润滑和冷却的，因此绝对禁止空载干磨。
5、首次启动或更换电机接头后，应点动电机后立即关机，检查泵的转向是否正确。
6、停止运行时，应先关闭出口阀门，再关闭电源，最后关闭进口阀门。
7、扬程较高的泵，出水管路上还应装有逆止阀，防止水锤事故。
8、对于输送易沉淀结晶的液体，泵在停止运行后再开机前，必须进行冲洗，以排净残液，以免结晶体堵塞流道。
9、泵在运行中要经常检查。
若出现噪音大、震动异常或过热现象，应立即停机，检查电机、内磁总成、隔离套及滑动轴承等易损件。
10、如泵长期不用时，务必用清水冲洗泵内腔及流道，防止残留液析出结晶，同时切断电源，加盖防尘罩。
四、故障原因及排除方法。

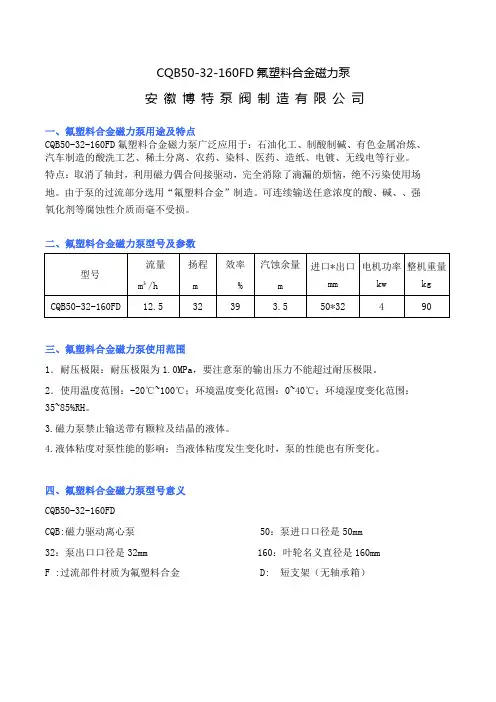

四氟泵,FSB四氟合⾦泵,F46泵,强酸泵,FZB四氟泵,四氟液下泵,IHF四氟泵.FSB四氟合⾦泵；FZB四氟泵;IHF氟塑料合⾦离⼼泵⼀、概述： CQB型氟塑料磁⼒泵是应⽤现代磁⼒学原理，利⽤永磁体实现⽆接触间接传动的⼀种化⼯流程泵。
当电机带动外转⼦（即外磁钢）总成旋转时，通过磁场的作⽤磁⼒线穿过隔离套带动内转⼦（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静⽌的隔离套内，从⽽达到⽆泄漏抽送介质的⽬的，彻底解决了机械传动泵的轴封泄漏，是全密封、⽆泄漏、⽆污染的新型⼯业泵。
CQB型磁⼒泵是化⼯流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“⽆泄漏车间”、“⽆泄漏⼯⼚”，实现安全、⽂明⽣产的理想⽤泵。
⼆、⼯作原理磁⼒泵由泵、磁⼒传动器、电动机三部分组成。
关键部件磁⼒传动器由外磁转⼦、内磁转⼦及不导磁的隔离套组成。
当电动机带动外磁转⼦旋转时，磁场能穿透空⽓隙和⾮磁性物质，带动与叶轮相连的内磁转⼦作同步旋转，实现动⼒的⽆接触传递，将动密封转化为静密封。
由于泵轴、内磁转⼦被泵体、隔离套完全封闭，从⽽彻底解决了“跑、冒、滴、漏”问题，消除了炼油化⼯⾏业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有⼒地保证了职⼯的⾝⼼健康和安全⽣产。
三、产品特点CQB氟塑料磁⼒泵的设计不仅具有普通磁⼒泵的结构紧凑，外型美观，体积⼩，躁声低，运⾏可靠等优点，且其过流部件全部采⽤⽬前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造，隔离套采⽤特殊材料制造，具有⾼强度的⼒学性能，消除了普通磁⼒泵存在的磁涡流现象。
因此，CQB氟塑料磁⼒泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质⽽毫不受损。
四、泵的轴封CQB氟塑料磁⼒泵最⼤的优势就是采⽤内外磁⼒间接驱动，完全取消了传统离⼼式泵的轴封，内外磁之间采⽤不锈钢套与氟塑料材质的隔离套完全隔离，从⽽真正达到了零泄漏输送，对于输送易燃、易爆、易挥发及贵重的夜体输送更为放⼼，真正避免了使⽤过程中的维护⼯作。
