电脑主板结构及元件详细图解.

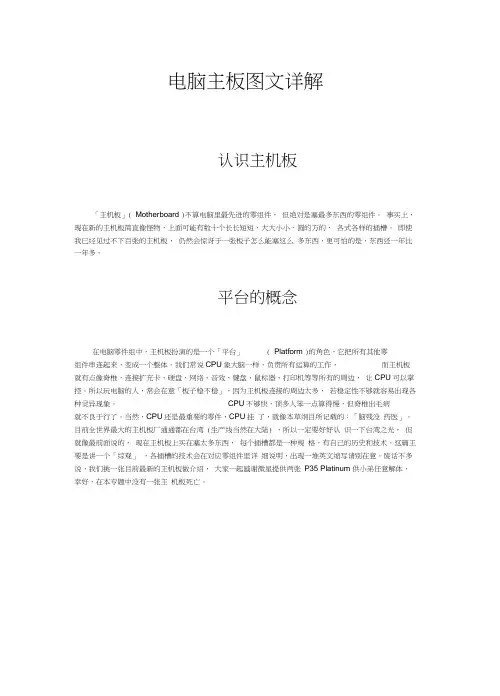

电脑主板图文详解认识主机板「主机板」( Motherboard )不算电脑里最先进的零组件，但绝对是塞最多东西的零组件。

事实上，现在新的主机板简直像怪物，上面可能有数十个长长短短、大大小小、圆的方的、各式各样的插槽。

即使我已经见过不下百张的主机板，仍然会惊讶于一张板子怎么能塞这么多东西，更可怕的是，东西还一年比一年多。

平台的概念在电脑零件组中，主机板扮演的是一个「平台」( Platform )的角色，它把所有其他零组件串连起来，变成一个整体。

我们常说CPU象大脑一样，负责所有运算的工作，而主机板就有点像脊椎，连接扩充卡、硬盘、网络、音效、键盘、鼠标器、打印机等等所有的周边，让CPU可以掌控。

所以玩电脑的人，常会在意「板子稳不稳」，因为主机板连接的周边太多，若稳定性不够就容易出现各种灵异现象。

CPU不够快，顶多人笨一点算得慢，但脊椎出毛病就不良于行了。

当然，CPU还是最重要的零件，CPU挂了，就像本草纲目所记载的：「脑残没药医」。

目前全世界最大的主机板厂通通都在台湾 (生产线当然在大陆) ，所以一定要好好认识一下台湾之光，但就像最前面说的，现在主机板上实在塞太多东西，每个插槽都是一种规格，有自己的历史和技术。

这篇主要是讲一个「综观」，各插槽的技术会在对应零组件里详细说明，出现一堆英文缩写请别在意。

废话不多说，我们挑一张目前最新的主机板做介绍，大家一起感谢微星提供两张P35 Platinum 供小弟任意解体，幸好，在本专题中没有一张主机板死亡。

主机板外观这是目前新的主机板的模样， 看起来密密麻麻跟鬼一样。

你电脑里装的可能没这么高级, 花样也不一定这么多，但某些东西是每一张主机板都会有的。

pI1hcnSA ■t-.lln -J先把一定会有的东西框出来标号，依序做介绍。

1.CPU插槽(CPU Socket):首先，主机板一定有个插槽放CPU不同的主机板通常会有不同的CPU插槽造型，以支持不同的CPU而即使插槽造型一样，主机板也不一定都能支持，这跟CPU或主机板的世代交替，或是厂商自己划分产品定位有关。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

最后，就是测试了。

测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。

电脑主板各部件详细图解（下）11.BIOS及电池BIOS(BASIC INPUT/OUTPUTSYSTEM) 基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。

实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。

除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。

常见BIOS芯片的识别主板上的ROMBIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。

早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。

现在的ROM BIOS多采用Flash ROM( 可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。

目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。

AwardBIOS是由AwardSoftware公司开发的BIOS产品，在目前的主板中使用最为广泛。

AwardBIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。

AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMIBIOS应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于操作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。

12.机箱前置面板接头机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。

一般来说，ATX结构的机箱上有一个总电源的开关接线(PowerSW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。

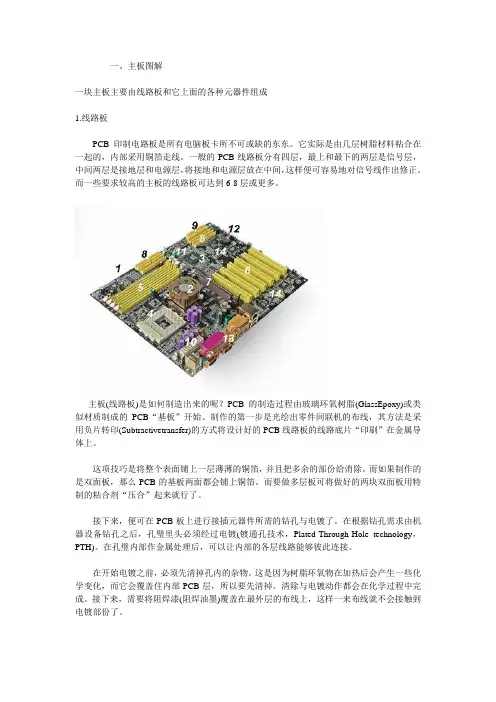

电脑主板各部件详细图解！管理提醒：本帖被詆調执行锁定操作(2010-03-03)一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetr ansfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

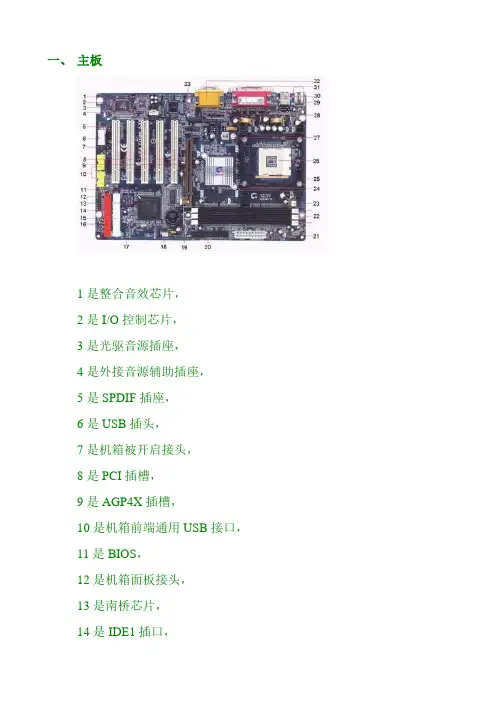

一、主板1是整合音效芯片，2是I/O控制芯片，3是光驱音源插座，4是外接音源辅助插座，5是SPDIF插座，6是USB插头，7是机箱被开启接头，8是PCI插槽，9是AGP4X插槽，10是机箱前端通用USB接口，11是BIOS，12是机箱面板接头，13是南桥芯片，14是IDE1插口，15是IDE2插口，16是电源指示灯接头，17是清除CMOS记忆跳线，18是风扇电源插座，19是电池，20是软驱插座，21是ATX电源插座，22是内存插槽，23是风扇电源插座，24是北桥芯片，25是CPU风扇支架，26是CPU插座，27是12V ATX电源插座，28是第二组音源插座，29是PS/2键盘及鼠标插座，30是USB插座，31是并串口，32是游戏控制器及音源插座，33是SUP_CEN插座。

主板上常见英文标识的解释硬盘和软驱：PRI IDE 和IDE1及SEC IDE和IDE2表示硬盘和光驱接口的主和副FLOPPY和FDD1表示软驱接口注意：在接口周围有针接顺序接示，如1,2和33,34，及39,40样数字指示。

我们使用的软驱线和硬盘线红线靠近1的位置。

【CPU插座：SOCKET-478和SOCKET462，SOCKET 370表示CPU的类型的管脚数。

分intel和AMD的内存插槽：DIMM0，DIMM1和DDR1，DDR2，DDR3表示使用的内存类型。

电源接口：ATX1 或ATXPWR20针ATX电源接口。

ATX12V CPU供电的专用12V接口（2黄2黑共4根）。

ATXP5内存供电拉口（颜色为1红，2橙，3黑，共6根）。

风扇接口：CPU＿FATN1 CPU风扇PWR＿FAN1电源风扇CAS＿FAN1和CHASSIS FAN和SYS FAN等表示机箱风扇电源接口。

FRONT FAN前置机箱风扇REAR FAN后置机箱风扇面板接口：F＿PANEL或FRONT PNL1前置面板接口PANEL1面板1RESET和RST复位LED半导体发光二极管，有正负极区别。

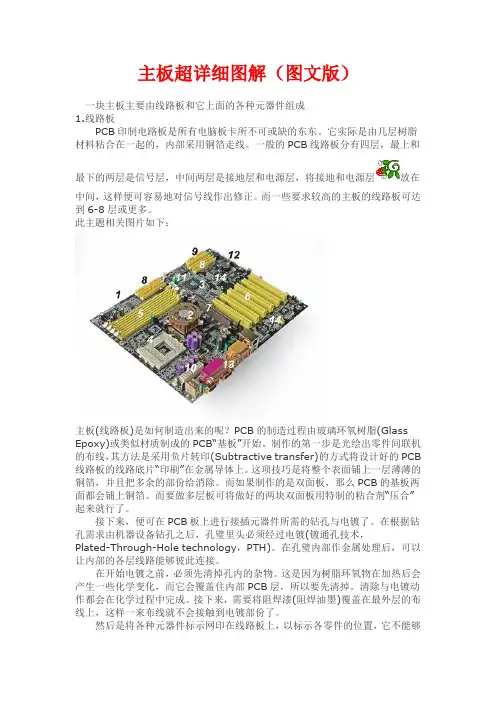

主板超详细图解（图文版）一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

此主题相关图片如下：主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB 线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

最后，就是测试了。

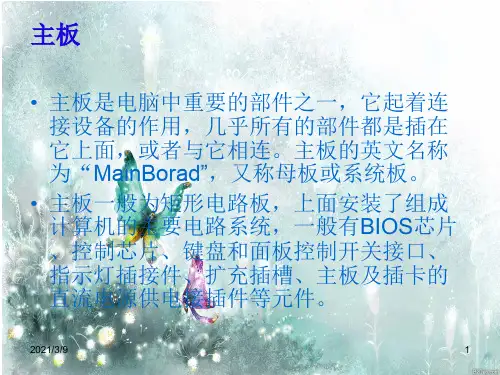

电脑主板结构及元件详细图解主板是电脑部件中最重要的部分，不管是硬盘、内存还是处理器都需要和主板连接，也都需要主板能够兼容支持，一套合理的电脑配置，起码主板要与其它主要部件相互兼容，所以主板是电脑最重要的部件。

可能一些用户对电脑主板结构及元件还不是很了解，那么请看以下的电脑主板结构及元件详细图解。

先来个整体印象芯片组：芯片组一般分为北桥和南桥两部分，北桥主要负责控制CPU，内存，显卡之间的通信，南桥则集成了开机，复位，CMOS电路，USB，IDE，SATA，PCI等许多电路和控制模块，它们是整个主板的核心。

注意，NIVADIA有些芯片组南北桥是一体的。

以下为实物图（不带散热片）：CPU插座，INTEL和AMD两大阵营，型号有很多种，这里就不一一说明了内存插槽，分为DDR1，2，3三种显卡插槽多位于PCI插座上面，老一点的多为AGP插座。

现在一般是PCIE，有的过渡型的主板两种都有，有些则有两条PCIE插口PCI插座，多为白色ATX电源插座及12V辅助电源接口外部接口，包括键盘鼠标，串口，并口，打印机接口，集成显卡接口，USB口，集成网卡和声卡接口等：USB扩展接口，用于连接机箱前面板的USB接口开机排针，包括开关针，复位针，电源指示灯接口，硬盘指示灯接口，有些还带有四针的蜂鸣器接口前置音频接口SATA硬盘接口，用于接SATA硬盘IDE接口，用于接IDE口的硬盘或光驱CMOS电池，用于在关机时维持南桥内的CMOS电路中的主板设置和保持正确的时间BIOS芯片，也叫基本输入输出系统，用于开机自检，中断分配，和引导系统等，也用来设置CMOS参数，觉的有AWRAD，AMI等CPU供电部分，这里整体来说，下图是一个三相供电的主板，三个相同的电感线圈每个为单独的一相，属于储能电感，那个直立的为滤波电感，黑色方型元件为场效应管，分为高端门场管和低端门场管，些例中比较靠上的三个平行的场管为高端门场管，靠近它的两个为低端管，一高两低和相应的电感线圈组成供电的一相。
