超线防伪技术特点及应用

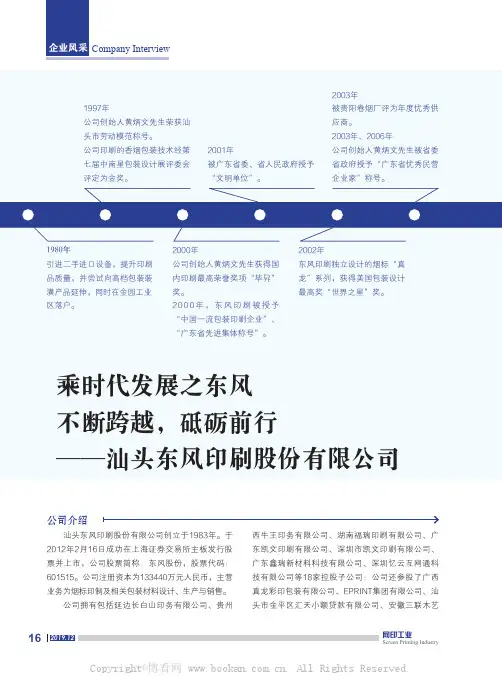

汕头东风印刷股份有限公司创立于1983年。

于2012年2月16日成功在上海证券交易所主板发行股票并上市，公司股票简称：东风股份，股票代码：601515。

公司注册资本为133440万元人民币，主营业务为烟标印制及相关包装材料设计、生产与销售。

公司拥有包括延边长白山印务有限公司、贵州西牛王印务有限公司、湖南福瑞印刷有限公司、广东凯文印刷有限公司、深圳市凯文印刷有限公司、广东鑫瑞新材料科技有限公司、深圳忆云互网通科技有限公司等18家控股子公司；公司还参股了广西真龙彩印包装有限公司、EPRINT集团有限公司、汕头市金平区汇天小额贷款有限公司、安徽三联木艺——汕头东风印刷股份有限公司公司介绍美国、日本等国家生产的当今较为先进的印刷设备。

公司重视科技创新，全面推动绿色环保印刷，科技成果硕果累累。

公司先后被认定为国家重点火炬计划高新技术企业、广东省高新技术企业、广东省企业技术中心、广东省印刷工程技术研究开发中心、中国环境标志产品认证企业等。

公司拥有“激光全息图像载体的定位印刷设备和方法”等多项专利。

2013年东风股份入选广东省企业500强企业。

2015年东风股份荣获广东省“十大诚信印刷企业”称号。

2016年东风股份获得2016年“广东省最佳雇主”称号。

包装有限公司等6家企业。

近年来，公司不断优化产品结构，开拓创新，业务总量持续稳定增长，已成为国内综合实力领先的包装印刷服务供应商，已是国内烟包印刷生产的龙头企业。

公司重视设备改造与技术创新，坚持高起点、超前引进国际一流水平的印刷设备与印刷技术。

目前公司共拥有瑞士、德国、意大利、英国、Company Interview超线作为一种成本低、防伪效果良好的防伪印刷方法，被广泛应用于烟酒包装盒、化妆品包装、药品包装、食品包装等。

随着印刷方式越发多样化，继普通凹印油墨、胶印UV油墨之后，又出现防伪墨印刷超线图案的方案。

就此，公司结合实际生产过程中，应用丝印防伪墨印刷超线出现的问题展开分析，探讨了新的工艺方案。

书山有路勤为径；学海无涯苦作舟

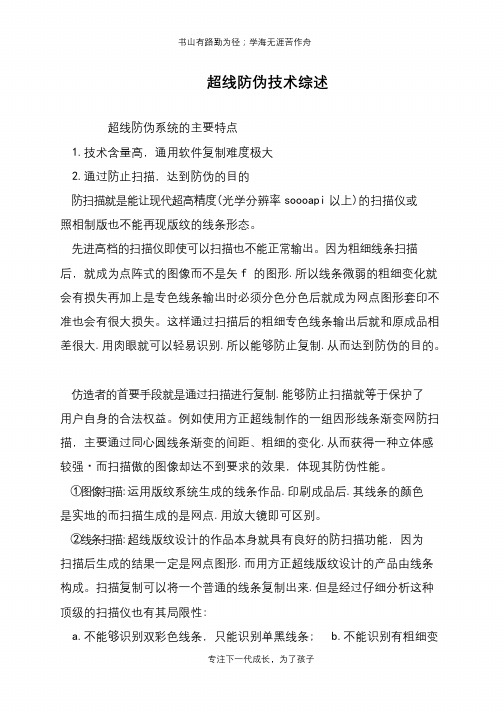

超线防伪技术综述
超线防伪系统的主要特点
1.技术含量高，通用软件复制难度极大
2.通过防止扫描，达到防伪的目的
防扫描就是能让现代超高精度(光学分辨率soooapi以上)的扫描仪或
照相制版也不能再现版纹的线条形态。

先进高档的扫描仪即使可以扫描也不能正常输出。

因为粗细线条扫描后，就成为点阵式的图像而不是矢f的图形.所以线条微弱的粗细变化就会有损失再加上是专色线条输出时必须分色分色后就成为网点图形套印不准也会有很大损失。

这样通过扫描后的粗细专色线条输出后就和原成品相差很大.用肉眼就可以轻易识别.所以能够防止复制.从而达到防伪的目的。

仿造者的首要手段就是通过扫描进行复制.能够防止扫描就等于保护了
用户自身的合法权益。

例如使用方正超线制作的一组因形线条渐变网防扫描，主要通过同心圆线条渐变的间距、粗细的变化.从而获得一种立体感较强·而扫描傲的图像却达不到要求的效果，体现其防伪性能。

①图像扫描:运用版纹系统生成的线条作品.印刷成品后.其线条的颜色
是实地的而扫描生成的是网点.用放大镜即可区别。

②线条扫描:超线版纹设计的作品本身就具有良好的防扫描功能，因为
扫描后生成的结果一定是网点图形.而用方正超线版纹设计的产品由线条构成。

扫描复制可以将一个普通的线条复制出来.但是经过仔细分析这种顶级的扫描仪也有其局限性:
a.不能够识别双彩色线条，只能识别单黑线条;
b.不能识别有粗细变
专注下一代成长，为了孩子。

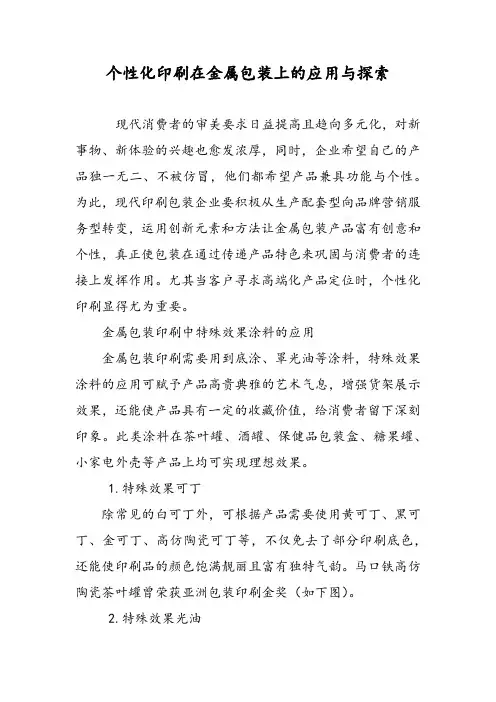

个性化印刷在金属包装上的应用与探索现代消费者的审美要求日益提高且趋向多元化，对新事物、新体验的兴趣也愈发浓厚，同时，企业希望自己的产品独一无二、不被仿冒，他们都希望产品兼具功能与个性。

为此，现代印刷包装企业要积极从生产配套型向品牌营销服务型转变，运用创新元素和方法让金属包装产品富有创意和个性，真正使包装在通过传递产品特色来巩固与消费者的连接上发挥作用。

尤其当客户寻求高端化产品定位时，个性化印刷显得尤为重要。

金属包装印刷中特殊效果涂料的应用金属包装印刷需要用到底涂、罩光油等涂料，特殊效果涂料的应用可赋予产品高贵典雅的艺术气息，增强货架展示效果，还能使产品具有一定的收藏价值，给消费者留下深刻印象。

此类涂料在茶叶罐、酒罐、保健品包装盒、糖果罐、小家电外壳等产品上均可实现理想效果。

1.特殊效果可丁除常见的白可丁外，可根据产品需要使用黄可丁、黑可丁、金可丁、高仿陶瓷可丁等，不仅免去了部分印刷底色，还能使印刷品的颜色饱满靓丽且富有独特气韵。

马口铁高仿陶瓷茶叶罐曾荣获亚洲包装印刷金奖（如下图）。

2.特殊效果光油金属印刷品表面需涂布罩光油以起到表面保护和提升外观效果等作用，可根据需要实现皱纹、爆炸、珠点、散光等特殊效果，突破了以往印铁采用单一平光光油的应用局限，使不同产品的表面效果丰富多彩、不拘一格。

温变油墨及光变油墨在啤酒、饮料包装上的应用。

温变油墨又称热变色油墨、热敏油墨或示温油墨，可随温度变化而产生颜色的变化，有可逆和不可逆温变油墨之分，不同品种分别适合低温、手感、中温及高温环境条件下应用。

光变油墨又称光学变色油墨，其中一种在阳光下可迅速显色，遮光后可在短时间内恢复无色状态。

温变油墨和光变油墨在金属包装尤其是在啤酒、饮料包装上的应用除了具有防伪的功能外还可以增强妙趣横生的消费者体验。

通过局部温变油墨颜色的变化提醒消费者饮品是否已达到最佳饮用温度，或直观地提示罐内饮品的余量，好看又实用。

百事可乐等知名品牌的两片铝罐已有相关产品上市，当然，该技术在三片罐及单片铝瓶上也可实现相同效果。

第1章熟悉方正超线方正超线是北大方正电子有限公司推出的面向防伪版面设计的平面设计软件。

在了解方正超线之前，首先让我们对防伪知识和技术有一个简单的了解。

防伪知识技术简介防伪是现实生活中一个重要内容，纸币、证券、股票、证书、商标等都需要防伪设计。

当然防伪技术也多种多样。

常见的有如下几种：纸张防伪：如防伪纸张、水印纸、安全线、红蓝纤维丝或彩点等；印刷技术防伪：平凸合印与多工序合印、多色串印、凹印技术、激光全息虹膜印刷、手工雕刻版压印、特种光泽印刷等；防伪油墨：紫外荧光油墨、日光激发变色防伪油墨、热敏防伪油墨(亦称热致变色防伪油墨)、反应变色油墨、磁性油墨、生化反应油墨、液晶油墨、印刷专用油墨、激光全息标识结合荧光加密防伪油墨、除涂改油墨等；条形码防伪技术：隐形条码（有覆盖式隐式条码、光化学处理的隐形条码、隐形油墨印刷的隐形条码），金属条码等；激光全息图象防伪技术；电码防伪标识及电话识别系统；安全底纹防伪。

方正超线的防伪特点防伪是现实生活中一个重要内容，纸币、证券、股票、证书、商标等都需要防伪设计。

当然防伪技术也多种多样。

常见的有如下几种：方正超线安全底纹防伪系统属于制版防伪，是北大方正经过详细调研独立开发的底纹设计系统，适用于所有平面和纸包装物件防伪，如：包装防伪（烟酒、药品、服装等）、商标防伪、标识防伪、有价证券防伪(支票、发票、入场券、股票、奖券、彩票等)、单据(邮政单据、邮电单据等)、书籍(字词典、重点书籍、较高收藏价值的书籍等)和证件的防伪（身份证、护照、出生证、迁移证、毕业证、介绍信等）、工艺品折光等。

方正超线的输出遵循国际标准PostScript，适用于多种RIP。

安全底纹防伪的设计也是方寸之间有天地，其防伪元素主要由底纹、花边、团花、浮雕、劈线、缩微等，有防扫描、防复印的功能。

方正超线针对安全底纹防伪的特点，对各防伪元素都有强力支持。

底纹底纹就是将元素进行反复变化，现成连绵一片的纹络，具有规律性、连续性、贯穿性、富于变化性。

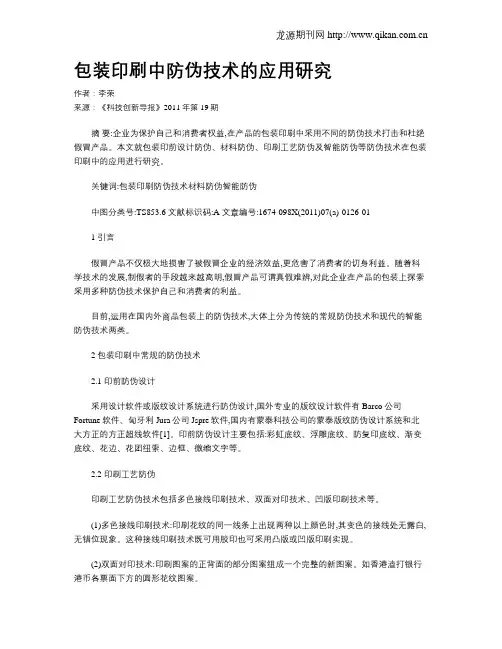

包装印刷中防伪技术的应用研究作者：李荣来源：《科技创新导报》2011年第19期摘要:企业为保护自己和消费者权益,在产品的包装印刷中采用不同的防伪技术打击和杜绝假冒产品。

本文就包装印前设计防伪、材料防伪、印刷工艺防伪及智能防伪等防伪技术在包装印刷中的应用进行研究。

关键词:包装印刷防伪技术材料防伪智能防伪中图分类号:TS853.6 文献标识码:A 文章编号:1674-098X(2011)07(a)-0126-011 引言假冒产品不仅极大地损害了被假冒企业的经济效益,更危害了消费者的切身利益。

随着科学技术的发展,制假者的手段越来越高明,假冒产品可谓真假难辨,对此企业在产品的包装上探索采用多种防伪技术保护自己和消费者的利益。

目前,运用在国内外商品包装上的防伪技术,大体上分为传统的常规防伪技术和现代的智能防伪技术两类。

2 包装印刷中常规的防伪技术2.1 印前防伪设计采用设计软件或版纹设计系统进行防伪设计,国外专业的版纹设计软件有Barco公司Fortune软件、匈牙利Jura公司Jspre软件,国内有蒙泰科技公司的蒙泰版纹防伪设计系统和北大方正的方正超线软件[1]。

印前防伪设计主要包括:彩虹底纹、浮雕底纹、防复印底纹、渐变底纹、花边、花团纽索、边框、微缩文字等。

2.2 印刷工艺防伪印刷工艺防伪技术包括多色接线印刷技术、双面对印技术、凹版印刷技术等。

(1)多色接线印刷技术:印刷花纹的同一线条上出现两种以上颜色时,其变色的接线处无露白,无错位现象。

这种接线印刷技术既可用胶印也可采用凸版或凹版印刷实现。

(2)双面对印技术:印刷图案的正背面的部分图案组成一个完整的新图案。

如香港渣打银行港币各票面下方的圆形花纹图案。

(3)凹版印刷技术:雕刻凹版版面线条细腻具有防伪功能,凹版印出的图案可呈三维图像,立体感强,层次也分明,用手触摸有凹凸感。

雕刻凹版印刷技术是一种传统的防伪技术,多用于造币行业,现已广泛应用于产品的包装印刷中。

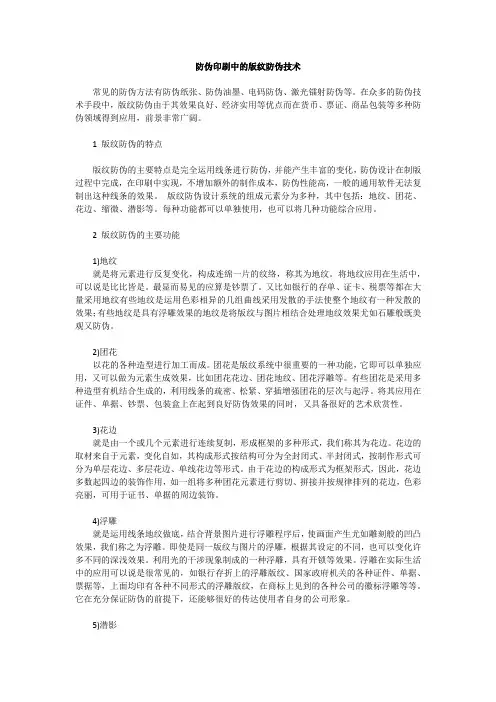

防伪印刷中的版纹防伪技术常见的防伪方法有防伪纸张、防伪油墨、电码防伪、激光镭射防伪等。

在众多的防伪技术手段中，版纹防伪由于其效果良好、经济实用等优点而在货币、票证、商品包装等多种防伪领域得到应用，前景非常广阔。

1 版纹防伪的特点版纹防伪的主要特点是完全运用线条进行防伪，并能产生丰富的变化，防伪设计在制版过程中完成，在印刷中实现，不增加额外的制作成本，防伪性能高，一般的通用软件无法复制出这种线条的效果。

版纹防伪设计系统的组成元素分为多种，其中包括：地纹、团花、花边、缩微、潜影等。

每种功能都可以单独使用，也可以将几种功能综合应用。

2 版纹防伪的主要功能1)地纹就是将元素进行反复变化，构成连绵一片的纹络，称其为地纹。

将地纹应用在生活中，可以说是比比皆是。

最显而易见的应算是钞票了。

又比如银行的存单、证卡、税票等都在大量采用地纹有些地纹是运用色彩相异的几组曲线采用发散的手法使整个地纹有一种发散的效果；有些地纹是具有浮雕效果的地纹是将版纹与图片相结合处理地纹效果尤如石雕般既美观又防伪。

2)团花以花的各种造型进行加工而成。

团花是版纹系统中很重要的一种功能，它即可以单独应用，又可以做为元素生成效果，比如团花花边、团花地纹、团花浮雕等。

有些团花是采用多种造型有机结合生成的，利用线条的疏密、松紧、穿插增强团花的层次与起浮。

将其应用在证件、单据、钞票、包装盒上在起到良好防伪效果的同时，又具备很好的艺术欣赏性。

3)花边就是由一个或几个元素进行连续复制，形成框架的多种形式，我们称其为花边。

花边的取材来自于元素，变化自如，其构成形式按结构可分为全封闭式、半封闭式，按制作形式可分为单层花边、多层花边、单线花边等形式。

由于花边的构成形式为框架形式，因此，花边多数起四边的装饰作用，如一组将多种团花元素进行剪切、拼接并按规律排列的花边，色彩亮丽，可用于证书、单据的周边装饰。

4)浮雕就是运用线条地纹做底，结合背景图片进行浮雕程序后，使画面产生尤如雕刻般的凹凸效果，我们称之为浮雕。

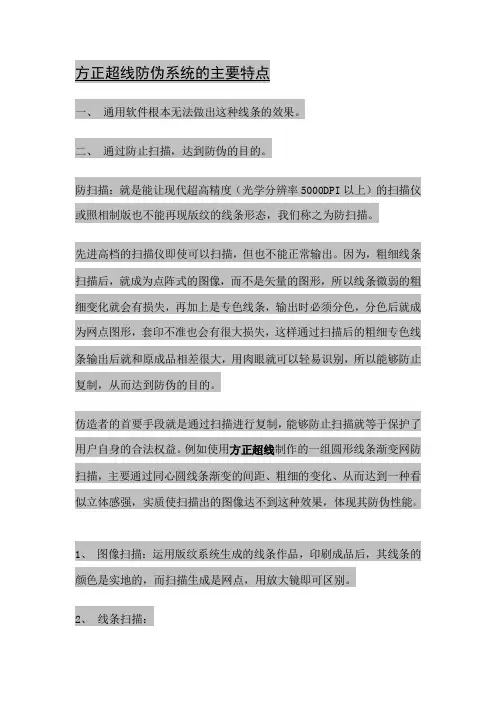

一、通用软件根本无法做出这种线条的效果。

二、通过防止扫描，达到防伪的目的。

防扫描：就是能让现代超高精度（光学分辨率5000DPI以上）的扫描仪或照相制版也不能再现版纹的线条形态，我们称之为防扫描。

先进高档的扫描仪即使可以扫描，但也不能正常输出。

因为，粗细线条扫描后，就成为点阵式的图像，而不是矢量的图形，所以线条微弱的粗细变化就会有损失，再加上是专色线条，输出时必须分色，分色后就成为网点图形，套印不准也会有很大损失，这样通过扫描后的粗细专色线条输出后就和原成品相差很大，用肉眼就可以轻易识别，所以能够防止复制，从而达到防伪的目的。

仿造者的首要手段就是通过扫描进行复制，能够防止扫描就等于保护了用户自身的合法权益。

例如使用方正超线制作的一组圆形线条渐变网防扫描，主要通过同心圆线条渐变的间距、粗细的变化、从而达到一种看似立体感强，实质使扫描出的图像达不到这种效果，体现其防伪性能。

1、图像扫描：运用版纹系统生成的线条作品，印刷成品后，其线条的颜色是实地的，而扫描生成是网点，用放大镜即可区别。

2、线条扫描：超线版纹设计的作品本身就具有良好的防扫描功能，因为扫描后生成的结果一定是网点图形，而用方正超线版纹设计的产品是由线条构成的。

扫描复制可以将一个普通的线条复制出来，但是，经过仔细分析，这种顶级的扫描仪也是有其局限性的：①不能够识别双彩色线条，只能识别单黑线条；②不能识别有粗细变化的线条，只能识别均匀宽度的线条；③不能同时识别线条与网点。

方正超线系统针对扫描仪的这些局限性，研制而成的防扫描版纹完全可以将扫描复制变得无所作为。

版纹防伪设计系统的组成元素分为多种，其中包括地纹、团花、花边、缩微、潜影、防扫描、浮雕、和图像处理、综合图像等。

每种功能都可以单独使用也可以将几种功能综合应用，构成更加复杂的图案。

版纹防伪设计系统对载体也没有苛刻的要求，只要能印刷的都能实现版纹防伪的效果。

这就扩大版纹的使用范围，而仅用目测就可以辨别真伪，更是版纹防伪的一个优势，一目了然辨真伪。
