流水线技术.概要

流⽔线技术概述本⽂是对流⽔线技术地基本概念、冒险处理、硬件实现的基本概述。

⾸先我们介绍流⽔线的⼯作原理、组成要求、分类和性能指标，接下来讨论流⽔线的冒险处理，最后我们以MIPS为例，介绍流⽔线数据通路和控制器的实现。

⽬录1. 流⽔线概念针对串⾏执⾏过程中的冗余和瓶颈，我们提出，可以将指令执⾏过程划分为多个阶段，各个阶段可以同时处理操作，这样，每条指令按序通过各段，不同指令的执⾏过程重叠，得到的就是流⽔线。

流⽔线由多个功能段按序组成。

例如，在RISC中，通常包括IF,ID,EX,MEM,WB五个功能段，⽽在CISC中，通常包括IF,ID,OF,EX,WB五个功能段。

理想状况下，流⽔线可以对程序执⾏起到显著的加速作⽤。

例如，有n条指令在m段流⽔线上执⾏，串⾏执⾏的时间为mnt，⽽采⽤流⽔线后，其执⾏时间为(m+n-1)t。

流⽔线在组成上，有三个基本要求。

第⼀，各个段的操作要相互独⽴、相互分离。

因此，每个段的源数据必须来⾃时序部件，结果也要存到时序部件。

实现上，我们设置段间寄存器，其中保存本段的所有后续段需要的本段的数据、地址、命令等。

第⼆，各个流⽔段的操作要同步执⾏。

实现上，我们会设置公共拍时钟，使得段间寄存器被同时写⼊。

拍时钟的周期需要取为各个段长的最⼤值。

第三，各个流⽔段的操作必须⽆冲突，以保证结果正确。

具体⽽⾔，就是消除冒险。

实现上，通过增设部件和控制器，来消除各种冒险。

流⽔线可以按其属性进⾏多种分类。

按处理的级别，可以分为操作级流⽔线、指令级流⽔线、处理机级流⽔线。

按功能，可以分为单功能和多功能流⽔线。

多功能流⽔线的各流⽔段可以进⾏不同的连接，从⽽完成不同的功能。

按⼯作⽅式，可以分为静态流⽔线和动态流⽔线。

静态流⽔线在进⾏功能切换时，必须排空。

显然，动态流⽔线⼀定是多功能流⽔线。

按结构，可以分为线性流⽔线和⾮线性流⽔线。

所谓⾮线性流⽔线，就是其中有部件的复⽤。

按流⼊流出的次序，可以分为顺序流⽔线和乱序流⽔线。

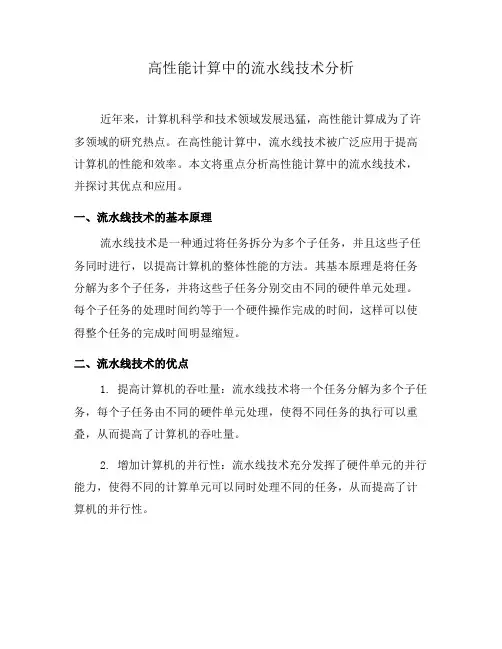

高性能计算中的流水线技术分析近年来，计算机科学和技术领域发展迅猛，高性能计算成为了许多领域的研究热点。

在高性能计算中，流水线技术被广泛应用于提高计算机的性能和效率。

本文将重点分析高性能计算中的流水线技术，并探讨其优点和应用。

一、流水线技术的基本原理流水线技术是一种通过将任务拆分为多个子任务，并且这些子任务同时进行，以提高计算机的整体性能的方法。

其基本原理是将任务分解为多个子任务，并将这些子任务分别交由不同的硬件单元处理。

每个子任务的处理时间约等于一个硬件操作完成的时间，这样可以使得整个任务的完成时间明显缩短。

二、流水线技术的优点1. 提高计算机的吞吐量：流水线技术将一个任务分解为多个子任务，每个子任务由不同的硬件单元处理，使得不同任务的执行可以重叠，从而提高了计算机的吞吐量。

2. 增加计算机的并行性：流水线技术充分发挥了硬件单元的并行能力，使得不同的计算单元可以同时处理不同的任务，从而提高了计算机的并行性。

3. 提高计算机的资源利用率：流水线技术使得计算机的各个硬件单元可以在同一时刻处理不同的任务，减少了硬件资源的闲置时间，提高了计算机的资源利用率。

4. 减少任务延迟：流水线技术将任务拆解为多个子任务后，每个子任务可以立即开始执行，从而减少了任务的延迟时间。

三、流水线技术在高性能计算中的应用1. 高性能计算机的体系结构中广泛应用了流水线技术。

例如，在超级计算机中，将计算任务分解为多个子任务，并将这些子任务分别交由不同的处理单元处理，以提高计算机的整体性能和计算速度。

2. 流水线技术在图像和视频处理中也得到了广泛应用。

图像和视频处理通常需要对数据进行多次处理，而流水线技术可以将数据处理过程拆解为多个子任务，并采用不同的处理单元分别处理。

这样可以提高图像和视频处理的速度和效率。

3. 在大规模数据处理和分析中，流水线技术可以将数据处理过程拆解为多个子任务，不同的处理单元同时进行数据处理，从而加快数据处理和分析的速度。

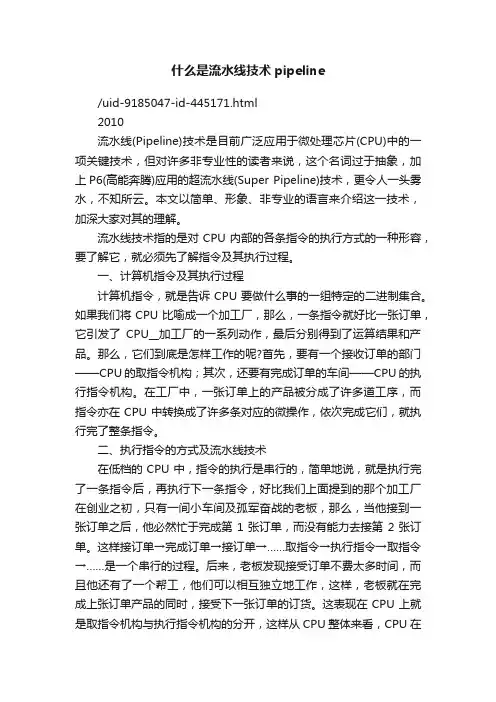

什么是流水线技术pipeline/uid-9185047-id-445171.html2010流水线(Pipeline)技术是目前广泛应用于微处理芯片(CPU)中的一项关键技术，但对许多非专业性的读者来说，这个名词过于抽象，加上P6(高能奔腾)应用的超流水线(Super Pipeline)技术，更令人一头雾水，不知所云。

本文以简单、形象、非专业的语言来介绍这一技术，加深大家对其的理解。

流水线技术指的是对CPU内部的各条指令的执行方式的一种形容，要了解它，就必须先了解指令及其执行过程。

一、计算机指令及其执行过程计算机指令，就是告诉CPU要做什么事的一组特定的二进制集合。

如果我们将CPU比喻成一个加工厂，那么，一条指令就好比一张订单，它引发了CPU__加工厂的一系列动作，最后分别得到了运算结果和产品。

那么，它们到底是怎样工作的呢?首先，要有一个接收订单的部门——CPU的取指令机构；其次，还要有完成订单的车间——CPU的执行指令机构。

在工厂中，一张订单上的产品被分成了许多道工序，而指令亦在CPU中转换成了许多条对应的微操作，依次完成它们，就执行完了整条指令。

二、执行指令的方式及流水线技术在低档的CPU中，指令的执行是串行的，简单地说，就是执行完了一条指令后，再执行下一条指令，好比我们上面提到的那个加工厂在创业之初，只有一间小车间及孤军奋战的老板，那么，当他接到一张订单之后，他必然忙于完成第1张订单，而没有能力去接第2张订单。

这样接订单→完成订单→接订单→……取指令→执行指令→取指令→……是一个串行的过程。

后来，老板发现接受订单不费太多时间，而且他还有了一个帮工，他们可以相互独立地工作，这样，老板就在完成上张订单产品的同时，接受下一张订单的订货。

这表现在CPU上就是取指令机构与执行指令机构的分开，这样从CPU整体来看，CPU在执行上条指令的同时，又在并行地取下条指令。

这在CPU技术上是一个质的飞跃，它使得CPU从串行工作变为并行工作，从而具有了流水线的雏型。

计算机组成原理基础知识流水线技术和超标量处理器计算机组成原理基础知识：流水线技术和超标量处理器计算机组成原理是指计算机硬件的基本组成和工作原理。

在计算机科学与技术领域，流水线技术和超标量处理器是两个重要的概念。

本文将介绍这两种技术的基本原理和应用。

一、流水线技术流水线技术是指将一个复杂的操作分解成多个简单的子操作，并将这些子操作连续地执行，以提高计算机的指令执行效率。

在传统的自顶向下的设计方法中，计算机硬件主要包括控制器、运算器等单一功能模块，而在流水线技术中，计算机硬件被划分成多个阶段，每个阶段执行一个特定的功能子模块。

经典的流水线包括取指、译码、执行、访存和写回等阶段。

在取指阶段，计算机从存储器中读取指令；在译码阶段，计算机对指令进行解码并读取相应的操作数；在执行阶段，计算机执行相应的操作；在访存阶段，计算机对数据进行读写操作；在写回阶段，计算机将执行结果写回到寄存器或存储器。

流水线技术的优点是可以充分利用计算机硬件资源，提高指令的并行执行程度。

但是，流水线技术也存在一些问题，例如数据的相关性和冒险问题，需要通过一些技术手段来解决。

二、超标量处理器超标量处理器是一种在流水线技术基础上的改进方案。

传统的流水线技术中，每个阶段只能执行一个指令，而超标量处理器允许在同一个时钟周期内执行多个指令，以进一步提高计算机的执行效率。

超标量处理器主要依靠两个关键技术来实现多指令并行执行：乱序执行和动态调度。

乱序执行是指根据指令之间的依赖关系，按照合理的顺序执行指令，而不是按照指令在程序中的顺序执行。

动态调度是指通过硬件对指令进行调度，在不改变程序语义的前提下，尽可能地重排指令的执行顺序，以提高指令的并行度。

超标量处理器的工作原理可以简单描述为：在取指阶段，计算机从存储器中读取多个指令；在译码阶段，计算机对这些指令进行解码；在执行阶段，计算机并行执行多个指令；在访存阶段，计算机同时进行多个数据的读写操作；在写回阶段，计算机将执行结果写回到寄存器或存储器。

第2章流水线技术流水线是计算机体系结构设计中普遍应用的技术。

本章介绍流水线的基本概念、表示方法、和分类，讨论流水线实现的基本结构、线性流水线的性能与非线性流水线的调度策略，分析流水线的相关及其处理方法。

2.1 流水线的基本概念2.1.1 多条指令的执行方式一条指令的执行过程可以分为多个阶段，通常分为三个阶段，执行过程如图2-1所示。

第一阶段是取指令，按照程序计数器的内容访问主存储器，取出是一条指令送到指令寄存器。

第二阶段是分析指令，对指令寄存器中的指令进行译码分析，即对指令操作码进行译码，分析指令的功能，依据给定的寻址方式和地址码字段的内容形成操作数地址，并读取操作数（立即数寻址除外）；同时，程序计数器自动产生一个增量，指到下一条指令。

第三阶段是执行指令，根据操作码的要求，对操作数进行运算和处理，完成指令规定的功能，并把运算结果送到指定的地址中。

指令执行过程中的第一阶段，一定要访问主存（指令一定在主存中），而在后两个阶段，也可能要访问主存（当操作数在主存中时）。

当有多条指令要在一个处理机中完成时，可以有多种执行方式。

现假设3个阶段所需要的时间均为△t 。

2.1.1.1 顺序执行方式顺序执行方式是指在任何时刻，处理机中只有一条指令在执行，指令之间是顺序串行执行的，即第k条指令执行完成后，再执行完成第k+1条指令，依次类推。

多条指令执行过程如图2-2（a）所示，执行n条指令所需要的时间为T = 3n△t。

顺序执行方式的优点是控制简单，节省设备。

主要缺点有两个，一是处理机执行指令的速度慢。

只有当上一条指令执行完毕后，下一条指令才能开始执行。

二是功能部件的利用率低。

如取指令时主存是忙碌的，而指令执行部件是空闲的。

2.1.1.2 一次重叠执行方式一次重叠执行方式是指在任何时刻，处理机中至多只有两条指令在同时执行，即使第k 条指令的执行阶段与第k+1条指令的取指令同时进行。

多条指令执行过程如图2-2（b）所示，执行n条指令所需要的时间为T = (2n+1)△t。

高性能计算中的流水线技术分析随着科技的发展和数据量的不断增长，高性能计算成为当代信息技术领域的重要组成部分。

在高性能计算中，流水线技术起到了至关重要的作用。

本文将从流水线的定义、原理、优势和应用等方面进行深入分析。

一、流水线的定义和原理流水线技术是一种将一个复杂的任务分为多个子任务，通过多个阶段分别处理的技术。

它的运行原理是将输入的任务划分成若干个阶段，每个阶段处理一个任务，并通过将每个任务传递给下一个阶段，实现任务的并行处理。

流水线技术可以提高系统的整体性能和处理效率。

二、流水线技术的优势1. 提高处理效率：流水线技术能够将复杂任务分解成多个简单任务，在每个阶段都能并行处理多个任务，从而提高整体的处理效率。

2. 实现指令重叠：在流水线中，每个阶段都可以同时处理不同的任务，从而实现指令的重叠执行，提高了系统的吞吐量。

3. 减少资源闲置：由于流水线技术可以同时处理多个任务，并且每个阶段都可以开始下一个任务，所以能够减少资源的闲置时间，提高系统的利用率。

三、流水线技术的应用1. CPU设计中的流水线技术：在计算机的CPU设计中，流水线技术广泛应用。

将计算机指令划分为取指令、译码、执行、写回等阶段，并在每个阶段同时处理指令，提高了CPU的计算性能。

2. 图像处理中的流水线技术：在图像处理领域，流水线技术可以将图像处理任务划分为多个阶段，如图像读取、图像滤波、图像增强等，并通过并行处理，快速完成大规模的图像处理任务。

3. 云计算系统中的流水线技术：在云计算系统中，流水线技术可以将用户请求的处理过程划分为多个阶段，如请求接收、请求解析、资源分配等，并将每个阶段分别处理，提高了系统的响应速度和处理能力。

四、流水线技术的挑战和解决方案1. 数据依赖：在流水线中，不同任务之间可能存在依赖关系，导致任务的执行顺序发生变化，从而影响并行处理效果。

解决方案是通过增加冲突检测和处理的机制，在保证数据一致性的前提下实现最大程度的并行处理。

如何利用流水线技术提高程序执行效率1. 概述流水线技术是一种将任务划分成不同的阶段，并将每个阶段分配给不同的处理单元并行执行的方法。

在计算机领域中，流水线技术被广泛应用于提高程序的执行效率。

本文将探讨如何利用流水线技术提高程序执行效率的方法和技巧。

2. 流水线的基本原理流水线技术的基本原理是将一个复杂的任务划分为多个简单的子任务，并将每个子任务分配给不同的处理单元并行执行。

这样可以有效利用计算资源，提高任务的处理速度。

在计算机程序中，流水线的基本操作包括取指令、译码、执行和写回。

3. 任务划分的重要性在利用流水线技术提高程序执行效率时，任务的划分是至关重要的。

合理的任务划分可以使得各个子任务在流水线中能够高效地执行，并充分利用计算资源。

为了达到最佳的任务划分效果，需要对程序进行详细的分析和测试，了解各个子任务的执行时间和依赖关系，并根据这些信息进行任务划分的决策。

4. 数据冲突的处理在流水线中，由于不同的子任务的执行需要依赖之前的结果，导致可能出现数据冲突的情况。

数据冲突会导致流水线的停顿，降低程序的执行效率。

为了减少数据冲突的发生，可以采取一些措施，例如引入冲突检测机制、增加数据缓冲区、调整任务划分等方法。

通过合理的措施，可以最大程度地减少数据冲突的发生，提高程序执行效率。

5. 分支预测的优化在流水线中，分支指令对程序执行效率的影响非常大。

由于分支指令的执行结果不确定，很可能导致流水线的停顿和重新启动，从而降低程序的执行效率。

为了优化分支指令的执行，可以引入分支预测的技术。

分支预测通过分析程序的分支历史和模式，对分支指令的结果进行预测，从而减少流水线的停顿和重新启动，提高程序的执行效率。

6. 内外存数据传输的优化在一些计算密集型的程序中，频繁的内外存数据传输也是降低程序执行效率的因素之一。

为了优化数据传输，可以采用多级缓存、数据压缩和预取等技术。

多级缓存可以在处理器和内存之间增加一层缓存，将频繁使用的数据存放在缓存中，减少数据的传输时间。

流水线技术流水线技术是一种用于大规模生产的高效生产方式，它通过将生产过程分解为多个简单的工序，并分配给不同的工人或机器进行操作，从而实现生产效率的最大化。

本文将详细介绍流水线技术的起源、原理、应用以及对生产效率和产品质量的影响。

流水线技术最早起源于工业革命时期，主要应用于制造业。

在流水线生产中，产品的生产过程被分解为一系列相互依赖且独立的工序，产品沿着流水线依次经过每个工序，每个工序负责完成特定的任务。

工人或机器在每个工序上分别进行相应的操作，使产品逐步加工完毕，最终得到成品。

流水线生产的原理主要有两个方面。

首先是工序的分解，也就是将复杂的生产过程分解为多个简单的工序，每个工序负责单一的操作。

这样一来，每个工人或机器只需专注于完成自己的任务，能够更加快速、高效地完成工作。

其次是工序之间的协调和协作。

每个工序的完成时间需要与下一个工序的开始时间相协调，确保产品能够顺利地在流水线上流动，避免出现停顿或浪费。

流水线技术在多个行业中得到了广泛应用。

最早应用流水线技术的行业是汽车制造业。

通过流水线技术，汽车生产的每个环节都被细分为多个工序，从焊接、喷涂到组装，每个工序专门由一台机器或一名工人负责，大大提高了汽车制造的效率。

此外，流水线技术还被应用于食品加工、电子制造、石油化工等行业，帮助这些行业提高了生产效率，降低了生产成本。

流水线技术对生产效率和产品质量有着明显的影响。

首先，流水线技术可以提高生产效率，减少生产周期。

由于每个工序负责单一的任务，工人或机器在相同时间内可以完成更多的产品加工，从而大大提高了生产效率。

其次，通过流水线技术，可以降低生产成本。

由于生产效率的提高，单位产品的生产成本会大幅下降，从而提高了企业的竞争力。

最后，流水线技术有助于提高产品质量。

每个工序专门由一台机器或一名工人完成，可以有效控制产品质量，减少人为因素对产品质量的影响。

然而，流水线技术也存在一些问题和挑战。

首先，流水线生产往往需要大规模投资，并且需要高度标准化的产品和生产工艺。

流水线技术流水线技术是一种高效的生产工艺，能够大大提高生产效率和降低成本。

它被广泛应用于各种制造行业，如汽车制造、电子产品制造、食品加工等。

本文将对流水线技术的原理、优势和应用进行详细介绍。

一、流水线技术原理流水线技术的核心原理是将整个生产过程划分为若干个连续的独立工作站，每个工作站负责完成一项具体的任务或工序。

产品在流水线上按照固定的顺序经过各个工作站，每个工作站只需完成相应的工序，然后将产品传递给下一个工作站。

流水线技术的顺序流程可以按照产品的不同特性和工艺要求来设计。

有些产品需要按照指定的工序顺序进行处理，而有些产品则需要在流水线上经过多个不同的工作站进行加工，以达到最终的成品要求。

二、流水线技术的优势1. 提高生产效率：通过将生产过程进行细分并利用并行处理，流水线技术可以大大提高生产效率。

工作站之间的协调和衔接使得产品在不间断流动的情况下进行加工，从而减少了非价值增加的等待时间。

2. 降低生产成本：在流水线上，人力资源的利用更加高效，无需每个工人都掌握所有工序的技能，只需要专注于自己所负责的工序。

这不仅可以提高工人的专注度，还可以降低培训成本。

3. 简化管理：流水线技术可以将复杂的制造过程分解成若干个简单的工序，每个工序由专人负责，使得生产管理更加简化。

管理者只需监控整个流水线的运行情况和协调各个工序的衔接，而不需要详细了解每个具体工序的细节。

4. 质量可控性强：流水线上的每个工序都可以进行专门的检测和控制，确保产品在各个工序中的质量。

一旦出现质量问题，可以及时追溯到具体的工序和责任人，以便进行纠正和改进。

三、流水线技术的应用1. 汽车制造：汽车生产过程中各个工序的高度标准化和流程化使得流水线技术成为汽车制造的理想选择。

从焊接、涂装到总装，每个工作站都有专业的操作人员，确保汽车制造过程的高效和质量。

2. 电子产品制造：电子产品制造过程中需要经过多个工序，如组装、焊接、测试等。

流水线技术可以有效地管理这些工序，提高生产效率和保证产品质量。

第3章流水线技术3.1解释下列术语流水线：将一个重复的时序过程，分解成为若干个子过程，而每一个子过程都可有效地在其专用功能段上与其它子过程同时执行。

单功能流水线：指流水线的各段之间的连接固定不变、只能完成一种固定功能的流水线。

多功能流水线：指各段可以进行不同的连接，以实现不同的功能的流水线。

静态流水线：指在同一时间内，多功能流水线中的各段只能按同一种功能的连接方式工作的流水线。

当流水线要切换到另一种功能时，必须等前面的任务都流出流水线之后，才能改变连接。

动态流水线：指在同一时间内，多功能流水线中的各段可以按照不同的方式连接，同时执行多种功能的流水线。

它允许在某些段正在实现某种运算时，另一些段却在实现另一种运算。

部件级流水线：把处理机中的部件进行分段，再把这些部件分段相互连接而成。

它使得运算操作能够按流水方式进行。

这种流水线也称为运算操作流水线。

处理机级流水线：又称指令流水线。

它是把指令的执行过程按照流水方式进行处理，即把一条指令的执行过程分解为若干个子过程，每个子过程在独立的功能部件中执行。

处理机间流水线：又称为宏流水线。

它是把多个处理机串行连接起来，对同一数据流进行处理，每个处理机完成整个任务中的一部分。

前一个处理机的输出结果存入存储器中，作为后一个处理机的输入。

线性流水线：指各段串行连接、没有反馈回路的流水线。

数据通过流水线中的各段时，每一个段最多只流过一次。

非线性流水线：指各段除了有串行的连接外，还有反馈回路的流水线。

顺序流水线：流水线输出端任务流出的顺序与输入端任务流入的顺序完全相同。

乱序流水线：流水线输出端任务流出的顺序与输入端任务流入的顺序可以不同，允许后进入流水线的任务先完成。

这种流水线又称为无序流水线、错序流水线、异步流水线。

吞吐率：在单位时间内流水线所完成的任务数量或输出结果的数量。

流水线的加速比：使用顺序处理方式处理一批任务所用的时间与按流水处理方式处理同一批任务所用的时间之比。
