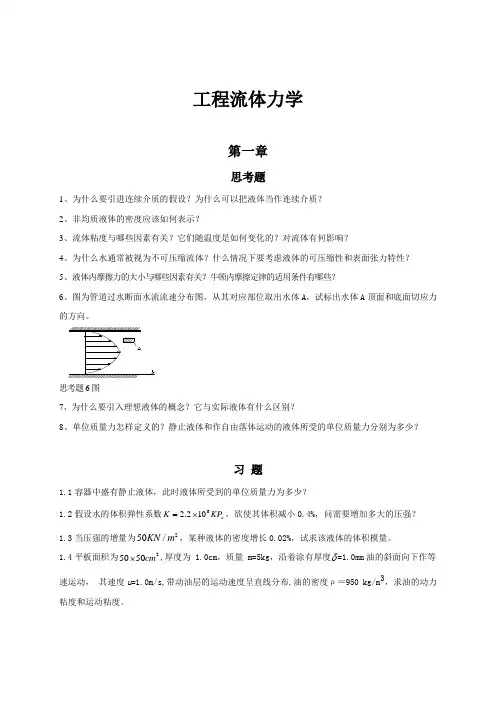

工程流体力学第一章思考题1、为什么要引进连续介质的假设？为什么可以把液体当作连续介质？2、非均质液体的密度应该如何表示？3、流体粘度与哪些因素有关？它们随温度是如何变化的？对流体有何影响？4、为什么水通常被视为不可压缩流体？什么情况下要考虑液体的可压缩性和表面张力特性？5、液体内摩擦力的大小与哪些因素有关？牛顿内摩擦定律的适用条件有哪些？6、图为管道过水断面水流流速分布图，从其对应部位取出水体A ，试标出水体A 顶面和底面切应力的方向。
思考题6图 7、为什么要引入理想液体的概念？它与实际液体有什么区别？8、单位质量力怎样定义的？静止液体和作自由落体运动的液体所受的单位质量力分别为多少？习 题1.1容器中盛有静止液体，此时液体所受到的单位质量力为多少？1.2假设水的体积弹性系数a KP K 6102.2⨯=，欲使其体积减小0.4%，问需要增加多大的压强？1.3当压强的增量为250/KN m ，某种液体的密度增长0.02%，试求该液体的体积模量。
1.4平板面积为25050cm ⨯,厚度为 1.0cm ，质量 m=5kg ，沿着涂有厚度δ=1.0mm 油的斜面向下作等速运动， 其速度u =1.0m/s,带动油层的运动速度呈直线分布,油的密度ρ＝950 kg/m 3，求油的动力粘度和运动粘度。
1.5某种液体充满两平行边界的缝隙δ内，液体的动力粘度为为η，有一面积为 A 的极薄的平板以速度 u 平行于平板移动。
x 为平板距上边界的距离。
求：平板所受的拖力T ，（缝隙内的流速按直线分布）。
()u T A x x ι⎡⎤∆=+⎢⎥∆-⎣⎦第1.4题图 第1.5题图 第1.6题图1.6水流在平板上运动(如第6题图)，流速分布曲线DE 为抛物线形，E 点为抛物线端点，E 点处0=dydu ，水的运动粘度s /m 100.126-⨯=ν，试求cm 4,2,0y =处的切应力（提示：先设流速分布C By Ay u 2++=，利用给出的条件确定待定常数A ，B ，C ）。
