闸门和启闭机的维护安全技术闸门是水利工程中用于关闭和开发泄（放）水通道的掌握设施，用以拦截水流、掌握水位、调整流量、排放泥沙和漂移物等。
常用的闸门类型包括铸铁闸门、钢闸门和钢筋混凝土闸门等。
闸门主要由主体活动部分（门叶）、埋固部分、行走支撑装置、吊耳、吊杆、锁定装置及止水装置等。
启闭机是用于掌握闸门的升降来开启与关闭闸门的设备。
闸门与启闭机是水利工程管理单位最重要、发生事故后影响最严峻的设备设施，单位应注意日常检查和修理养护，每年开展常常性检查、定期检查和专项检查等，尤其在汛前、汛后应仔细做好设备设施修理养护。
n闸门和启闭机的检查²闸门的检查Ø闸门的日常检查闸门日常检查内容主要包括：（1）闸门迎水面有无附着物，闸门背水面梁格、顶部及弧门臂上有无淤泥、杂草、锈皮等污物。
带滚轮的闸门应检查滚轮及其四周区域的有无污物，滚轮运转是否正常。
（2）需要润滑的转动轴、转动铰等部件润滑是否良好。
（3）闸门启闭过程中有无卡阻、跳动、特别振动和响声。
（4）闸门在关闭状态时的漏水状况是否符合GB/T14173的规定。
（5）门槽四周的平安走道、扶手栏杆、爬梯、盖板是否完善和坚固。
（6）闸门迎水面有无异物撞击引起的变形。
（7）闸门上的连接螺栓有无松动、变形、损伤或脱落。
（8）闸门止水采纳柔性止水的，止水橡皮有无磨损、老化、龟裂、变形、破损等缺陷，止水垫板、压板、挡板等构件有无损坏，连接螺栓有无松动、变形、损伤或脱落。
采纳刚性止水的，结合闸门漏水状况检查止水面有无磨损。
（9）锁定装置有无变形、损伤或脱落。
（10）露顶式闸门侧止水橡皮的淋水装置是否正常。
（11）检查潜孔式闸门的通气孔是否畅通。
Ø闸门的定期检查和特殊检查闸门日常定期检查和特殊检查内容主要包括：（1）门叶梁格、吊耳、弧形闸门的支臂等主要受力构件有无变形、损伤，其焊缝有无开裂现象，密闭箱形结构有无进水。
（2）滚轮支撑外观有无裂纹、破损或严峻磨损，支承结构有无变形、损伤，滚轮转动正常；滑动支承有无变形、损伤、脱落或严峻磨损；弧形闸门支铰有无变形、损伤和振动，运转是否正常。

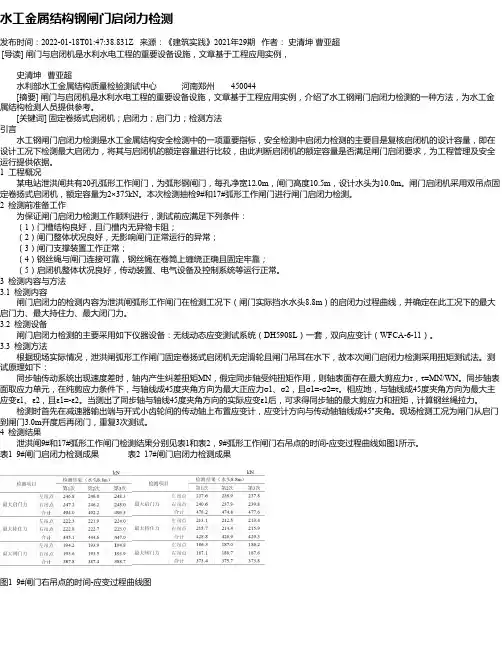

水工金属结构钢闸门启闭力检测发布时间：2022-01-18T01:47:38.831Z 来源：《建筑实践》2021年29期作者：史清坤曹亚超[导读] 闸门与启闭机是水利水电工程的重要设备设施，文章基于工程应用实例，史清坤曹亚超水利部水工金属结构质量检验测试中心河南郑州 450044 [摘要] 闸门与启闭机是水利水电工程的重要设备设施，文章基于工程应用实例，介绍了水工钢闸门启闭力检测的一种方法，为水工金属结构检测人员提供参考。
[关键词] 固定卷扬式启闭机；启闭力；启门力；检测方法引言水工钢闸门启闭力检测是水工金属结构安全检测中的一项重要指标，安全检测中启闭力检测的主要目是复核启闭机的设计容量，即在设计工况下检测最大启闭力，将其与启闭机的额定容量进行比较，由此判断启闭机的额定容量是否满足闸门启闭要求，为工程管理及安全运行提供依据。
1 工程概况某电站泄洪闸共有20孔弧形工作闸门，为弧形钢闸门，每孔净宽12.0m，闸门高度10.5m，设计水头为10.0m。
闸门启闭机采用双吊点固定卷扬式启闭机，额定容量为2×375kN。
本次检测抽检9#和17#弧形工作闸门进行闸门启闭力检测。
2 检测前准备工作为保证闸门启闭力检测工作顺利进行，测试前应满足下列条件：（1）门槽结构良好，且门槽内无异物卡阻；（2）闸门整体状况良好，无影响闸门正常运行的异常；（3）闸门支撑装置工作正常；（4）钢丝绳与闸门连接可靠，钢丝绳在卷筒上缠绕正确且固定牢靠；（5）启闭机整体状况良好，传动装置、电气设备及控制系统等运行正常。
3 检测内容与方法3.1 检测内容闸门启闭力的检测内容为泄洪闸弧形工作闸门在检测工况下（闸门实际挡水水头8.8m）的启闭力过程曲线，并确定在此工况下的最大启门力、最大持住力、最大闭门力。
3.2 检测设备闸门启闭力检测的主要采用如下仪器设备：无线动态应变测试系统（DH5908L）一套，双向应变计（WFCA-6-11）。

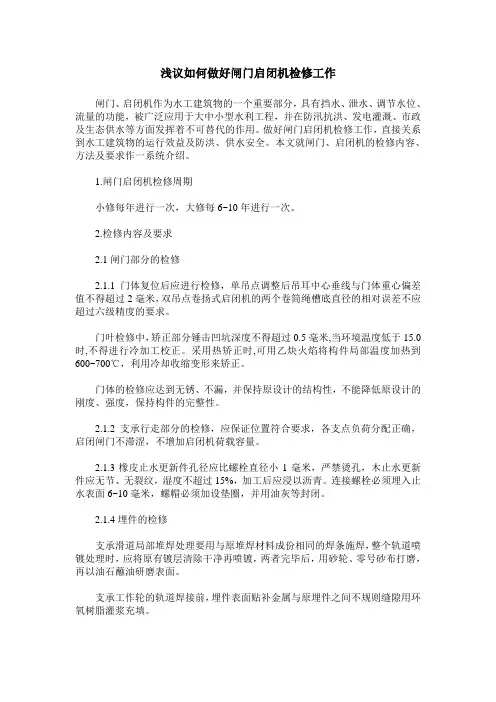

浅议如何做好闸门启闭机检修工作闸门、启闭机作为水工建筑物的一个重要部分，具有挡水、泄水、调节水位、流量的功能，被广泛应用于大中小型水利工程，并在防汛抗洪、发电灌溉、市政及生态供水等方面发挥着不可替代的作用。
做好闸门启闭机检修工作，直接关系到水工建筑物的运行效益及防洪、供水安全。
本文就闸门、启闭机的检修内容、方法及要求作一系统介绍。
1.闸门启闭机检修周期小修每年进行一次，大修每6~10年进行一次。
2.检修内容及要求2.1闸门部分的检修2.1.1门体复位后应进行检修，单吊点调整后吊耳中心垂线与门体重心偏差值不得超过2毫米，双吊点卷扬式启闭机的两个卷筒绳槽底直径的相对误差不应超过六级精度的要求。
门叶检修中，矫正部分锤击凹坑深度不得超过0.5毫米,当环境温度低于15.0时,不得进行冷加工校正。
采用热矫正时,可用乙炔火焰将构件局部温度加热到600~700℃，利用冷却收缩变形来矫正。
门体的检修应达到无锈、不漏，并保持原设计的结构性，不能降低原设计的刚度、强度，保持构件的完整性。
2.1.2支承行走部分的检修，应保证位置符合要求，各支点负荷分配正确，启闭闸门不滞涩，不增加启闭机荷载容量。
2.1.3橡皮止水更新件孔径应比螺栓直径小1毫米，严禁烫孔，木止水更新件应无节、无裂纹，湿度不超过15%，加工后应浸以沥青。
连接螺栓必须埋入止水表面6~10毫米，螺帽必须加设垫圈，并用油灰等封闭。
2.1.4埋件的检修支承滑道局部堆焊处理要用与原堆焊材料成份相同的焊条施焊，整个轨道喷镀处理时，应将原有镀层清除干净再喷镀，两者完毕后，用砂轮、零号砂布打磨，再以油石蘸油研磨表面。
支承工作轮的轨道焊接前，埋件表面贴补金属与原埋件之间不规则缝隙用环氧树脂灌浆充填。
2.1.5吊耳板、轴承板产生变形、断裂、焊缝开裂或锈蚀减落，应进行校核、验算，并提出处理措施，不得轻易补强处理。
当孔与轴配合间隙大于0.02倍孔径时，应进行更换。
3.启闭机部分的检修启闭机拆卸前要根据技术文件、图纸资料，尽量熟悉设备各部分结构，避免盲目乱拆，损坏零件。
水闸门启闭设施运行存在问题的对策探讨【摘要】本文对水工闸门启闭机械在运行管理中出现的问题原因分析对策，并结合闸门机械设备安装、运行管理等方面的介绍，具有参考价值，值得同行交流学习【关键词】水工闸门启闭设备问题对策1.水工闸门作用及意义。
水闸就是利用闸门挡水和洩水的建筑物。
关闭闸门时，可以拦截水流，抬高闸前及上游的蓄水水位，达到满足闸门上游取水或通航的需求，当闸门开启时，可以泄洪、排涝、冲沙、取水或根据闸下游用水需要调节流量、水闸在水利工程中的运用十分广泛，多修建于河道、水库、湖泊等，其意义在于管控水资源，使其为人类所利用，避其水害，变为水利，并充分利用水资源发挥经济效益，为社会服务。
1.闸门启闭机的结构特点。
闸门有平板钢闸门，弧形钢闸门，叠式箱体闸门，铸铁闸门，自动开关闸门，翻板闸门等。
启闭机有液压式、卷扬式、手轮式、手摇式、单、双吊点式，螺杆式启闭机等。
1.水工常用螺杆启闭机工作原理。
螺杆启闭机，又称为螺杆式启闭机，是一种螺纹线杆直接连接闸门门叶或者丝杆头做花杆延长后与闸门门叶相连接，采用手、电两用转动启闭机轴杆，使启闭机内锅轮与丝杆铰接左、右转动，丝杆上升或下降带动闸门开启或关闭的过程，达到控制水流的作用。
1.水工闸门运行过程中常见的问题。
闸门从运行工况，有深水闸门和浅水闸门，闸门在运行过程中产生的问题，主要有卡、阻、启闭机振动异响，切角，闸门漏水，闸门起到一定高度忽然坠落，丝杆偏位，丝杆弯曲，闸门关闭时顶碎启闭机顶端盖，启闭机脚损坏等问题1.水工闸门运行过程产生问题的因素。
5.1、人的不安全行为操作失误而产生的问题因素有，机械产生的噪声使操作者的知觉和听觉麻痹导致误判情况；5.2、错误操作或不完整的信息指令去调控机械造成失误；5.3、机械显示或指示信号灯显示不正确，使操控者产生的误操作失误；5.4、控制与操纵系统的识别性，标准化不良，而使操作者产生的失误；5.5、操作人员对动力机械危险性缺乏认识，而产生操作的失误；5.6、操作人员技术不熟，操作不当而引起的失误；5.7、准备不充分，安排不周密，因仓促而导致的操作失误；5.8、人为因素，发现问题不停止，侥幸心理，强行操作，忽略安全程序产生失误；5.9机械设备处于不安全状态，如机械安全防护设施不到位，有的机械使用频率高，如节制闸，养护维修不到位等因素；5.10、水工建筑物施工时产生的问题，如预留位置不对，埋件型号不对，机械安装不到位，闸槽止水铁件埋件位置偏移，人为因素问题；5.11、水流冲刷、树林漂浮物，石块障碍物被高速水流带到闸槽中卡阻，闸底止水槽中有异物，闸门没有设置限位，过度超压，或没关到位等因素。
水工钢闸门及启闭机常见质量问题及对策浅析水工钢闸门及启闭机常见质量问题及对策浅析摘要：水工刚闸门在水利枢纽工程中发挥着重要作用，是调节上下游水位水量的关键环节。
然而水工刚闸门的启闭机如果不能有效的运作，尤其是在必要的时候不能快速的开启闭合发挥调节作用，就可能造成巨大的经济财产损失。
因此，我们总结水工刚闸门及启闭机常见的质量问题和解决方案，希望能够起到应急和规避风险的作用。
关键词：水工钢闸门；启闭机；质量问题及对策水工钢闸门在我国众多水利工程当中都有非常广泛的应用，是保证水利工程起到调节水位和水量，规避洪灾、分流洪水，加强农田灌溉，促进河道通畅，进行水路运输和水利发电等各项功能的关键。
而且水工钢闸门及其启闭机安装之后，更换非常困难，技术难度和代价很大，因此，要保障现有水工钢闸门和启闭机的性能安全，防范可能多发的质量问题非常重要。
下面我们将针对这个问题进行详细的介绍。
1常见质量问题1.1闸门本身的质量问题水工刚闸门的质量问题直接影响其能否正常工作，或者其正常工作年限是否满足需要。
由于水工钢闸门普遍要长期接触各种水源，因此其抗腐蚀性能和耐老化性能必须要非常强悍。
而普通的钢板材质，根本难以抵挡十几年几十年的水下腐蚀和极强的水压冲击。
我们调查发现，全国各处水利工程中，钢闸门使用年限在十年以上的，尤其是2000年以前投入使用的，发生变形和腐蚀迹象的达到76%。
特别是钢板老化、脆化、断口收缩变形、极限强度下降更是非常严重，普遍较出厂标准数据下降10个百分点以上。
1.2钢板焊接问题水工钢闸门的焊接问题是保证整体功能的最脆弱环节，因为接缝如果有漏洞或者焊接水平不够高，在频繁使用或者高强度水压冲击之下是最容易开焊变形甚至毁坏的。
我们调查发现2000年之前投入使用的水工钢闸门需要进行重新焊接或者存在开焊隐患的也高达23%，其中水压导致变形和腐蚀引起焊口开裂的情况最为常见。
1.3闸门启闭过程中的颤抖震动引起闸门开闭过程中的震动原因很多，有闸门本身质量不过关的问题，有经年使用后的闸门变形和零部件的功能障碍，再就是安装施工过程中没有完全符合施工要求，造成泄洪过程中水流过激、水压不稳定、水流变化频率高等，救护对闸门造成起伏不定的冲击从而引起闸门震动。

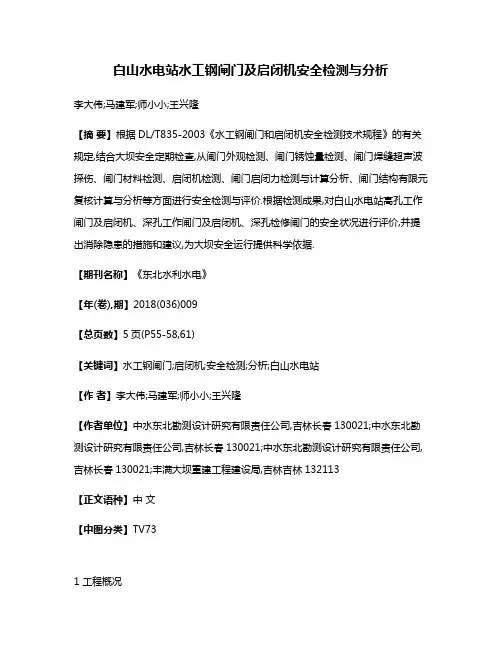

白山水电站水工钢闸门及启闭机安全检测与分析李大伟;马建军;师小小;王兴隆【摘要】根据DL/T835-2003《水工钢闸门和启闭机安全检测技术规程》的有关规定,结合大坝安全定期检查,从闸门外观检测、闸门锈蚀量检测、闸门焊缝超声波探伤、闸门材料检测、启闭机检测、闸门启闭力检测与计算分析、闸门结构有限元复核计算与分析等方面进行安全检测与评价.根据检测成果,对白山水电站高孔工作闸门及启闭机、深孔工作闸门及启闭机、深孔检修闸门的安全状况进行评价,并提出消除隐患的措施和建议,为大坝安全运行提供科学依据.【期刊名称】《东北水利水电》【年(卷),期】2018(036)009【总页数】5页(P55-58,61)【关键词】水工钢闸门;启闭机;安全检测;分析;白山水电站【作者】李大伟;马建军;师小小;王兴隆【作者单位】中水东北勘测设计研究有限责任公司,吉林长春130021;中水东北勘测设计研究有限责任公司,吉林长春130021;中水东北勘测设计研究有限责任公司,吉林长春130021;丰满大坝重建工程建设局,吉林吉林132113【正文语种】中文【中图分类】TV731 工程概况白山水电站座落在吉林省桦甸市红石镇白山社区，距吉林市约250 km，是一座以发电为主，兼有防洪、养殖等综合效益的大型水电工程。
白山水电站坝址以上控制流域面积19 000 km2，多年平均流量227 m3/s，水库为不完全多年调节水库，水库总库容59.10×108m3，调节库容29.42×108m3，防洪库容4.53×108m3，担负着东北电力系统的调峰、调频和事故备用任务。
白山水电站枢纽布置主要由拦河坝、河床坝段泄洪建筑物、一期全地下厂房、二期引水隧洞及地面厂房；开关站等建筑物组成。
泄洪建筑物为4个堰顶溢流孔（高孔）和3个深泄水孔（深孔），孔口尺寸分别为12 m×13 m（宽×高）、6 m×7 m（宽×高），高孔、深孔相间布置。

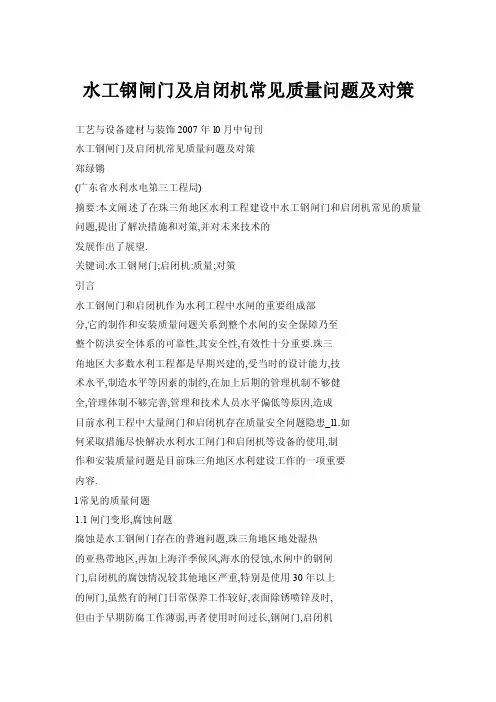

水工钢闸门及启闭机常见质量问题及对策工艺与设备建材与装饰2007年l0月中旬刊水工钢闸门及启闭机常见质量问题及对策郑绿锵(广东省水利水电第三工程局)摘要:本文阐述了在珠三角地区水利工程建设中水工钢闸门和启闭机常见的质量问题,提出了解决措施和对策,并对未来技术的发展作出了展望.关键词:水工钢闸门;启闭机:质量;对策引言水工钢闸门和启闭机作为水利工程中水闸的重要组成部分,它的制作和安装质量问题关系到整个水闸的安全保障乃至整个防洪安全体系的可靠性,其安全性,有效性十分重要.珠三角地区大多数水利工程都是早期兴建的,受当时的设计能力,技术水平,制造水平等因素的制约,在加上后期的管理机制不够健全,管理体制不够完善,管理和技术人员水平偏低等原因,造成目前水利工程中大量闸门和启闭机存在质量安全问题隐患_l1.如何采取措施尽快解决水利水工闸门和启闭机等设备的使用,制作和安装质量问题是目前珠三角地区水利建设工作的一项重要内容.l常见的质量问题1.1闸门变形,腐蚀问题腐蚀是水工钢闸门存在的普遍问题,珠三角地区地处湿热的亚热带地区,再加上海洋季候风,海水的侵蚀,水闸中的钢闸门,启闭机的腐蚀情况较其他地区严重,特别是使用30年以上的闸门,虽然有的闸门日常保养工作较好,表面除锈喷锌及时,但由于早期防腐工作薄弱,再者使用时间过长,钢闸门,启闭机腐蚀情况更为严重.经过现场检查和闸门腐蚀厚度检测结果发现,有的闸门部分构件存在着防腐涂层脱落,有明显的锈斑,锈坑,锈皮叠起等缺陷,其中相当部分构件锈坑较深(3mm以上), 且密集成片,或出现孔洞,截面厚度严重削弱,属严重腐蚀或锈损.闸门变形也是水工钢闸门普遍存在的质量问题,其直接后果是:钢结构构件应力超标,刚度下降.闸门变形,腐蚀问题:变形,腐蚀使钢结构构件应力分布变化,构件截面减弱,断面应力提高,导致整体结构强度和刚度下降,降低承载能力,缩短闸门使用寿命.1.2闸门启闭过程中的振动有的闸门自身整体刚度较小,有的经多年运行后腐蚀等因素引起刚度下降,加之设计安装质量不过关造成泄洪时水流流态不稳,止水失效,漏水严重,甚至呈射流状喷出等原因,将会导致闸门产生振动.闸门振动和动态特性问题应予以重视.闸门的破坏通常都发生在闸门启闭或局部开启运行过程中,静止状态下发生破坏的概率较小.闸门自身整体刚度单薄,或多年运行后腐蚀等因素引起刚度强度下降,加之泄洪时水流不稳等不利影响,都可能导致闸门整体产生振动和失稳等问题,进而引起闸门失事,门槽埋件产生撕裂和腐蚀等破坏.故应充分重视闸门振动和动态特性问题,特别是对有经常局部开启要求的闸门.1.3焊缝问题焊缝是闸门构件连接的重要手段,有的闸门制造质量不高,部分焊缝存在漏焊或未焊透等原始缺陷,削弱了闸门构件的焊接强度,不能满足规范要求.有的水工钢闸门出厂制造质量不高,焊缝缺陷较多,焊缝在长期的水压作用下,可能产生裂纹,腐蚀等危害性隐患,削弱了闸门构件的焊接强度,影响闸门的承载能力,降低安全系数,也有不少因焊缝质量差而引发闸门失事.1.4闸门材质问题经过十几年的时效及腐蚀后的闸门,钢板材质已趋老化,经取样检测发现,试件屈服强度,极限强度和断面收缩率明显下降,钢板有呈现从塑性向脆性转化的现象.还有的情况是闸门制造时材质就不合格.如新丰江溢洪道弧门及发电进水口定轮门为A1钢,经取样测试表明,除屈服强度比规定大4%左右外,强度极限与延伸率均下降10%左右.黄坛口溢洪道弧门也为钢,取样测试结果,试件没有明显的屈服点,试件屈服强度大致下降15%,极限强度约下降12%,断面收缩率下降12%tzi.1.5启闭机问题启闭机存在的主要问题:钢丝绳等设备腐蚀严重,电气设备老化.造成问题的原因,即有制造方面的因素,也有施工安装方面原因,还有设备多年运行结构老化的因素.闸门多年运行后,因闸门支承止水老化和转动部位锈死等因素引起闸门的摩阻力增大,导致启闭机超载运行.例如流溪河电站在设计和校核水位下,闸门最大启门力分别为171.0t和223.78t,均超出启闭机额定帘尔尔{!矫!;尔尔尔矫乔!尔不尔筇尔不筇筇帘尔秘筇尔亦尔尔带乖看帘乖5发展特高压直流技术的重要意义我国积极发展特高压输电是与我国国情和经济社会发展形势相适应的.我国仍处于社会主义初级阶段,经济和技术水平落后于发达国家,按目前的社会发展形势,在未来很长的一段时间-242?内仍需大力发展基础工业和基础设施的建设,这就需要充足的能源特别是电力的支持.特高压电网可以大幅度提高电网自身的安全性,可靠性,灵活性和经济性,使能源充分利用和有效搬家,具有显着的社会效益和经济效益.建材与装饰2007年1O月中旬刊工艺与设备启闭力150t,为此控制f-j前水位在235.2m以下运行;其泄洪洞平板工作门东西两臂出现了20t左右的不平衡力,如遇较不利荷载组合时,很有可能出现卡阻现象.2解决途径及对策2.1闸门变形,腐蚀建议对腐蚀严重的部位进行加固和补焊,对门叶的锈蚀应及时进行喷锌或油漆防腐处理,防腐施工必须严格控制施工工艺,保证涂层的施工质量,变形明显的构件对闸门整体的影响要做仔细分析,及时进行补强或更换.2.2现场测试与设计复核问题水工钢闸门应力状态,振动和变形,单凭有限元复核计算,往往与实际情况有一定的差距.因为闸门在制造安装时的缺陷,多年运行后零部件的磨损等因素,都是设计难以预料的:而现场测试又受到水位,现场测试条件的限制,也不可能把存在的问题充分反映出来,应该现场测试与设计复核相结合,来分析,判断闸门目前的实际状态.具体是:根据闸门运行中存在的具体问题,挑选闸门确定检测项目:为使测试工作有的放矢,测试前先做三维有限元分析计算,通过计算,对闸门的受力状况及固有动力特性有一个初步的认识,从而指导测点的布置:测试完毕后,针对测试时的具体情况,对有限元模型进行适当修改,最终使测试与计算相结合,从而得出闸门准确,全面的受力状态和动力特性131.2.3制作闸门材质的控制水工金属结构所使用的钢材必须符合图纸要求.优质碳素结构钢和碳素结构钢应符合GB699((优质碳素结构钢技术条件》和GB700《碳素结构钢》的有关规定;低合金结构钢和合金结构钢应符合GB1591《低合金结构钢》和GB3077《合金结构钢技术条件》的有关规定:一般工程用铸造碳钢件,高锰钢铸件和合金钢应符合GB11352《一般工程用铸造钢件》,GB5680《高锰钢铸件技术条件》和JB-'ZQ4297《合金铸钢》有关规定,并应具有出厂质量证书.如无质量证书或钢号不清应予复检,复检合格后方可使用.2.4加强启闭机及闸门的检修和养护工作闸门及启闭机要经常保持清洁.启闭机件应根据当地降水,风沙条件.定期加油.为了防锈.秋天用水后要涂以重油或其它废油.闸门等水下钢件或埋件应经常擦洗干净.并在干燥时期f如秋季)油漆一次;临河闸前应安置拦污栅,栅前漂浮物要经常打捞,避免堆积闸前或越栅入渠;闸孑L须随时清理.不能淤积,应及时清除闸孑L和闸板上的秽垢和漂浮物:利用闸门量水时.应定期检查水尺零点及测定闸孑L启闭高度的标尺.并应在管理过程中根据实测资料对水力计算公式中的系数逐步进行修正:闸基如发现渗漏及管涌现象时应迅速加以修理,行水期间.在闸上游如发现涡流即表示有渗漏发生;科学的调度.减少启闭次数是延长启闭机和闸门使用寿命的重要措施.另外平时要加强对启闭机运行工作管理.2.5加强焊接作业管理钢闸门是一种典型的焊接结构.在其制造,安装和使用过程中焊缝附近区域往往会产生焊接缺陷,如裂纹,气孔,夹杂,未焊透,未熔合,咬边,错边等.由于焊接过程常使焊接接头的组织性能劣化,及由焊接缺陷产生的高的应力集中,致使焊接接头成为闸门的薄弱环节,易在此处产生裂纹,裂纹扩展而发展至整个结构的破坏.2.6焊接基本要求焊缝布置:钢板拼接时,两平行焊缝之间的距离应大干等于500mm.结构件组装时,任何两平行焊缝之间距离应大干3倍板厚,且大于等于100mm.坡口制备:坡口可采用机械加工或自动,半自动气割方法制备.一,二类焊缝的坡口宜采用机械加工.手工气割应限于机械加工和自动,半自动气割难以实现的部位, 但切割后必须修磨平整,满足焊接要求.焊接材料:各类焊缝所采用的焊条,焊丝,焊剂应与所施焊的钢种相匹配.异种钢材焊接时焊接材料按强度低的钢材选用或按图纸规定:焊接工艺按强度高的钢材选用.焊件组对:焊件组对前,坡口面以及坡口每侧10～20mm范围内的毛刺,铁锈,氧化皮,挂渣必须清除干净.清根处理:要求焊透的焊缝,双面焊接时,单侧焊接后应用碳弧气刨或砂轮进行背缝清根,并将根侧的定位焊全部清除.返修处理:焊缝发现有不允许缺陷时应进行分析,找出原因,制定返修工艺后方可返修处理.另外科学的安全评定,为我们提供了焊接结构的准确数据,由此才能及时进行补焊,重焊,换件等补救措施.此外,加强安装施工质量监督管理,也是避免出现焊接问题的重要环节嗍.3结语由于闸门与启闭机是一个复杂的系统,所以有效解决闸门与启闭机制安问题并非～件容易的事情,它是一个系统工程.全面,准确,客观地安全现状评价尤为重要,它是管理部门采取改进措施有目的,有计划地开展闸门与启闭机质量管理,施工作业管理的依据.参考文献[1】薛占群,岳元璋.全国病险水库,水闸安全状况及其处理对策,全国病险水库与水闸除险加固专业技术论文集,中国水利水电出版补,20()1.12.『2]~lJ细龙,陈福荣.闸门与启闭设备.中国水利水电出版社,2002.[3】潭秀娟.部分水电站水工钢闸门和启闭机安全状况分析.大坝与安全, 2002.2.f41杨光明,胡金义.水工金属结构安全检测与评估方法研究.大坝与安全,2003.6.243。
启闭机闸门检测方案2021年11月1日1. 工程概况22. 试验或检测范围23. 设备性能24. 抽检闸门的主要部件检测项目35. 工作闸门和事故闸门整机工作性能主要检测项目46. 检测目的67. 检测拟投入仪器设备68. 组织人员机构79. 检测依据的技术规范710. 检测费用预算811. 现场工作进度安排1212. 安全防护措施12启闭机闸门检测方案1. 工程概况,主要河道有雅瑶水道、大榄河、松岗河、石碣涌、香基河等，主干河涌纵横交错，总长78.6km。
涉及南海区狮山、大沥、里水三镇，总集雨面积122.8km2。
本工程任务是新建泵站进行排涝，兼顾改善北村水系的水环境。
即当涝区发生小于或等于设计10年一遇24小时暴雨时，通过现有，保障涝区内人民群众正常生产生活、生命财产安全、社会稳定和经济持续发展，另外还可以提高涝区引水能力兼顾改善水环境。
泵站按10年一遇最大24小时暴雨一天排干，且内涌控制水位不超过1.50m的排涝标准。
工程泵站等别为H等，泵站规模属大（2）型。
泵站永久性主要建筑物为2级，永久性次要建筑物为3级，其中泵房、外江出水涵洞及外江防洪闸为2级，岸墙及挡土墙为3级。
泵站设计排涝流量为105.0m3/s，属大型泵站。
泵站安装三台3300ZGB39.5-2.11型竖井贯流泵，设计净扬程1.55m，总扬程2.13m，水泵单机设计流量35.0m3/s，泵站总流量105.0m3/s，配套TKS1600-8同步电动机，单机功率1600kW，泵站总装机容量N=3X1600=4800kW。
2. 试验或检测范围・3扇工作闸门、启闭机及电气设备；・3扇事故闸门、启闭机及电气设备；3. 设备性能3.1工作闸门泵站出水流道出口处设置3扇断流用的快速工作闸门。
本工程选用快速闸门断流方式，同时为保障安全泄流，每扇快速闸门上设有小拍门，每扇闸门的小拍门面积占一扇快速工作闸门总面积比例约35%。
快速工作闸门的孔口尺寸为4.64m X8.6m（高义宽），闸门尺寸为5.0m义9.147m X0.962m（高义宽义厚），工作闸门上设4个小拍门，其中2个小拍门的孔口尺寸为 2.7m X1.3m,另外2个小拍门的孔口尺寸为2.93m X1.53m。
水工金属闸门试验项目一、引言水工金属闸门是一种常用于水利工程中的水控设施，用于水流的调节和控制。
为确保闸门的安全性和可靠性，需要进行相应的试验项目，以验证其设计参数和性能指标的合理性和可行性。
本文将介绍水工金属闸门试验项目的内容和要求。
二、试验项目1. 闸门开启试验：测试闸门的开启性能和顺畅度，检查闸门的启闭机构是否正常工作，包括启闭速度、启闭力和启闭机构的噪音等指标。
2. 闸门关闭试验：测试闸门的关闭性能和密封性能，检查闸门与闸墩之间的密封情况，确保无渗漏现象发生。
3. 闸门承压试验：测试闸门在水流压力下的承载能力，检查闸门的结构是否牢固，确保其能够承受相应的水压力。
4. 闸门泄漏试验：测试闸门在关闭状态下的泄漏情况，检查闸门密封面的质量和密封性能。
5. 闸门开启力试验：测试闸门开启所需的力矩和力量，检查闸门启闭机构的动力性能和驱动能力。
6. 闸门运行试验：测试闸门在正常运行状态下的各项指标，包括启闭速度、启闭力、噪音、振动等。
7. 闸门应急启闭试验：测试闸门在紧急情况下的应急启闭性能，检查闸门启闭机构的可靠性和应急响应能力。
8. 闸门寿命试验：测试闸门在长期使用情况下的可靠性和耐久性，检查闸门的使用寿命和维护保养周期。
三、试验要求1. 试验前的准备工作：包括闸门的检查和清洗、试验设备的安装和校验等。
2. 试验过程的记录和监测：需要记录闸门试验过程中的各项数据和指标，如启闭速度、启闭力、压力变化、泄漏情况等，并进行实时监测和记录。
3. 试验结果的评估和分析：根据试验数据和指标，对闸门的性能进行评估和分析，判断其是否符合设计要求和使用需求。
4. 试验报告的编写：根据试验结果和评估分析，编写试验报告，包括试验目的、试验内容、试验结果、评估分析和建议等。
四、试验注意事项1. 安全第一：在进行闸门试验时，要注重安全，确保试验人员和设备的安全。
2. 试验设备的准确性和可靠性：试验设备的准确性和可靠性对试验结果的准确性和可信度至关重要，应进行校验和检查。
243 2021年第1期发展与创新水工闸门及启闭机养护与维修研究孔令敏1，马振斌21.山东省调水工程运行维护中心平度管理站，山东 青岛 2667002.山东省德州市陵城区水利局，山东 德州 253500摘 要：水利工程是我国基础建设中的重要部分之一，其对农业的影响非常大，而且能够促进经济发展。
在水利工程的建设过程中，进行水工闸门以及启闭机的养护和维修工作是保障水利工程安全稳定运转的基础。
在水利工程的日常运行中，如果水工闸门或启闭机出现问题，那么水利工程的整体安全就会面临威胁。
基于此，文章首先分析了水工闸门及启闭机存在的问题，然后总结了水工闸门和启闭机的养护和维修注意要点，可为相关研究人员提供有价值的参考意见。
关键词：水工闸门；启闭机；养护；维修中图分类号：TV698.2 文献标志码：A 文章编号：2096-2789（2021）01-0243-02我国是一个农业大国，随着人口基数的不断扩大，农业需要进一步发展，而要想使农业的发展能够跟上人口增加的步伐，就需要有完善的农业基础设施建设。
其中，水利工程在农业发展中有着非常重要的作用，决定农业是否能够高质量的发展。
水利工程的建设不仅对农业发展具有决定性的作用，而且在其他的方面促进着国家经济的进步，如水力发电等。
而且在水利工程的建设运行中，水工闸门及启闭机养护与维修是非常基础也是非常重要的一个部分，其关系着水利工程是否能够安全运转[1]。
水工闸门的主要作用是拦截或释放水资源，通常在水资源充沛时拦截河流存储水资源；在水资源缺乏时释放存储的水资源，补充河流、地下水等方面的水资源缺乏，具有调节流量、保障水资源供应的作用。
但是在实际的水利工程中，水工闸门和启闭机的运行存在许多问题，如何保障水工闸门及启闭机养护与维修工作的有效进行是现阶段水利工程研究的重点，需要相关部门提高重视程度[2]。
1 水工闸门及启闭机存在的问题在水利工程中，水工闸门和启闭机的问题主要表现在两个方面：一方面是在进行水利工程的建设过程中存在质量问题或建设过程不达标，又或是选用的建设材料质量较差等，导致水工闸门及启闭机出现问题；另一方面是在水利工程的运行过程中，由于运行不当或缺乏维护等，使水工闸门和启闭机出现问题。
水工闸门及启闭机养护与维修浅析摘要：水工闸门及启闭机养护维修是水利工程管理的重要工作内容，是控制水位和调节流量、保证安全引水和灌区农田适时灌溉、充分发挥工程灌溉效益的重要保障。
闸门作为水闸的重要组成部分，运行管理的好坏直接影响着引水量的多少和工程使用寿命的长短，所以对水工闸门与启闭机必须科学管理、经常养护、定期维修、建立完善的养护与维修档案，才能发挥其工程效益和较好的调控运用能力。
关键词：闸门；启闭机；养护闸门及启闭机是水利水电工程的重要组成部分，它肩负着水库的安全运行、控制水位、调节流量、灌溉、供水、防洪排涝、防汛抗旱的重要作用，是水利工程管理工作中的一项关键的首要工作任务。
1.水工闸门的养护与维修养护和维修是水工闸门和启闭机在任何工作条件下启闭灵活、安全可靠运行的重要保证，做到：传动良好、润滑正常，制动可靠、操作灵活、结构牢固、启闭自如、支撑坚固、埋件耐久、清洁无锈等1.1.水工闸门的一般养护1.1.1闸门正常保洁及清理正常闸门的外观必须保持清洁干净，运行自如。
定期检查闸门的运行状况，及时清扫门顶灰尘及污物，避免污物长期大量堆积，造成结构门体生锈腐蚀，特别是交汇处的水生杂草和漂浮物的滞留，发现后及时清理，防止石块或杂物掉入门槽内，否则将直接影响闸门的运行不畅，增大启闭负荷，声音异常，严重时容易造成闸门开度不足或关闭不严。
1.1.2门叶养护闸门的主体是门叶，闸门在启闭过程中要注意运行中的防振和抗震工作，日常检查中要注意门叶变形、杆件弯曲、焊缝开裂等现象的发生，并做好记录，如发现情况应及时请专业人员配备专业设备进行维修。
为防止闸门的气蚀，要注意检查边界形状，保持结构表面的平整度，避免出现分离现象和负压的出现，如已出现气蚀，应及时用抗蚀材料进行修复，增加其强度，确保门叶的安全。
1.1.3支承行走机构的养护支承行走机构是闸门升降时的重要活动和承力部件，所以必须对行走机构部件进行定期检查、养护、维修、清洗、注油等，特别是主轮或台车机构的润滑、轮轴与轴套容易造成的卡阻部分等，轴与轴承之间的磨损如果超出允许范围时，要更换轴瓦，确保机构灵活转动，运行正常。
闸门和启闭机的检查闸门是水利工程中用于关闭和开发泄(放)水通道的控制设施，用以拦截水流、控制水位、调节流量、排放泥沙和漂浮物等。
水电站常用的闸门类型包括铸铁闸门、钢闸门和钢筋混凝土闸门等。
闸门主要由主体活动部分(门叶)、埋固部分、行走支撑装置、吊耳、吊杆、锁定装置及止水装置等。
启闭机是用于控制闸门的升降来开启与关闭闸门的设备，闸门与启闭机是水利工程管理单位最重要、发生事故后影响最严重的设备设施，单位应注重日常检查和维修养护，每年开展经常性检查、定期检查和专项检查等，尤其在汛前、汛后应认真做好设备设施维修养护。
闸门与启闭机一般性检查内容主要包括：(1)闸门关闭时漏水情况。
(2)门开启时流态情况。
(3)门槽等与闸门相关的水工结构的裂缝、剥蚀、老化情况。
(4)门槽和孔口附近空蚀、冲刷等破坏情况。
(5)闸墩和伸缩缝活动情况。
(6)通气孔是否有坍塌、堵塞或排气不畅等情况。
(7)启闭机室是否有裂缝、漏水等问题。
(8)闸门和启闭机的附属设施情况。
(9)寒冷地区闸门防冻设施情况。
(10)主电源和备用电源状况。
(11)电器设备、控制系统、通信系统状况。
(12)在闸门启闭过程中，启闭机机体各部分的运转情况。
启闭机动静荷载试验，一般采用试块、埋地锚或减少滑轮组倍率等办法来实现加荷载。
专项检查通常包括启闭机测定、振动检测、锈蚀厚度的测量、焊缝的检查等，主要内容有：(l)启闭机测定的内容包括闸门设计水头下的启门力、持住力、闭门力以及启闭力过程线。
启闭力检测一般采用拉、压传感器或其他测力装置的方法。
(2)闸门振动检测包括结构动应力检测和结构自振特性检测。
闸门自振特性检测包括自振频率检测、阻尼比检测、振型检测等项内容。
(3)闸门及其启闭机构件的锈蚀厚度测量，一般采用测厚仪或其他量测工具进行。
(4)闸门及其启闭机的焊缝检查采用射线探伤法或超声波探伤法进行检测。
焊缝内部缺陷探伤长度占焊缝全长的百分比，对于一类焊缝，超声波探伤应不少于20%，射线探伤应不少于10%;对于二类焊缝，超声波探伤应不少于10%，射线探伤应不少于5%。
