启闭力计算表

弧形闸门启闭力计算弧形闸门是一种常见的水工结构，用于调节水流的流量和水位。

在弧形闸门的启闭过程中，需考虑到闸门所受到的启闭力。

启闭力的计算对于设计和施工具有重要意义，可以确保闸门的可靠性和安全性。

首先，要计算弧形闸门开启时所受到的启动力。

弧形闸门的启动力是由流体施加在闸门上的压力所引起的。

在闸门启动过程中，闸门顶部所受到的压力会引起一个向上的力矩，而闸门底部所受到的压力则会引起一个向下的力矩。

力矩的大小取决于水流的压力和闸门的几何形状。

在计算闸门上部的启动力时，可以利用以下公式：F1=P1*A1其中，F1是闸门上部所受到的启动力，P1是水流施加在闸门上的压力，A1是闸门上部面积。

在计算闸门下部的启动力时，可以利用以下公式：F2=P2*A2其中，F2是闸门下部所受到的启动力，P2是水流施加在闸门上的压力，A2是闸门下部面积。

在计算闸门的总启动力时，可以利用以下公式：F=F1+F2除了水流的压力，还需要考虑到闸门的重力。

闸门的重力可以通过以下公式计算：G=m*g其中，G是闸门的重力，m是闸门的质量，g是重力加速度。

当闸门启闭时，要保持闸门处于平衡状态，即启动力和重力要相等。

因此，可以利用以下公式计算闸门的启闭力：F=G将上述公式整理后得到以下计算公式：P1*A1+P2*A2=m*g通过上述计算公式，可以计算出弧形闸门在启闭过程中所受到的启闭力。

根据实际情况，可以选取合适的材料和设计参数，确保闸门能够承受所受到的力，保证其正常运行和安全性。

除了上述的力学计算，还要注意到实际工程中的其他因素，比如摩擦力、流体动压等。

这些因素也会对弧形闸门的启闭力产生影响，需要在设计和计算中进行综合考虑。

综上所述，弧形闸门的启闭力计算需要考虑水流压力和闸门重力，通过合适的公式和参数计算可以得到启闭力的估计值。

在实际工程中，还需要考虑其他因素的影响，确保闸门的可靠性和安全性。

闸门启闭力计算公式闸门是一种用于控制水流或其他流体流动的设备，常见于水利工程、水电站、船闸等场所。

闸门的启闭力是指闸门在启闭过程中所受到的力，是设计和选型闸门时需要考虑的重要参数。

在实际工程中，计算闸门启闭力是十分必要的，可以帮助工程师合理设计闸门结构，确保其安全可靠地运行。

闸门启闭力的计算公式是通过对闸门受力情况的分析得出的。

在计算闸门启闭力时，需要考虑以下几个因素：1. 流体压力，流体对闸门施加的压力是闸门启闭力的主要来源。

根据流体力学原理，流体对闸门的压力可以通过流体的密度、流速和流体高度来计算。

2. 闸门的面积，闸门的面积是流体对闸门施加压力时的作用面积，需要根据闸门的实际尺寸来计算。

3. 闸门的启闭速度，闸门的启闭速度也会影响其所受的力，较大的启闭速度会导致较大的冲击力，需要在计算中考虑。

综合以上因素，闸门启闭力的计算公式可以表示为：F = ρ g H A + 0.5 ρ v^2 A。

其中，F为闸门所受的总力，ρ为流体的密度，g为重力加速度，H为流体的高度，A为闸门的面积，v为闸门的启闭速度。

在实际工程中，闸门启闭力的计算需要考虑到具体的工程情况和参数，例如流体的性质、流速、闸门的尺寸和材质等。

在进行计算时，需要准确地测量和获取这些参数，并结合流体力学理论进行计算，以确保计算结果的准确性和可靠性。

除了计算闸门启闭力外，工程师在设计闸门时还需要考虑其他因素，例如闸门的结构强度、密封性能、启闭机构等。

这些因素都会对闸门的启闭力产生影响，需要在设计中进行综合考虑。

闸门启闭力的计算是闸门设计工作中的重要一环，它直接关系到闸门的安全性和可靠性。

合理的启闭力计算可以帮助工程师设计出满足工程要求的闸门结构，确保其在使用过程中能够稳定可靠地工作。

因此，在进行闸门设计时，闸门启闭力的计算是一项十分重要的工作，需要引起工程师的高度重视。

总之，闸门启闭力的计算是闸门设计中不可或缺的一部分，它需要工程师结合流体力学理论和实际工程参数进行综合考虑，以确保闸门在使用过程中能够安全可靠地工作。

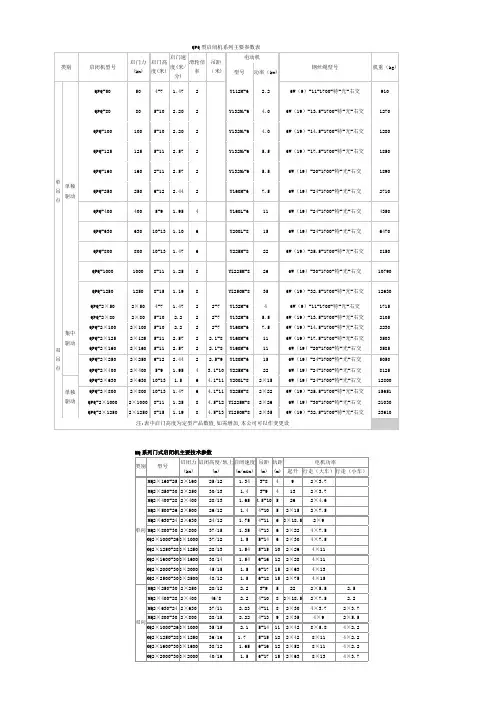

启闭力计算公式 The latest revision on November 22, 2020闸门启闭力的计算：启门力：F启=n·(F+W1+W2)闭门力：F闭=n·(F-W1-W2)式中：W1-门体自重(T) W2-丝杆自重(T) n-系数1.1~1.3，闸门不经常操作时，取大值，反之取小值；F-水压产生的阻力。

F=S·h·u(T)S-闸门板面积(m2)方闸门：S=a·b a-闸门宽(m)b-闸门高(m) 圆闸门为：S=π·D2/4，D-闸门通径(m) h-闸孔中心至最高水位高度(m) u-密封面的摩擦系数，一般取0.3。

铸铁闸门采用铸铁浇铸、整体加工，具有耐腐蚀、易维护、安装简便、自行止水性能较好等优点，有平板型(MB系列)、拱面型(MG系列)、拼装型(MP系列)及不同水头要求的多种产品供用户选用，并承制用户特殊要求的铸铁闸门。

平面闸门的启闭力计算按在动水中启闭的平面闸门计算1、启门力计算公式为：FQ=nT(Tzd+Tzs)+n’GG+Ws2、闭门力计算公式为：Fw=nT(Tzd+Tzs)-nGG式中：FQ—启门力（t）；FW—闭门力（t）；nT—摩擦阻力的安全系数，一般取1.2；Tzd—支承摩擦阻力（t）；Tzs—止水摩擦阻力（t）；n’G—计算启门力的门重修正系数，取1.1；G—闸门活动部分的自重（t）；Ws—作用在闸门上的水柱压力（t）；nG—计算闭门力的门重修正系数，取0.9；3、摩擦阻力计算公式：（1）对于滑动支承摩擦阻力计算公式为：Tzd＝f2P（2）对于滚动支承摩擦阻力计算公式为：Tzd＝P/R(f1r+f)上两式中：f2—滑动支承的摩擦系数，钢板和橡胶取0.65；P—作用在闸门上总水压力（t）；R—滚轮半径（cm）；f1—轴与轴套的滑动摩擦系数（铜合金轴套对钢轴为0.3，胶木轴套对钢轴为0.2）r—轴的半径（cm）f—滚轮的滚动摩擦系数，为0.1cm；（3）对于止水摩擦阻力计算公式为：Tzs＝f3Pzs式中：f3—止水与止水座的滑动摩擦系数（橡胶对钢板为0.65，橡胶对水泥砂浆面为0.7）Pzs—作用在止水上的水压力（t），为侧止水的顶止水的总长度乘以止水橡胶作用的宽度，再乘以平均水平均水头得出；。

弧形闸门启闭力计算根据《水利水电工程钢闸门设计规范 SL74-95》，采用以下公式进行计算。

启门力计算式：[]412102)(1r P R G Gr n r T r T n R F X j zs zd T Q G ＋＋＋＋＇= 式中：F Q ——启门力，KN ；R 1、R 2——分别为加重和启门力对弧形闸门的力臂,m ； T zd ——滑动支承摩擦阻力,KN; P f T zd 2=f 2——滑动摩擦系数，取0.6；P ——作用在闸门上的总水压力，KN ；22Z X P P P ＋=P X ——静水压力的水平分力，KN;P Z ——静水压力的铅直分力，KN ；R ——滚轮半径，mm ，R=100mm ，r ——滚轮轴半径，mm ，r=100mmT zs ——止水摩擦阻力,KN, ；zs zs P f T 3=f 3——滑动摩擦系数，取0.7；P zs ——作用在止水上的压力,KN;r 0、r 1、r 2、r 4——分别为转动轴摩阻力、止水摩阻力、闸门自重、下吸力对弧形闸门转动中心的力臂,m ；P X ——下吸力，KN,B H P X X 221γ=;H X ——闸门下游水深，m ；H X =0B ——闸门宽度，m ；B=8.0mB 1——止水总宽度，m ；B 1=0.09mn ＇G ——计算持住力和启门力用的闸门自重修正系数，可采用1.0～1.1；G ——闸门自重，计算启门力时计入浮重，KN ；G=18×9.8=176.4KN G j ——加重块的重量，KN ；n T ——摩擦阻力安全系数，可采用1.2；该闸门不再加重，则G j =0，相应R 1=0，启门力的力臂R 2=10m ，转动轴摩阻力距r 0=0.1m ，止水摩阻力距r 1=10m ，闸门自重力矩r 2=10m 。

计算式考虑下游无水，则下吸力P X =0，相应r 4=0。

作用在闸门上静水压力的水平分力P x ：KN B H P x 2509888.9212122=×××==γ 静水压力的铅直分力P z 为闸门排开水的重量KN P Z 94388.903.12=××= 则作用在闸门上静水总压力KN P P P Z X 268094325092222=+==＋ 作用在止水上静水压力的水平分力P 止水x ：KN B H P X 22.2809.088.921γ2122=×××==止水 静水压力的铅直分力P z 为闸门排开水的重量（可忽略）则作用在止水上静水总压力KN P zx 22.28=滑动支承摩擦阻力KN P f T zd 160826806.02=×==止水摩擦阻力KN P f T zs zs 75.1922.287.03=×==则启门力F Q ：[][]KN r P R G Gr n r T r T n R F X j zs zd T Q G 23.2284.17605.110)19.751.01608(2.1101)(1412102=×××××==＋＋＋＋＋＋＇。

闭门力FW计算启门力FQ计算n T摩擦阻力安全系数可采用1.2 1.2 1.2T zd支承摩阻力10.9285621328.41426153 T zs止水摩擦力 6.279101413.2827145 n G闭门力自重修正系数11G闸门自重1010P t上托力底缘、止水上托力P x下吸力n G'计算持启力时自重系数可采用1.0-1.1 1.1G j加重块重量-7.76300527W s闸门上水柱压力18.412201518.4122015 P x下吸力f3滑动摩擦系数附录M0.20.5f10.10.3P总水压力327.8568638327.8568638r4040P zs作用在止水上的压力31.39550726.565429顶止水厚度0.077上游水头Hs36闸门高度h 1.345止水间距Bzs0.69闭门力Fw n T（T zd+T zs)-n G G+P t-7.76300527持住力F T nG 'G+Gj+W s+P x-P t-(T zd+T zs)启门力F Q nT(T zd+T zs)+P x+n'G G+G j+W s71.68556746单位:KN、mm持住力FT计算滚轮应力验算单位：mm计算公式1.2B=32.14282978可取15cm BD=P/[σφ]10.92856213B=10.67039145取4cm10.62617161.1轴直径d≥54.64281063取8cm10闸板厚度δ计算8.342553566取14mmδ=a*（k*p/（α*[σ]））^(1/2)1a=30 b=44300mmδασ-7.76300527α=1.5 1.518.4122015k由b/a查表0.454b/a= 1.466666673号钢容许应力[σ]160N/mm20.4水压强p0.4088N/mm20.1327.85686384026.565429-0.905537495。

闭门力FW计算启门力FQ计算n T摩擦阻力安全系数可采用1.2 1.2 1.2T zd支承摩阻力10.9285621328.41426153 T zs止水摩擦力 6.279101413.2827145 n G闭门力自重修正系数11G闸门自重1010P t上托力底缘、止水上托力P x下吸力n G'计算持启力时自重系数可采用1.0-1.1 1.1G j加重块重量-7.76300527W s闸门上水柱压力18.412201518.4122015 P x下吸力f3滑动摩擦系数附录M0.20.5f10.10.3P总水压力327.8568638327.8568638 r4040P zs作用在止水上的压力31.39550726.565429顶止水厚度0.077上游水头Hs36闸门高度h 1.345止水间距Bzs0.69闭门力Fw n T（T zd+T zs)-n G G+P t-7.76300527持住力F T nG 'G+Gj+W s+P x-P t-(T zd+T zs)启门力F Q nT(T zd+T zs)+P x+n'G G+G j+W s71.68556746单位:KN、mm持住力FT计算滚轮应力验算单位：mm计算公式1.2B=32.14282978可取15cm BD=P/[σφ]10.92856213B=10.67039145取4cm10.62617161.1轴直径d≥54.64281063取8cm10闸板厚度δ计算8.342553566取14mmδ=a*（k*p/（α*[σ]））^(1/2)1a=30 b=44300mmδασ-7.76300527α=1.5 1.518.4122015k由b/a查表0.454b/a= 1.466666673号钢容许应力[σ]160N/mm20.4水压强p0.4088N/mm20.1327.85686384026.565429-0.905537495。

弧形闸门启门力和闭门力验算————————————————————————————————作者: ————————————————————————————————日期:1.1.1 闸门启门力和闭门力验算泄洪闸弧形钢闸门闭门力和启门力,根据《水利水电工程钢闸门设计规范》（SL74-2０13）第1０.１.2条可知,闸门启闭力计算公式如下：1.闭门力计算公式:()01221W T zd zs t G F n T r T r P r n Gr kN R ⎡⎤=++-⎣⎦2.启门力计算公式：(),01221421W T zd zs t G j x F n T r T r P r n Gr G R P r kN R ⎡⎤=++-++⎣⎦以上两式中：T n ——摩擦阻力安全系数，可采用1.２；G n ——计算闭门力用的闸门自重修正系数，可采用０.9-1.0;,G n ——计算持住力和启门力用德尔闸门自重修正系数，可采用１．0-1．1； G ——闸门自重，kN,当有拉杆时应计入拉杆重量；计算闭门力时选用浮重j G ——加重块重量,kN ； R ——滚轮半径，mm1R ——加重对弧形闸门转动中心的力臂； 2R ——启门力对弧形闸门转动中心的力臂; t P ——上托力,kN,包括底缘上托力及止水上托力;x P ——下吸力，kN;zd T ——支撑摩阻力,k Ｎ; zs T ——止水摩阻力，ｋN;01234,,,,r r r r r ——分别为转动铰摩阻力、止水摩阻力、闸门自重、上托力和下吸力对弧形闸门转动中心的力臂,m ；泄洪闸闸门基本参数计算结果如下: 堰顶高程：４6.0ｍ； 门前最大水深Ｈs ：4．5m;闸门宽度７．0m;静水压力Ｐｓ:70８.7５kN；转动半径R=6m；φ夹角：0.750；φ1水平线上夹角：0.349φ2水平线下夹角:０.401水重Vs：23．218ｋN；总水压力７08.９06kNﻬ弧形钢闸门闭门力计算成果表格表4 - ４弧形闸门闭门力计算表加重（或下压力）kN ＦW-49．005 加重（或下压力）对弧形闸门转动中心的力臂ｍＲ16．０0 摩擦阻力安全系数n T1．2 滚动轴承的滚轮摩阻力ｋN Tzd 5３.168作用在闸门上的总水压力kN P ７08.906滚轮半径mm R 50 滚动摩擦力臂mm f 1 滚动轴承的平均半径mm R155滚动轴承的滚柱直径mm d 20 转动铰摩阻力对弧形闸门转动中心的力臂r0０.15 止水摩阻力ｋＮT zs 1.21５滑动摩擦系数f３0.6作用在止水上的压力kN ＰＺS2．０25上托力ｋN Pｔ２7．010 闸门自重kＮＧ83．2２9 闸门自重修正系数ｎG0.95闸门自重对弧形闸门转动中心的力臂m r２6.０0 止水摩阻力对弧形闸门转动中心的力臂m ｒ1６．00 上托力对弧形闸门转动中心的力臂ｍr3 6.00计算结果表明,弧形钢闸门闭门力为-4９．０05kN,说明弧形闸门无需加压,依靠自重即可闭门。
