地采暖的水力计算

供热水力计算范文一、计算步骤1.确定供热系统所需的流量和压力首先需要明确供热系统的设计需求，包括所需的供热能力、回水温度、供回水压差等。

这些参数将直接影响到供热水力计算的结果。

2.计算各供热环节的水负荷供热系统包括锅炉房、管道系统和供热末端等，需要计算各个环节的水负荷。

水负荷是指单位时间内系统所需的热水流量，通常以吨/小时或立方米/小时来表示。

3.根据水负荷计算供热系统的总水负荷将各个供热环节的水负荷相加，得到供热系统的总水负荷。

如果系统有多个回路，则需要按回路分别计算。

4.计算系统的总压力损失根据供热系统的管道长度、管径、流速等参数，可以计算出系统的总压力损失。

压力损失是指水在管道中流动时由于阻力而失去的压力，通常以帕斯卡（Pa）或米水柱（mH2O）来表示。

5.选择合适的水泵根据水负荷和总压力损失，选择合适的水泵来满足供热系统的需求。

水泵的选择应考虑到水泵的流量范围、扬程范围和效率等因素。

二、水力计算方法在进行供热水力计算时，常用的方法包括经验公式法、正交法和计算机模拟法等。

1.经验公式法经验公式法是根据过去的实际经验，通过建立公式来计算供热系统的水力参数。

这种方法简单、易于实施，但精度较低，适用于一些简单的供热系统。

2.正交法正交法是一种常用的解析方法，通过建立供热系统的数学模型，使用正交表格进行计算。

这种方法可以考虑到不同参数之间的相互影响，计算结果较为准确。

3.计算机模拟法计算机模拟法是使用计算机软件进行供热水力计算的方法。

通过建立供热系统的三维模型，模拟水在管道中的流动过程，计算水泵流量和压力等参数。

这种方法计算精度较高，但需要使用专门的软件进行计算。

三、水力计算注意事项1.系统的设计温度和压力应符合相关标准要求，不能超出管道和设备的承受范围。

2.水力计算需要考虑灵活性，保证在不同负荷和压力条件下都能正常运行。

3.考虑到水力损失和水泵效率等因素，应选择合适的水泵，并进行合理的管道布置。

天正采暖水力计算（最新版）目录1.天正采暖水力计算的概念和重要性2.天正采暖水力计算的基本方法和流程3.天正采暖水力计算的实际应用案例4.天正采暖水力计算的常见问题与解决方法5.天正采暖水力计算的未来发展趋势正文天正采暖水力计算是一种针对采暖系统中的水力平衡问题进行计算的方法。

在采暖系统中，水力平衡是非常重要的，因为它直接影响到采暖效果的好坏。

天正采暖水力计算通过一系列的计算公式和方法，来解决采暖系统中的水力平衡问题，从而保证采暖系统的正常运行。

天正采暖水力计算的基本方法和流程主要包括以下几个步骤：第一步，对采暖系统进行建模。

这一步骤的目的是将采暖系统的各个部分，包括暖气片、管道、水泵等，都纳入到计算模型中。

第二步，确定计算参数。

这一步骤的目的是确定计算中所需要的各种参数，包括比摩阻、水流速度、管道直径等。

第三步，进行水力计算。

这一步骤的目的是计算出采暖系统中的各个部分的水力平衡情况，包括压力、流量、流速等。

第四步，检查计算结果。

这一步骤的目的是检查计算结果是否合理，如果发现问题，需要进行修正。

天正采暖水力计算的实际应用案例非常广泛，可以用于各种类型的采暖系统，包括住宅、商业建筑、工业建筑等。

通过天正采暖水力计算，可以有效地解决采暖系统中的水力平衡问题，提高采暖效果，节约能源。

在使用天正采暖水力计算的过程中，可能会遇到一些常见问题，比如计算结果不准确、计算过程中出现错误等。

对于这些问题，需要有针对性地解决。

比如，如果发现计算结果不准确，可能是因为计算参数设置不准确，此时需要重新设置计算参数；如果发现计算过程中出现错误，可能是因为计算软件出现问题，此时需要重新安装计算软件。

随着科技的发展，天正采暖水力计算的未来发展趋势非常乐观。

第1页共1页。

采暖水力计算书
采暖水力计算书是用来进行采暖系统水力计算的工具。

该书通常由供暖工程师编写，并包含了各种水力计算公式、图表和数据，以帮助工程师准确计算和设计采暖系统的水力参数。

采暖水力计算书主要包括以下内容：
1. 采暖系统的水力基础知识：介绍了水力学的基本概念、公式和计算方法，以及采暖系统中的压力、流量、阻力等参数的定义和计算方法。

2. 采暖水力计算方法：包括正常工况下的水力计算、最不利工况下的水力计算等。

通过合理的计算方法，通过确定管道尺寸、泵的选型、阀门的设置等参数，以确保采暖系统在各种条件下的正常运行。

3. 采暖系统水力计算案例：通过实际的采暖系统工程案例，演示了如何进行水力计算，并阐述了不同参数选择的考虑因素，以及计算结果的分析和评估。

采暖水力计算书是供暖工程师在设计和施工过程中的重要参考工具，对于确保采暖系统运行效果的稳定性和节能性起到了关键作用。

天正采暖水力计算
天正采暖水力计算是指根据天正采暖系统的参数，计算系统中的水力特性。

以下是一般的天正采暖水力计算方法：
1. 确定热源端和热负荷端的管道直径：根据系统的设计流量和压力，使用经验公式或水力计算软件确定管道的合适直径。

2. 确定主管和支管的分布：根据系统的布局和热负荷分布确定主管和支管的布置方式和长度。

3. 计算主管和支管的水力特性：根据管道直径、长度、流量、流速等参数，使用Darcy-Weisbach公式或其他类似的公式，计算管道的阻力损失和压力降。

4. 计算系统的循环泵和分水泵的扬程：根据系统的管道阻力和流量，使用水力计算公式，计算循环泵和分水泵所需的扬程。

5. 校核泵的选择和工作点：根据泵的流量-扬程特性曲线，选择合适的泵，使其工作点在合适的范围内。

6. 根据系统的总管径计算水泵的功率和电机的选择：根据系统的总管径和泵的流量，使用水泵功率计算公式，计算水泵的功率，并选择合适的电机。

需要注意的是，天正采暖水力计算需要考虑系统的设计参数、管道布局、阻力损失、泵的选择和工作点等多个因素，因此最好由专业的水力工程师进行计算和设计。

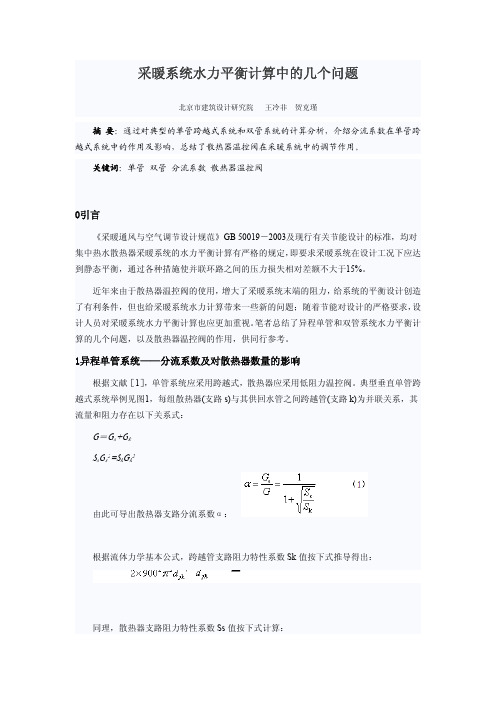

采暖系统水力平衡计算中的几个问题北京市建筑设计研究院王冷非贺克瑾摘要：通过对典型的单管跨越式系统和双管系统的计算分析，介绍分流系数在单管跨越式系统中的作用及影响，总结了散热器温控阀在采暖系统中的调节作用。

关键词：单管双管分流系数散热器温控阀0引言《采暖通风与空气调节设计规范》GB50019－2003及现行有关节能设计的标准，均对集中热水散热器采暖系统的水力平衡计算有严格的规定，即要求采暖系统在设计工况下应达到静态平衡，通过各种措施使并联环路之间的压力损失相对差额不大于15%。

近年来由于散热器温控阀的使用，增大了采暖系统末端的阻力，给系统的平衡设计创造了有利条件，但也给采暖系统水力计算带来一些新的问题；随着节能对设计的严格要求，设计人员对采暖系统水力平衡计算也应更加重视。

笔者总结了异程单管和双管系统水力平衡计算的几个问题，以及散热器温控阀的作用，供同行参考。

1异程单管系统——分流系数及对散热器数量的影响根据文献［1］，单管系统应采用跨越式，散热器应采用低阻力温控阀。

典型垂直单管跨越式系统举例见图1，每组散热器(支路s)与其供回水管之间跨越管(支路k)为并联关系，其流量和阻力存在以下关系式：G＝G s+G kS s G s2=S k G k2由此可导出散热器支路分流系数α：根据流体力学基本公式，跨越管支路阻力特性系数Sk值按下式推导得出：同理，散热器支路阻力特性系数Ss值按下式计算：式（3）中Sv为散热器温控阀的阻力特性系数（Pa/(m3/h)2），由生产厂家提供的温控阀的流通能力Kv值，按下式推导得出：以上各式中：G——立管流量（m3/h）；Gs、Gk——流经散热器支路和跨越管支路的流量（m3/h）；Ss、Sk——散热器支路和跨越管支路的阻力特性系数（Pa/(m3/h)2）；ΔPk——跨越管支路管道总阻力（Pa）；ΔPmk——跨越管支路管道沿程阻力（Pa）；ΔPjk——跨越管支路管道局部阻力（Pa）；djs、djk——散热器支路和跨越管支路的管道计算内径（m）；λs、λk——散热器支路和跨越管支路的管道摩擦阻力系数；Ls、Lk——散热器支路和跨越管支路的管道长度（m）；∑ξs、∑ξk——散热器支路（不含温控阀）和跨越管支路的管道局部阻力系数和；ΔPv——散热器温控阀的压力损失（Pa）。

水力计算(以右支路为例)1、 在轴测图上进行管段编号，立管编号并注明各管段的热负荷和管长，如图1所示。

2、 确定最不利环路，本系统为异程式单管系统，一般取最远立管的环路做为最不利环路，如图1，两个支路的最不利环路为是从人口到立管IV 和入口到立管VI ，这个环路包括管段1到管段6到管段15和管段1到管段11到管段15。

3、 计算最不利环路各管段的管径采用平均比摩阻pj R 大致为60～120Pa/m 来确定最不利环路各管段的管径,首先根据''0.86QG hg t t -=确定各管段的流量,根据G 和选用的pj R 值,查附录表4-1,将查出的各管段d 、R 、v 值列入表1的水力计算表中,最后算出最利环路的总压力损失,右支路:Pa 6681)P P (6,15~1j y =∆+∆∑入口处的剩余循环压力,用调节阀节流消耗掉.4、 确定立管Ⅲ的管径立管Ⅲ与末端供回水干管和立管IV,即管段4、5为并联环路，根据并联环路节点压力平衡原理，立管Ⅲ的资用压力'IIIP ∆可由下式确定：)Pa P -P ()P P (P 'III 'IV 4,5j y 'III ∆∆-∆+∆∑=∆由于两根立管各层热负荷的分配比例大致相等，'III'IV P P ∆=∆，因而a P 3264)P P (P 4,5j y 'III =∆+∆∑=∆立管Ⅲ的平均比摩阻为m a l R pj /P 7.977.1632645.0P 5.0'III =⨯=∑∆=根据pj R 和G 值，选立管Ⅲ的立、支管管径，取DN15×15，计算出立管Ⅲ的总压力损失2333Pa,与立管IV 的并联环路相比，其不平衡百分率%5.28X III =，超过允许值，剩余压头用立管阀门消除。

5、 确定立管Ⅱ的管径立管Ⅱ与管段3～6并联，同理，资用压力Pa 4015)P P (P 6~3j y 'II =∆+∆∑=∆立管选用管径DN20×20，计算结果，立管Ⅱ总压力损失2099Pa,不平衡百分率%7.47X II =超过允许值，剩余压头用立管阀门消除。

天正采暖水力计算天正采暖水力计算是一项重要的工程技术，能够帮助我们准确计算采暖系统所需的水力参数，确保系统的正常运行。

本文将详细介绍天正采暖水力计算的相关内容，希望对大家有所帮助。

首先，我们需要明确采暖水力计算的目的。

采暖系统的水力计算旨在确定供水和回水管道的直径、水泵的选型和水泵的功率等参数，以满足系统所需的流量和压力。

水力计算的准确性对采暖系统的正常运行至关重要。

其次，我们需要了解采暖水力计算的基本原理。

采暖系统的水力计算基于能量守恒原理和流体力学的基本理论，结合系统的设计参数和使用需求，通过数学模型进行计算。

其中，考虑的主要因素包括管道的阻力、水泵的效率、管道的摩擦损失等。

在进行水力计算时，我们需要掌握一些关键的计算方法。

首先是管道的阻力计算，通常使用阻力系数法进行，根据管道的材质、直径、长度等参数，查表或者使用公式得到相应的阻力系数。

其次是水泵的选型和功率计算，通过分析系统的流量和压力需求，选择合适的水泵型号，并计算出所需的功率。

除了关键的计算方法，我们还需要了解一些注意事项。

首先是系统的设计要合理，包括管道的布局和水泵的设置，要避免管道过长、过多转弯和急剧变化的情况，以减小阻力和能耗。

其次是计算时要考虑系统的各个部分，如供水管道、回水管道、散热器等，确保整个系统的平衡。

最后是校核计算结果，包括检查管道的流速、水泵的扬程和功率是否满足设计要求，以确保系统的正常运行。

综上所述，天正采暖水力计算是一项需要准确、细致并符合工程要求的工作。

通过合理的计算方法和注意事项，我们能够确保采暖系统的水力参数满足设计要求，提高系统的效能和运行稳定性。

希望本文能够为大家提供一些有用的参考信息，谢谢阅读！。

天正采暖水力计算
天正采暖水力计算是用于计算供暖系统中水流动时所产生的压力损失的方法。

该计算涉及到管道的长度、直径、流量以及流速等参数，并根据这些参数来确定系统中各个部位的水力损失。

在计算中，通常会使用一些水力学公式和水力计算软件来进行。

以下是一个简单的天正采暖水力计算的步骤：
1. 确定供暖系统中的管道长度和直径。

这些参数可以根据实际情况进行测量或者查询设计图纸来确定。

2. 确定系统中的流量要求。

这可以是根据供暖需求和设备规格来确定的。

通常会考虑到系统的最大供暖负荷来确定流量。

3. 根据流量要求和管道直径，计算系统中的流速。

流速的计算可以使用一些公式，如Darcy-Weisbach公式或者Hazen-Williams公式。

4. 使用流速和管道长度，计算系统中的水力损失。

这可以使用一些水力学公式，如Darcy-Weisbach公式或者Hazen-Williams 公式，来计算。

5. 根据系统中的各个部位的水力损失，确定系统中的压力损失。

这可以将各个部位的水力损失相加得到。

6. 如果系统中有多个管段，可以依次计算各个管段的水力损失，并将其相加得到系统总的水力损失。

7. 根据系统总的水力损失和供暖系统的起始压力，计算系统中的最终压力。

这只是一个简单的流程，具体的计算方法还可以根据系统的特点和要求进行调整。

在实际应用中，可以使用一些水力计算软件来辅助进行计算，以提高计算效率和准确性。
