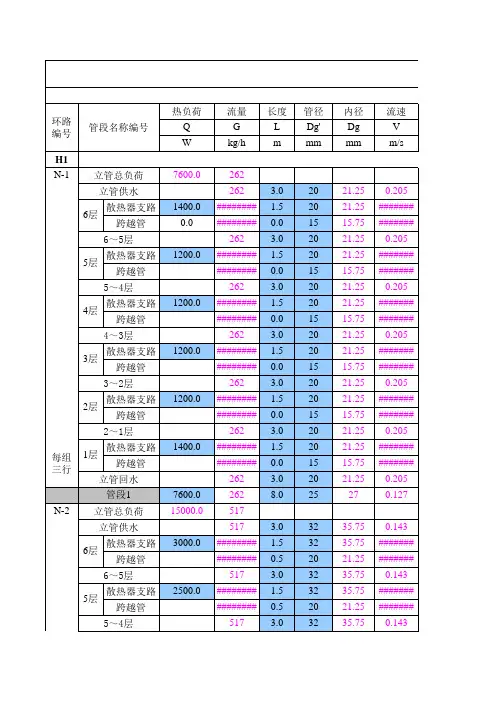

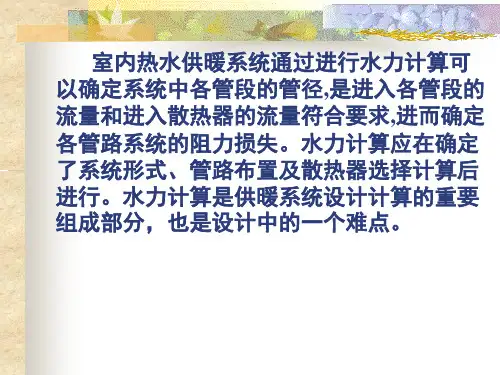

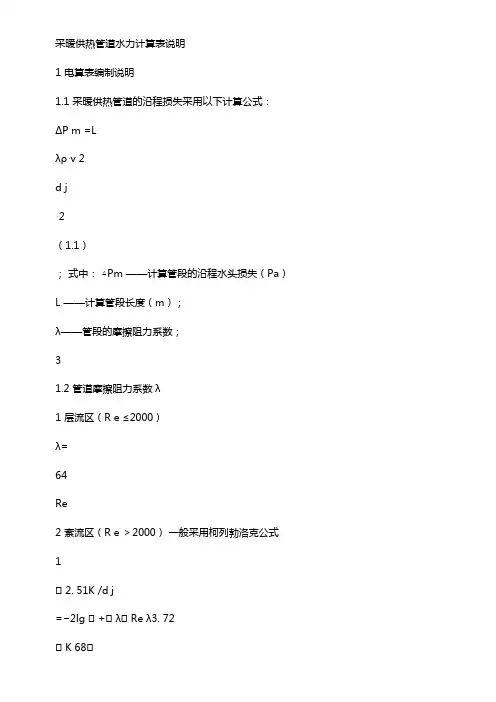

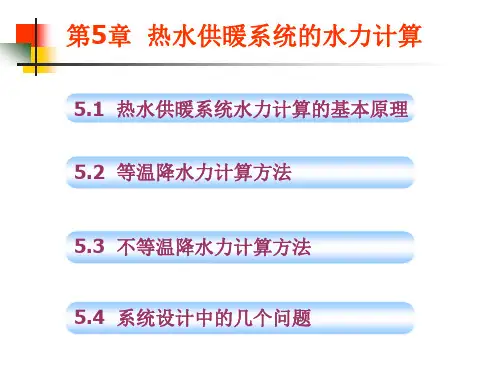

热水供热系统管道水力计算表

注：
1.各立管删减散热器时，请从最后一组（每组三行）整
2.如增加散热器，整行（三行）拷贝，从干管行（灰色
3.从各立管回水温度计算值可验证操作是否正确。

4.增加环路时，由计算人复制并修改“环路阻力叠加”
采暖管径计算（适用于采用钢管
请从最后一组（每组三行）整行删除。

三行）拷贝，从干管行（灰色）前插入，需修改立管总负荷（D列）计算公式及干管“环路阻力叠加”栏公式。

值可验证操作是否正确。

复制并修改“环路阻力叠加”和“不平衡率计算”栏公式，计算总阻力时，可人为判断最不利环路。

用钢管的一般（竖向）单管系统）
环路阻力叠加”栏公式。

最不利环路。

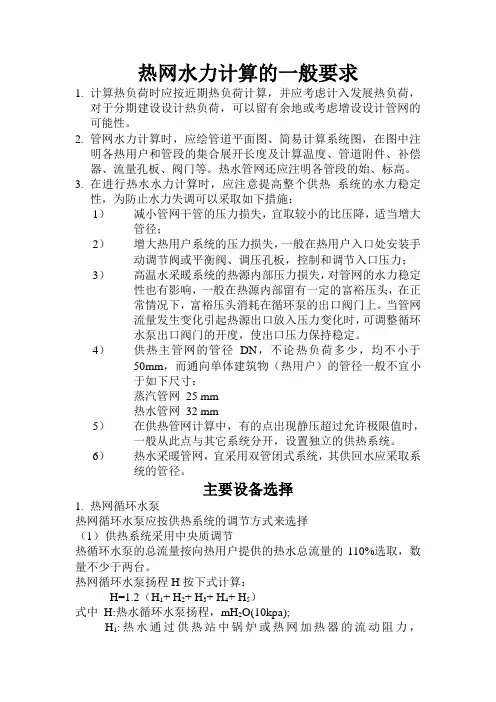

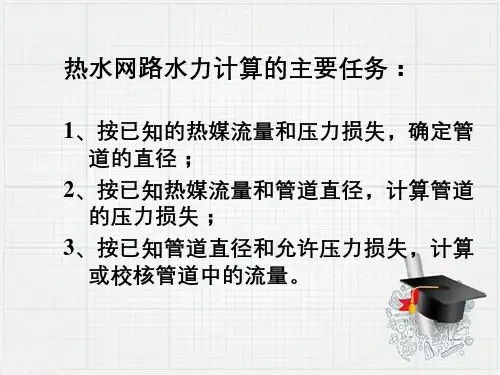

热网水力计算的一般要求1.计算热负荷时应按近期热负荷计算，并应考虑计入发展热负荷，对于分期建设设计热负荷，可以留有余地或考虑增设设计管网的可能性。

2.管网水力计算时，应绘管道平面图、简易计算系统图，在图中注明各热用户和管段的集合展开长度及计算温度、管道附件、补偿器、流量孔板、阀门等。

热水管网还应注明各管段的始、标高。

3.在进行热水水力计算时，应注意提高整个供热系统的水力稳定性，为防止水力失调可以采取如下措施：1）减小管网干管的压力损失，宜取较小的比压降，适当增大管径；2）增大热用户系统的压力损失，一般在热用户入口处安装手动调节阀或平衡阀、调压孔板，控制和调节入口压力；3）高温水采暖系统的热源内部压力损失，对管网的水力稳定性也有影响，一般在热源内部留有一定的富裕压头，在正常情况下，富裕压头消耗在循环泵的出口阀门上。

当管网流量发生变化引起热源出口放入压力变化时，可调整循环水泵出口阀门的开度，使出口压力保持稳定。

4）供热主管网的管径DN，不论热负荷多少，均不小于50mm，而通向单体建筑物（热用户）的管径一般不宜小于如下尺寸：蒸汽管网25 mm热水管网32 mm5）在供热管网计算中，有的点出现静压超过允许极限值时，一般从此点与其它系统分开，设置独立的供热系统。

6）热水采暖管网，宜采用双管闭式系统，其供回水应采取系统的管径。

主要设备选择1.热网循环水泵热网循环水泵应按供热系统的调节方式来选择（1）供热系统采用中央质调节热循环水泵的总流量按向热用户提供的热水总流量的110%选取，数量不少于两台。

热网循环水泵扬程H按下式计算：H=1.2（H1+ H2+ H3+ H4+ H5）式中H:热水循环水泵扬程，mH2O(10kpa);H1:热水通过供热站中锅炉或热网加热器的流动阻力，mH2O(10kpa);H2，H3:热水通过供、回水热网管道的流动阻力，mH2O(10kpa);H4:热水在热用户（或热力站）的压力损失，mH2O(10kpa);H5:热源系统内部其它损失（如过滤器，阀门等处），mH2O(10kpa);（2）供热系统采用中央质-量调节（连续变流量调节）热网循环水水泵的流量、台数、扬程可参照中央质调节的选择方法。

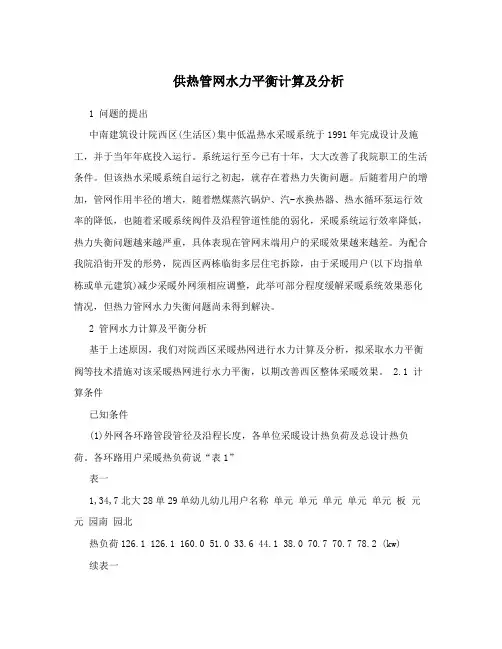

供热管网水力平衡计算及分析1 问题的提出中南建筑设计院西区(生活区)集中低温热水采暖系统于1991年完成设计及施工，并于当年年底投入运行。

系统运行至今已有十年，大大改善了我院职工的生活条件。

但该热水采暖系统自运行之初起，就存在着热力失衡问题。

后随着用户的增加，管网作用半径的增大，随着燃煤蒸汽锅炉、汽-水换热器、热水循环泵运行效率的降低，也随着采暖系统阀件及沿程管道性能的弱化，采暖系统运行效率降低，热力失衡问题越来越严重，具体表现在管网末端用户的采暖效果越来越差。

为配合我院沿街开发的形势，院西区两栋临街多层住宅拆除，由于采暖用户(以下均指单栋或单元建筑)减少采暖外网须相应调整，此举可部分程度缓解采暖系统效果恶化情况，但热力管网水力失衡问题尚未得到解决。

2 管网水力计算及平衡分析基于上述原因，我们对院西区采暖热网进行水力计算及分析，拟采取水力平衡阀等技术措施对该采暖热网进行水力平衡，以期改善西区整体采暖效果。

2.1 计算条件已知条件(1)外网各环路管段管径及沿程长度，各单位采暖设计热负荷及总设计热负荷。

各环路用户采暖热负荷说“表1”表一1,34,7北大28单29单幼儿幼儿用户名称单元单元单元单元单元板元元园南园北热负荷126.1 126.1 160.0 51.0 33.6 44.1 38.0 70.7 70.7 78.2 (kw) 续表一3334357,1011,14中南海15,21用户名称 23户中单单元单元单元单元单元单元热负荷(kw) 55.7 60.9 60.9 155.8 184.7 184.7 527.6 115.0(2)各环路用户室采暖水系统所需资用压头，由各单体采暖设计图纸及资料获得，参见“表四”及“表五”中“用户所需资用压头”项。

假定条件:(1)由于锅炉及换热器效率的降低，根据该系统运行经验采暖供水最高温度为80?，最大供回水温差15,18?。

采暖供回水温度取80/60?。

(2)由于系统运行多年外管内壁粗糙度增大，外管内壁粗糙度取K=0.5mm。

常压热水锅炉供暖系统水力计算及应用于逢川马有江(北京科技大学)(航天总公司067基地,西安710000)1引言常压热水锅炉具有成本低、使用寿命长和运行安全可靠的优点。

但对常压热水锅炉在低温热水供暖系统中应用的利与敝问题,目前还有不同看法。

一种认为常压热水锅炉供暖系统的根本缺点是循环水泵要承担系统高度的静水压力,电能消耗约为有压热水锅炉的2~7倍,楼层越高倍数越大,在实际工程中难以采用。

另一种看法是常压热水锅炉能够从根本上消除锅炉爆炸可能带来的人身伤亡及直接或间接经济损失,这些优点比增加一些能耗更为重要。

以上两种观点的主要分歧在于对常压热水锅炉供暖系统电能消耗的看法不一致。

因此本文对常压热水锅炉供暖系统与承压锅炉供暖系统水力计算方法进行比较,给出上述两种供暖系统电能消耗的计算式,进一步计算出常压热水锅炉供暖系统比承压热水锅炉供暖系统增加的电能(以下称为附加损失),同时提出减少能耗的措施。

2热水锅炉供暖系统水力计算常压热水锅炉供暖系统与承压热水锅炉供暖系统的水力计算主要区别在于其水力循环方式不同。

常压热水锅炉供暖系统的水力循环方式为开式(锅炉内液体表面直接承受大气压力的作用),而承压热水锅炉供暖系统的水力循环方式为封闭式循环(锅炉内液体承受循环水泵出口压力)。

因此,两者的水力计算方法有所不同。

为便于分析比较,现将以上两种供暖系统的水力计算简述如下。

2.1承压热水锅炉供暖系统水力计算从承压热水锅炉供暖系统水压图(见图1)可以清楚的看出:(1)承压热水锅炉供暖系统循环水泵出口压力H ch计算式为:H c h=H y+H d(1)式中:H ch-循环水泵出口压力(Pa);H y-供暖循环水泵扬程(Pa);H d-供暖循环水泵定压(Pa)。

H d的作用在于能够保证供暖系统最不利点的压力,不论系统在运行或停止工作时,都必须大于大气压力。

显而易见,在能满足上述条件的前提下,系统定压越小,供暖系统承受压力就越小,安全系数就越大。

【关键字】精品耐热聚乙烯管道快速水力计算表刘学来1，2 李永安1 李继志21、山东建筑大学2、中国石油大学摘要：根据塑料管道的特点，阐述了采暖塑料管道的选择原则及注意事项。

对塑料采暖管道水力计算进行了数学描述，通过计算机编程计算编制了耐热聚乙烯管道的水力计算表。

工程技术人员在实际工作中可以快速查询，方便应用。

关键词：塑料管材水力计算分级体系采暖Plastic Heating Tubes Quick Hydraulic Calculating TableLiu Xue-lai1 Li Yong-an1 Li Ji-zhi21. 2.ChinaAbstract According to plastic tubes characteristic, elaborated the heating plastic tubes selection principle and the matters needing attention. Has carried on mathematics description to the heating plastic tubes water power computation and has established the commonly used plastic tubes water power computation table through the computer programming computation. The tables may be used to the engineering personnel in practice.Keywords plastic tubing ; hydraulic calculating ; graduation system ; heating1、引言塑料管道具有不锈蚀、施工简单、不结垢、环保、无污染、沿程阻力小等优点。
