热电站热工测量及自动控制系统施工方案一、工程概况1.四川省某化工有限公司制硝技改工程的热工测量控制系统共有三个部分（1）锅炉热工测量控制系统；（2）汽机热工测量控制系统；（3）除氧给水，减温减压器热测量控制系统。
2.控制方式及布置控制方式采用机炉集中控制，在原控制室内增加4块热工控制盘。
在控制室内有空调机一台。
3 . 工程量本工程共计需敷设电缆6350米，补偿导线850米，电缆保护管1565米，安装导管无缝钢管460米，截止阀158个，仪表220块（其中盘装80块，就地仪表120块）。
实际工程量依现场施工为据。
二.施工规范及文件《工业自动化仪表工程施工及验收规范》（GBJ93—86）《电力建设施工及验收技术规范（热工仪表及控制装置篇）》（DJ59—79）《热控就地设备安装部件典型设计（水力电力部电力规划设计院）》《自动控制安装图册》（YHS4—1—74）仪表出厂产品说明书三、施工工艺流程图：质量控制点明细表四.施工步骤及内容1. 由于热工仪表及控制装置在电厂的正常、安全运行中处于非常重要的地位，故施工人员在安装前应认真做好施工，认真熟悉有关图纸、资料及规程、规范；做好材料及机工具准备，注意材料的材制裁必须与设计相符，选择清洁、干燥的房间做试验室、保管室。
2. 施工前应做好设备清点、出库、开箱检查，并做好原始记录，开箱时建设单位应有代表参加，现场签证交接并做好遗留问题的处理。
3. 做好与土建、热工设备、管道、电气部分及各工种的配合工作，根据导管及电线电缆敷设路径检查和核对孔洞的预留及铁件预埋。
4. 取源部件的安装取源部件包括：测温度的感温元件、插座；测压力的取压装置，包括插座、取压导管至一次阀门的所有部件；测流量的差压取出装置，包括孔板、固定法兰、环室、取压插座，取压导管至一次阀门的上哟有部件，成份分析取样装置。
（1）取源部件安装前应先加工插座，插座的形式、规格、材质必须符合被测介质的压力、温度及其他特性，温度计插座安装前应该核对其丝扣，必须与温度计相符。
2.3.3 电气热控装置主要数量1）电气安装的主要工程量2）控制系统安装的主要工作量电热仪表原理施工方案热控仪表系统的建设是整个脱硫系统的重点。
它不仅是反映整个烟气脱硫过程实际运行和运行情况的重要环节，也是展示设备运行和生产运行效益的窗口。
电气建设主要包括脱硫机组和6KV脱硫段供电、电缆敷设、照明、检修电源等。
热控建设主要包括热控设备、仪表管道、仪表和控制装置的单独校准和调试、控制和监测烟气脱硫系统及辅助系统，辅助系统的控制与监测。
各种电缆的电气接地和电气热控预埋套管的施工应与土建协调。
对电缆小支架（主支架与设备/设备之间、辅助支架与设备/设备之间、设备与设备之间的电缆支架）和仪表管道布置进行二次设计。
所有电缆敷设和准备措施都经过精心施工，确保布局规范、合理、美观。
配合维护系统的安装顺序，根据工程进度合理安排劳动力进场，施工过程中严格遵守相关标准和规定，执行企业规范化管理程序，严格检查施工质量部门的执行情况。
一般来说，项目分为三个层次。
验收，对重要子项目进行四级验收，在项目结束时选择部分工程技术人员和施工人员参与试运行，快速及时排除故障，为业主安全保驾护航，高质量和安全计划。
7.3.2 主要电气施工方案7.3.2.1开关柜施工方案7.3.2.1.1施工准备A. 设备开箱检查一。
开关柜框架是否变形，面板表面是否损坏。
湾。
面板和机柜的电气设备是否安装牢固，是否有生锈或机械损坏。
C、检查型号、规格是否符合设计要求，附件、合格证、备件是否齐全。
B. 土木工程检验一。
屋面和楼面施工完成后，不得有渗漏现象。
腔室通道中没有积水和碎屑。
湾。
预埋件和预留孔符合设计，预埋件牢固。
C.拆除模板和施工设施，清理场地，清理道路。
C. 临时设施一。
在配电室安装临时照明和临时配电设施以供施工。
湾。
准备开关设备就位和安装基础钢所需的喇叭（1-5mm 之间）。
C. 准备手动小车或滚轮（由钢管制成）和机床，用于开关设备的二次运输。
热控专业施工组织设计方案修改版[这份方案] 包括了热控专业的施工组织设计方案。
本着可持续发展和环保的原则，我们将考虑一些环保措施和低碳方案。
1. 关于目标和目的本文的目标是制定一个热控专业施工组织设计方案，以确保在热控工程施工期间的安全和环保。
本文的目的是为相关部门提供一个施工方案参考，以便加快工程的进度并以最小的影响对环境造成影响。
2. 施工组织设计方案2.1 施工安全保障施工过程的安全非常重要。
施工现场应设置防护措施，以确保所有工人的安全。
所有工人必须穿戴符合标准的安全防护装备，并接受相应的安全培训。
2.2 环保措施我们应该采取一些措施来保护环境。
包括：1. 拆除废弃物。
所有废弃物必须妥善处理，分类回收或转移。
2. 吸尘器或沥青机来清除尘土或污物。
3. 定期检查防护设备的工作情况，以确保其正常工作。
4. 所有装有危险物质的设备或容器必须妥善封存，严禁随意倾倒。
5. 选择低碳能源。
我们提倡使用太阳能或风能发电，以减少对环境的污染。
2.3 人力安排1. 招聘技术熟练、有经验的工人。
2. 在施工过程中，所有工人需要进行安全和环保方面的培训。
3. 确保在施工现场设置足够的人员，以避免工人因过度疲劳而出现事故。
4. 定期做体检，确保在工作现场的所有工人身体好。
2.4 设备和机械设备和机械应根据具体的任务进行安排。
我们应保证设备的正常运作和维护，确保它们在施工过程中能得到有效利用。
同时，我们应尝试使用新型的环保设备，以减少对环境的污染。
以上就是本文的热控专业施工组织设计方案。
我们应该根据具体情况和实际情况对其稍作修改和完善。
同时，我们应时刻关注环保和可持续发展，美化我们的施工环境，以实现社会和企业的可持续发展。

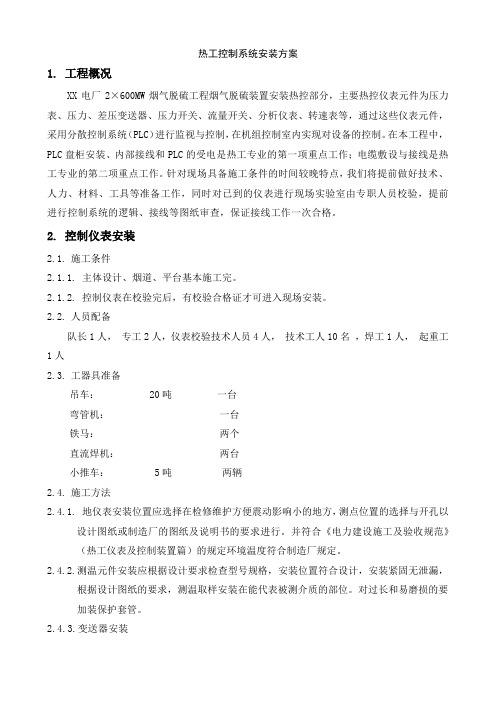

热工控制系统安装方案1.工程概况XX电厂2×600MW烟气脱硫工程烟气脱硫装置安装热控部分，主要热控仪表元件为压力表、压力、差压变送器、压力开关、流量开关、分析仪表、转速表等，通过这些仪表元件，采用分散控制系统（PLC）进行监视与控制，在机组控制室内实现对设备的控制。
在本工程中，PLC盘柜安装、内部接线和PLC的受电是热工专业的第一项重点工作；电缆敷设与接线是热工专业的第二项重点工作。
针对现场具备施工条件的时间较晚特点，我们将提前做好技术、人力、材料、工具等准备工作，同时对已到的仪表进行现场实验室由专职人员校验，提前进行控制系统的逻辑、接线等图纸审查，保证接线工作一次合格。
2.控制仪表安装2.1.施工条件2.1.1.主体设计、烟道、平台基本施工完。
2.1.2.控制仪表在校验完后，有校验合格证才可进入现场安装。
2.2.人员配备队长1人，专工2人，仪表校验技术人员4人，技术工人10名，焊工1人，起重工1人2.3.工器具准备吊车： 20吨一台弯管机：一台铁马：两个直流焊机：两台小推车： 5吨两辆2.4.施工方法2.4.1.地仪表安装位置应选择在检修维护方便震动影响小的地方，测点位置的选择与开孔以设计图纸或制造厂的图纸及说明书的要求进行。
并符合《电力建设施工及验收规范》（热工仪表及控制装置篇）的规定环境温度符合制造厂规定。
2.4.2.测温元件安装应根据设计要求检查型号规格，安装位置符合设计，安装紧固无泄漏，根据设计图纸的要求，测温取样安装在能代表被测介质的部位。
对过长和易磨损的要加装保护套管。
2.4.3.变送器安装现场应具备的条件：变送器(包括温度、压力、差压)安装前其安装位置没有其它专业再继续施工。
现场环境没有大量的杂物，基本无粉尘，设备安装后做好防护措施。
2.4.3.1.变送器安装位置的选择：2.4.3.2.变送器的安装位置尽量靠近测点，使测量管路尽量短。
集中布置的变送器可根据各测点的位置和设计图纸的要求合理设计设备布置图。
目录1 适用范围 (1)2编制依据 (1)3作业项目概述 (1)4作业准备 (1)5作业条件 (3)6作业顺序 (4)7作业方法 (4)8工艺质量要求 (9)9质量记录 (16)10计量工器具测量记录 (16)11安全管理、文明施工及环境保护 (16)附录一:危险源辩识与风险评价及控制对策表 (18)1适用范围本作业指导书适用于XX1*300MW工程压力变送器，差压变送器，涡街流量计，及压力、温度指示的就地指示仪表,电动执行机构,气动执行机构以及开关量仪表和分析器的安装。
压力变送器包括：相对压力、绝对压力、真空压力等的测量；差压变送器用于差压、流量、液位等的测量。
执行机构包括直行程和角行程两种,而直行程执行结构多为由制造厂配套组装好，可直接安装在调节阀的上部，故在此只对其底座的制作安装与角行程执行结构的底座的制作安装做施工说明。
2编制依据2.1《XX1*300MW工程施工合同及其附件》；2.2华东电力设计院提供的施工图纸；2.3《XX1*300MW工程施工组织总设计》；2.4《XX1＊300MW工程热控专业施工组织设计》；2.5《电力建设安全工作规程》(火电部分)DL/5009。
1—2002；2.6《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇) DL/5009.1—2009；2.7《电力建设施工及验收规范》(热工自动化）DL/T5190.5-2004；2.8《火力发电厂焊接技术规程》DL/T869—2004；2.9《施工现场临时用电安全技术规范》JGJ46-2005；2.10xx有限公司下发的质量/环境/职业健康安全整合型管理体系相关文件。
3作业项目概述测量和控制仪表设备主要包括范围，如下：本期工程热控测量和控制仪表设备主要包括压力变送器、差压变送器、就地压力、差压和温度等指示仪表、各种分析器、开关量仪表、电动执行机构及气动执行机构等各种仪表设备。
4作业准备4.1施工劳动力组织注:人员资质和数量应满足作业要求，从而胜任此项工作；所有参加作业的人员均需通过三级安全教育；凡参加高空作业的人员应进行体格检查适合进行高空作业；试验人员、电焊工等特殊工种必须持证上岗；作业层负责人须有中级工及以上技术等级的资质水平,并熟练掌握测量和控制仪表设备的施工作业工艺、程序、质量标准和安全措施.4.2主要施工机械和工具准备主要施工机械和工具一览表注：使用的机械设备必须现场检查、维修和接线调试,处正常状态,经质检部门检查验收合格；测量器具的规格、量程、精度等级满足要求,并出据检测报告,且在有效期内，确保量值准确。
大庆石化分公司20万吨/年高压聚乙烯装置仪表安装工程施工组织设计大庆石化仪表安装工程处2004年4月15日编制:刘珲审核：刘居江批准：李峰目录第一章编制说明 (5)第一节编制依据 (5)第二节适用范围 (5)第二章工程概况及说明 (6)第一节工程概况及说明 (6)第二节主要工程实物量 (6)第三节工程特点及分析 (7)第三章施工部署 (8)第一节施工组织机构 (8)第二节主要施工人员名单 (8)第三节施工程序 (9)第四章施工准备 (10)第一节施工准备 (10)第二节施工技术准备 (10)第三节施工物质准备 (11)第五章主要施工方案 (13)第一节电缆槽盒敷设安装方案 (13)第二节仪表电缆保护管安装方案 (14)第三节仪表保护（温）箱、接线箱安装方案 (16)第四节电缆敷设安装方案 (17)第五节仪表安装方案 (18)第六节仪表管路敷设施工方案 (31)第七节保温、保冷施工方案 (33)第八节孔板、调节阀、流量计二次拆装................... ... (36)第九节控制系统单校、联校........................................ . (37)第十节开工收尾与开工保镖 (39)第六章施工质量保证措施 (40)第一节质量目标 (40)第二节质量保证体系组织机构 (40)第三节质量控制点 (41)第四节质量检查 (42)第五节质量保证及控制措施 (42)第六节质量通病预防措施 (44)第七章施工安全保证措施 (45)第一节安全管理目标 (45)第三节安全管理责任 (46)第四节安全施工管理程序 (48)第五节安全管理措施 (49)第八章施工进度计划及保证措施 (50)第一节施工工期的总体安排 (50)第二节施工进度计划 (50)第三节施工进度横道图 (50)第四节施工进度网络图 (50)第五节施工进度保证措施 (50)第九章H S E管理 (51)第一节目标承诺 (51)第二节具体要求 (51)第三节H S E组织机构 (51)第四节岗位职责 (52)第五节H S E保证措施 (53)第十章其它施工措施 (54)第一节文明施工措施 (54)第三节雨季施工措施 (54)第四节第四节降低成本措施 (55)第一章编制说明第一节编制依据1、大庆石化分公司20万吨/年高压聚乙烯装置自动控制系统施工图纸。
大唐林州热电2×350MW机组超低排放改造项目热控DCS系统安装专项施工方案批准：审核：编制：总包单位：凯天环保科技股份分包单位：市尔多电力工程安装2016年4月24日目录1.工程概况.................................... (1)2.编制依据.................................... (1)3.施工准备.................................... (1)4.施工工序和施工方法.......................... (2)5.控制点...................................... (5)6.工艺质量标准及验收级别...................... (5)7.安全措施.................................... (6)8.安全文明施工及环境控制措施.................. (6)9.工程建设标准强制性条文...................... (7)10.绿色施工管理............................... (7)1工程概况1.1本施工方案适用于大唐林州热电2×350MW机组超低排放改造项目安装，具体包括#1、#2机组新增脱硫湿电DCS系统设备安装。
1.2施工容：底座制作及安装、盘台柜安装、电源及接地系统安装等。
2 编制依据2.1 施工设计图纸：根据现场施工图纸中所有相关图纸。
2.2标准规：2.2.1《电力建设安全工作规程》（火力发电厂部分）2.2.2《电力建设安全施工管理规定》；2.2.3《火电施工质量检验及评定标准》热工篇2009年版；2.2.4《电力建设施工及验收技术规》第五部分：热工自动化；2.2.5《安全文明施工80条规定》。
3 施工准备3.1材料设备：10#槽钢、∠50×5角铁、δ=10mm胶皮（根据需要）、各种型号螺栓及盘台柜。
目录一、工程概况二、主要工程量三、施工进度及劳动力组织四、施工图纸交付计划五、热控专业编制作业指导书一览表六、主要施工项目、施工措施及技术要求七、主要施工机具八、工程技术管理九、工程质量管理十、安全生产、文明施工一、工程概况发电厂单元控制机组采用分散控制系统(DCS)实现炉、机、电集中控制，分散控制系统（DCS）的功能包括数据采集和处理（DAS）、模拟量控制（MCS）、锅炉炉膛安全监控系统（FSSS）、炉机辅机顺序控制系统（SCS∠B/TS）、发电机变压器组及厂用电源顺序控制系统（SCS∠B/TS）。
附属辅助生产系统按三个控制点：煤、水灰分别设控制室，利用通讯网络合并其它小系统进行集中控制。
本工程两台机组合用一个单元控制室，采用机、炉、电集中控制方式，单元控制室呈大厅式布置，后侧布置两台机组用的DCS系统工程师站和计算机房，安装DCS 系统的控制柜、继电器柜等。
本期工程工期非常紧，且#2机组也仅间隔2个月就移交生产，无法错开施工峰值，必须两台机组同时施工，投入大量的劳动力和机具，劳动力的投入极不均匀，劳动力利用率和劳动生产率均不理想。
热控专业施工进度见附表一。
二、主要工程量1．热控盘、台、箱安装86 面2．电动执行机构250 台3．变送器安装400台4．仪表管20000 米5．截止阀150 只6．针型阀500 只7．电缆桥架子200 吨8．动力电缆10000 米9．控制电缆400000米三、施工进度及劳动力组织3.1 施工进度见附表(一)3.2劳动力组织四、施工图纸交付进度计划（见附表二）五、热控专业编制作业指导书一览表（见附表三）六、主要施工项目，施工方案及技术要求总体要求：热控专业所有设备的安装施工遵照国家和部颁的各种规范以及施工图纸，设计说明书，并参照设备厂家的技术资料进行施工。
施工前应编制相应的作业指导书并进行严格的技术和安全交底，做好详细记录，同时加强与土建、机务等相关专业之间的配合协调工作。
电力建设施工及验收技术规范热工仪表及控制装置篇第一章总则第一节一般规定第1・1。
1条本规范适用于单机额定容量为12〜600MW火力发电厂新建、扩建和改建工程中热工仪表及控制装置的施工和验收.第1。
1。
2条热工仪表及控制装置是用于对热力设备及系统进行测量、控制、监视及保护的设备.第1・1。
3条热工仪表及控制装置的施工，应按设计并参照制造部门的技术资料进行，修改设计应有变更手续。
第1・1。
4条热工仪表及控制装置施工中的电气和焊接等工作,在本规范内未作规定的部分,应符合现行的国家标准或部颁规程的有关规定。
第1。
1・5条热工仪表及控制装置的安装，应保证仪表和装置能准确、灵敏、安全可靠地工作,且注意布置整齐美观，安装地点采光良好、维护方便。
第1。
1。
6条热工仪表及控制装置的安装，应注意避免震动、高温、低温、灰尘、潮湿、爆炸等的影响。
采用空调设备的控制室和计算机室应封闭良好。
第1・1。
7条热工仪表及控制装置使用的各种标志牌，其文字应正确、清晰和不易脱落褪色。
第二节设备保管第1。
2。
1条到达现场的设备、材料,应按其要求的保管条件分类入库和妥善保管。
一、测量仪表、控制仪表、计算机及其外部设备等精密设备，宜存放在温度为5〜40°C、相对湿度不大于80％的保温库内。
二、执行机构、各种导线、阀门、有色金属、优质钢材、管件及一般电气设备,应存放在干燥的封闭库内。
三、管材应存放在棚库内。
四、电缆应绕在电缆盘上，用木板或铁皮等封闭，存放在棚库或露天堆放场内，避免直接曝晒。
电缆盘应直立存放，不允许平放.存放场所的地基应坚实和易于排水.第1・2。
2条设备由温度低于-5C的环境移入保温库时，应在库内放置24h后再开箱。
第1。
2・3条凡到现场后不得随意打开防腐包装的设备，应按合同规定办理接收手续。
包装箱外（或内）有湿度指示器、振动指示器或倾斜指示器时，开箱前（或后）应检查指示器并作记录。
第1・2。
4条设备开箱时，应进行下列工作:一、根据装箱单核对设备的型号、规格、附件、备品、数量及技术资料；二、外观检查设备有无缺陷、损伤、变形及锈蚀，并作记录;三、精密设备开箱检查后，应恢复其必要的包装并妥善保管。
机组控制系统热控施工组织设计机组控制系统是一种用于监控和控制设备和系统的自动化系统，广泛应用于工厂、能源站和建筑等各种领域。
在机组控制系统的施工中，合理的组织设计对于施工的质量、进度和安全都起着重要的作用。
下面将从施工组织设计的角度，对机组控制系统的热控施工组织设计进行讨论。
首先，施工组织设计需要对机组控制系统的施工进行整体规划和安排。
包括确定施工的总体目标、工期和预算，并根据实际情况进行合理的分工和工作安排。
对于热控施工来说，需要先确定热控系统的整体方案和布局，然后根据施工的不同阶段和任务，划分出相应的施工组，并对每个施工组进行具体的职责和任务分配。
其次，施工组织设计还需要对施工过程中的关键问题进行合理的考虑和解决方案的设计。
在机组控制系统的热控施工中，关键问题包括设备安装、接线和调试等。
对于设备安装来说，应根据设备的安装要求和设计要求进行合理的布置和安装，确保设备的稳定性和安全性。
对于接线来说，应按照电气图纸进行正确的接线，并进行必要的验收和测试。
对于调试来说，需要制定详细的调试方案，包括调试的顺序、方法和要点等，并进行必要的测试和记录。
此外，施工组织设计还需要合理安排施工人员和施工设备。
在机组控制系统热控施工中，施工人员需要具备一定的专业知识和技能，能够熟练操作相关设备和工具，并能够按照要求进行施工和调试。
施工设备包括各种工具、仪器和设备等，需要根据实际需要进行选购和准备，并合理进行安排和使用。
最后，施工组织设计还需要对施工过程中的质量控制和安全管理进行有效的监督和管理。
对于质量控制来说，需要对施工过程中的每个环节进行严格的把控和检查，确保施工质量符合要求。
对于安全管理来说，需要制定合理的安全措施和操作规程，并进行必要的培训和督促，确保施工过程中的人员和设备安全。
综上所述，机组控制系统热控施工组织设计需要从整体规划、关键问题解决、人员和设备安排以及质量控制和安全管理等方面进行设计。
只有合理并科学地进行施工组织设计，才能够确保机组控制系统的热控施工质量、进度和安全。
一、编制依据范围 1.1编制依据 1.1.1华电莱州发电厂一期（2×1000MW）工程施工组织总设计 1.1.2电力建设施工及验收技术规范 第5部份: 热工自动化 DL/T5190.5-2004 1.1.3电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置 DL/T 5210.4-2009 1.1.4《电力建设施工及验收技术规范》火力发电厂焊接篇 1.1.5《火力发电厂热工仪表及控制装置监督条例》 1.1.6施工现场临时用电安全技术规范 JGJ46—2005 1.1.7 华电莱州电厂下发相关创优策划（工程建设质量工艺要点手册）、（施工亮点细节质量工艺规范） 1.1.8火力发电工程建设标准强制性条文执行表格（热工）、(盘（台、柜）安装强制性条文执行记录表)、（测量和控制仪表设备安装强制性条文执行记录表）、（管路敷设强制性条文执行记录表)、（电气线路安装强制性条文执行记录表）、（取源部件及敏感元件安装强制性条文执行记录表） 1.1.9福建龙净环保有限公司设计图纸 1.1.10 电力建设安全工作规程 DL5009.1-2002 第一分部火力发电厂 1.1.11有关厂家资料及说明书 1.1.12本工程施工合同、招投标文件 二、工程概况 本工程为华电国际莱州电厂一期（2×1000MW级）工程脱硫岛工程，烟气采用石灰石膏湿法工艺进行脱流。1号、2号机组设独立的吸收系统，单元运行，石灰石浆液制备、石膏脱水、工艺水、工业水等辅助系统为公用系统。脱硫系统的控制是以分散控制系统(DCS)为核心，对1号、2号机组的脱硫系统、脱硫公用系统实现自动控制。 本工程DCS选用艾默生控制系统(上海)有限公司OVTION分散控制系统。脱硫DCS系统设置三台操作员站、1台工程师站和1台历史站。3台操作员站放在脱硫集中控制室内，1台历史站放在辅网控制室，工程师站放在电子间室内。设置1台HP4525彩色激光打印机，2台HP5200单色激光打印机。本工程不设远程站。 2.1脱流系统范围 主要包括:石灰石浆液制备系统、石灰石浆液供浆系统、吸收塔氧化室系统、浆液排放系华电国际莱州发电有限公司一期2X1000MW级工程脱硫工程 热工仪表及控制装置安装施工组织设计
共51页 第2页 统、石膏脱水系统、工艺水系统以烟气系统。石灰石浆液制备系统包括除尘器、石灰仓、湿
式球磨系统等。石灰石供浆系统包括石灰浆液箱、石灰石浆液泵等。吸收塔系统包括收塔、循环浆液泵、石膏排放泵等。吸收塔氧化空气系统包括氧化风机。浆液排放系统包括吸收塔区事故浆液排放系统。石膏脱水系统包括一级脱水系统(石膏旋流站)和二级脱水系统(真空皮带脱水机、真空泵等)。 2.2 DCS控制系统 控制范围包括:1号、2号机组FGD装置；FGD公用系统(吸收剂制备系统、石膏脱水系统、浆液排放系统)；FGD电气系统；FGD辅助系统(水工艺系统、压缩空气系统)；烟气监测系统(CEMS使用硬接线与DCS连接)。操作人员在集中控制室通过LCD及键盘和鼠标进行监控操作。 2.3安装主要项目 ⑴电子间控制室热控盘（箱、柜）安装； ⑵取源部件及敏感元件安装； ⑶测量和控制仪表设备安装； ⑷电缆线路安装； ⑸仪表管路安装； ⑹热工仪表单体校验； ⑺热控回路校线试动作； ⑻工业电视监控系统安装； 2.4主要工程量 序号 项目名称 单位 数量 备注 1 仪表阀门 J23W-16P DN10 1Cr18Ni9Ti 只 69 J23W-16P DN6 1Cr18Ni9Ti 只 21 隔膜阀DN50 1Cr18Ni9Ti 只 33 蝶阀DN50 1Cr18Ni9Ti 只 7 蝶阀DN80 1Cr18Ni9Ti 只 11 2 仪用气阀门 Q11H DN15 PN16 1Cr18Ni9Ti 只 8 3 防堵取样器 PFD 1Cr18Ni9Ti 只 14 4 管材及接头 华电国际莱州发电有限公司一期(2X1000MW级)工程脱硫工程 热工仪表及控制装置安装施工组织设计
共51页 第3页 不锈钢管 Ф14*2 1Cr18Ni9Ti 米 423
不锈钢管 Ф18*2 1Cr18Ni9Ti 米 450 5 电缆保护管 DN20 米 1500 DN25 米 480 DN32 米 1200 DN40 米 300 6 阻燃型金塑软管 米 475 7 软管接头 套 950 8 铝合金桥架 米 800 9 镀锌槽钢、角钢、扁钢 [10 吨 4 50*5 吨 2.3 40*4 吨 0.2 10 脱硫DCS系统柜及其它 2200*800*600 面 17 11 操作台类 730*800*1150 台 9 12 工业电视 液晶52寸 台 1 一体化变僬摄像机 Hzc-855PX 台 24 防护罩 HINHG-01 台 12 云台 HINPT-00 台 12 防护罩 HINHG-01SHBW 台 12 云台 HINPT-I 台 1 解码器 BV-5000 只 13 视频光端机 1路 个 6 设备机柜 台 1 13 电缆防火 无机防火堵料 ㎏ 724 有机防火堵料 ㎏ 362 防火涂料 ㎏ 300 耐火隔板 宽b=600 米 200 宽b=400 米 100 宽b=200 米 120 防火包 m3 1.5
华电国际莱州发电有限公司一期2X1000MW级工程脱硫工程 热工仪表及控制装置安装施工组织设计
共51页 第4页 三、施工部署
3.1施工计划 施工工期：本工程计划于 2011年09月30日开工，2011年12月31日竣工。 根据土建的方式部署，热控安装在地上部分为三个作业面。生产进度计划，配合土建进度完成各项预埋和安装。 3.2劳动力及机具配备计划 3.2.1劳动力配备计划 工种名称 计划人数 工种名称 计划人数 仪表工 8 接线工 8 焊 工 4 油漆工 2 调试工 5 普 工 10 临 电 1 材料、机械员 1 3.2.2机具配备计划 名称 单位 数量 电焊机 台 2 气焊工具 套 2 弯管器 套 2 套丝板 套 3 无齿锯 套 2 开孔器 套 2 电锤 台 2 电钻 台 3 接地电阻测试仪 台 1 绝缘电阻测试仪 台 500V 1 压线钳 把 3 钳形电流表 把 2 试验设备 套 1 综合校验台 套 1 角向磨光机 台 3 砂轮切割机 台 3 电缆放线架 套 2
四、主要工艺流程及方法 华电国际莱州发电有限公司一期(2X1000MW级)工程脱硫工程 热工仪表及控制装置安装施工组织设计
