控制盘(台、箱、柜)安装记录

建筑电气工程柜（屏、台、箱、盘）安装与配线柜、屏、台、箱、盘安装垂直度允许偏差为0.0015，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm测量定位按设计施工图纸所标定位置及坐标方位、尺寸，进行测量放线，确定设备安装的底盘线和中心线。

同时应复核预埋件的位置尺寸和标高，以及预埋件规格和数量，如出现异常现象应及时调整，确保设备安装质量。

安装操作应按施工图纸的布局，按顺序将柜坐落在基础型钢架上。

单体独立的柜（盘）应控制柜面和侧面的垂直度。

成排组合柜（盘）就位之后，首先，找正两端的柜，由柜的下面向上2/3高度挂通线，找准调正，使组合柜（盘）正面平顺为准。

找正时采用0.5mm铁片进行调整，每组垫片不能超过3片。

调整后及时做临时固定，按柜固定螺孔尺寸，用手电钻在基础型钢架上钻孔，分别用M12、M16镀锌螺栓固定。

紧固时受力要均匀，并应有防松措施。

安装示例控制屏、控制盘的安装形式如附图36、37所示。

a）b）c)a)安装在控制导线沟上b）安装在地坪上c）潮湿和污染严重室内线管端的密封1-钢管2麻丝密封层3-沥青层4-水泥护口附图36控制盘、屏引入线的敷设方式1-埋入钢板固定件2-焊接点3-支持槽钢4-控制盘附图37控制盘的安装方式6、柜（屏、台、箱、盘）间配线柜、屏、台、箱、盘间配裂：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入①电缆及芯线要求GB50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》第4.0.4条规定，引入盘、柜内的电缆及其芯线应符合下列要求：引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。

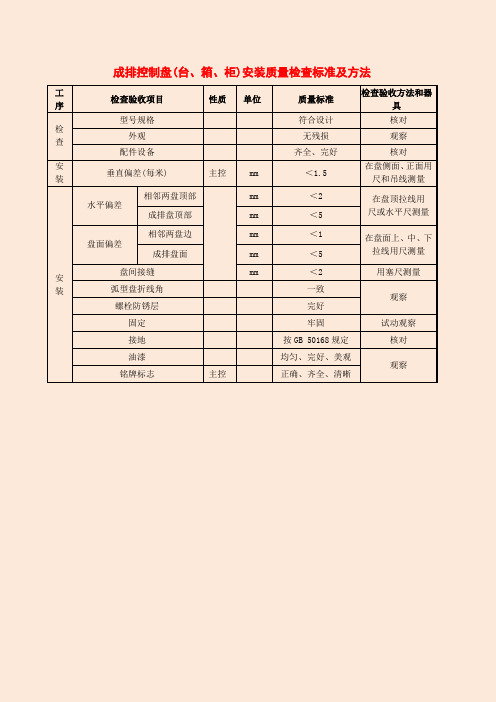

成排控制盘(台、箱、柜)安装质量检查标准及方法
工序检查验收项目性质单位质量标准
检查验收方法和器
具
检查型号规格符合设计核对外观无残损观察配件设备齐全、完好核对
安装垂直偏差(每米) 主控mm ＜1.5
在盘侧面、正面用
尺和吊线测量
安装水平偏差
相邻两盘顶部mm ＜2 在盘顶拉线用
尺或水平尺测量成排盘顶部mm ＜5
盘面偏差
相邻两盘边mm ＜1 在盘面上、中、下
拉线用尺测量成排盘面mm ＜5
盘间接缝mm ＜2 用塞尺测量弧型盘折线角一致
观察螺栓防锈层完好
固定牢固试动观察
接地按GB 50168规定核对
油漆均匀、完好、美观
观察铭牌标志主控正确、齐全、清晰。

审、报验表工程名称：太和县富民路安置区工程编号：07050101001致：浙江同舟建设管理有限公司（项目监理机构）我方已完成地下车库 1-10/S-AN轴配电箱安装工作，经自检合格，请予以审查、验收。

附件：□隐蔽工程质量检验资料□检验批质量检验资料：成套配电柜、控制柜（台、箱）和配电箱（盘）安装检验批质量验收记录□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。

□所报检验批的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意进行下道工序。

□检验批的技术资料基本齐全，且基本符合要求，因□砂浆/□混凝土试块强度试验报告未出具，暂同意进行下道工序施工，待□砂浆/□混凝土试块试验报告补报后，予以质量认定。

□所报分项工程的各检验批的验收资料□完整/□不完整，且□全部/□未全部达到合格要求，经现场检测、核查□合格/□不合格。

□纠正差错后再报。

项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

审、报验表工程名称：太和县富民路安置区工程编号：07050101002致：浙江同舟建设管理有限公司（项目监理机构）我方已完成地下车库10-16/S-AV轴配电箱安装工作，经自检合格，请予以审查、验收。

附件：□隐蔽工程质量检验资料□检验批质量检验资料：成套配电柜、控制柜（台、箱）和配电箱（盘）安装检验批质量验收记录□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表高压开关柜说明主控项目：1.柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

2.3.4.手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象。

动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

5.6.7.高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且应符合下列规定：（1）继电保护元器件，逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；（2）凡经法定程序批准，进入市场投放使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

8.9.10.柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1 MΩ。

11.12.13.柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10 MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10 MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。

14.一般项目：1.柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。

2.3.4.柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm，5.6.7.柜、屏、台、箱、盘内检查试验应符合下列规定：（1）控制开关及保护装置的规格、型号符合设计要求；（2）闭锁装置动作准确、可靠；（3）主开关辅助开关切换动作与主开关动作一致；（4）柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色；（5）回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。
