2018年电路图连接专项训练

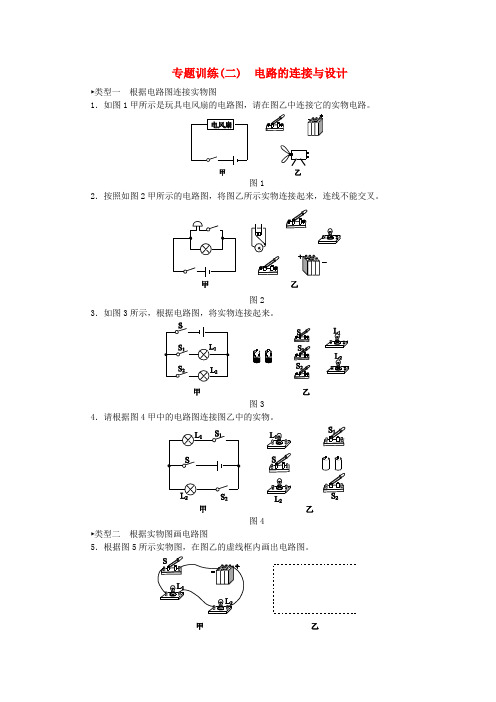

专题训练(二) 电路的连接与设计►类型一根据电路图连接实物图1．如图1甲所示是玩具电风扇的电路图，请在图乙中连接它的实物电路。

图12．按照如图2甲所示的电路图，将图乙所示实物连接起来，连线不能交叉。

图23．如图3所示，根据电路图，将实物连接起来。

图34．请根据图4甲中的电路图连接图乙中的实物。

图4►类型二根据实物图画电路图5．根据图5所示实物图，在图乙的虚线框内画出电路图。

图56．请根据如图6所示的实物图，在虚线框内画出对应的电路图。

图67．按照图7中的实物图，在虚线框内画出对应的电路图。

图7►类型三设计简单电路8．将如图8所示元件连成电路，要求：L1、L2并联，S1控制L1，S2控制L2，S3在干路上，连线不要交叉。

图89．家庭使用的鱼缸由照明灯和净水器组成，净水器(核心部件为电动机)能通过水的循环将鱼缸内鱼的分泌物排出，为了使用方便，照明灯和净水器既能单独工作又能同时工作，请在下面的虚线框内画出符合题意的电路图。

10．设计一个自动防盗报警电路。

要求：晚间开关S闭合后，灯泡亮，当房门被打开时，细导线EF被扯断，电铃发声自动报警。

请你按要求连接如图9所示的电路元件。

图911．为方便夜间开锁，有人发明了“感应照孔门把手”，只有夜间且有人摸门把手时，锁孔旁的LED灯才亮。

它利用感应开关S1(有人摸把手，S1闭合；无人摸把手，S1断开)以及光敏开关S2(白天S2断开，夜间S2闭合)控制电路，达到目的。

请完成电路连接。

图1012．根据以下要求，设计电路，将设计好的电路图画在虚线框中，并在图11中用笔画线代替导线连接相应的实物电路。

要求：(1)只闭合S1时，红灯发光，绿灯不发光；(2)S1、S2都闭合时，两灯都发光；(3)只闭合S2时，两灯均不发光。

图11►类型四识别错误电路13．图12甲、乙中各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。

图1214．如图13乙所示是某同学按照图甲中的电路图用笔画线代替导线所连接的实物电路，请找出连接图的错误，并改正过来。

L 1L 2S电路图连接专项训练一 学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种..1、“由电路图连接实物图”：如果是串联电路;则按一定的次序从电源的正极向电源的负极连接;遇到什么就连什么;直到完成；如果是并联电路;可以采取分路完成的方法——将电路分解成几条路;然后一条一条完成连接；应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上;不能到处乱接..2、“由实物图画出对应的电路图”：如果是串联电路;则按一定的次序从电源的正极向电源的负极画出;遇到什么就画什么;直到完成；如果是并联电路;可以采取分路完成的方法——将电路分解成几条路;然后一条一条完成连接； 应该注意：电路图中的导线是平、竖的要用刻度尺完成；导线的连接应该是密闭的;不能出现断裂的情况..专项训练：一、请按电路图将实物图连接完成二、请按实物图画出电路图三、请按电路图将实物图连接完成四、请按实物图画出电路图五、请按电路图将实物图连接完成7、六、请按实物图画出电路图 七、请按实物图画出电路图V 1V 2L11L2S 1S 2-+ SS SLL+—L 1L 2S 2S 1八、请按电路图将实物图连接完成向C 端移动时;灯泡变亮 电路图连接专题训练21、根据实物图画出对应的电路图2、根据电路图连接实物图;连接导线不能交叉 4.根据下图电路图;连接实物图.. 画出下列情况的等效电路图: 1、只闭合S 12、只闭合S 23、只闭合S 34、闭合S 2、S 3;断开S15、闭合S 1、S 3;断开S 26、闭合S 1、S 2;断开S 3画出下列情况的等效电路图: 1、只闭合S12、断开S1、S2;3、闭合S1、S2; 画出下列情况的等效电路图:1、断开S1、S2;2、只闭合S13、闭合S1、S2; 画出下列情况的等效电路图:1、只闭合S 12、闭合S 2、S 4;3、闭合S 3、S 44、闭合S 2、S 3、S 4。

电路图连接专项训练电路设计与判断
1、有一仓库，后门进货、前门取货，现有红、绿两只灯泡和一个电铃、一个电池组、两个开关，还有若干条导线。

请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关。

要求在方框内画出设计的电路图，图中要标明红灯、绿灯及对应的前门、后门的开关。

2、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。

（导线不能交叉）
要求：（1）只闭合S1时，红灯发光，绿灯不发光；
（2）S1、S2都闭合时，两灯都发光；
（3）只闭合S2时，两灯均不发光。

3、一种声光报警器的电路如图所示，闭合开关S1和S2后，会出现的现象是（）
A、灯亮，铃响
B、灯亮铃不响
C、灯不亮铃响
D、灯不亮铃不响
由电路图连实物图
7、在图11—16中，根据实物图，画出相应的电路图．
8、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组9连接实物电路。

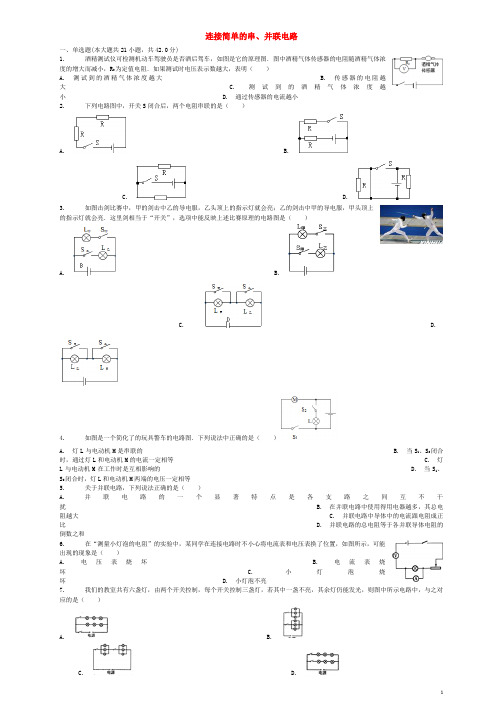

连接简单的串、并联电路一、单选题(本大题共21小题，共42.0分)1. 酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图．图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻．如果测试时电压表示数越大，表明（）A. 测试到的酒精气体浓度越大B. 传感器的电阻越大 C. 测试到的酒精气体浓度越小 D. 通过传感器的电流越小2. 下列电路图中，开关S闭合后，两个电阻串联的是（）A. B.C. D.3. 如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮．这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（）A. B.C. D.4. 如图是一个简化了的玩具警车的电路图．下列说法中正确的是（）A. 灯L与电动机M是串联的B. 当S1、S2闭合时，通过灯L和电动机M的电流一定相等C. 灯L与电动机M在工作时是互相影响的D. 当S1、S2闭合时，灯L和电动机M两端的电压一定相等5. 关于并联电路，下列说法正确的是（）A. 并联电路的一个显著特点是各支路之间互不干扰B. 在并联电路中使用得用电器越多，其总电阻越大C. 并联电路中导体中的电流跟电阻成正比D. 并联电路的总电阻等于各并联导体电阻的倒数之和6. 在“测量小灯泡的电阻”的实验中，某同学在连接电路时不小心将电流表和电压表换了位置，如图所示，可能出现的现象是（）A. 电压表烧坏B. 电流表烧坏 C. 小灯泡烧坏 D. 小灯泡不亮7. 我们的教室共有六盏灯，由两个开关控制，每个开关控制三盏灯，若其中一盏不亮，其余灯仍能发光，则图中所示电路中，与之对应的是（）A. B.C. D.8. 如图所示的电路中，当开关S闭合后（）A. 若甲、乙均是电流表，则R1、R2串联 B. 若甲、乙均是电压表，则R1、R2串联 C. 若甲是电流表，乙是电压表，则R1、R2并联 D. 若甲是电压表，乙是电流表，则R1、R2并联9. 拆弹专家排出爆炸装置如图所示，a、b是露在框外的两条导线，为排除起爆隐患，可采取如下措施（）A. 用一根导线使a线短路B. 用一根导线将a、b线连接起来 C. 剪断a线 D. 剪断b线10. 如图所示，开关闭合后，两个灯泡组成并联电路的是（）A. B.C. D.11. 电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A. “隔电电阻”大于“人体电阻”B. 曲长管道应选用导电性能好、管壁较厚的铜管C. 热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D. 热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联12. 小明做实验时，将电路连接成如图所示的情景，若要将导线M、N与ABCD四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法（）A. 两种B. 四种 C. 六种 D. 八种13. 四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A. B.C. D.14. 某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（）A. B.C. D.15. 如图所示电路中，在开关S闭合后（）A. L1、L2都变亮B. L1、L2都不亮C. L1变亮，L2不亮D. L1不亮，L2变亮16. 如图所示的电路中，S闭合时，下列说法中正确的是（）A. L1和L2并联，电压表测灯L1两端的电压B. L1和L2并联，电压表测灯L2两端的电压C. L1和L2串联，电压表测灯L1两端的电压D. L1和L2串联，电压表测灯L2两端的电压17. 如图所示电路中，当开关S闭合后，L1、L2都能发光的是（）A. B.C. D.18. 小明把台灯的插头插在如图甲所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合，台灯也能发光．下列设计的电路图中符合要求的是（）A. B.C. D.19. 如图所示是一个电吹风的电路示意图．其中M是电动机，R是发热电阻丝，下列说法正确的是（）A. 若吹出的是自然风，应只闭合开关S2B. 若吹出的是自然风，应闭合开关S1、S2C. 若吹出的是热风，应只闭合开关S1D. 若吹出的是热风，应闭合开关S1、S220. 如图所示电路，下列说法错误的是（）A. 电流表测L1的电流B. 电路是并联电路C. 电流表测干路电流D. 开关控制所有用电路21. 灯L1和灯L2的电路连接如图所示，电源两端电压不变，关于这个电路，下列说法正确的是（）A. 两个开关都闭合时，灯L1和灯L2的连接方式为串联B. 两个开关都闭合时，如果灯L1的灯丝断了，灯L2就不能工作C. 两个开关都闭合时，通过灯L1和灯L2的电流一定相等D. 两个开关都闭合时，灯L1两端的电压与灯L2两端的电压一定相等二、多选题(本大题共2小题，共6.0分)22. 如图所示，当开关S闭合后，下列说法正确的是（）A. 灯L1与L2是串联，且灯L1被短路B. 电压表可测出灯L2两端的电压 C. 电流表测的是干路电流 D. 电流表是测灯L2中的电流23. 如图所示，电源两端的电压为6V，且保持不变．电路中的元器件均完好．小灯泡L1标着“6V 2.4W”，小灯泡L2标着“6V 3.6W”，灯丝的电阻均保持不变．则下列判断正确的是（）A. 开关S断开时，电压表V1的示数为0V B. 开关S断开时，电压表V2的示数为6V C. 开关S闭合时，电压表V1的示数为3.6V D. 开关S闭合时，电压表V2的示数为2.4V三、填空题(本大题共17小题，共34.0分)24. 如图所示电路中，在甲、乙、丙处填入相应电表使L1、L2并联，则______接电压表，______接电流表．25. 如图所示电路中，当开关______闭合时，L1、L2串联；当开关______闭合时，L l、L2并联；当______闭合时，电路会发生短路，损坏电源．26. 如图甲是家用电吹风的工作原理图，电吹风工作时可以吹出热风也可以吹出凉风．要让电吹风工作时吹出热风，它的开关应置于图甲中______（选填“1”、“2”或“3”）位置，此时电风扇与电热丝的连接方式是______．某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是______J．27. 如图是某取暖器的简化工作电路图，图中元件M是装有扇叶的电动机，元件R通电时会产生热，若只闭合开关S1，则送的是______风（“冷”、“热”）．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开，则跌倒开关S应安装在图中的______处．（选填“a”、“b”、“c”或“d”）28. 如图所示电路，若要使灯和电铃组成串联电路，只需闭合开关______；若要使灯和电铃组成并联电路，则只需闭合开关______；同时闭合S2、S3，则灯______，电铃______（选填“工作”或“不工作”）．29. 如图，要使灯泡L1与L2串联，应闭合开关______，要使灯泡L1和L2并联应闭合______．30. 如图所示电路，只闭合开关______时，L1和L2组成串联电路；只闭合开关______时，L1和L2组成并联电路．31. 如图，老张家餐桌上方的三盏灯，闭合开关时同时亮，断开开关时同时熄灭，这三盏灯是______联的；餐厅角落上有一个插座，如图，这个插座与餐桌上方的灯是______联的．32. 如图所示，在电路中要使电灯L1和L2并联，应闭合开关______．S1S2闭合能亮的灯是______．33. 如图所示，L1L2并联，若开关S只控制灯L2，则应将线M接在图中的 ______ 点．闭合开关，这时通过小灯泡L2的自由电子定向移动的方向是______ （选填“C到D”或“D到C”）．34. 如图所示电路中，要使L1、L2串联，则应闭合的开关是 ______ ；要使灯L1、L2并联，则应只闭合开关______ ．35. 通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该 ______ （选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在 ______ （选填“火线”或“零线”）和用电器之间．36. 小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是 ______ （电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是 ______ ．37. 如图所示的电路中小灯泡正常发光，若将电压表和电流表的位置对换，则小灯泡将 ______ （填“正常发光”或“不会发光”），电压表的示数将 ______ （填“变大”、“变小”或“不变”）．38. 如图电路，要使灯泡L1、L2组成串联电路，则应闭合 ______ ；要使灯泡L1、L2组成并联电路，则应闭合 ______ ；绝对不能同时闭合 ______ ．39. 如图所示的电路图中，若要使灯泡L1和L2组成并联电路，应该只闭合开关______ ，如果闭合开关 ______ ，就会导致短路．40. 在如图所示电路中，闭合开关后，将出现______ （选填“通路”“开路”或“短路”），要使电路中的两灯串联，只要拆除导线 ______ ；要使电路中的灯并联，只要将导线 ______ 从接线柱 ______ 改接到接线柱______ ．（a b c d代表导线；A B C D代表接线柱）四、实验探究题(本大题共1小题，共6.0分)41. 在“连接串联电路和并联电路”的实验课上，小强同学连接了如图所示的电路．（1）老师巡视后指出，电路连接存在错误．若此时闭合开关，造成的后果是会烧坏电路中的______．（2）小强准备将电路拆除重新连接，老师提醒他不必拆除重接，只需分别对该电路进行简单的修改就可以得到正确的串联电路和并联电路．A．若为了得到串联电路，修改的方法是______，B．若为了得到并联电路，修改的方法是______．五、作图题(本大题共5小题，共25.0分)42. 仔细观察图乙实物电路，在图中只加一根导线，使电路成为并联电路．43. 按题目要求作答．如图所示电路，只需改变一根导线的连接，就能使电流表测出干路中的电流．在要改接的那根导线上打个“×”，再画出改接的导线．44. 当 ______ 断开， ______ 闭合时两灯串联．当 ______ 断开， ______ 闭合时两灯并联．当S1，S2，S3都闭合时就会使电路造成 ______ ，而烧坏电源．45. 如图是某同学连接的电路，如果合上开关，电路是 ______ 状态．（选填“断路”、“通路”或“短路”）．对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在甲图要拆除的那根线上打上“×”号．只需换一根线就可以使两灯并联，请在乙图上要换的线打上“×”号，并用笔画线代替要连接的导线．46. 在探究“电流与电阻的关系”实验中，某实验小组连接了如图所示的实验电路．请你只改变一根导线的连接情况，使电路正常工作，并能探究题中的问题．（在去掉的导线上画“×”，所填加的导线用笔画出）六、计算题(本大题共3小题，共24.0分)47. 小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在如图所示中用笔画线代替导线，使电路满足要求．48.（1）如图1所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置；（2）如图2所示，箱子静止在水平地面上，画出箱子对地面压力和地面对箱子支持力的示意图；（3）根据安全用电原则，将图3中开关、两只“220V40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光．49. 小明同学设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，指示灯会亮、暗（微弱发光）交替闪烁发光，电路中电源电压恒为6V，R0为定值电阻，指示灯规格均为“6V3W”，电磁铁线圈和衔铁的电阻忽略不计，指示灯的电压与电流的变化规律如表所示：电压/V …0.5 1.2 2.0 3.0 4.0 5.0 5.5 …电流/A …0.08 0.12 0.18 0.26 0.34 0.42 0.46 …（1）若让左转、右转指示灯同时工作，转向开关应与触点 ______ 接通（选填“1和2”、“2和3”、“3和4”或“4和5”）．（2）当转向开关与触点“2和3”接通时，右转指示灯两端实际电压U灯随时间t变化规律如图乙所示，已知当右转指示灯微弱发光时，右转指示灯的功率与定值电阻R0的功率之比是1：4，求定值电阻R0的阻值．（3）右转指示灯交替闪烁工作15s时，求指示灯和R0消耗的电能分别是多少？七、综合题(本大题共1小题，共10.0分)50. 近年来，衢州城乡积极推进屋顶光伏电站工程，为家用电器提供能量．图甲为某型号面包机，图乙为光伏电站模式图．回答下列问题：表一面包机部分参数额定功率600W加热功率500W搅拌功率100W额定电压220V制作容量900g表二面包配料水和鸡蛋260ml面粉 3.5杯糖/盐0.3杯/0.5小勺奶粉2大勺干酵母 1.5小勺黄油3大勺（1）制作面包过程中，面包机先对原料进行搅拌，搅拌好后，再自动进行加热．根据以上信息可知，面包机内的电动机和电热丝的连接方式是 ______ ．（2）计算面包机正常搅拌时的电流．（3）用表二配料制作的面包，由于味道好，有人经常用它替代中餐和晚餐．从人体所需的七大营养素分析，该面包配料中还缺少的营养素是______ （写出一种即可）．（4）若小柯家屋顶太阳能电池板的光照面积为20m2，1m2面积上平均1分钟接收太阳能4.8×104J，太阳能电池板的光电转化效率为20%．计算小柯家太阳能电池板的输出功率．（5）为获得更多的太阳能，衢州地区在屋顶铺设太阳能电池板时，一般情况下应将它朝向 ______ （选填：“东”、“南”、“西”、“北”）面．2018届中考物理专项练习--连接简单的串、并联电路（含答案、全国通用）【答案】1. A2. A3. B4. D5. A6. D7. B8. D9. C 10. C11. A 12. B 13. C 14. A 15. C16. D 17. C 18. C 19. D 20. C21. D 22. BCD 23. BD24. 乙；甲、丙25. S2；S1、S3；S2、S326. 1；并联；1320027. 冷；a28. S2；S1、S3；不工作；工作29. S2；S1和S330. S1；S2和S331. 并；并32. S1、S3；灯L133. A；C到D34. S3；S1与S235. 并联；火线36. A1；将“3”上的线头改接到“0.6A”处37. 不会发光；变大38. S3；S1、S2；S1、S2、S339. S1和S3；S1和S240. 短路；c；a；B；A41. 电源；去掉导线c；将b导线从D接点改到C（或E）接点上[或将e导线从F接点改到E（或C）接点上]42. 解：要使两灯泡并联，则两灯泡的两端应并列连接，所以可将电源负极跟L2的右端接线柱相连．如下图所示：43. 解：由原图知，两灯并联，电流表测L1的电流；要使电流表测出干路中的电流，应将电流表与灯泡L2相连的导线去掉，使灯L1与灯L2的右接线柱相连即可，如图所示：44. S1、S3；S2；S2；S1、S3；短路45. 短路46. 解：为使滑动变阻器与电阻串联、电压表与电阻R并联，应把电阻R与电流表的连线去掉，把电阻左端的连线改接为与电压表标有15的接线柱进行连接，如下图所示：47. 解：由题意知，用一根导线将开关与其中一根电阻丝相连，再用一根导线将两根电阻丝的外侧相连，使之组成一个并联电路，如图所示：48. 解：（1）过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜．如下图所示：（2）箱子受到的支持力，方向竖直向上，作用在箱子上；箱子对地面的压力，方向竖直向下，作用在地面上，如下图所示：（3）开关接火线，灯泡接零线．两只“220V 40W”电灯在家庭电路中并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联．如下图所示：49. 3和450. 并联；维生素；南【解析】1.解：电压表示数越大，由U=IR知电流I越大，由I=知，R传感器越小，因为酒精气体传感器的电阻随酒精气体浓度的增而减小，所以测试到的酒精气体浓度越大．故选A．酒精气体传感器与定值电阻串联，电压表测的是定值电阻电压，电源电压U一定，电压表示数变大，由U=IR知电路电流变大，酒精气体传感器阻值变小，由传感器特点可知酒精浓度大小．解本题的关键是由题干获取酒精气体传感器特性的信息：酒精气体传感器的电阻随酒精气体浓度的增大而减小．2.解：A、两个电阻顺次连接，因此该电路为串联电路，符合题意；B、开关闭合，导线对上边的电阻短路，只有下面的电阻连入电路，不符合题意；C、开关闭合后，两个电阻并列连接，因此该电路为并联电路，不符合题意；D、开关闭合，会对电源短路，烧坏电源，两个电阻不能工作，不符合题意．故选A．根据串联和并联电路的特点，结合选项闭合开关进行分析，找出符合题意的选项．知道串并联的特点，并会根据串、并联电路的特点识别电路．3.解：当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联．故选B．（1）甲的剑击中乙的导电服，乙头顶上的指示灯就会亮，故S甲与乙方指示灯串联；（2）乙的剑击中甲的导电服，甲头顶上的指示灯就会亮，故S乙与甲方指示灯串联．本题考查串并联电路的特点，会根据用电器的工作情况确定用电器的连接方式，并会根据题意确定开关的作用．4.解：AC、因为电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；故AC错误；BD、开关S1、S2都闭合时电动机与小灯泡是并联连接，因为并联电路两端电压相等，电流不一定相等，因此电动机与小灯泡工作时两端的电压相等，电流不一定相等，故B错误，D正确．故选D．根据电路图可知，电动机和小灯泡并联，开关S2控制小灯泡，开关S1控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用．本题考查并联电路的特点、电压和电流规律以及并联电路中开关的作用等内容，属于基础知识考查范围．5.解：A、并联电路中各支路互不影响，因此并联电路的一个显著特点是各支路之间互不干扰，故A正确；B、在并联电路中使用得用电器越多，相当于增大了导体的横截面积，故总电阻越小；故B错误；C、电压一定时，通过导体的电流与电阻成反比，故C错误；D、并联电路总电阻的倒数等于各并联导体电阻的倒数之和；故D错误．故选A．（1）并联电路中各支路互不影响．（2）在并联电路中，总电阻的倒数等于各支路电阻倒数和，因此支路越多，总电阻越小．（3）电压一定时，导体中的电流与电阻成反比．本题考查并联电路的特点，难度不大，关键是掌握并联电路的特点．6.解：电流表和电压表位置互换后，电压表串联接入电路，由于电压表电阻很大，因此电路中电流就很小，几乎没有电流通过电阻，所以电路中的电流很小、灯泡不亮、电表都不会被烧坏．故选D．电压表由于自身电阻较大，简化电路时按断路处理；电流表由于自身电阻较小，简化时按导线处理．两表位置互换后，电压表就串联接入电流，由于自身电阻较大，导致总电阻很大，因此电流中电路很小；据此进行解答．本题考查了电压表、电流表在电路中的简化处理--电流表按导线处理，电压表按断路处理．7.解：由题意可知，每个开关控制三盏灯，则两个开关分别位于相应三个灯泡并联后的干路上；故B符合题意，ACD不符合题意．故选B．每个开关控制三盏灯说明每个开关应控制三个灯泡位于相应的干路据此判断选项即可得出答案．本题考查了家庭电路各用电器的连接，在做题时要抓住关键点“家用电器由于额定电压相同，则采取并联连入”．8.解：A．若甲、乙均是电流表时，电流从电源的正极出发，依次通过甲、乙电流表回到电源的负极，会造成电源短路，故A错误；B．若甲、乙均是电压表时，电流从电源的正极出发，依次通过开关、R1回到电源的负极，电路为R1的简单电路，故B错误；C．若甲是电流表，乙是电压表时，电流从电源的正极出发，依次通过开关、R1回到电源的负极，R2被短路，电路为R1的简单电路，故C错误；D．若甲是电压表，乙是电流表时，流从电源的正极出发，经开关S分支，一支经R2、电流表乙，另一支经R1后两者汇合回到电源的负极，则R1、R2并联，故D正确．故选D．（1）电压表的内阻很大、在电路中相当于断路，电流表的内阻很小在电路中相当于短路；（2）把电路元件逐个依次连接的连接连接方式是串联，在串联电路中只有一条电流路径，串联的各电路元件相互影响，不能独立工作；（3）把各电路元件并列连接起来的连接方式是并联，在并联电路中至少有两条电流路径，并联的各用电器能独立工作，互不影响．本题考查了电流表和电压表的正确使用以及电路连接方式的判断，知道串并联电路的区别和特点是关键．9.解：由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作；A、用一根导线使a线短路，不能改变电路状态，当线b断后起爆器工作，故A不合题意；B、用一根导线将a、b线连接起来，不能改变电路状态，当线b断后起爆器工作，故B不合题意；C、如果剪断线a，整个电路处于断路状态，爆炸装置不工作，所以C符合题意；D、如果剪断线b，则指示灯与起爆器串联，起爆器工作，所以D不合题意．故选C．由电路图可知起爆器被b导线短路，起爆器中没有电流通过；当b导线断开时起爆器有电流通过从而引爆炸弹．据此进行分析解答．要使用电器不工作有两种方式，即让电路处于断路或让用电器短路．10.解：A、由图知，开关闭合后，上面的灯泡被短路，电路只有一个灯泡连入电路，故A不符合题意；B、由图知，两盏灯泡顺次连接属于串联电路，故B不符合题意；C、由图知，电路中有两条支路，两盏灯泡并列连接，为并联，故C符合题意；D、由图知，开关闭合后，一个灯泡被短路，电路只有一个灯泡连入电路，故D不符合题意；故选C．把用电器逐个顺次连接起来的电路叫做串联电路；把用电器并列的连接的电路，称为并联电路．本题主要考查了对串并联电路的掌握，关键理解二者概念的含义．11.解：D、由图可知，“隔电电阻”与“人体电阻”是串联的，且隔电电阻能够起到分压作用，故D错误．A、当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，也就是隔电电阻与人体的总电压为220V，且两者是串联的；已知人体两端的电压不高于12V，说明隔电电阻两端电压大于220V-12V=208V；由串联电路用电器两端电压与其阻值成正比可知，隔电电阻的阻值远大于人体电阻．故A正确；B、漏电电流通过曲长管道、人体流入大地，为保证人身安全，通过人体的电流需要非常小，所以曲长管道不能采用导体材料，而应该使用绝缘材料．故B错误；C、当热水器漏电且接地线失效时，由题知人体两端的电压不高于12V，说明此时有电流通过人体流向大地，只不过电流非常小．故C错误；故选A．①在串联电路中，用电器两端电压与其阻值成正比；②容易导电的物体叫导体，不容易导电的物体叫绝缘体；③在串联电路中电流处处相等；④串联电路用电器工作过程中相互影响，并联电路用电器互不影响．此题是一道联系实际的应用题，考查了串联电路的特点、导体和绝缘体的应用．读懂题意，明确隔电电阻与人体的连接关系，是正确解答此题的关键．12.解：电压表与灯泡并联且遵循“正进负出”，故将M接B 或D能保证电流从电压表的正接线柱流进，将N接A或C保证两灯并联、且电流从电压表的负接线柱流出，故有AB两接线柱、AD两接线柱、CB两接线柱、CD两接线柱这四种接法．故选B．根据电路的连接和电压表的使用规则进行分析．本题考查了基本电路的连接和电压表的使用规则，是一道基础题．13.解：A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光．故A不符合题意；B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光．故B不符合题意；C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光．故C符合题意；D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光．故D不符合题意．故选C．①串联电阻具有分压作用．在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；②在并联电路中各支路两端电压相等，支路用电器互不影响；③灯泡只有在额定电压下才能正常发光．此题考查的是我们对串并联电路特点的理解和应用，虽然涉及到混联问题，但本质还是串并联知识的应用．14.解：由题意可知，排气扇可单独工作，则排气扇与照明灯L1和采暖灯L2并联，。

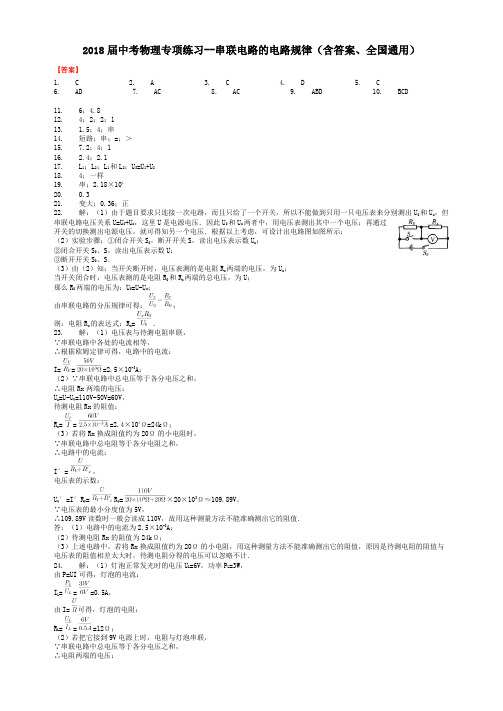

2018届中考物理专项练习--串联电路的电路规律（含答案、全国通用）【答案】1. C2. A3. C4. D5. C6. AD7. AC8. AC9. ABD 10. BCD11. 6；4.812. 4；2；2：113. 1.5；4；串14. 短路；串；=；＞15. 7.2；4：116. 2.4；2.117. L1；L2；L1和L2；U3=U1+U218. 4；一样19. 串；2.18×10420. 0.321. 变大；0.36；正22. 解：（1）由于题目要求只连接一次电路，而且只给了一个开关，所以不能做到只用一只电压表来分别测出U0和U x，但串联电路电压关系U=U0+U x，这里U是电源电压．因此U0和U x两者中，用电压表测出其中一个电压；再通过开关的切换测出电源电压，就可得知另一个电压．根据以上考虑，可设计出电路图如图所示：（2）实验步骤：①闭合开关S0，断开开关S，读出电压表示数U x；②闭合开关S0、S，读出电压表示数U；③断开开关S0、S．（3）由（2）知：当开关断开时，电压表测的是电阻R x两端的电压，为U x；当开关闭合时，电压表测的是电阻R0和R x两端的总电压，为U；那么R0两端的电压为：U0=U-U x；由串联电路的分压规律可得：；则：电阻R x的表达式：R x=．23. 解：（1）电压表与待测电阻串联，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电路中的电流：I===2.5×10-3A；（2）∵串联电路中总电压等于各分电压之和，∴电阻Rx两端的电压：U x=U-U V=110V-50V=60V，待测电阻Rx的阻值：R x===2.4×104Ω=24kΩ；（3）若将Rx换成阻值约为20Ω的小电阻时，∵串联电路中总电阻等于各分电阻之和，∴电路中的电流：I′=，电压表的示数：U V′=I′R V=R V=×20×103Ω≈109.89V，∵电压表的最小分度值为5V，∴109.89V读数时一般会读成110V，故用这种测量方法不能准确测出它的阻值．答：（1）电路中的电流为2.5×10-3A；（2）待测电阻Rx的阻值为24kΩ；（3）上述电路中，若将Rx换成阻值约为20Ω的小电阻，用这种测量方法不能准确测出它的阻值，原因是待测电阻的阻值与电压表的阻值相差太大时，待测电阻分得的电压可以忽略不计．24. 解：（1）灯泡正常发光时的电压U L=6V，功率P L=3W，由P=UI可得，灯泡的电流：I L===0.5A，由I=可得，灯泡的电阻：R L===12Ω；（2）若把它接到9V电源上时，电阻与灯泡串联，∵串联电路中总电压等于各分电压之和，∴电阻两端的电压：U R=U-U L=9V-6V=3V，∵串联电路中各处的电流相等，∴R====6Ω．答：（1）通过灯泡的电流为0.5A，灯泡的电阻为12Ω．（2）若把它接到9V电源上，要使它正常发光，应串联一个6Ω的电阻．25. 解：（1）将电阻与电热毯串联，开关和电阻r并联，当电热毯温度过高时，断开与电阻并联的开关，即可起到降温的作用，故甲图符合题意；（2）当甲图中的开关S闭合时，电热毯的发热功率为P=，当甲图中的开关S断开时，电热毯的发热功率为P′=I2R==，因为P′=，所以=×，即2R2=（R+r）2，解得：r=（-1）R．答：（1）甲电路图符合要求；（2）电热毯发热电阻R与外加电阻r大小关系的表达式为r=（-1）R．26. 解：（1）根据已知条件，小灯泡的电阻为R===9.5Ω答：灯泡正常发光时的电阻为9.5Ω．（2）小灯泡正常发光时，两端的电压为3.8V．P变阻器=（U-U L）•I=（6V-3.8V）×0.4A=0.88W答：小灯泡正常发光时滑动变阻器的电功率是0.88W．（3）根据图甲，若滑动变阻器的阻值过小时，有可能烧坏小灯泡，所以电路中要串联一个电阻来保护电路．要起保护作用，即不能使灯泡由于滑动变阻器的阻值过小而烧坏，又要使灯泡能正常发光，所以乙图中，当滑动变阻器阻值为0时，电路中的电流为0.4A，小灯泡两端的电压为3.8V为宜．所以R0===5.5Ω答：保护电路（或保护灯泡不变损坏等）；R0的阻值为5.5Ω较为合适．27. 解：（1）电阻R的阻值R===5Ω．（2）灯泡两端的电压U L=U-U R=3V-1V=2V，灯泡L的电功率P L=U L I=2V×0.2A=0.4W．答：灯泡L的电功率为0.4W．28. 无法使用控制变量法；丙；L1断路（或开路）；L129. 解：（1）如图，根据欧姆定律可得：U g=IR g=0.003A×10Ω=0.03V，∵串联电路中总电压等于各分电压之和，U R=U-Ug=3V-0.03V=2.97V，则R===990Ω；（2）对于改装的电压表来说：∵U=I（R G+R）=I（10+990）=I×1000Ω，∴U与I成正比，刻度是均匀．答：（1）将一个990Ω的电阻与电流计串联即可；（2）改装后的电表的刻度盘是均匀的．30. 解：（1）①∵串联电路中总电压等于各分电压之和，∴输电线上的电压：U线=U出-U L实=220V-198V=22V；②根据P=可得，灯泡的电阻：R L===1210Ω，灯泡的实际功率：P L===32.4W；（2）①根据P=UI可得，通过输电线的电流：I线=I总===100A；②根据欧姆定律可得，输电线的电压：U线′=I线R线=100A×0.2Ω=20V，则供电设备的输出电压：U供=U线′+U户=20V+220V=240V；③输电线上损失的电功率：P线=I线2R线=（100A）2×0.2Ω=2000W．答：（1）①输电线上的电压为22V；②灯泡的实际功率为32.4W；（2）①通过输电线的电流是100A；②供电设备的输出电压应为24V；③输电线上损失的电功率为2000W．【解析】1.解：A、单只LED灯接在3V电压下发光，所以其工作电压不是220V，故A错误；B、用手试摸，点亮的灯几乎不发热，所以电能主要转化成光能，故B错误；C、电池正负极没对调之前灯不发光，对调后发光，说明LED灯有单向导电性，即利用半导体材料制成的，故C正确；D、灯带中的LED灯是串联后通过电源适配器接入照明电路的，灯带中一只灯断路后，其它都不能发光，故D错误．故选C．根据题意中所给条件和半导体的特点来分析．本题要求了解半导体材料具有单向导电性的特点，还要求具有从题意中找出答案的能力．2.解：由题中的图可知：V2测的是电源电压；V1测的是R2两端的电压．即V2的示数应大于V1的示数；而两个电压表的指针偏转角度相同，所以V2选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为7V；V1选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.4V；所以，电阻R1两端的电压为：U1=U-U2=7V-1.4=5.6V．故选A．要解答本题需掌握：串联电路两端的总电压等于各部分电路两端的电压之和，以及电压表的读数方法．本题主要考查学生对：串联电路电压的规律，以及电压表的读数方法的了解和掌握，关键是会判断电压表测量的是那段电路两端的电压．3.解：当开关S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，由图甲可知，电压表的量程为0～15V，分度值为0.5V，电源的电压U=8.5V；当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，由图乙可知，电压表的量程为0～15V，分度值为0.5V，L1两端的电压U1=3.5V；因串联电路中总电压等于各分电压之和，所以，L2两端的电压U2=U-U1=8.5V-3.5V=5.0V，故C正确、ABD错误．故选C．当开关S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，根据电压表的量程和分度值读出电源的电压；当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，根据电压表的量程和分度值读出其示数，利用串联电路的电压特点求出L2两端的电压．本题考查了串联电路的电压特点和电压表的读数，是一道较为简单的应用题．4.解：由电路图可知，电动机M和电阻R串联，电压表V1测电源的电压，电压表V2测R两端的电压．因串联电路中各处的电流相等，所以，电路中的电流：I===0.5A，故A错误；因串联电路中总电压等于各分电压之和，所以，电动机两端的电压：U M=U-U R=6V-2V=4V，故B错误；电动机消耗的电功率：P M=U M I=4V×0.5A=2W，电动机线圈的热功率：P热=I2R M=（0.5A）2×1Ω=0.25W，则电动机的机械功率：P机械=P M-P热=2W-0.25W=1.75W，故C错误；1分钟在电阻R上产生热量：Q R=I2Rt=（0.5A）2×4Ω×60s=60J，故D正确．故选D．由电路图可知，电动机M和电阻R串联，电压表V1测电源的电压，电压表V2测R两端的电压．根据串联电路的电流特点和欧姆定律求出电路中的电流，利用串联电路的电压特点求出电动机两端的电压，根据P=UI求出电动机消耗的电功率，根据P=I2R求出电动机线圈的热功率，电动机的机械功率等于电动机消耗的电功率减去热功率，利用Q=I2Rt求出1分钟在电阻R上产生热量．本题考查了串联电路的特点和欧姆定律、电功率公式、焦耳定律的应用，要注意电动机是非纯电阻用电器，欧姆定律不适用．5.解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，∵I=，∴电路中的电流变小，灯泡两端的电压变小，∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压变大，即电压表的示数变大；∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选C．由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点求出滑动变阻器两端的电压变化，根据P=UI可知灯泡实际功率的变化，利用灯泡的亮暗取决于实际功率的大小判断灯泡亮度的变化．本题考查了电路的动态分析，关键是知道灯泡的亮暗取决于实际功率的大小，注意滑片移动时接入电路中电阻的变化．6.解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；由P=可得，灯泡的电阻：R L===6Ω；当移动变阻器滑片P使其电阻减小2Ω，此时电流表示数改变了0.15A，电路总功率改变了1.35W，则△P=UI2-UI1=U（I2-I1）=U×0.15A=1.35W，解得：U=9V，故A正确，B不正确；因串联电路中总电压等于各分电压之和，=U-U L，所以，U滑=-△U L=-△IR L=-（I2-I1）R L=-0.15A×6Ω=-0.9V，∴△U滑即电压表的示数减少了0.9V，故D正确，C不正确．故选AD．由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；根据P=求出灯泡的电阻，知道电路中电流的变化量且电源的电压不变，根据P=UI表示出电路总功率的变化量即可求出电源的电压，根据串联电路的电压特点可知电压表示数的变化量等于灯泡两端电压减少的量，根据欧姆定律求出其大小．本题考查了串联电路的特点和欧姆定律、电功率公式的应用，利用好串联电路的特点得出电压表示数的变化量等于灯泡两端电压减少的量是关键．7.解：（1）根据P=可得，灯泡的电阻：R L===2Ω，故A正确；（2）当超过警戒水位时，湖水水位发生变化，A内湖水电阻R发生改变，由I=可知，U、R L不变，则I与R不成比例，电流表的示数变化不均匀，即水位计的刻度不均匀，故B不正确；（3）灯泡正常发光时，两端的电压为2V，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电路中的电流：I===1A，∵湖水电阻R与L串联，∴湖水电阻两端的电压：U R=U-U L=6V-2V=4V，则R===4Ω，由图象可知，当R=4Ω时，=0.2m-1，h=5m，故C正确；（4）由图象可知，R=4Ω时，x=0.2m-1，R=8Ω时，x=0.4m-1，设R=kx+b，则4Ω=k×0.2m-1+b，8Ω=k×0.4m-1+b，解得：k=20Ω•m，b=0，∴当湖水水位高于警戒水位0.4m时，x=2.5m-1，对应的电阻R=20Ω•m×2.5m-1=50Ω，∵串联电路中总电阻等于各分电阻之和，∴电流表示数I==≈0.12A，故D不正确．故选AC．（1）知道灯泡的额定电压和额定功率，根据P=求出小灯泡的电阻；（2）电流表改为水位计，水位计的刻度是否均匀，关键是电路电流是否和湖水电阻成比例；（3）灯泡正常工作时两端电压为2V，根据串联电路的电压特点求出湖水电阻两端的电压，再根据串联电路的电流特点和欧姆定律求出湖水的电阻，利用图象找到对应的x求出湖水水位高于警戒线的高度；（4）根据图象得出R与x的表达式，进一步求出当湖水水位高于警戒水位0.4m时时湖水的电阻，再根据电阻的串联和欧姆定律求出电流表的示数．本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，由图象判断水位的高度，体现了物理在实际生活中的应用，本题难点在于分析电流表改为水位计时，水位计的刻度是否均匀．8.解：由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测电源的电压；∵串联电路中总电压等于各分电压之和，其两电压表指针的位置相同，∴电压表V1的量程为0～3V，分度值为0.1V，则U1=0.9V，电压表V2的量程为0～15V，分度值为0.5V，则U=4.5V，则U2=U-U1=4.5V-0.9V=3.6V，∵两灯泡正常发光，且串联电路中各处的电流相等，∴P1=U1I=0.9V×0.1A=0.09W，P2=U2I=3.6V×0.1A=0.36W．故选AC．由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测电源的电压；由（b）图可知，两电压表指针的位置相同，根据串联电路的电压特点可知电压表的量程，根据分度值读出示数，利用串联电路的电压特点求出L2两端的电压，利用P=UI求出两灯泡的额定功率．本题考查了串联电路的特点和电功率公式的应用，关键是电压表量程的选取，注意电压表指针位置相同时大量程示数是小量程示数的5倍．9.解：（1）由电路图可知，定值电阻与滑动变阻器串联，当滑片有A端滑动到B端的过程中，滑动变阻器接入电路的电阻变大，电路中的总电阻变大，∵I=，∴电路中的电流变小，∵U=IR，∴定值电阻两端的电压变小，故A正确；∵串联电路总电压等于各分电压之和，∴滑动变阻器两端的电压变大，故C不正确；∵P=UI，∴定值电阻R的功率不断变小，故B正确；（2）电路中的电流；I==，滑动变阻器消耗的电功率：P滑=I2R滑=（）2R滑===，=5Ω时，滑动变阻器消耗的电功率最大，当R滑所以滑动变阻器的功率先变大后变小，故D正确．故选ABD．（1）由电路图可知，定值电阻与滑动变阻器串联，当滑片有A端滑动到B端的过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，根据P=UI可知定值电阻功率的变化；（2）根据欧姆定律和电阻的串联表示出电路中的电流，根据P=I2R表示出滑动变阻器的电功率，再利用数学知识可知滑动变阻器电功率的变化．本题考查了串联电路的特点和欧姆定律、电功率公式的灵活运用，会根据数学知识判断滑动变阻器消耗电功率的变化是关键．10.解：A、当滑动变阻器的滑片向左滑动时，滑动变阻器接入电路的电阻变小，电路电流变大；电流表的示数变大；故A错误；B、当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路的电阻变大，电路电流变小，电阻R1两端的电压变小；电源电压不变，所以滑动变阻器两端的电压变大；电压表的示数变大；故B正确；C、当电流表的示数为0.1A时，电阻R1两端的电压U1=I1R1=0.1A×20Ω=2V；所以电压表的示数为U R=6V-2V=4V；故C正确；D、当电阻R1上的电功率为0.8W时，电路电流为I===0.2A；电阻R1两端的电压为U1=IR1=0.2A×20Ω=4V；滑动变阻器两端的电压为U2=6V-4V=2V；所以滑动变阻器接入电路的电阻为R===10Ω；故D正确．故选BCD．从电路图中可以看出，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路总电流；根据滑片的移动可判断电路电流和电压的变化．本题考查电阻、电流和电压的计算，关键是公式及其变形的灵活运用，难点是对电路中各个用电器正确分析，明白滑片移动过程中电路电流和电压的变化．11.解：根据实物图得到电路连接如下图所示：由电路图可知：灯泡L1和灯泡R串联，电压表V1测量电源电压，电压表V2测量灯泡R两端电压；由实物图可知，电压表V1的量程为0～15V，则根据图2可知电源电压U=6V，电压表V2的量程为0～3V，则根据图2可知灯泡R两端电压U R=1.2V，所以灯泡L1两端电压为U1=U-U R=6V-1.2V=4.8V．故答案为：6；4.8．在串联电路中，总电压等于各用电器两端电压之和；使用电压表测量用电器两端电压时，电压表要并联在用电器两端，并且选择合适的量程．根据实物图分析较复杂的电学问题时，画出电路图再根据电学有关规律进行解答，难度降低了．12.解：由图可知，当开关S闭合后，电压表测的是灯L2两端的电压，所以L2两端电压为2V；由于两灯串联，根据串联电路电压规律得U1=U-U2=6V-2V=4V．由于串联电路处处电流相等，所以通过两灯的电流相等，即I1：I2=1：1；因为I=，所以灯L1与L2的电阻之比：R1：R2=：=U1：U2=4V：2V=2：1．故答案为：4；2；2：1．由电路图可知，两灯泡串联，电压表测量L2两端的电压，则根据电压表示数可求得L2两端的电压，再根据串联电路的电压规律可求得L1两端的电压；由串联电路的特点可知通过两灯的电流关系．最后利用欧姆可求出两灯的电阻之比．解决此题的关键是根据串联电路的电压、电流规律以及欧姆定律进行分析，同时要特别明确电压表测量的对象．13.解：一节干电池的电压是1.5V；4节电池串联的电压为：U=4×1.5V=6V；故答案为：1.5；4；串．要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V；电池串联的电压电压每节电池电压之和．本题依据对生活中常见电压值的了解、电池串联的特点，可写出答案．14.解：（1）当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，电路处于短路状态；（2）若只闭合开关S2，电流经过L1、S2、L2回到负极，则小灯泡L1和L2是串联的，串联电路电流处处相等，总电压等于个用电器电压之和，故则I1=I2，U＞U1．故答案为：短路；串；=；＞．根据欧姆定律和电阻的串联、并联电路的特点以及电路状态来做出解答．本题考查了串联电路和并联电路的特点以及欧姆定律的应用，是一道中等题．15.解：由电路图可知，两电阻串联，电压表V2测电源两端的电压，电压表V1测R2两端的电压；因串联电路的总电压等于各分电压之和，且两个电压表的指针偏转位置相同，所以，电压表V2的量程为0～15V，分度值为0.5V，所以电源的电压U=9V；电压表V1的量程为0～3V，分度值为0.1V，所以R2两端的电压U2=1.8V；则电阻R1两端的电压：U1=U-U2=9V-1.8V=7.2V，因串联电路各处的电流相等，所以，由I=可得：电阻R1、R2的阻值之比：====。

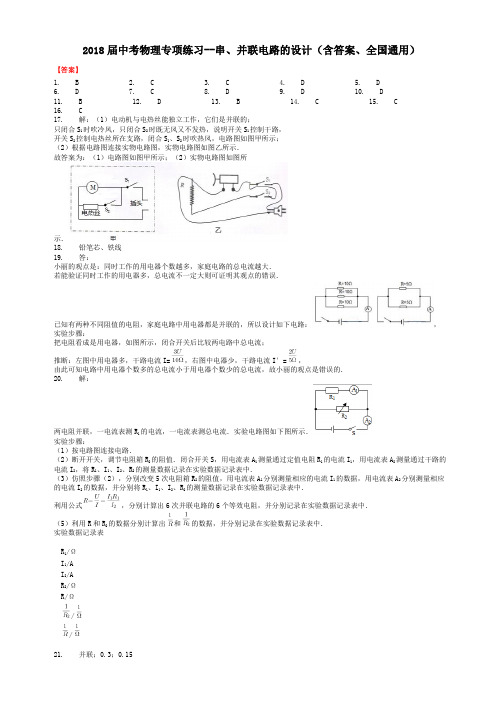

2018届中考物理专项练习--串、并联电路的设计（含答案、全国通用）【答案】1. B2. C3. C4. D5. D6. D7. C8. D9. D 10. D11. B 12. D 13. B 14. C 15. C16. C17. 解：（1）电动机与电热丝能独立工作，它们是并联的；只闭合S1时吹冷风，只闭合S2时既无风又不发热，说明开关S1控制干路，开关S2控制电热丝所在支路，闭合S1、S2时吹热风，电路图如图甲所示；（2）根据电路图连接实物电路图，实物电路图如图乙所示．故答案为：（1）电路图如图甲所示；（2）实物电路图如图所示．18. 铅笔芯、铁线19. 答：小丽的观点是：同时工作的用电器个数越多，家庭电路的总电流越大．若能验证同时工作的用电器多，总电流不一定大则可证明其观点的错误．已知有两种不同阻值的电阻，家庭电路中用电器都是并联的，所以设计如下电路：，实验步骤：把电阻看成是用电器，如图所示，闭合开关后比较两电路中总电流；推断：左图中用电器多，干路电流I=，右图中电器少，干路电流I′=，由此可知电路中用电器个数多的总电流小于用电器个数少的总电流，故小丽的观点是错误的．20. 解：两电阻并联，一电流表测R1的电流，一电流表测总电流．实验电路图如下图所示．实验步骤：（1）按电路图连接电路．（2）断开开关，调节电阻箱R2的阻值．闭合开关S，用电流表A1测量通过定值电阻R1的电流I1，用电流表A2测量通过干路的电流I2，将R1、I1、I2、R2的测量数据记录在实验数据记录表中．（3）仿照步骤（2），分别改变5次电阻箱R2的阻值，用电流表A1分别测量相应的电流I1的数据，用电流表A2分别测量相应的电流I2的数据，并分别将R1、I1、I2、R2的测量数据记录在实验数据记录表中．利用公式，分别计算出6次并联电路的6个等效电阻，并分别记录在实验数据记录表中．（5）利用R和R2的数据分别计算出和的数据，并分别记录在实验数据记录表中．实验数据记录表R1/ΩI1/AI2/AR2/ΩR/Ω//21. 并联；0.3；0.1522. 解：小灯泡和压缩机并联，压缩机与温控开关串联，灯泡与门控开关串联，如下图所示：23. 解：人坐在座椅上时，座椅开关闭合，指示灯亮，说明指示灯与座椅开关串联；将安全带插头插入插口时，指示灯灭，说明安全带开关与指示灯并联，将灯短路了；R0是保护电阻，应串联在电路中，保证不会出现电源短路，如下图所示：24. 解：由于左边空缺处和R1串联、右边空缺处与滑动变阻器R2串联，所以这两处不能连入电压表（否则电阻或变阻器不能正常工作），电压表可以接在中间空缺处；当左边空缺处接入电源、右边空缺处接入电流表时，这样电压表与滑动变阻器并联，电压表测滑动变阻器两端的电压，当滑片向右移动时，滑动变阻器连入的电阻变大，变阻器分得电压变大，即电压表示数变大；而电路总电阻变大、电流变小，电流表的示数变小，只有一个电表的示数变大，符合题意，电路图如图所示：25. 解：将主灯L1和辅灯L2并联连接，使其中每一个开关分别控制主和辅灯，如图所示：26. 解：（1）由于题目要求只连接一次电路，而且只给了一个开关，所以不能做到只用一只电压表来分别测出U0和U x，但串联电路电压关系U=U0+U x，这里U是电源电压．因此U0和U x两者中，用电压表测出其中一个电压；再通过开关的切换测出电源电压，就可得知另一个电压．根据以上考虑，可设计出电路图如图所示：（2）实验步骤：①闭合开关S0，断开开关S，读出电压表示数U x；②闭合开关S0、S，读出电压表示数U；③断开开关S0、S．（3）由（2）知：当开关断开时，电压表测的是电阻R x两端的电压，为U x；当开关闭合时，电压表测的是电阻R0和R x两端的总电压，为U；那么R0两端的电压为：U0=U-U x；由串联电路的分压规律可得：；则：电阻R x的表达式：R x=．27. 解：由题意可知，电动机和小灯泡并联，开关S1与小灯泡串联，开关S2与电动机串联，如下图所示：28. 解：两根“220V 400W”电热管，要设计为200W、400W、800W的加热电路，由P=可知，电源电压不变时，电功率越小，总电阻越大；反之，总电阻越小；则对应的电路依次应为两电热管串联、单根电热管、两电热管并联，则电路功率为200W时，电路图如下：；电路功率为400W时，电路图如下：；电路功率为800W时，电路图如下：．29. 解：由题知，两电阻的阻值相同，高温档的功率为低温档的2倍，电源电压一定，由P=可知，高温档电阻是低温档电阻的，所以，高温时只有一段电阻丝接入电路，低温时两段电阻丝串联即可满足要求，注意单刀双掷开关接A为低温档，接B为高温档，如图所示：．30. 解：由题意可知，照明灯与电动压缩机互不影响，能独立工作，它们是并联的；门控开关控制照明灯，它与照明灯串联，温控开关控制压缩机，温控开关串联在压缩机支路中，电路图如图所示：31. 解：由题意可知，当手动闭合S1时，指示灯亮起；骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，说明电动机和指示灯可以独立工作、互不影响即为并联；未闭合S1或骑行者未站立于踏板上，电动机都无法启动，说明S1控制干路，开关S2控制电动机，如图所示：．32. 解：只有当两个厕所的门都关上时，车厢指示灯才会发光，说明两个门（开关）同时控制电路，只有都关闭才会形成闭合的回路．因此两门（开关）应串联，电路图如图所示：．33. 解：因为干路中电流等于各支路电流之和，即1A，L2中的电流大约为0.5A，所以电流表A2的量程为0～3A；电流表A1的量程为0～0.6A；从电源正极出发，先把电源、开关、电流表A2、电流表A1、灯泡L1串联接入电路，再把灯泡L2串联后并联在电流表A1和灯泡L1两端，最后回到电源负极；然后根据实物电路图画出电路图，如下图所示：34. 解：电源是由三节蓄电池组成的，其电压为6V，电压表选用0～15V量程，与灯泡并联；滑动触片向右移动时，通过灯泡电流变大，则变阻器接入电路的阻值应变小，所以滑动变阻器的右下方接线柱与开关相连组成电路，如图所示：35. 解：当飞机严重左倾时，绿灯亮、电铃响，开关接a，绿灯与电铃接入电路；当飞机严重右倾时，红灯亮、电铃响，开关接b，红灯与电铃接入电路；由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如图所示：36. 解：电热器、电磁继电器动触点B与静触点C应串联接通电源组成工作电路；因水银是导体，所以温度计、电磁继电器里的电磁铁应串联接通电源组成控制电路；如图：37. 解：由题意可知，灯泡与S1串联后与开关S2并联，然后再与电源和电阻R串联组成电路，如下图所示：38. 解：（1）每个电阻的阻值为5Ω；1、3及2、4之间均为5Ω，说明若分别连接1、3或2、4时，电路中只有一个电阻；3、4间电阻为10Ω，说明1、2间应为2个电阻串联，1、2间的电阻为0，说明3、4之间应为导线直线相连；则首先分别将一个电阻连接在1、3及2、4之间；在靠近3、4的位置用导线将3、4相连，则可组成符合题意的电路；如下图所示：（2）酒精蒸发吸热，能使它附着的温度计温度下降；随着酒精的迅速蒸发掉后，受空气温度的影响，温度计的示数又会上升，直到和周围温度示数相同时，不再上升；如下图所示：（3）①在重力的作用下应该在竖直方向上静止，向右偏转，说明其受到了向右的力，由于小球与物体A都带正电，所以其向右偏转是由于同种电荷相互排斥造成的．②随着小球距离带电体A的距离在增大，发现小球在竖直方向上偏转的角度在减小，即其受到的作用力在减小，由此可以提出问题：电荷间的作用力大小与电荷间的距离有什么关系？故答案为：（1）电路图如上图所示；（2）如上图所示；（3）①同种电荷互相排斥；②问题：电荷间的作用力大小与电荷间的距离有什么关系？39. 2；1440. 解：①形状规则的物体的重心在它的几何重心，如图中点O，从O点起沿竖直向下的方向，画一条带箭头的线段，即重力的示意图，再从O点起，向右画出水平向右的推力；②根据折射定律可知：光从空气斜射入水中时，折射角小于入射角，折射光线和入射光线分居法线两侧，即可画出折射光线；③根据右手螺线定则判断出电流的方向和螺线管的N极；④根据并联电路的特点以及电路的特点可知：如果上面的方框内是开关，则闭合方框内的开关就把上面的灯泡短路，故上面的方框内为电源，下面为开关．如图：41. 0.22；0.2242. 解：根据题意可知，只要有窗户没关好（即此时装在未关好窗户上的开关处于断开状态），指示灯就会发光；当窗户关好时，对应的指示灯被短路，指示灯不发光．电路设计如图所示：43. 解：经分析可知，红灯和绿灯并联，开关S1与红灯串联，开关S2与绿灯串联，如下图所示：44. 解：根据要求，L1与L2并联，且电流表测量通过L2的电流，S是总开关，按照电流的流向将总开关、电流表、L2串联连接在电源上，然后将L1并联在电流表和L2两端，注意连接实物，连线不可相交，如图所示：45. 解：用一滑动变阻器与台灯的灯泡串联，通过改变滑动变阻器接入电路的阻值，从而改变串联电路的总阻值，在电源电压不变的情况下，电路的电流就会不断变化，灯泡消耗的电功率不断变化，其亮度不断变化；同时电路中应串联一个开关．电路图如图所示：46. 照明灯的实际功率太小，不足以使灯发光47. 解：从正极流出，经过开关S开始分支，一支经开关S1、L1回到负极；一支经S2、L2回到负极；还有一支经L3回到负极，如图：；．48. a；方案a火线接开关后，与电灯连接，方案b、c电灯可能被直接连接到火线上，存在安全隐患49. 解：（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图甲：（2）由于物体M和传送带一起匀速运动，相对静止，所以M不受摩擦力的作用，只受重力和支持力的作用；G=mg=2kg×9.8N/kg=19.6N．如图乙所示：（3）将电动机和下触点串联组成工作电路，将R1和电磁铁串联接入控制电路；电路如图丙所示；50. 解：（1）实验电路图：如图所示；（2）实验步骤：①按照电路图连接电路，滑动变阻器接入电路电阻最大，电阻箱接入电路电阻为R．将R和定值电阻的阻值R0记录在表格中．②闭合开关S1和S2，用电压表测出电阻箱两端的电压U1，将U1的测量数据记录在表格中．③闭合开关S1和S3，用电压表测出电阻箱和定值电阻两端的电压U2．将U2的测量数据记录在表格中．④再分别改变3次电阻箱接入的电阻R．闭合开关S1和S2，改变滑动变阻器接入电路的电阻，使电阻箱两端的电压始终为U1不变．将R的阻值记录在表格中．并仿照步骤③，用电压表测出各次相应的U2，将U2的测量数据记录在表格中．⑤利用公式P=U1I1=和测量数据，计算电阻箱的电功率P，将P的数值记录在表格中．（3）实验数据记录表格：R/ΩR0/ΩU1/VU2/VP/W【解析】1.解：由题意可知，开关S1和S2相互影响、不能独立工作即为串联．A．由电路图可知，三开关闭合后，电动机工作，断开S1和S2中的任何一个开关时，电动机仍工作，故A不符合题意；B．由电路图可知，三开关闭合后，电动机工作，断开S1和S2中的任何一个开关时，电动机均不工作，故B符合题意；C．由电路图可知，三开关闭合后，电动机不工作，断开开关S1时，电动机工作，故C不符合题意；D．由电路图可知，三开关闭合后，电动机不工作，断开开关S2时，电动机工作，故D不符合题意．故选B．由题意可知，在行驶中（开关S闭合）用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明开关S1和S2不能独立工作、相互影响即为串联，据此进行解答．本题考查了串并联电路的设计，根据题意得出开关S1和S2的连接方式是关键．2.解：由题意可知，电动机和灯泡可以独立工作，因此电动机和灯泡并联连接；不玩时，只需要将S1断开，由此可知，S1在干路上，故C项符合要求．故选C．并联电路中各用电器可以单独工作，互不影响，支路开关控制该支路上的用电器，干路开关控制整个电路中的用电器，据此分析即可．本题考查并联电路的特点，解决此类电路图分析问题时，首先要正确分析电路的连接方式，然后注意开关的作用．3.解：A．由电路图可知，两开关与灯泡和R0串联，白天光控开关断开，有声响时感应灯不会亮，故A不符合题意；B．由电路图可知，两开关并联后再与灯泡和R0串联，白天有声响时感应灯亮，无声响时感应灯不亮，晚上无论有无声响感应灯都亮，故B不符合题意；C．由电路图可知，S光与灯泡L并联后再与S声、R0串联，白天有声响时感应灯亮，无声响时感应灯不亮，晚上无论有无声响感应灯都不亮，故C符合题意；D．由电路图可知，S声与灯泡L并联后再与S光、R0串联，白天无论有无声响时感应灯都不亮，晚上无声响时感应亮，有声响时感应灯不亮，故D不符合题意。

2018 届中考物理专项练习-- 依照实物画电路图一、单项选择题 (本大题共 3 小题，共 6.0 分 )1.某同学依照图所示的实物图画出电路图，则图中所画电路图正确的选项是（）A. B. C. D.2.图为一实物电路连结图，图中是某同学所画出其对应的电路图，正确的选项是（）A. B. C. D.3.如图是一个实物图，请选出对应的电路图（）A. B. C. D.二、填空题 (本大题共 2 小题，共 4.0 分 )4.以下列图的是“用滑动变阻器改变灯泡的亮度”的实验电路．要求 L1与 L2工作互不影响，滑动变阻器只控制 L1的亮度，且滑片 P 向左滑动时 L1变亮．请你用铅笔画线表示导线完成电路的连结，并在虚线方框中画出对应的电路图．连结电路时开在应处于______ 状态，变阻器的滑片应处于______ 端（ A 或 B）．5.小园用滑动变阻器改变电路中的电流时，正确连结好以下列图的实物图，并画出与实物图相对应的电路图；在闭合开关前，伙伴小苹提示她图所画的电路图有不对应之处，请您指出：① ______；② ______．三、作图题 (本大题共31 小题，共155.0 分 )6.依照实物图在方框内画出它的电路图。

7.据图所示的实物电路图，在右侧的虚线框内画出与它对应的电路图．8.请依照实物连结图 1 在方框内画出对应的电路图2．9.依照实物图画出电路图．10.以下列图，请依照实物连结图，在方框内画出与之对应的电路图．11.依照实物图，在右侧方框中画出相应的电路图．12.以下列图，请你依照实物连结图，在虚线框内画出电路图．13.依照某电路的表示图，请在虚线框内画出这个电路的电路图．14.照实物图所示，要求滑动变阻器的滑片向右搬动时小灯泡变亮，电压表测小灯泡L 的电压．（1）请按要求连结实物图；（2）请依照实物图在虚线框中画出对应电路图．15.依照供应的实物图画图相应的电路图．16.在图2方框内画出电路图画出如图 1 所示实物的电路图．17.依照以下列图的实物连线图，画出对应的电路图．18.请依照图中所示的实物图，在方框内画出对应的电路图．19.请依照图中所示的实物图，在虚线框中画出对应的电路图．20.据图 1 所示的实物图，在图 2 的方框内画出电路图（要求电器元件一一对应）．21.将如图的元件连结起来，使灯泡 L1与 L2并联，电流表 A1测 L1的电流，A2测 L1和 L2的总电流，开关控制两盏灯，并在方框中画出电路图．（白色的为负接线柱，经过每个小灯的电流都约为）22.依照实物图画出其电路图．23.在虚线框内将以下列图的实物电路改画成电路图．24. （ 1）如图为了使投影仪发出的竖直向上的光经平面镜反射后，反射光辉与入射光辉夹角成120 °射到屏幕上，请你画出平面镜的安装地址，并注明与水平面成多大角度？（ 2）图是某种手电筒的剖面图，请依照实物剖面图，在虚线框中画出这种手电筒的电路图．25.作图题（1）依照电路图连结实物图：（2）以下列图，用导线将这些电路元件连结起来组成电路，并画出电路图．26.请在方框内画出以下列图的实物电路的电路图．27.依照实物图，在方框内画出电路图28.依照图所示的实物图，画出相应的电路图29.依照实物图，在右侧空白处画出电路图．30.以下列图是我们平常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助资料组成，请在方框内画出它基本电路的电路图．31.依照电路实物图画出电路图．32.完成以下作图（ 1）请将如图 1 实物图对应的电路图画在图 2 的虚线框内（ 2）请按图 3 的电路图正确连结图 4 的实物图（电表都采纳小量程）33.请在下面虚线框中画出其对应的电路图．34.请在虚线框内画出以下列图的实物图的电路图．35.请在图 2 方框内画出图 1 所示的电路图．36.依照图 1 实物图在图 2 中画出电路图四、计算题 (本大题共 4 小题，共32.0 分 )37.如图 1 所示是用电流表测量电流的实物连结图，请按要求回答：（ 1）请在图 2 中画出图 1 的电路图；（ 2）图 1 中电流表测量的是经过灯泡______的电流；（ 3）若是电流表的示数如图 3 所示，则电流表测出的电流是______A；（ 4）若是要用电流表测经过L1和 L2的总电流，且只赞同搬动一根导线，应将导线 ______的右端接在电流表的 ______接线柱上（选填“ a、”“ b、”“ c或”“ +、”“-”）．38. 某实验小组的同学用图 1 所示的器材测量小灯泡电功率．已知待测小灯泡额定电压为，小灯泡的额定功率估计在 1.2W 左右．用笔画出导线完成电路的连结，并在如图 2 的框内画出相应的电路图39.（ 1）在图 1 中画出反射光辉并标出反射角．（ 2）依照图 2 所示的实物电路，在答题卡相应地址画出对应的电路图．（ 3）图 3 中的小球碰到了重力、绳子的拉力和墙壁的支持力作用．；在闭合开关40. 小园用滑动变阻器改变电路中的电流时，正确连结好如图甲所示的实物图，并画出与实物图相对应的电路图（如图乙所示）前，伙伴小苹提示她所画的电路图有不对应之处，请您指出：① ______ ；② ______ ．2018 届中考物理专项练习 -- 依照实物画电路图（含答案、全国通用）【答案】1.D2.C3.D4.断开； B5.电源正负极画反了；滑动变阻器的滑片没有画在阻值最大处6.解：从电源正极流出，经过开关后开始分路，一支经过电流表和L1，另一支经过灯泡L2，会合后回到电源负极，以下列图：7.解：从电源正极开始，依次连结开关、灯泡、电流表回到负极，以下列图：8.解：由实物图知，两灯泡串通，由电源的正极出发，依次连结两个灯泡、开关，回到电源的负极，以下列图：9.解：由实物图可知，两灯泡并联，开关位于干路控制整个电路，电流表与L1串通，电路图以下列图：10.解：电流从正极出发，经开关 S、滑动变阻器、定值电阻、电流表回负极，电压表并联在定值电阻两端，以下列图：11.解：由实物图可知，电流从电源正极流出，依次经过开关、灯泡、电流表、滑动变阻器，最后回到电源负极，再把电压表并联在灯泡、电流表、滑动变阻器的两端即可．电路图以下列图：．12.解：从电源正极开始分路，一路经过灯泡 L1、S1，另一路经过 L2、S2，两支电流会合回到电源负极．以下列图：13.解：由实物图可知，从电源正极开始分支，一支经过开关S2、灯泡L1，另一支经过L2，尔后共同经开关S1回到电源负极．以下列图：．14.解：（ 1）滑动变阻器的滑片向右搬动时小灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串通，因电源电压为3V，故电压表采纳小量程与小灯泡L 并联，以下左所示：（2）依照实物图画出电路图，以下右所示：答：实物图如上左所示；电路图如上右所示．15.解：由实物电路图知，灯泡与电流表串通，电压表与灯泡并联，开关控制整个电路，电路图以下列图：16.解：由实物图可知，电流从正极出发经灯泡、电流表、开关回到电源负极，再把电压表并联在灯泡两端即可，电路图以下列图：17.解：电流从电源正极开始分支，一支经灯泡L1，另一支经开关 S2、灯泡 L2，尔后两支会合共同经过开关S1回到电源负极．以下列图：18.解：依照电流的流向，电流从电源正极流出，依次经过开关S、电流表A2，尔后分支，一支经灯泡L1，另一只经灯泡L2、电流表A1，会合后回到电源负极，以以下列图所示：．19.解：由实物电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测 L2支路的电流；先画出电源，从正极开始依次画出开关S、电流表 A2、灯 L1回到电源的负极，尔后将灯L2和电流表 A1串通后并联在灯L1的两端，以以下列图所示：20.解：由实物图可知，电源、开关、滑动变阻器、灯泡组成的电路，电压表测量灯泡电压，电流表测量灯泡电流．电路图以下列图：21.解：因为干路中电流等于各支路电流之和，即1A，L2中的电流大体为 0.5A ，因此电流表 A2的量程为 0～ 3A；电流表 A1的量程为 0～0.6A ；从电源正极出发，先把电源、开关、电流表A2、电流表 A1、灯泡 L1串通接入电路，再把灯泡L2串通后并联在电流表A1和灯泡 L1两端，最后回到电源负极；然后根据实物电路图画出电路图，如下图所示：22.解：电流从正极出发，经过开关开始分支，一支经灯泡L2，另一支经灯泡L1、电流表，尔后两支会合，回到电源负极．以下列图：．23.解：由实物电路图可知，灯 L1与 L2并联，开关 S1控制整个电路，开关 S2控制灯泡L2，电路图以下列图：．24.解：（ 1）已知反射光辉和入射光辉夹角为120°，因为反射角等于入射角，因此反射角和入射角都为60°；画出入射光辉和反射光辉夹角的角均分线，即为法线，过交点做法线的垂线，即为平面镜的地址；由图可知，已知入射光辉竖直向上入射，因此平面镜与水平线的夹角为 60°；（ 2）用导线将电源、开关以及灯泡按次连结起来；以下列图25.解：（1）由图 1 电路图知，两灯泡、开关串通，先连结电源，再依次连结各元件即可，以下列图：（2）由图 2 实物知，要组成电路，将电源、开关和灯泡依次连结即可，再由实物连结画出电路图，以下列图：．26.解：电流从正极开始分支，一支经左边灯泡，另一支经左边开关、右侧灯泡，尔后两支会合共同经过右侧开关回到电源负极．如图所示：27.解：从电源正极经过开关、灯泡L1、灯泡L2、电流表回到电源负极，电压表并联在L1两端，以以下列图所示：28.解：由实物图可知，电流从电源正极出发后分为两支，一支经开关S1、灯泡 L1；另一支经开关S2、灯泡 L2，尔后共同回到负极．因此两只灯泡并联，开关S1控制灯泡L1，开关 S2控制灯泡L2．电路图以下：．29.解：由实物图知，此电路是并联，电流有两条路径，电流从电源正极流出分成两支：一支经过S2→L2→S1回到电源负极；另一条经过L1与经过L2的电流会合后经S1回到电源负极．电路图以下列图：．30.解：如图：依次连结电源、开关、电动机，组成电路．31.解：由实物电路图知，灯泡L2、L3串通后与 L1并联，开关S1控制干路，S2控制L1支路，据此作出电路图以下列图：．32.解：（ 1）从电源正极出发，分成两条支路，一路经过灯泡L1、开关S2、另一路经过L2和开关S1，尔后共同回到电源负极；以下列图：；（ 2）由电路图知，从电源正极连起，依次连结开关、L2、 L1、电流表，最后到电源负极，最后把电压表并联在L2两端即可，以下列图：．33.解：由图知，电流从电源正极流出后，经过电流表分成两支，一支经过R1、 S2，一支经过S1、 R3，电流会合后经过R2回到电源负极，S3并联在R2的两端电压，电压表并联在S1、 R3的两端，由此画出电路图以下列图：．34.解：由实物电路图知，两灯泡并联，电流表测干路中电流，开关S控制L1，据此作出电路图以下列图：．35.解：从正极开始经开关S1分支，一支路经灯泡L1；另一支路经灯泡开关S2、L2，尔后两路会合回到负极．以以下列图所示：．36.解：由实物电路图知，两灯泡串通，电压表V1测灯泡L1两端电压，电压表V2测两灯泡的总电压，据此作出电路图以下列图：．37.L2； 1.4 ； b； -38.解：（ 1）因为灯泡的额定电压为 3.8V ，故电压表选择0～ 15V 的量程；由P=UI 可知，灯泡的额定电流约为：I==≈，故电流表选择0～ 0.6A 的量程；将灯泡、电流表滑动变阻器串通连结，电压表并联在灯泡两端，以以下列图所示：（2）从电源的正极依次串通开关、灯泡、电流表以及滑动变阻器回到负极，电压表与灯泡并联，以以下列图所示：39.解：（1）先过入射点垂直平面镜作出法线，再依照反射角等于入射角在法线的右侧画出反射光辉，入射光辉与平面镜的夹角为30°，因此入射角为 90° - 30°=60°，故反射角也为60°．（ 2）电流从正极出发经开关、灯泡L2、灯泡L1，回到电源负极．电压表并联在L1两端，以下列图：（3）小球碰到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；物体受多个力作用时，作用点放在物体的重心．40.电源正负极画反了；滑动变阻器的滑片没有画在阻值最大处，③滑动变阻器画在拐角处【解析】1.解：实物图可知，两灯并联，一个开关控制干路，一个开关控制下面的灯泡所在支路．A、图中电路图两灯串通，与实物图不吻合；B、图中电路图两灯并联，两开关都在干路上，与实物图不吻合；C、图中电路图两灯并联，有三个开关，与实物图不吻合；D、图中电路图两灯并联，干路和支路上各有一个开关，与实物图吻合．应选 D．先解析实物图的连结情况，再依照各选项作答．此题观察依照实物图画电路图，重点是理解电路中各个用电器的连结方式．2.解：由实物电路图可知，灯L1与 L2并联，其中S 控制 L1所在的支路，因为 A 图是两灯串通、 B 图 S 在干路上、 D 图 S 控制 L2，因此 ABD错， C 图正确．应选 C．解析实物图的结构，明确电路元件的连结方式、开关所处的地址以及控制的灯，据此选择正确的选项．此题观察了依照实物连结图确定相应的电路图，解析电路结构、明确各电路元件的连结方式是正确解题的重点．3.解：从实物图中能够看出，两只灯泡并联，开关控制一只灯泡．A、两灯串通，不合题意；B、开关闭合后一只灯泡被短路，不合题意；C、两只灯泡并联，开关控制干路，此题要求开关控制支路，不合题意．D、两只灯泡并联，开关控制其中一只灯泡，吻合题意；应选 D．从实物图中能够看出，两只灯泡并联，开关控制一只灯泡．此题观察依照实物图选择电路图，重点是理解电路中各个用电器的连结情况，依照实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．4.解：使滑动变阻器的 A 接线柱与电源正极相连，上方任一接线柱与灯泡的左接线柱相连；实物图以下列图：依照实物图可知，电流从电源正极开始分支，一支经过滑动变阻器和灯泡L1，另一支经过L2，尔后两路共同经过开关回到电源负极，电路图以以下列图所示：；为了保护电路，连结电路时开在应处于断开状态，变阻器的滑片应处于最大值 B 端．故答案为：见上图；断开；B．滑动变阻器调治灯泡L1的亮度说明滑动变阻器与灯泡L1串通，当滑片 P 向左搬动时灯泡L1变亮说明接入电路的电阻变小，即滑动变阻器的左下方接线柱必需接入电路中、任意上方接线柱接入电路中；据此连结实物图和画出电路图．连结电路时开在应处于断开状态，变阻器的滑片应处于最大值处．此题观察实物图的连结、依照实物图画电路图的能力和连结电路中的注意事项，重点理解题意的要求，知道电路中各个用电器的连结方式，难点是滑动变阻器的连结．5.解：从图中能够看出①电流从正极出发，先经过开关，再经滑动变阻器、电流表，灯泡回负极，但图中电源正负极画反了；②由实物图可知，滑动变阻器的滑片在阻值最大处，但电路图中滑动变阻器的滑片没有画在阻值最大处；故答案为：①电源正负极画反了；②滑动变阻器的滑片没有画在阻值最大处．依照滑动变阻器的使用规则和电源的极性去判断．此题观察了电流表和滑动变阻器的使用规则，也能很好的从侧面认识学生实验着手能力，培养学生慎重的科学态度．6.两个灯泡并联，开关S 控制整个电路，电流表测量L1电流，依照实物图画出电路图。

2018 初三物理中考复习家庭电路专项训练1. 对家庭电路的安装过程，下列要求正确的是( )A．按照进户线→电能表→总开关→熔断器→用电器的顺序安装B．控制各灯具的开关都应装在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地2．关于家庭电路中的保险丝(熔断器)，下列说法中错误的是( )A．保险丝的熔点较低、电阻率较大B．当电流过大时，保险丝能自动切断电路C．不能用铜丝代替保险丝D．保险丝不能用带有保险装置的空气开关代替3. 如图所示是家庭电路的一部分，下列说法正确的是( )A．元件“1”是电能表，“2”是熔断器，“3”是闸刀开关B．元件“1”“2”“3”的正确连接顺序是“2”“1”“3”C．图中元件连接完全正确D．元件“3”应并联在电路中4. “安全用电，珍爱生命”是同学们应有的意识，小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法不正确的是( )A．在①位置安装电能表 B．在②位置安装空气开关C．在③位置安装漏电保护器 D．在④位置安装漏电保护器5. 家庭电路中空气开关的主要作用是( )A．保持电路的电压不变 B．可以节省电能C．保证用电器功率不变 D．当电路中电流过大时自动切断电路6. 某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。

对此电路，下列说法正确的是( )A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替7. 在家庭电路中，从进户线起连接顺序正确的是( )A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座8. 关于家庭用电，下列说法错误的是( )A．家庭电路中往往配有三根导线，分别为相线、中性线和保护接地线B．家庭配电箱主要由电能表、电源总开关、漏电保护器等组成保护作用D．楼道中声光控开关中的声控传感元件和光控传感元件是并联的9. 下列说法正确的是( )A．进户线是火线和地线 B．电能表的标定电流为20 AC．空气开关相当于保险丝的作用 D．电能表与空气开关并联10. 如图所示为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是( )A．空气开关 B．二孔插座 C．带开关的灯泡 D．三孔插座11. 小红家的电路进户总开关上安装着漏电保护器。

专题训练(二) 电路图与实物图的画法、电路纠错►类型一根据电路图连接实物图1．如图Z－2－1所示的电路图，与图Z－2－2所示实物图对应的是( )图Z－2－1图Z－2－22．如图Z－2－3所示，请按照图甲所示电路图把图乙中的实物连接起来．图Z－2－33．如图Z－2－4所示，按图甲所示电路图，将图乙所示实物电路连接完整．图Z－2－44．如图Z－2－5所示，请对照电路图连接实物图．图Z－2－55．如图Z－2－6所示，请对照电路图，连接实物图．图Z－2－66．[2016·永州] 请根据下表中给出的信息，用笔画线代替导线将图Z－2－7中实物图补充连接成完整电路．图Z－2－7►类型二根据实物图画电路图7．图Z－2－9中的电路图与图Z－2－8中的实物图相对应的是( )图Z－2－8图Z－2－98．如图Z－2－10所示，请按图中的实物图，画出对应的电路图．图Z－2－109．在虚线框内画出与图Z－2－11所示的实物电路相对应的电路图．图Z－2－1110．根据图Z－2－12中的实物图，在虚线框中画出对应的电路图．图Z－2－12►类型三电路连接改错11．如图Z－2－13所示的电路，开关S闭合后，电路为________(选填“通路”“断路”或“短路”)．要使两灯串联，只要拆除导线________(选填“a”或“b”)即可．要使两灯并联，应将导线c改接在________________即可．图Z－2－13 图Z－2－1412．如图Z－2－14所示，闭合开关后，两个灯泡的发光情况是______________________．要使电路中两灯串联，只要拆除导线________即可．要使电路中两灯并联，只要将导线________与L2相连的一端改接到L2的另一端即可．13．如图Z－2－15所示，若使灯L1与L2并联，开关S只控制灯L1，则线头M应接在________点上．若使灯L1与L2并联，开关S同时控制灯L1、L2，则线头M应接在________点或________点上．(均选填图上代表接线点的字母)图Z－2－1514．如图Z－2－16所示的电路，在某些接线柱间去掉或接上一些导线，可使三个电灯分别串联和并联，那么：图Z－2－16(1)成为串联最简单的方法是_______________________________________________．(2)成为并联最简单的方法是__________________________________________．15．如图Z－2－17所示实物图中有一处连接错误，请在错误的导线上打“×”，使开关为电路的总开关，并在虚线框中画出电路图．图Z－2－17教师详解详析1．A[点评] 本题由教材P69习题2改编而来，将教材中的作图题改编成了选择题，降低了难度．2．如图所示3．图略4．如图所示5．如图所示6．[导学号：29762056]如图所示7．D8．如图所示9．如图所示10．如图所示11．短路b L2或L1的左端12．L1不发光，L2发光c b13. A B C14．[导学号：29762057](1)拆掉C、G之间的导线(2)用导线将F、H两点连接起来15．如图所示。

电学作图题课后作业1．在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求电键S闭合后，电路能正常工作．2．用笔画代替导线完成图1中电路的实物连接．要求：两灯串联，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压；并在图2方框内画出电路图．3．如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入．4．综合作图﹣﹣家庭电路：如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座．请把电路连接完整．5．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺旋管，当开关S闭合时，发现小车向右运动，请在图中标出电源的正负极，通电螺线管的N、S极和A点处磁感线的方向．6．闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出螺线管上导线的绕向．电学作图题参考答案1．解：根据串联特点可知，滑动变阻器与灯泡应是串联连接，则左边或右边的空缺处应是电源和电流表，中间的空缺处应是相当于开路的电压表，故答案如下：2．解：将两灯串联，因电源电压为3V，所以两电压表选用小量程，将一个电压表并联的电源两端的，另处一个电压并联在另处一个灯泡两端，注意电压表正负接线柱的连接，如下左图所示：3．解：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如下图所示：4．解：（1）由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏日光灯L1和L2并联，开关接在干路上同时控制两盏灯泡：（2）首先辨别上面三根线地线、火线、零线．两孔插座接法：左孔接零线，右孔接火线；（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．如图所示：5．解：从图可知，条形磁铁的右端是S极，左端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极；根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极；在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向右．如图所示：6．解：由磁极间的相互作用规律可知，通电螺线管的右端为N极，左端为S极．根据安培定则，伸出右手使大拇指指向通电螺线管的N极（即螺线管的右端），则四指弯曲的方向为电流的方向，结合电流由螺线管的左端流入画出绕线方法，答案如图所示：。
