人教版九年级物理全一册电路图和实物图的互画互连专题训练(含答案)

第十五章专题训练画电路图连接实物图1．根据图甲所示的实物图在图乙中画出电路图。

2．根据图所示的实际电路，在虚线框内画出电路图。

3．如图所示，按照图甲所示的实物图，在虚线框中画出电路图。

4．请根据图甲所示电路在右边虚线框内画出相应的电路图。

5．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡6．根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）7．如图所示，有两只灯泡L1和L2，还有电池、开关。

现要求将灯泡L1和L2并联起来，并用开关控制两个灯泡。

请将图中的实物元件连接起来，并在虚线框内画出对应的电路图。

8．根据左边的实物图，在右边虚线框内画出相应的电路图。

9．根据电路图连接电路，请用笔画线代替导线将图乙连好。

10．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

11．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）12．根据图甲所示的电路图，将图乙的实物电路连接完整。

13．根据如图1所示的电路图，用笔画线将图2中各元件连接起来（导线不许交叉，电流表用0~3A量程）。

14．请在图中用笔画线代替导线连接电路，要求：两灯并联，开关S同时控制两盏灯泡，导线不允许交叉。

15．用笔划线代替导线，将图中的电路连接完整。

要求：两灯串联，电路中电流约0.5A。

16．在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A1的示数为0.9A，电流表A2的示数为0.3A。

则：根据图甲在图乙的实物图上用笔画出连接线，连接线不要交叉。

17．在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，请你把如图中各元件符号连接成符合上述设计要求的电路图。

18．如图所示，是某景区自动扶梯的部分电路图，其利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路自动扶梯，只需在白天且有人时才开启。

专题训练实物图和电路图的互画、电路的识别类型一根据实物图画电路图1．根据如图1所示的实物图画出对应的电路图。

图12．根据如图2所示的实物电路，在虚线框内画出电路图。

图23．如图3所示是两个灯泡的连接情况，请画出对应的电路图。

图34．请根据如图4所示的实物连接图，在虚线框内画出对应的电路图。

图4类型二根据电路图连接实物图5．如图5所示，图甲是玩具电风扇的电路图，请在图乙中连接它的实物电路。

图56．按照图6甲所示的电路图，将图乙中的实物连接起来，连线不能交叉。

图67．按照图7甲所示的电路图，将图乙中的实物电路连接完整。

图78．根据如图8甲所示的电路图，将图乙中的实物连接起来，连线不能交叉。

图8类型三根据题意连接电路(画电路图)9．根据以下要求，设计电路，将设计好的电路图画在虚线框中，并在图9中用笔画线代替导线连接相应的实物电路。

要求：(1)只闭合S1时，红灯发光，绿灯不发光；(2)S1、S2都闭合时，两灯都发光；(3)只闭合S2时，两灯均不发光。

图9类型四电路的识别10．如图10所示，闭合开关，下列电路图中两灯属于串联的正确电路是( )图1011．如图11所示的电路图中，闭合开关，两灯属于并联的正确电路是( )图1112．[2018·常州] 小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图12所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是( )图12A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联13．如图13所示，闭合开关，图甲中的两盏灯是________联的；图乙中的两盏灯是________联的；图丙中的两盏灯是________联的；图丁中的两盏灯是________联的。

给我一个支点，可以撬起整个地球。

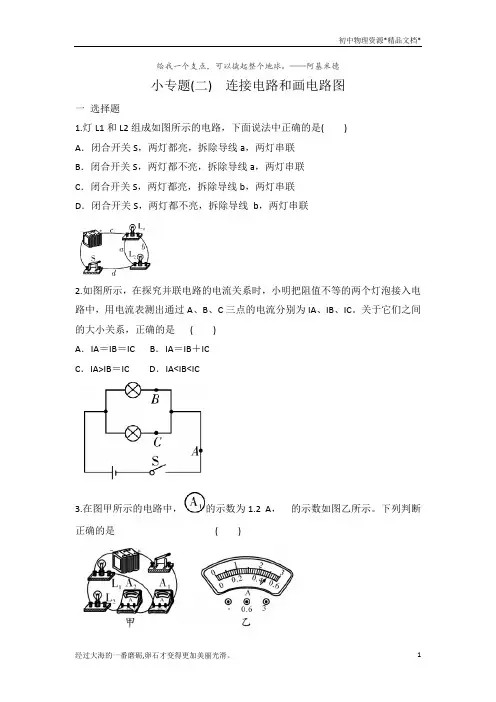

——阿基米德小专题(二)连接电路和画电路图一选择题1.灯L1和L2组成如图所示的电路，下面说法中正确的是()A．闭合开关S，两灯都亮，拆除导线a，两灯串联B．闭合开关S，两灯都不亮，拆除导线a，两灯串联C．闭合开关S，两灯都亮，拆除导线b，两灯串联D．闭合开关S，两灯都不亮，拆除导线b，两灯串联2.如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。

关于它们之间的大小关系，正确的是()A．IA＝IB＝IC B．IA＝IB＋ICC．IA>IB＝IC D．IA<IB<IC3.在图甲所示的电路中，的示数为1.2 A，的示数如图乙所示。

下列判断正确的是()A．通过L1的电流为0.7 AB．通过L1的电流为1.2 AC．通过L2的电流为1.2 AD．通过L2的电流为2.5 A4.如图所示，当只闭合S1时，电流表的示数I1＝0.2 A，当S1、S2都闭合时，电流表的示数变化了0.3 A，此时干路中的电流为I2，则()A．I1∶I2＝2∶3B．流过L2灯的电流为0.3 AC．流过L1、L2的电流之比为2∶5D．S2由闭合变为断开时，流过L1的电流变大5.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。

已知通过R1和R2的电流分别为4 mA和10 mA，则通过R3的电流可能是()A．4 mA B．6 mA C．10 mA D．16 mA二非选择题1．根据如图所示的电路图，用笔画线表示导线，将元件连接起来。

2．用笔画线将图中的器材连成电路。

(要求：若其中一个灯泡烧坏，另一个灯泡也不会发光)3．根据如图所示的电路图，用笔画线表示导线，将元件连接起来。

4．根据如图所示的电路图，用笔画线表示导线，将元件连接起来5．如图是小明连接的一个电路，请画出对应的电路图。

6．根据实物连接图，画出对应的电路图。

人教版九年级物理第十五章《电流和电路》专题电路图与实物图的相互转换同步练习含答案专题1 连接实物图1.用笔画线将图中的器材连成电路.(要求:若其中个灯泡烧坏,另一个灯泡也不会发光)2.将图中的L1、L2组成并联电路,开关S控制两盏灯。

3.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路4.(广西中考)根据如图所示的电路图,用笔画线表导线,将元件连接起来专题2画出电路图5.请在如图的两个虚线框内填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路6.(兰州中考)根据如图所示的实物连线图,画出对应的电路图.(要求连线横平竖直,尽量使电路图简洁美观)7.在虚线框里画出如图所示实物图的电路图8.为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯.夜晚,当有人走动发出声音时,电路接通,灯亮;经过一两分钟后,开关内部的延时装置就把电路断开,灯灭.白天,无论发出多大的声音,灯也不亮.请将图中的器材连成符合楼道灯要求的电路.专题3综合提升9.左图所示电路与右图的实物图相符的是( )10.如图所示,使用一个开关同时控制两盏灯的亮图请用两种不同的方法在图甲和图乙中连接实物图,注意不要涂改,导线不要交叉,并在右侧虚线框中画出对应的电路图11.根据如图所示的电路,请在虚线框中画出这个电路的电路图12.为了测量一只阻值约为20Ω的电阻R的精确阻值小芳把三节干电池串联起来作为电源,连成如甲图所示的电路（1）电路中有两处连接错了,请你在接错的导线上打“×”,并用笔画线代替导线,画出正确的连线(2)在图乙所示的虚线框内,根据改正后的实物电路画出电路图13.(烟台中考)如图是一个简易“表决器”,“赞成”时,绿灯亮:“反对”时,红灯亮;“弃权”时,绿灯红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关,表决时,按下哪个按钮,对应的灯就亮;不按时,两灯均不亮,请画出符合要求的电路图14.根据以下要求,设计电路,将设计好的电路图画在方框中,并在图中用笔画线代替导线连接相应的实物(1)只闭合S1时,红灯发光,绿灯不发光; 电路.要求:(2)S1、S2都闭合时,两灯都发光(3)只闭合S2时,两灯均不发光15.(永州中考)请根据下表中给出的信息,用笔画线代替导线将图中实物图补充连接成完整电路16.甲图是电吹风的电路图,乙图是电路元件实物图,选择开关绕O点转动,可分别置于OAB、OBC、OC三个位置,使电吹风分别处于“热风挡”“冷风挡”“停止”三个状态.请根据甲图的电路图将乙图的实物电路图补充完整。

画电路图、实物连接专题练习
1、根据左边的实物图在右边方框内画出对应的电路图，要求连线要横平竖
直，尽量使电路图简洁美观,并标出开关闭合后的电流方向。

①
②
③
L1
L2
④
⑤
2、根据左边电路图用笔划线代替导线，将右边所示的实物图连接起来，连接导线不能交叉。

①
②③④
3、下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ ,把图中错误的导线打“×”，加以改正，试在方框中画出改正后的电路图，并指出这个电路的连接方式： 。

4、根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且
让S 1控制L 1，让S 2控制L 2，S 3接在干路上，并在右边画出它的电路图。

A B C D
a
b S 1 S 2 S 3 ⑤
5、某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图，并把实物连接成电路。

6、小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。

请你把图中的各元件符号连接成符合上述设计要求的电路图。

红灯 绿灯
前门 后门。

人教版九年级物理全一册第十五章专题训练画电路图连接实物电路1．（2021·湖南岳阳·九年级期中）请根据实物图在方框中画出电路图。

2．（2021·湖南·新田县云梯学校九年级期中）如图所示是小明探究并联电路中开关的作用连接的实物电路，请你在虚线框内画出相应的电路图。

3．（2021·四川省遂宁市第二中学校九年级期中）试根据实物图在虚线框内画出它的电路图，并在图上标出S1、S2、S3、L1、L2．4．（2021·云南昭通·九年级期中）在虚线框内画出如图所示的实物电路的电路图．5．（2021·山东德州·九年级期中）按图甲所示的电路，在方框内画出电路图。

6．（2021·湖南·永顺县教育科学研究所九年级期中）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）7．（2021·湖南·衡阳师范学院祁东附属中学九年级期中）请根据如图所示的实物图，在虚线框内画出对应的电路图。

8．（2021·湖南怀化·九年级期中）请你对照下面的电路图，把实物元件用线连接起来。

9．（2021·江苏扬州·九年级期中）如图甲所示的电路图，用笔画线代替导线把图乙所示的实物选接起来10．（2021·广东韶关·九年级期中）请用笔画线代替导线,按照图甲所示的电路图,将图乙中各电路元件连接起来(导线不允许交叉)．11．（2021·重庆梁平·九年级期中）根据所示的电路图，用笔画线代替导线，连接实物电路，两个小灯泡中电流均不超过0.3A．（要求：导线不能交叉）．12．（2021·宁夏·银川市第三中学九年级期中）根据图（a）所示的电路图，将图（b）中的实物用笔画线表示导线连接起来。

人教版九年级全一册专题（一）电路的连接(333) 1.根据如图所示的实物图，在虚线框内画出对应的电路图。

2.按照如图所示的实物图，在虚线框内画出所对应的电路图。

3.按图所示的实物图，在虚线框内画出对应的电路图。

4.请根据如图所示的实物图，在虚线框中画出对应的电路图。

5.按图中的实物图在虚线框内画出对应的电路图。

6.请你根据如图所示实物电路，在虚线框内画出对应的电路图。

7.如图乙所示是某同学按照图甲中的电路图用笔画线代替导线所连接的实物电路，请找出连接图的错误，并改正过来。

8.如图乙所示是小明根据电路图甲连接的实物图，实物图中连接有误，请在接错的导线上画“×”，并改接接错的一根导线，将电路连接正确。

9.如图所示的实物连接图中，要求两灯并联，但小东同学连接出错了，请在错误导线上打“×”，并在原图上加以改正。

(仅能改动一根导线)10.如图所示的电路连接完成后，会发生电源短路。

如果将此电路改成并联电路，请在不需要的导线上打“×”，并增加一根合适的导线。

11.根据如图甲所示电路图，用笔画线代替导线将实物图乙连接完整。

12.根据如图甲所示的电路图,将如图乙所示的实物图连接起来。

13.按照如图甲所示的电路图，将图乙所示实物连接起来，连线不能交叉。

14.如图所示，根据电路图连接实物图。

15.完成如图所示电路，要求两灯并联，S1控制灯泡L1，S2在干路上控制整个电路。

16.如图所示，用笔画线代替导线完成电路连接，要求：L1、L2并联，开关S处在干路中控制整个电路。

参考答案1.【答案】:如图所示2.【答案】:如图所示【解析】:题图所示的电路中，电流的路径为：电流从电源正极出发，经过开关S1后，分成两路，一路经过灯泡L1，另一路经过灯泡L2和开关S2，两路汇合后，回到电源负极。

3.【答案】:如图所示4.【答案】:如图所示5.【答案】:如图所示6.【答案】:如图所示7.【答案】:如图所示8.【答案】:如图所示(此题答案不唯一)9.【答案】:如图所示10.【答案】:如图所示(此题答案不唯一)11.【答案】:如图所示【解析】:二极管长脚为正接线柱，短脚为负接线柱；电路图中，二极管与小灯泡串联，电流从二极管正接线柱流入，开关控制整个电路。

2022-2023学年九年级物理（全一册）专题训练07：电路设计1．如图是小华同学进行伏安法测量电阻的实验，你用笔画线代替导线把图中的器材连接成实验电路，并在右边虚线框内画出相应的电路图。

电源为三节新干电池，电阻R值约10Ω，要求：注意电表量程，滑动变阻器滑片P向左移动时电流表示数增大。

2．（1）按要求完成对应实物图的连接，请用笔画线代替导线。

已知灯泡电阻约为8Ω，要求：①当滑动变阻器的滑片P向右移动时，小灯泡逐渐变暗；①电流表读数尽可能精确。

3．按要求完成作图。

如图，是新一代代步工具电动独轮车，依靠电力驱动低碳环保。

当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。

请设计符合要求的电路，将电路图画在下面的虚线框中。

4．如图所示，请在原图上只改动一根导线，使电阻R1和R2组成并联电路，电流表A1测量干路电流，电流表A2测量通过电阻R2的电流。

要求：只需在改动的导线上画“×”，并用笔将改动的导线画出，连线不能交叉。

5．小明用三个电流表和两个灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。

这个电路中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连接位置。

6．请将下面电子元件用笔画线代替导线连入电路，要求小灯泡、电动机、蜂鸣器有一个不工作，剩余的两个也不会工作，小灯泡、电动机、蜂鸣器都要受开关的控制。

7．请你认真观察如图所示实物电路，下列两种方案中任选一种方案，使电路成为合理的电路。

（1）在图中只加一根导线，使实物电路成为并联电路；（2）在图中只改动一根导线的一端，使实物电路成为串联电路。

要求：在被改动的导线上画“×”，然后画出改动的导线。

8．教室有二氧化碳通风机，S1是手动开关S2是自动控制开关。

只有手动闭合S1，二氧化碳达到定值时闭合S2电动机才工作，请你根据以上要求将如图的电路连接完整。
