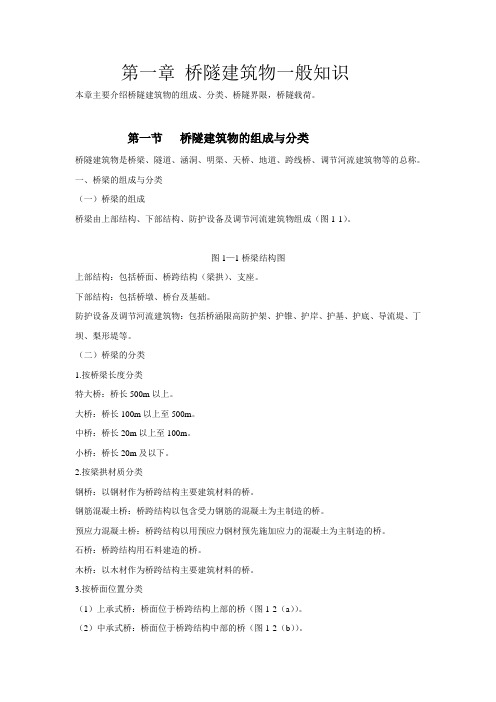

第一章桥隧建筑物一般知识本章主要介绍桥隧建筑物的组成、分类、桥隧界限，桥隧载荷。
第一节桥隧建筑物的组成与分类桥隧建筑物是桥梁、隧道、涵洞、明渠、天桥、地道、跨线桥、调节河流建筑物等的总称。
一、桥梁的组成与分类（一）桥梁的组成桥梁由上部结构、下部结构、防护设备及调节河流建筑物组成（图1-1）。
图1—1桥梁结构图上部结构：包括桥面、桥跨结构（梁拱）、支座。
下部结构：包括桥墩、桥台及基础。
防护设备及调节河流建筑物：包括桥涵限高防护架、护锥、护岸、护基、护底、导流堤、丁坝、梨形堤等。
（二）桥梁的分类1.按桥梁长度分类特大桥：桥长500m以上。
大桥：桥长100m以上至500m。
中桥：桥长20m以上至100m。
小桥：桥长20m及以下。
2.按梁拱材质分类钢桥：以钢材作为桥跨结构主要建筑材料的桥。
钢筋混凝土桥：桥跨结构以包含受力钢筋的混凝土为主制造的桥。
预应力混凝土桥：桥跨结构以用预应力钢材预先施加应力的混凝土为主制造的桥。
石桥：桥跨结构用石料建造的桥。
木桥：以木材作为桥跨结构主要建筑材料的桥。
3.按桥面位置分类（1）上承式桥：桥面位于桥跨结构上部的桥（图1-2（a））。
（2）中承式桥：桥面位于桥跨结构中部的桥（图1-2（b））。
图1—2 上承式、中承式桥梁（3）下承式桥：桥面位于桥跨结构下部的桥。
下承式又分为穿式桥和半穿式桥。
桥面上方有横向联结系者称为穿式桥（图1-3（a）），桥面上方无横向联结系者称为半穿式桥（图1-3（b））。
4.按桥跨结构承受载荷的特征分类（1）梁桥：用梁作为桥跨结构的桥。
有简支梁桥、连续梁桥、悬臂梁桥三种。
（2）拱桥：用拱圈或拱肋作为桥跨结构的桥。
拱桥又可按结构形式分为无铰拱、双铰拱，三铰拱；按有无外推力分为推力拱、无推力拱。
（3）刚构桥：桥跨结构与桥墩或桥台刚性连接的桥。
（4）框架桥：桥梁为整体箱形框架的桥。
（5）悬索桥：用桥塔支撑锚于两岸（端）的缆索，借助挂于缆索上的吊杆悬吊桥面和梁形成桥跨结构的桥。
公路桥涵、防护构造物养护管理办法第一条为加强桥涵、防护构造物的养护管理工作，保障公路运输安全畅通，根据《公路养护技术规范》、《公路桥梁养护管理工作制度》的有关规定，结合全师公路养护管理实际制定本办法。
第二条本办法适用于省、县极公路。
其他公路可参照执行。
第三条桥涵及防护构造物的主要养护项目：1、桥涵及防护构造物：包括桥梁、涵洞、导流堤、丁坝、顺坝等。
2、排水设施：包括边沟、急流槽、截水沟、明沟、暗沟等。
3、路基防护：包括挡土墙、护坡、驳岸等。
4、沿线设施：安全设施(护栏、示警桩、安全岛等)、交通标志(警告、禁令、指示、指路标志等)，交通标线(标线、箭头、文字、立面标记、突起路标、路边线轮廓标等)。
第四条桥涵、防护构造物养护经费实行切块包干制，专款专用。
第五条公路所每年组织对桥涵、防护构造物进行一次全面检查，提出预防性养护和修复方案，并组织实施。
公路养护站应调查桥涵、防护构造物的养护项目、线路名称、里程桩号和工程数量等(特别是汛前或雨后要及时检查)，并报送公路养护所。
第六条公路养护所依据《公路养护工程招标投标管理暂行规定》等有关规定组织招投标。
第七条公路养护站应根据《公路养护工程监理办法》做好监督、检查工作。
第八条公路养护站及其养护工程队（以及各团场公路养护管理办公室）应根据公路养护工程合同规定，及时组织人员和机械对桥涵、防护构造物进行养护修复。
第九条桥涵、防护构造物的修复，凡符合下列情况者，均属定额养护范围，其修复费用从定额养护费中支付，不得挤占水毁款或另计经费。
l、钢筋混凝土构件缺损10立方米／处(次)以内。
2、边沟、急流槽连续损坏长度：浆砌片石长度在50米／处(次)以下，混凝土长度在30米／处(次)以下。
3、防护工程：浆砌片石防护损坏40立方米／处(次)以内，混凝土防护损坏30立方米／处(次)以内。
4、桥涵清淤：500立方米／处(次)以内。
第十条各级公路管理机构及其养护生产单位应加强桥涵、防护构造物的养护管理，按分级负责的原则，建立健全部颁《公路桥梁养护管理工作制度》中的各种检查制度和技术档案制度，并做好预防性养护工作。
第一章桥隧建筑物一般知识本章主要介绍桥隧建筑物的组成、分类、桥隧界限，桥隧载荷。
第一节桥隧建筑物的组成与分类桥隧建筑物是桥梁、隧道、涵洞、明渠、天桥、地道、跨线桥、调节河流建筑物等的总称。
一、桥梁的组成与分类（一）桥梁的组成桥梁由上部结构、下部结构、防护设备及调节河流建筑物组成（图1-1）。
图1—1桥梁结构图上部结构：包括桥面、桥跨结构（梁拱）、支座。
下部结构：包括桥墩、桥台及基础。
防护设备及调节河流建筑物：包括桥涵限高防护架、护锥、护岸、护基、护底、导流堤、丁坝、梨形堤等。
（二）桥梁的分类1.按桥梁长度分类特大桥：桥长500m以上。
大桥：桥长100m以上至500m。
中桥：桥长20m以上至100m。
小桥：桥长20m及以下。
2.按梁拱材质分类钢桥：以钢材作为桥跨结构主要建筑材料的桥。
钢筋混凝土桥：桥跨结构以包含受力钢筋的混凝土为主制造的桥。
预应力混凝土桥：桥跨结构以用预应力钢材预先施加应力的混凝土为主制造的桥。
石桥：桥跨结构用石料建造的桥。
木桥：以木材作为桥跨结构主要建筑材料的桥。
3.按桥面位置分类（1）上承式桥：桥面位于桥跨结构上部的桥（图1-2（a））。
（2）中承式桥：桥面位于桥跨结构中部的桥（图1-2（b））。
图1—2 上承式、中承式桥梁（3）下承式桥：桥面位于桥跨结构下部的桥。
下承式又分为穿式桥和半穿式桥。
桥面上方有横向联结系者称为穿式桥（图1-3（a）），桥面上方无横向联结系者称为半穿式桥（图1-3（b））。
4.按桥跨结构承受载荷的特征分类（1）梁桥：用梁作为桥跨结构的桥。
有简支梁桥、连续梁桥、悬臂梁桥三种。
（2）拱桥：用拱圈或拱肋作为桥跨结构的桥。
拱桥又可按结构形式分为无铰拱、双铰拱，三铰拱；按有无外推力分为推力拱、无推力拱。
（3）刚构桥：桥跨结构与桥墩或桥台刚性连接的桥。
（4）框架桥：桥梁为整体箱形框架的桥。
（5）悬索桥：用桥塔支撑锚于两岸（端）的缆索，借助挂于缆索上的吊杆悬吊桥面和梁形成桥跨结构的桥。
桥梁的组成与分类一、桥梁的功能及组成供铁路、道路、渠道、管线、行人等跨越河流、海湾、湖泊、山谷、低地或其他交通线路的架空构造物称为桥或桥梁。
桥梁由上部结构、下部结构、支座系统以及附属设施组成（图 1.2.1）。
《铁路桥涵设计规范》（TB 10002—2017）规定桥涵主体结构的设计使用年限应为100 年。
图1.2.1 梁桥的组成上部结构主要包括桥跨结构和桥面构造。
桥跨结构指桥梁中直接承受桥上交通荷载、架空的主体结构部分，例如，梁式桥中的主梁、拱桥中的拱圈、桁架梁桥中的主桁等都是桥梁上部结构。
桥面构造是指铁路桥的道砟、枕木、轨道、挡砟墙以及伸缩缝、排水防水系统等，或者是指公路桥的行车道铺装、人行道、安全带、路缘石、栏杆、照明系统等。
下部结构指桥梁支座以下的支承结构，包括桥墩、桥台和墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。
桥台设在桥跨结构的两端，除了支承上部结构之外，还起到桥梁和路堤衔接并防止路堤下滑和坍塌的作用，其两侧做成填土或填石锥体并在表面加以铺砌，即锥坡（图 1.2.2），用来保证桥台和路堤的良好衔接，并保证桥头路堤的稳定。
桥墩位于两桥台之间，是支承相邻桥跨结构，并将其荷载传给基础的建筑物。
图1.2.2 锥坡桥跨结构与墩、台之间还设置支座，桥上还应设伸缩缝，通航河流还常设防止船只撞击墩台的防撞结构等。
除上述基本结构外，桥梁有时还修建一些附属结构物，如通航河流中的导航装置、检查维修设备等。
有些桥梁为了免遭水害，还修建导流堤，以引导水流顺畅地从桥下宣泄，修建丁坝、护岸等防护工程，以保护桥头路堤或附近的河岸。
桥头与桥头引线和导流防护工程等建筑物，由于它们与船渡相对应，所以总称之为桥渡。
在枯水季节的最低水位称为低水位；洪峰季节河流中的最高水位称为高水位。
桥梁设计中按规定的设计洪水频率计算所得的高水位，称为设计洪水位。
对桥梁工程中常用的名词和术语，现简要说明如下：1. 正桥与引桥对于规模较大的桥梁，通常把跨越主要障碍物（如大江大河）的桥跨称为正桥。
