焊接H型钢与热轧H型钢

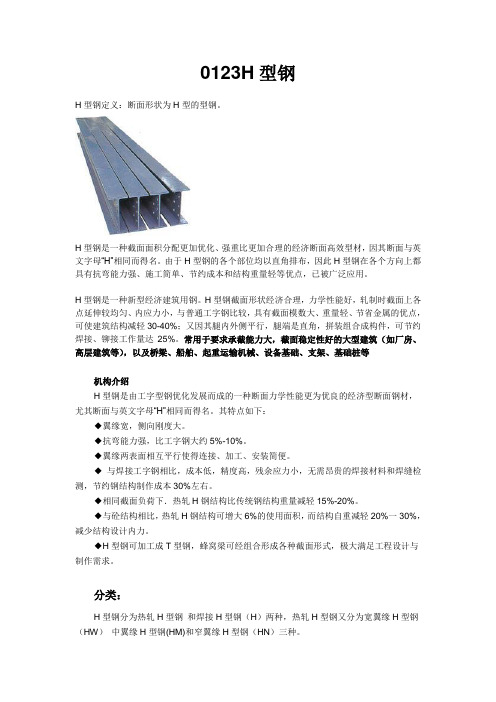

0123H型钢H型钢定义：断面形状为H型的型钢。

H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。

由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。

H型钢是一种新型经济建筑用钢。

H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等机构介绍H型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

其特点如下：◆翼缘宽，侧向刚度大。

◆抗弯能力强，比工字钢大约5%-10%。

◆翼缘两表面相互平行使得连接、加工、安装简便。

◆与焊接工字钢相比，成本低，精度高，残余应力小，无需昂贵的焊接材料和焊缝检测，节约钢结构制作成本30%左右。

◆相同截面负荷下．热轧H钢结构比传统钢结构重量减轻15%-20%。

◆与砼结构相比，热轧H钢结构可增大6%的使用面积，而结构自重减轻20%一30%，减少结构设计内力。

◆H型钢可加工成T型钢，蜂窝梁可经组合形成各种截面形式，极大满足工程设计与制作需求。

分类：H型钢分为热轧H型钢和焊接H型钢（H）两种，热轧H型钢又分为宽翼缘H型钢（HW）中翼缘H型钢(HM)和窄翼缘H型钢（HN）三种。

HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用途相当于HN 型钢;表示方法∙H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—圆角半径∙H型钢表示方法为：高度H×宽度B×腹板厚度t1×翼板厚度t2，如H型钢Q235B：200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235BH型钢的主要材质有Q235B、SM490、SS400、Q345 、Q345B等。

H型钢的规格型号及应用范围H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。

由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。

一、H型钢适用范围H型钢主要用于工业与民用结构中的梁、柱构件。

◆工业构筑物的钢结构承重支架◆地下工程的钢桩及支护结构◆石油化工及电力等工业设备结构◆大跨度钢桥构件◆船舶、机械制造框架结构◆火车、汽车、拖拉机大梁支架◆港口传送带、高速挡板支架H型钢是一种经济型断面钢材，广泛用于工业、建筑、桥梁、石油钻井平台等方面，据预测2005年我国H型钢需求量约250万吨，2010年需求量500万吨，但目前我国H型钢年生产能力为120万吨，市场需求量非常巨二、H型钢分类介绍H型钢分为热轧H型钢和焊接H型钢（H）两种，热轧H型钢又分为宽翼缘H型钢（HW）中翼缘H型钢(HM)和窄翼缘H型钢（HN）三种。

HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱。

HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台。

HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用途相当于HN型钢，H型钢的主要材质有Q235B、SM490、SS400、Q345 、Q345B等。

三、结构介绍H型钢是一种新型经济建筑用钢。

H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

郑州泰达技术项目部02 2015-12-03

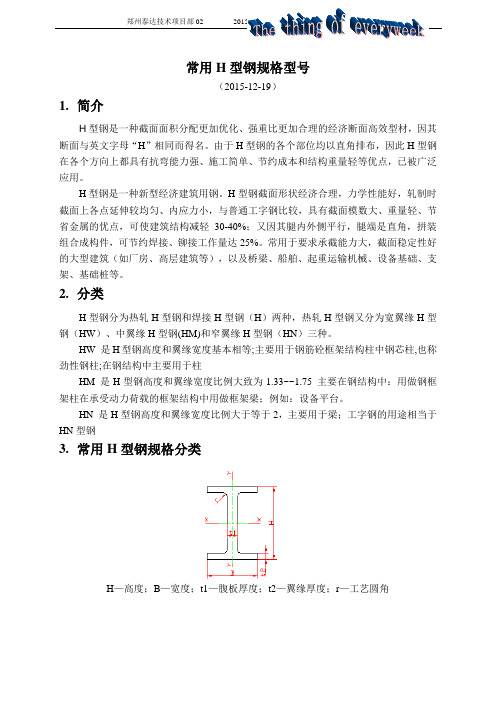

常用H型钢规格型号
（2015-12-19）
1.简介
H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。

由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。

H型钢是一种新型经济建筑用钢。

H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

2.分类
H型钢分为热轧H型钢和焊接H型钢（H）两种，热轧H型钢又分为宽翼缘H型钢（HW）、中翼缘H型钢(HM)和窄翼缘H型钢（HN）三种。

HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱
HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中：用做钢框架柱在承受动力荷载的框架结构中用做框架梁；例如：设备平台。

HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用途相当于HN型钢
3.常用H型钢规格分类
H—高度；B—宽度；t1—腹板厚度；t2—翼缘厚度；r—工艺圆角
热轧H型钢尺寸规格(摘自GB/T11263—1998)。

焊接H型钢（YB 3301-81）（三）2.3焊接H型钢外形尺寸公差规定如下表B H S C长度L H≤400H>400 B≤200B>200 B≤200B>200±3±1±3± b 100 ±2± b100±2±3轨道接触范围不超过±13、技术要求3.1全长的上、下挠曲及旁弯的矢高≤0.1%L，最大不超过20mm。

3.2焊接H型钢下料，板厚小于8mm时用机械剪切，大于8mm时用氧—丙烷或—乙块精密切割工艺和用多头自动切割机或半自动切割机加工，翼板边缘光洁度应达到Ra=25μm（▽3）。

3.3用于柱、梁的H型钢，其腹板厚度小于20mm时采用埋弧贴角焊，腹板可不开坡口。

3.4凡用于重级工作制吊车梁的焊接H型钢，要求上翼缘与腹板连接的纵向焊缝必须焊透。

3.5重级工作制吊车梁的焊接H型钢，下翼缘采用贴角焊缝，如有特殊规定才进行焊透。

3.6焊接H型钢的焊缝，应作外观检查，不能有裂纹、夹渣、气孔等缺陷，发现以上缺陷应铲除后补焊。

（个别气孔，其深度小于0.5mm，可不铲除）。

3.7钢板对接焊缝及H型钢的角接焊缝的质量检查，可参照我国JB 928-97《焊缝射线探伤质量标准》和JB 1152-43《钢制压力容器对接焊缝超声波探伤》执行。

3.8焊接H型钢使用的焊丝及焊剂选配如下：A3母材：用H08A或H08MnA+焊剂431。

16Mn母材：用H08MnA+焊剂431。

如工作条件限制，无法采用自动焊时，允许采用手工电弧焊接。

A3母材：用结422焊条。

16Mn母材：用结506或结507焊条。

金属材料有关知识——弯曲性金属材料受弯曲变形作用而不破裂的能力，叫弯曲性。

测定材料弯曲性能的方法叫弯曲试验，在常温下进行的弯曲试验叫冷弯曲试验；在高温下进行的叫热弯曲试验。

大多数普通碳素钢的型材和钢筋混凝土用钢材，都要保持冷弯的性能。

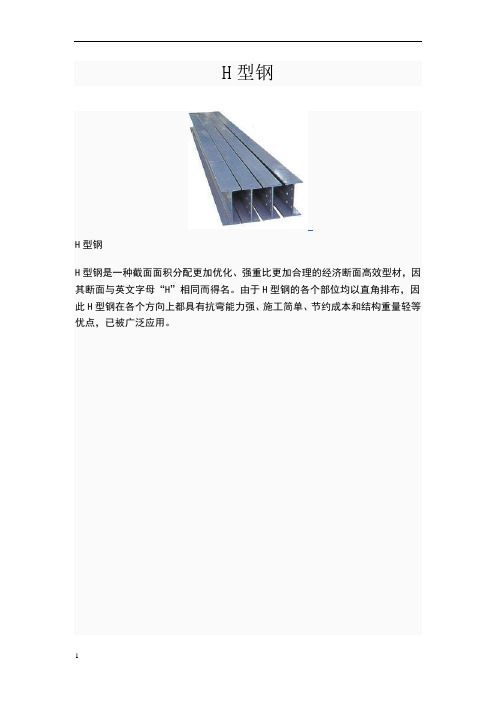

v1.0 可编辑可修改H型钢H型钢H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。

由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。

目录H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）高度H×宽度B×腹板厚度t1×翼板厚度t2，如H型钢Q235、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm型钢Q235B、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm，翼板厚度12mm的宽翼缘H型钢，其牌号为Q235B或SS400。

H型钢是一种新型经济建筑用钢。

H型钢截面形状经济合理，力学性能好，轧制时截面上各点延伸较均匀、内应力小，与普通工字钢比较，具有截面模数大、重量轻、节省金属的优点，可使建筑结构减轻30-40%；又因其腿内外侧平行，腿端是直角，拼装组合成构件，可节约焊接、铆接工作量达25%。

常用于要求承截能力大，截面稳定性好的大型建筑（如厂房、高层建筑等），以及桥梁、船舶、起重运输机械、设备基础、支架、基础桩等。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

其特点如下：→ 翼缘宽，侧向刚度大。

抗弯能力强。

→ 翼缘两表面相互平行使得连接、加工、安装简便。

→ 与焊摄工字钢相比，成本低，精度高，残余应力小，无需昂贵的焊接材料和焊缝检测，节约钢结构制作成本30%左右。

→ 相同截面负荷下．热轧H钢结构比传统钢结构重量减轻15%-20%。

→ 与砼结构相比，热轧H钢结构可增大6%的使用面积，而结构自重减轻20%一30%，减少结构设计内力。

焊接h型钢规格表
H型钢的定义是通常把普通的热轧型钢和酸洗型钢口断截焊，把断平面形成h 字，从而形成称之为h型钢的形状。

H型钢的规格表
规格范围
标准 GB/T11263—2010
高度 H0 83~400
宽度 b0 100~350
厚度 t1 ~14
腹板厚度 t2 ~13
翼缘厚度 t3 5~14
支座高度 H1 58~180
叶片厚度 t4 5~10
H型钢的安装
1.在H型钢安装之前，首先要确定好安装基础的位置，并进行基础拼凑和修整；
2.在安装H型钢时，应注意保持横梁和脚手架二者正确对齐；
3.安装完H型钢之后，应检查是否对齐正确、如有变形，要及时消除；
4.钢构件之间的拼接要满足力学要求；
型钢安装时的焊接点是必须进行检查的，必要时加固紧固；
型钢安装完成之后，要进行充分的承载力验证，确保安全。

热轧h型钢规格表及重量表98热轧H型钢是一种常用的结构钢材，具有强度高、刚性好、焊接性能优良等特点。

根据不同的需求，热轧H型钢的规格和重量也会有所不同。

下面是常见的热轧H型钢规格表及重量表：规格表：规格（mm）重量（kg/m）100×100×6×8 16.9125×125×6.5×9 23.6148×100×6×9 20.7150×75×5×7 14.3150×150×7×10 31.1175×175×7.5×11 40.4194×150×6×9 31.2200×100×5.5×8 21.7200×200×8×12 50.5 244×175×7×11 44.1 248×124×5×8 25.8 250×125×6×9 29.7 244×252×11×11 55.8 294×200×8×12 57.3 298×149×5.5×8 32 300×150×6.5×9 37.3 300×300×10×15 94.5 346×174×6×9 41.2 350×175×7×11 49.4 340×250×9×14 79.7 400×150×8×13 55.8重量表：规格（mm）重量（kg/m）100×100×6×8 16.9 120×120×6.5×9 20.4 144×100×6×9 20.7 148×100×6×9 20.7 150×75×5×7 14.3 150×150×7×10 31.1 175×175×7.5×11 40.4 194×150×6×9 31.2 198×99×4.5×7 18.5 200×100×5.5×8 21.7 200×200×8×12 50.5 248×124×5×8 25.8 250×125×6×9 29.7244×252×11×11 55.8294×200×8×12 57.3298×149×5.5×8 32300×150×6.5×9 37.3300×300×10×15 94.5340×250×9×14 79.7344×348×10×16 113.1热轧H型钢的规格表中，第一列为规格，分别代表了H型钢的高度和底板的厚度。

工字钢HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等戴面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2; 主要用于梁;工字钢工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

其尺寸构成合理系列，型号齐全，便于设计选用。

3、h型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。

工字钢都是轧制截面，由于生产工艺差，翼缘内边有1：10坡度。

H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼缘较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧，因此，其轧制工艺和设备都比普通轧机复杂。

国内可生产的最大轧制h型钢高度为800mm，超过了只能是焊接组合截面。

我国热轧H型钢国标（GB/T11263-1998）将h型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为hz、hk和hu。

窄翼缘h型钢适用于梁或压弯构件，而宽翼缘h型钢和h型钢桩则适用于轴心受压构件或压弯构件。

h型钢规格标注
H型钢的规格主要分为以下几种：
1. 按翼缘宽度分类：
- 窄翼缘H型钢（HN）：翼缘宽度较窄，主要用于钢筋混凝土框架结构柱中的钢芯柱，也称劲性钢柱。

- 中翼缘H型钢（HM）：翼缘宽度适中，主要用于钢结构中的柱、框架柱等。

- 宽翼缘H型钢（HW）：翼缘宽度较宽，主要用于承受动力荷载的框架结构中的框架梁等。

2. 按高度和翼缘宽度比例分类：
- HW型钢：高度和翼缘宽度基本相等，主要用于钢筋砼框架结构柱中钢芯柱。

- HM型钢：高度和翼缘宽度比例大致为1.33~1.75，主要在钢结构中用做钢框架柱。

- HN型钢：高度和翼缘宽度比例大于等于2，主要用于梁。

3. 按制作工艺分类：
- 热轧H型钢：通过热轧工艺生产的H型钢，有窄翼缘、中翼缘、宽翼缘三种形式。

- 焊接H型钢：采用焊接工艺生产的H型钢，一般采用Q345B钢板进行焊接，可根据需要制作成各种规格。

在标注H型钢规格时，通常会包括高度、宽度、腹板厚度、翼缘厚度等信息。

例如，宽度为100mm，高度为100mm，腹板厚度为14mm，翼缘厚度为16mm的H型钢，可以表示为：H100×100×14×16。

此外，根据实际应用场景和设计要求，还可以添加其他标注信息，如防腐、涂层等。
