工厂供电考试重点杨国华版1

工厂供电期末必考题史上最全《工厂供电》试题、考试题、习题库及参考答案填空题1.决定供电质量的主要指标有（电压、频率、波形、供电连续性）。

2.负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。

3.计算负荷是按（发热条件）选择电气设备的假定负荷。

4.决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。

5.电源为无限大容量时，外电路所引起的功率改变对电源微不足到，电源的（电压和频率）保持不变而恒定。

6.对称分量法是将一个（不对称）三相电流或电压分解成三个对称电流和电压系统。

7.工厂变电所主接线方案的基本要求有四条（安全性、可靠性、灵活性、经济性）8.外部过电压主要是由（雷击）引起的。

9. 1000V以下的供电系统，总容量在100KVA以上的变压器接地装路电阻（RW4欧姆）10.保护接地分为三种（IT系统、TN系统、TT系统）11.我国现阶段各种电力设备的额定电压有三类（100V以下、高于100V 而低于1000V> 高于1000V）o12.在我国电力系统中，110KV以上高压系统多采用（中性点直接接地）运行方式13.在我国电力系统中，6.35KV中压系统首选（中性点不接地）运行方式。

14.工厂企业变电所按其在供电系统中的作用和地位分为（总降压变电所和车间变电所）选择题1、中性点经消弧线圈接地运行方式一般采用（A ）方式。

A、过补偿B、欠补偿C、全补偿D、任意2、下面说法正确的是（C ）oA、由于系统运行方式改变及负荷缓慢变化B、产生的电压变化叫电压偏差C、由于负荷急剧变化产生的电压变化叫电压偏差D、由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压波动3、短路保护的操作电源可取自（B ）。

A、电压互感器B、电流互感器C、空气开关D、电容器4、过电流保护装路为了保证装路具有足够的反应故障能力，其最小灵敏度要求KSminN （A ）。

A、1.5B、0.5C、1D、25、以下接地方式属于保护接地的系统是（B ）。

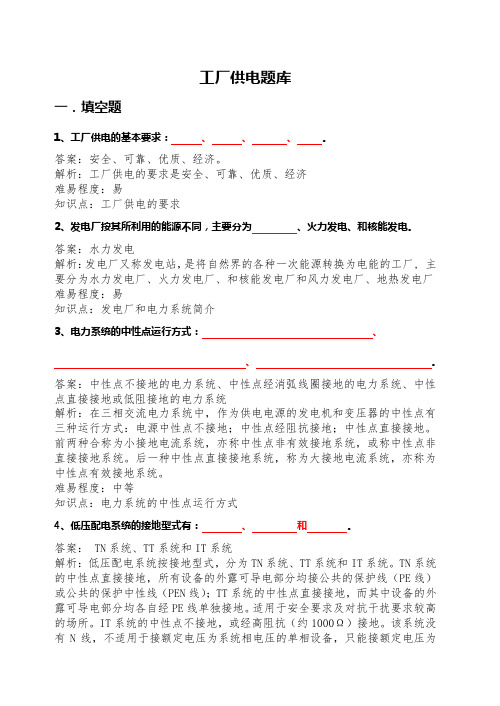

工厂供电题库一．填空题1、工厂供电的基本要求：、、、。

答案：安全、可靠、优质、经济。

解析：工厂供电的要求是安全、可靠、优质、经济难易程度：易知识点：工厂供电的要求2、发电厂按其所利用的能源不同，主要分为、火力发电、和核能发电。

答案：水力发电解析：发电厂又称发电站，是将自然界的各种一次能源转换为电能的工厂, 主要分为水力发电厂、火力发电厂、和核能发电厂和风力发电厂、地热发电厂难易程度：易知识点：发电厂和电力系统简介3、电力系统的中性点运行方式：、、。

答案：中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统解析：在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：电源中性点不接地；中性点经阻抗接地；中性点直接接地。

前两种合称为小接地电流系统，亦称中性点非有效接地系统，或称中性点非直接接地系统。

后一种中性点直接接地系统，称为大接地电流系统，亦称为中性点有效接地系统。

难易程度：中等知识点：电力系统的中性点运行方式4、低压配电系统的接地型式有：、和。

答案： TN系统、TT系统和IT系统解析：低压配电系统按接地型式，分为TN系统、TT系统和IT系统。

TN系统的中性点直接接地，所有设备的外露可导电部分均接公共的保护线（PE线）或公共的保护中性线（PEN线）；TT系统的中性点直接接地，而其中设备的外露可导电部分均各自经PE线单独接地。

适用于安全要求及对抗干扰要求较高的场所。

IT系统的中性点不接地，或经高阻抗（约1000Ω）接地。

该系统没有N线，不适用于接额定电压为系统相电压的单相设备，只能接额定电压为系统线电压的单相设备和三相设备。

该系统中所有设备的外露可导电部分均经各自的PE线单独接地。

难易程度：中等知识点：低压配电系统的接地型式5、工厂自备电源有；。

答案：柴油发电机组自备电源；交流不停电电源（UPS）解析：工厂的自备电源有柴油发电机组自备电源；交流不停电电源（UPS）。

⼯⼚供电期末复习材料（知识点总结）第⼀章第三节电⼒系统的电压与电能质量（⼯频偏差） 3、发电机的额定电压发电机额定电压规定⾼于同级线路额定电压的5％⽤于补偿线路上的电压损失（1）电⼒变压器⼀次侧电压当变压器直接与发电机相联时，其⼀次绕组额定电压应与发电机额定电压相同，⾼于线路电压5％当变压器不与发电机相联⽽是在线路上时，其⼀次绕组额定电压应与电⽹额定电压相同。

（2）电⼒变压器⼆次侧电压⼆次侧供电线路较长时，⾼于线路电压10％，其中5%⽤于补偿变压器满载供电时⼀、⼆次绕组上的电压损失；另外5%⽤于补偿线路上的电压损失⼆次侧供电线路不太长时，⾼于线路电压5％，可以不考虑线路上的电压损失，只需要补偿满载时变压器绕组上的电压损失即可三、电能质量指标1、电压：电压偏差、电压波动、电压波形三相对称性，允许误差±5％2、频率我国50Hz ，允许误差不得超过±0.5Hz电压偏差的允许值35kV 及以上电压供电的⽤户：±5%10 kV 及以下⾼压供电和低压电⼒⽤户：±7% 低压照明⽤户：+5%～–10%第四节电⼒系统中性点运⾏⽅式及低压配电系统接地型式我国电⼒系统中性点有三种运⾏⽅式：中性点不接地中性点经消弧线圈接地中性点直接接地低压配电系统的接地型式（⼀）TN 系统电压偏差电压偏差是指⽤电设备的实际电压与额定电压之差，⽤占额定电压的百分数来表⽰%100%?-=NN U UU U⼩电流接地系统⼤电流接地系统TN-C 系统该系统中的N 线与PE 线合为⼀根PEN 线，所有设备的外露可导电部分均接 PEN 线TN-S 系统该系统中的N 线与PE 线完全分开，所有设备的外露可导电部分均接PE 线 TN-C-S 系统该系统的前⼀部分全为TN-C 系统，⽽后⾯则有⼀部分为TN-C 系统，另有⼀部分为TN-S 系统（⼆）TT 系统其电源中性点也直接接地。

与上述TN 系统不同是，该系统的所有设备外露可导电部分均各⾃经PE 线单独接地(三)IT 系统其电源中性点不接地或经约1000Ω阻抗接地，其中所有设备的外露可导电部分也都各⾃经PE 线单独接地c)TN-C-S 系统低压配电的TN 系统a) TN-C 系统b)TN-S 系统低压配电的TT 系统低压配电的IT 系统低压配电系统中，凡是引出有中性线（N线）的三相系统，包括TN系统（含TN-C、TN-S 和TN-C-S系统）及TT系统，都属于“三相四线制”系统，正常情况下不通过电流的PE线不计算在内。

《工厂供电》试题、考试题、习题库及参考答案习题一、填空:1、负荷中心一般有变电所或配电所，电压的升高或降低是通过(变压器)来完成。

2、将发电厂的电能送到负荷中心的线路叫(输电)线路。

3、将负荷中心的电能送到各用户的电力线路叫(配电)线路。

4、在电力系统的内部，应尽可能的简化(电压)等级，减少(变电)层次，以节约投资与降低运行费用。

5、决定供电质量的主要指标有(电压、频率、波形、供电连续性)。

6、负荷曲线是一种反应(电力负荷随时间变化情况)的曲线。

7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的(代数平均值)。

8、计算负荷是按(发热条件)选择电气设备的假定负荷。

9、工厂供电系统对第一类负荷要求必需有(两个以上的独立电源供电)。

10、环形供电系统在结构上一般采用(双电源手拉手的环形结构)。

11、供电部门征收电费将用户的(功率因数)做为一项重要的经济指标。

12、提高自然功率因数的方法就是采用降低备用电设备所需的(无功功率)以改善其功率因数的措施。

13、一个地区的供电电压主要决定于地区(原有电源电压等级)，通常工厂总降变电所的供电压等级为35-110千伏。

14、工厂的低压配电电压主要依据(工厂用电设备的性质)来决定。

15、决定总降压变电所和车间变电所通用的原则，其中(靠近负荷中心)是最基本原则。

16、确定负荷中心可以用(直观的负荷指示图)来粗略的制定，也可以用类似于力学的重心的方法。

17、主电路图中的主要电气设备应采用(国家规定的图文符号)来表示。

18、单母线分段方式适用于(一、二级负荷)比重较大，供电可靠性要求较高的车间变电所。

连接计费用电度表的互感器准确度应为(0.5级)，且规定不与 19、保护、测量等回路共用。

20、在变压系统中不同准确度的电流互感器其二次侧一般不将(测量和保护)混用。

30、在电源进线的专用计量柜上，必需装设计算电费用的三相(有功和无功)电度表。

31、高压配电网和低压配电网的接线方式有三种(放射式、树干式和环形)。

1、工厂供电的基本要求是_安全_，___可靠__，___灵活____，__经济__2、电力系统是由发电厂、变电所和电力用户组成。

3、电能质量的基本指标是__电压___和___频率__，我国采用的工业频率是___50____ HZ。

4、互感器的功能是计量、控制5、按规定，裸导线A、B、C三相涂漆的颜色分别对应为黄红绿三色。

6、电能的生产、输送、分配和使用的全过程，是在同一瞬间实现的。

7、10KV高压变电所一般由高压配电室、变压器室和低压配电室组成。

8、电力系统常用的高压开关电器有高压负荷开关、高压断路器、高压隔离开关、高压熔断器、高压开关柜9、在工厂电路中，一次电路和二次电路之间的联系，通常是通过___电压互感器 ____和__电流互感器__ __完成的。

10、将发电厂的电能送到负荷中心的线路叫___输电 _ ___线路。

11、将负荷中心的电能送到各用户的电力线路叫____配电 ___线路。

12、决定供电质量的主要指标有___电压____、__频率_____、__波形__、___供电连续性_____。

13、高压隔离开关主要作用是____分离小电流设备 ______，没有专门的__ __灭弧_____装置，因此它不允许__带负荷 ___操作。

14、供电部门征收电费将用户的 _功率因数___做为一项重要的经济指标。

15、决定总降压变电所和车间变电所通用的原则，其中接近负荷中心是最基本原则。

16、在电源进线的专用计量柜上，必需装设计算电费用的三相有功和无功电度表。

二、判断题（正确打√，错误打×）（每题1分，共12分）：1、变电所与配电所的区别是变电所有变换电压的功能。

（√）2、高压隔离开关没有专门的灭弧装置，因此不允许带负荷操作。

（√）3、电压互感器原边匝少副边匝多。

（×）4、在三相系统中，三相短路在中性点直接接地系统中发生的概率最高。

（×）5、熔断器的文字符号是FU，低压断路器的文字符号是QK。

工厂供电考试第一篇：工厂供电考试第一章概论1、工厂供电基本要求(P1)安全在电能的供应、分配和使用中，不应发生人身事故和设备事故可靠应满足电能用户对供电可靠性即连续供电的要求优质应满足电能用户对电压和频率等质量的要求经济；供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量2、配电所的任务：接受电能和分配电能，不改变电压(P4)变电所的任务是接受电能、变换电压和分配电能。

3、电能质量参数：电压和频率；(P9)4、我国的额定频率即工频为50hz；(P10)5、电网(电力线路)的额定电压(P10)电网(电力线路)的额定电压(标称电压)等级是国家经济发展的需要和电力工业发展的水平，经全面的技术经济分析后确定的。

它是确定各类电力设备额定电压的基本依据。

6、用电设备的额定电压(P11)由于电力线路运行时(有电流通过时)要产生电压降，所以线路上个点的电压都略有不同。

但是批量生产的用电设备，其额定电压不可能按使用处线路的是几点呀来制造，而只能按线路首端与末端的平均电压及电网的额定电压Un来制造。

因此用电设备的额定电压规定与同级电网的额定电压相同。

7、发电机的额定电压(P11)由于电力线路允许的电压偏差一般为+-5%，即整个线路允许有10%的电压损耗，因此为了维护线路的平均电压额定值，线路首端(电源端)的电压可较线路额定电压高5%，而线路末端则可较线路额定电压低5%。

所以发电机额定电压按规定应高于同级电网(线路)额定电压5%。

7、电力系统的中心点运行方式(P19)(1)电源中性点不接地；(2)中性点经阻抗接地；(3)中性点直接接地；我国3~66kv电力系统采用中性点不接地的运行方式；单相接地电流大于一定值时采用中性点经消弧线圈接地的运行方式或低电阻接地的运行方式；110Kv及以上的电力系统采用中性点直接接地的运行方式；8、当中性点不接地系统中发生单相接地时，三相用电设备的正常工作并未受到影响，因为线路的线电压无论其相位和量值均未发生变化，因此该系统中三相用电设备仍能照常运行；但是这种存在单相接地故障的系统不允许长期运行，以免再有一相发生接地故障时形成两相接地故障，使故障扩大。

⼯⼚供电总复习（含答案）⼯⼚供电总复习第⼀章⼀、填空题1、⼯⼚供电的基本要求：安全、可靠、优质、经济。

2、发电⼚按其所利⽤的能源不同，主要分为⽔⼒发电、⽕⼒发电、和核能发电。

3、电⼒系统的中性点运⾏⽅式：有中性点不接地的电⼒系统、中性点经消弧线圈接地的电⼒系统、中性点直接接地或低阻接地的电⼒系统。

4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。

5、⼯⼚⾃备电源有柴油发电机组⾃备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电⽓设备的端电压与额定电压之差⼆、选择题，每题3分，共15分。

1、具有总降压变电所的⼯⼚供电系统的进线电压，⼚区⾼压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电⼒变压器⼆次侧的额定电压⽐电⽹电压⾼（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压⼀般⾼于同级电⽹电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发⽣单相接地故障后，故障相电压为----------------，⾮故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电⼒系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与⽆功损耗D．平均负荷与可靠性三、判断题：1、⼯⼚供电系统的基本要求是安全、可靠、优质、经济。

《工厂供电》试题（A）附答案专业：电气自动化试题说明：1．本试卷满分共计100分，考试时间90分钟。

2．本试卷共3页，六个大题。

题号一二三四五六总分分数一、填空题（共15空，每空2分,共30分）1．我国规定的“工频”是50Hz,频率偏差正负，电压偏差正负。

2．衡量电能质量的指标主要有电压、和波形。

3．高压断路器具有能熄灭电弧的装置，能用来切断和接通电路中和断开电路中。

4．短路的形式有：三相短路，两相短路，单相短路。

发生短路可能性最大。

短路的短路电流最大，因此造成的危害最大。

5．在三相四线制的接地中性线上，不允许装接。

6．变压器的零序过流保护接于变压器的电流互感器上。

7．计算三相电力变压器额定容量的公式是。

8．任何运用中的星形接线设备的中性点均视为设备。

9．变压器在额定电压下，二次侧空载时，变压器所产生的损耗叫空载损耗，又称铁损。

10．电压互感器能将变为便于测量的 V电压，使仪表等与高压隔离。

11．二次设备是指对的工作进行监、测量、操作和控制的设备。

二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题1分，共10分）题号 1 2 3 4 5 6 7 8 9 10答案1. 火力发电厂所用的一次能源是( )。

A. 太阳能B. 原子核C. 水D. 煤2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（）。

A．10KV B．9.5KV C．11KV D．10.5KV3．万用表使用完毕后应将旋钮置于（）档。

A.电阻档B.交流电压最高档C.电流档D.直流电压最高档4．机床上的低压照明灯，其电压不应超过（）。

A.110VB.36VC.12VD. 220V5. 下列电压哪个是低压( )。

A. 6.3KVB. 110KVC. 0.4KVD. 10KV6.10KV及35KV电压互感器的高压侧应选用( )A的熔断器。

A.0.5B.1C.0.1D.57. 由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为( )。

第一章工厂供电的基本要求：安全可靠优质经济常见供电系统概况：电源进厂后，经总降压变电所，将35KV及以上电源电压降为6－10KV 的配电电压；再通过高压配电线将电能送到各车间变电所，或经高压配电所再送到车间变电所；最后经配电变压器降为一般低压用电设备所需电压。

电压质量评估指标：电压的偏差、波动、波形、三相对称性（即平衡性）电压偏差：指电气设备端电压与其额定电压U N之差。

用对U N的百分值表示。

电压波动：指电网电压有效值的快速变动。

以用户公共供电点的相邻最大与最小电压有效值之差对电网U N百分值表示。

电压波形：用正弦波形畸变的程度来衡量。

三相不平衡：用其不平衡度来衡量。

电压偏差的危害：对异步电动机的影响：缩短电动机使用寿命，转矩减小，转速下降，降低生产效率，减小产量，影响产品质量，负荷电流和温升增加，绝缘相应受损对同步电动机的影响：转速不影响，转矩、电流和温升等影响与异步电动机相同对电光源的影响：电压降级，发光效率下降，照度降低，影响视力，降级工作效率，可能增加事故；电压升高，寿命缩短电压调整的措施：合理选择无载调压型变压器的分接头或采用有载调压型变压器。

合理减少系统的阻抗合理改变系统的运行方式尽量使系统的三相负荷均衡采用无功功率补偿装置电压波动的危害：影响电动机正常起动；引起同步电动机的转子振动；使电子设备和电子计算机无法正常工作；照明灯光发生明显的闪变，影响视觉电压波动抑制措施：对负荷变动剧烈的大型电气设备，采用专用线路或专用变压器单独供电设法增大供电容量，减小系统阻抗减小或切除引起电压波动的负荷对大容量电弧炉的炉用变压器，用短路容量较大的电网供电对大型冲击性负荷，装设能“吸收”冲击性无功功率的静止型无功补偿装置电压谐波的危害：变压器铁心损耗明显增加，变压器过热，寿命缩短。

电动机铁心损耗明显增加，且会使电动机转子发生振动，严重影响机械加工产品质量。

电抗器过压，匝间绝缘受损；电力线路的电能损耗和电压损耗增加；计量电能的感应式电能表计量不准确。

工厂供电考试及答案一、单项选择题（每题2分，共10题）1. 工厂供电系统的主要任务是（）。

A. 提供电能B. 转换电能C. 分配电能D. 储存电能答案：A2. 工厂供电系统中，高压供电电压一般为（）。

A. 10kVB. 35kVC. 110kVD. 220kV答案：A3. 工厂供电系统中，低压供电电压一般为（）。

A. 220VB. 380VC. 10kVD. 35kV答案：B4. 工厂供电系统中，变压器的主要作用是（）。

A. 电能转换B. 电能储存C. 电能分配D. 电能传输答案：A5. 工厂供电系统中，电能质量的主要指标包括（）。

A. 电压、频率、谐波B. 电压、电流、功率C. 电压、电流、频率D. 电压、功率、谐波答案：A6. 工厂供电系统中，无功功率的补偿方式主要有（）。

A. 并联补偿B. 串联补偿C. 并联补偿和串联补偿D. 只有并联补偿答案：C7. 工厂供电系统中，电能损耗主要包括（）。

A. 有功损耗和无功损耗B. 有功损耗和无功损耗C. 有功损耗和无功损耗D. 有功损耗和无功损耗答案：A8. 工厂供电系统中，电能损耗的计算公式为（）。

A. P = VIB. P = VI cosφC. P = VI sinφD. P = VI tanφ答案：B9. 工厂供电系统中，电能损耗的降低措施包括（）。

A. 提高功率因数B. 增加线路长度C. 降低线路电阻D. 增加线路电压答案：A10. 工厂供电系统中，电能质量的改善措施包括（）。

A. 增加谐波B. 提高电压C. 降低谐波D. 降低电压答案：C二、多项选择题（每题3分，共5题）1. 工厂供电系统的主要组成部分包括（）。

A. 发电机B. 变压器C. 输电线路D. 配电装置答案：BCD2. 工厂供电系统中，高压供电的主要优点包括（）。

A. 输送距离远B. 输送容量大C. 输送损耗小D. 输送成本高答案：ABC3. 工厂供电系统中，低压供电的主要优点包括（）。
