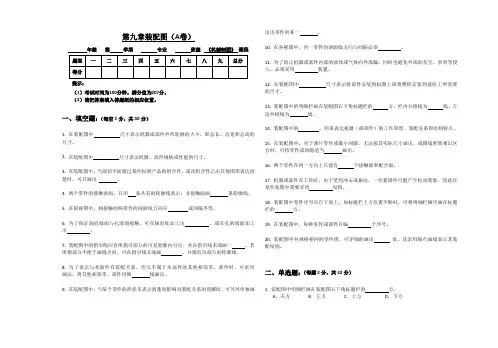

第九章装配图（A卷）年级第学期专业班级《机械制图》课程提示：（1）考试时间为100分钟。
满分值为207分。
（2）请把答案填入答题纸的相应位置。
一、填空题：（每空2分，共50分）1. 在装配图中尺寸表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸。
2. 在装配图中尺寸表示机器、部件规格或性能的尺寸。
3. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。
4. 两个零件的接触表面，只用条共有的轮廓线表示；非接触面画条轮廓线。
5. 在剖视图中，相接触的两零件的剖面线方向应或间隔不等。
6. 为了保证轴肩端面与孔端面接触，可在轴肩处加工出，或在孔的端面加工出。
7. 装配图中的指引线应自所指引部分的可见轮廓内引出，并在指引线末端画一。
若所指部分不便于画圆点时，可在指引线末端画，并指向该部分的轮廓线。
8. 为了表示与本部件有装配关系，但又不属于本部件的其他相邻零、部件时，可采用画法，将其他相邻零、部件用细线画出。
9. 在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可另外单独画出该零件的某一。
10. 在各视图中，同一零件的剖面线方向与间隔必须。
11. 为了防止机器或部件内部的液体或气体向外渗漏，同时也避免外部的灰尘、杂质等侵入，必须采用装置。
12. 在装配图中尺寸表示将部件安装到机器上或将整机安装到基座上所需要的尺寸。
13. 装配图中的明细栏画在装配图右下角标题栏的方，栏内分格线为线，左边外框线为线。
14. 装配图中的，用来表达机器（或部件）的工作原理、装配关系和结构特点。
15. 在装配图中，对于薄片零件或微小间隙，无法按其实际尺寸画出，或图线密集难以区分时，可将零件或间隙适当画出。
16. 两个零件在同一方向上只能有个接触面和配合面。
17. 机器或部件在工作时，由于受到冲击或振动，一些紧固件可能产生松动现象，因此在某些装置中需要采用结构。
18. 装配图中零件序号应自下而上，如标题栏上方位置不够时，可将明细栏顺序画在标题栏的方。
