WT588Dmini版下载器一、产品简介WT588Dmini版下载器可以测和下载WT588D-16PWT588D-28P，WT588D语音播放板等产品，是新推出的价格较低，功能完善的WT588D系列下载器。
在电脑上位机WT588D VioceChip软件上将工程文档编译成BIN文件后，再将WT588D模块、WT588D存储器（需要搭配使用转换座）靠底放置到锁紧座上，WT588D模块中的16P、28P模块都只需靠底（缺口对着锁紧座的摇杆）放置即可，然后通过USB数据线，将工程信息下载到WT588D模块或者相关FLASH存储器。
在下载时，由USB端直接跟下载板供电，无需插上DC9V电源。
从电脑上使用WT588D VoiceChip软件编辑好语音和控制模式、触发方式，然后点下载，即可下载工程信息到WT588D模块。
二、下载器功能说明。
1、DAC 音频输出，需要外接功放，以及WT588D 模块被设置为DAC 输出模式；2、PWM 音三频输出，直接驱动扬声器，WT588D 模块需要被设置为PWM 输出模式；3、在线下载输出线接口；4、复位键（当出现连接中断，或者连接过程中出错时，以及下载完成后，可点此键进行复位）；5、测试按键，十个按键K1、K2、K3、K4、K5、K6、K7、K8、K9、K10 分别对应I/O 口P00、P01、P02、P03、P04、P05、P06、P07、P10、P11；6、I/O 口引出线。
7、BUSY 忙信号指示灯8、电源指示灯9、DC9V 电源输入端10、USB 线输入插槽（大），通过USB 线连接到电脑，接通后，电源由USB 供给。
11、锁紧座，可放置WT588D 模块、WT588D 外挂SPI-Flash（需要转换座），靠底放置。
12、∮3.5mm 音频座，DAC 音频输出端，在音频座上方位置有插针，DAC 输出时需短接上，PWM 输出时务必断开。
13、I/O 口引出插针，上排为I/O 口插针，从左到右依次为P00、P01、P02、P03、P04、P05、P06、P07、P10、P11、P12。
国家职业资格全省（或市）统一鉴定家用电子产品维修论文（国家职业资格二级）论文题目：WT588D在语音提示器中的应用姓名：陈圆圆身份证号： 320911************ 准考证号： 07520121 所在省市：江苏盐城所在单位：江苏盐城技师学院WT588D在语音提示器中的应用姓名：陈圆圆单位：江苏盐城技师学院摘要：现代社会智能化电子产品日新月异，市场走势向着触摸视觉和语音方向发展。
本题介绍了一款将语音芯片和单片机捆绑在一起的WT588D系列语音单片机以及该语音单片机在10路语音提示器中的应用。
关键词：WT588D；10路；语音提示；单片机；按键控制一、引言在工控场所，特别是带有一定的潜在操作险情的环境中，最需要的，是做好防护措施，如何将潜在险情预知且能够清楚的提示给工作人员，以往的报警提示，通常都是警灯提示或者是鸣音提示即单纯的一种警报声，这种提示方式，不是提示力度不够就是报警不到位,让工作人员无法在第一时间找到报警的位置。
如果加入10路直接接点触发语音，采用WT588D语音芯片进行控制，循环的语音报警，可以让工作人员马上知道哪里在报警，报警的情况是什么。
二、10路语音报警提示器的实现2.1系统框图（如图1）图1语音报警系统框构成2.2工作原理10路直接接点触发语音提示是无限次循环的进行语音报警，直到报警点正常工作为止。
当一号热水箱液位高时，自动循环播放“注意，1号热水箱液位高报警”以提示夹套循环水池当前的高水位状态，同样，当二号热水箱液位高时，自动循环播放“注意，2号热水箱液位高报警”等依次类推。
采用按键控制,打开WT588D Voicechip软件，新建一个工程，装载准备好的报警语音到工程里，并把语音放到各个按键所触发的地址，每个地址里面按照想重复播放次数来放置相同语音，存储容量为32M，时间为1054S，加载十段语音，控制模式设置为按键控制模式，在按键设置里面，把K1～K10都设置为“电平保持可循环”，在10个语音地址里面各放置一段欲触发的语音，只要U1～U10保持触发状态，语音就能循环播放，达到持续报警提示的效果。

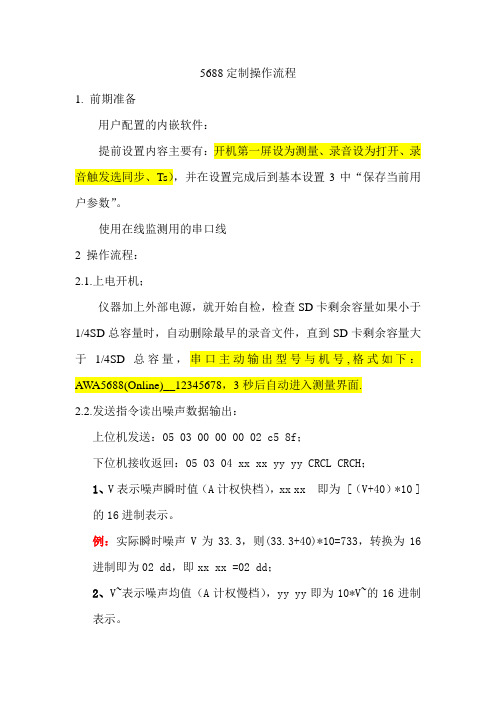

5688定制操作流程1. 前期准备用户配置的内嵌软件：提前设置内容主要有：开机第一屏设为测量、录音设为打开、录音触发选同步、Ts），并在设置完成后到基本设置3中“保存当前用户参数”。
使用在线监测用的串口线2 操作流程：2.1.上电开机；仪器加上外部电源，就开始自检，检查SD卡剩余容量如果小于1/4SD总容量时，自动删除最早的录音文件，直到SD卡剩余容量大于1/4SD总容量，串口主动输出型号与机号,格式如下：AW A5688(Online)__12345678，3秒后自动进入测量界面.2.2.发送指令读出噪声数据输出：上位机发送：05 03 00 00 00 02 c5 8f；下位机接收返回：05 03 04 xx xx yy yy CRCL CRCH；1、V表示噪声瞬时值（A计权快档），xx xx 即为 [（V+40）*10 ]的16进制表示。
例：实际瞬时噪声V为33.3，则(33.3+40)*10=733，转换为16进制即为02 dd，即xx xx =02 dd；2、V~表示噪声均值（A计权慢档），yy yy即为10*V~的16进制表示。
例：实际噪声均值V~为38.0，则38.0*10=380，转换为16进制即为01 7c,即yy yy = 01 7c；CRC 为CRC-16（MOBUS）格式2.3 开始/停止录音开始录音：上位机发送：02 01 00 00 00 00 3c 39；下位机马上开始按设置里设置的格式进行录音，保存的文件名为“YYYYMMDD hhmmss.WAV”。
YYYY为当前日历时钟的年，MM为当前日历时钟的月，DD为当前日历时钟的日，hh为当前日历时钟的时，mm为当前日历时钟的月,ss为当前日历时钟的秒。
录音的时间长度由Ts决定，但不超过1小时。
到达Ts时间后录音自动停止。
如果正在录音,则此指令无效。
停止录音：上位机发送：02 02 00 00 00 00 78 39；下位机停止录音。
WT588D VoiceChip 使用说明书WT588D VoiceChip 软件是广州唯创电子有限企业依据WT588D 语音芯片 / 模块特征开发出来的相对应配套软件，能极大程度的拓展 WT588D 语音芯片 / 模块的各项功能，在最短的时间内达成WT588D 语音芯片 / 模块的各样编程工作，且操作界面简单，编写过程方便，完整的可视化傻瓜式操作，不需要懂得任何编程方法，都能轻易的操作WT588D VoiceChip软件，使用它对WT588D 语音芯片 / 模块各样控制模式程序的写入、语音的替代、组合，音频输出模式的设置等。
目录1、软件安装 (2)2、软件操作 (4)、软件界面介绍4 ...................................................................................................................................................................................................4 、操作地区介绍 ......................................................................................................................................................................................4 、软件主界面操作按键说明 .................................................................................................................................................................、新建工程 (5)5 、设置储存器容量大小 .......................................................................................................................................................................................、装载语音 (6)、选择控制模式7 ...................................................................................................................................................................................................8 、一线串口模式 ......................................................................................................................................................................................9 、三线串口模式 ......................................................................................................................................................................................、MP3 模式 (9)10、按键模式 ...........................................................................................................................................................................................11、3 ×8 矩阵按键模式 ..........................................................................................................................................................................12、并口模式 ...........................................................................................................................................................................................13、音频输出模式设置 ........................................................................................................................................................................................、 BUSY 设置 (14)、地点语音 (14)、插入静音 (14)2.10 、删除音频 (15)2.11 、编译工程 (15)2.12 、下载工程 (16)2.13 、操作步骤框图 (19)1、软件安装软件文件包里面共有 4 个文件，此中包含、、和四个文件，此中是软件中文界面安装，为软件英文界面安装。
信息科技中国科技信息2013年第13期 CHINA SCIENCE AND TECHNOLOGY INFORMATION Jul.2013-92-摘 要在绿激光手术仪设备开发中,采用WT588D语音模块实现了语音播报系统，使手术仪人机交互更加友好,方便使用。
本文详细叙述了语音文件的制作、下载、硬件电路设和编程设计过程。
该语音整体结构简单，音质优美，成本低廉。
关键词WT588D模块；语音播报WT588D语音模块；TDA2030音频驱动；绿激光手术仪引言目前,在儿童玩具、学习机、计算器、迎宾器、公交报站以及各种智能仪器仪表等设备中大量的使用了语音播报系统。
过去的语音播报系统中多采用ISD系列的语音模块，ISD系列语音模块的缺点电路设计较复杂，控制不灵活，而且价格较高。
而本文使用的WT588D模块性价比较高，存储容量大,可以外部扩展更大容量的存储器（支持2Mbit～32Mbit容量的SPI-Flash），能够在线烧写语音文件，操作方便，更改语音文件十分灵活;语音文件的采样率可以为6 kS/s～20 kS/s,可以尽可能的逼近原语音文件的效果。
1 WT588D模块简介WT588D模块是台湾华邦公司与广州创科有限公司共同研制的集单片机、语音电路、SPI-Flash存储器于一体的可编程语音系统。
该语音系统具有220段可控制地址位，单个地址还最多可加载128段语音,地址位内的语音组合播放。
通过在线烧写软件,可以灵活设置系统的控制方式、语音地址和分段信息。
W T 588D 模块支持按键控制模式、MP3控制模式、一线串口模式及三线SPI模式。
模块内部集成了DSP高速音频处理器，内置13位A/D以及12 位 PWM音频处理，确保高品质语音输出。
内嵌独特的人声语音处理器，使语音表现极为自然悦耳。
2 语音模块设计2.1 语音文件的提取语音文件的提取有2种常用方法：(1) 利用文字转语音软件提取;(2)从录制的文件中提取1）Voice Reader是一款非常易用的文字转语音软件，通过它可以方便的提取出需要的语音文件。
存储器（SPI-FLASH）扩展使用方案基于WT588D 语音芯片强大的控制端口驱动能力，利用一个WT588D 语音芯片可扩展驱动多个SPI-Flash 存储器，以获得更大的存储空间和更多的控制地址。
在目前WT588D 外挂64M 存储器程序如火似荼的开发时期，利用多个32M 存储器也能做到64M 的效果，存储空间骤然递增。
而且还能拥有更多的控制地址，从之前的220段语音地址，扩展到440段或者更多段语音地址，同时外挂多个SPI-Flash 存储器，有效的将语音地址数量提高到数倍。
从基本上解决了WT588D 外挂单个SPI-FLASH 存储空间有限的问题。
使得WT588D能被更好的应用在更多的场合，如游戏机系统，长时间放音系统，多国语言系统，以及需要更多段语音的收银系统，叫号系统等。
1、扩展使用框图框图中只画出外挂三个存储器，实际上WT588D 语音芯片可驱动的外部存储器的数量能达到数十个。
2、外挂存储器数量跟语音地址和播放时间的关系表格中数据为用WT588D 当作主控的情况下计算得来。
表中仅列出3个SPI-Flash 存储器的应用数据。
序号 存储器型号存储器容量外挂存储器数量语音地址（段）播放时间（秒）1 W25X202M1 220 302 2 440 603 3 660 904 W25X404M1 220 100 52 440 200 63 660 300 7 W25X808M1 220 200 82 440 400 93 660 600 10 W25X1616M1 220 500 112 440 1000 123 660 1500 13 W25X3232M1 220 1000 142 440 2000 15366030003、扩展电路图3.1、开关切换模式控制：此电路为外挂6个SPI-FLASH方案，SPI-FLASH的DO、DI、CS、CLK级联接到WT588D语音芯片的P13（DO）、P14（DI）、P15（CS）、P16（CLK）。
wt588d工作原理
WT588D是一款常用的语音芯片，它可以实现语音播放、录制、存储等功能。
WT588D的工作原理主要包括以下几个方面：
1. 控制芯片与WT588D的通信
WT588D需要通过控制芯片（如单片机）来实现控制。
控制芯片通过串口与WT588D进行通信，发送指令来控制WT588D的工作状态。
2. 语音数据的存储
WT588D内部有一块闪存芯片，用于存储语音数据。
用户可以通过软件将需要播放的语音数据下载到WT588D的闪存芯片中。
WT588D 支持多种格式的语音文件，如MP3、WAV等。
3. 语音数据的解码
WT588D内部有一块解码芯片，用于将存储在闪存芯片中的语音数据进行解码。
解码后的语音数据可以通过WT588D的音频输出接口输出到扬声器或耳机中。
4. 控制语音播放
WT588D可以通过控制芯片发送指令来控制语音的播放。
用户可以通过指令来选择需要播放的语音文件、设置音量、控制播放速度等。
总的来说，WT588D的工作原理比较简单，但是需要掌握一定的串口通信和语音文件格式的知识。
在实际应用中，用户需要根据具体的需求来编写控制程序，实现各种功能。
除了WT588D，市面上还有很多其他的语音芯片，如ISD1820、APR9600等。
每种语音芯片的工作原理都有所不同，用户需要根据具体的需求来选择合适的芯片。
WT588D VoiceChip使用说明书WT588D VoiceChip软件是广州唯创电子有限公司根据WT588D语音芯片/模块特性开发出来的相对应配套软件，能极大程度的拓展WT588D语音芯片/模块的各项功能，在最短的时间内完成WT588D语音芯片/模块的各种编程工作，且操作界面简单，编辑过程方便，完全的可视化傻瓜式操作，不需要懂得任何编程方法，都能轻易的操作WT588D VoiceChip软件，使用它对WT588D语音芯片/模块各种控制模式程序的写入、语音的替换、组合，音频输出模式的设置等。
目录1、软件安装 (2)2、软件操作 (4)2.1、软件界面介绍 (4)2.1.1、操作区域介绍 (4)2.1.2、软件主界面操作按键说明 (4)2.2、新建工程 (5)2.3、设置存储器容量大小 (5)2.4、装载语音 (6)2.5、选择控制模式 (7)2.5.1、一线串口模式 (8)2.5.2、三线串口模式 (9)2.5.3、MP3模式 (10)2.5.4、按键模式 (11)2.5.5、3×8矩阵按键模式 (12)2.5.6、并口模式 (13)2.6、音频输出模式设置 (14)2.7、BUSY设置 (14)2.8、地址语音 (14)2.9、插入静音 (15)2.10、删除音频 (15)2.11、编译工程 (16)2.12、下载工程 (16)2.13、操作步骤框图 (19)1、软件安装软件文件包里面共有4个文件，其中包括setup.WT_App.msi 、setup.WT_App.SC.Msi 、setup_C.Exe 和setup_E.Exe 四个文件，其中setup_C.exe 是软件中文界面安装，setup_E.exe 为软件英文界面安装。
为了方便讲解操作方法，这里选择安装中文版本，双击setup_C.exe,进入安装向导状态。
确定继续安装此软件，选择点击“下一步”，想放弃此次安装，可点击“取消”或者点击“×”。
在此界面里，点击“浏览”可以选择软件安装的路径，“磁盘开销”为查看电脑当前的磁盘使用率，确定继续，点击“下一步”，返回点击“上一步”，放弃安装点击“取消”或者“×”。
点击下一步，确认继续安装。
显示安装进度，此过程为自动操作。
点击“关闭”退出安装界面，并自动完成安装。
桌面自动生成软件快捷图标。
2、软件操作2.1、软件界面介绍2.1.1、操作区域介绍软件的操作界面主要被分为两大区域，音频装载区和音频编辑区。
音频装载区也是存储器的主存储器区域，放置语音的大小将直接影响存储器的使用率。
音频编辑区为语音调用区，此区域内调用的语音文件将不再占用存储器的空间。
音频装载区音频编辑区2.1.2、软件主界面操作按键说明在软件的主界面，会看到以下这几个图标。
依次为“新建工程”、“打开工程”、“编译并保存为BIN”、“选项”、“下载”、“帮助”。
2.2、新建工程点击“文件”→“新建工程”，或在软件操作模式下，直接按快捷键F2，创建一个新工程。
在弹出的窗口中选择工程的放置路径，并给工程命名。
在文件名处可以键入新的工程名字，如此处键入的是“操作示范”，保存类型为默认的“Project Files （*.winproj ）”，确认后点保存。
系统自动在指定的路径生成一个工程文件包，所有的工程信息都被存储在这个工程文件包里面。
2.3、设置存储器容量大小在软件操作主界面右上角的“存储器”下拉菜单里设置跟实际应用中SPI-Flash 存储器大小一致的数据，此处有2M 、4M 、8M 、16M 、32M、64M 可供选择。
为了更合理的使用SPI-Flash 存储器，可根据语音长度、采样率来选择SPI-Flash 的容量。
具体的语音长度、采样率及存储容量的关系，请参考《WT588D 语音芯片货源信息》第二条。
2.4、装载语音WT588D VoiceChip 软件能加载WAV 格式的音频，且采样率必须为6000Hz 、8000Hz 、10000Hz 、12000Hz 、14000Hz、16000Hz 、18000Hz、20000Hz 、22000Hz 。
在软件的左边区域为音频加载区，在软件的音频加载区点击右键，在弹出来的菜单里选择“装载”即能把语音装载进来。
在弹出来的窗口中选择语音的路径，软后点“打开”。
语音被加载进来后，在软件主界面的音频装载区显示相关的信息，如音频文件名、采样率、位、声道、单个语音时间以及所有语音的总时间。
2.5、选择控制模式点击“操作”→“选项”，进入选项界面。
选项的控制模式里面，可以选择一线串口模式、三线串口模式、MP3模式、按键模式、3×8矩阵按键模式以及并口模式。
系统默认选择按键模式。
2.5.1、一线串口模式在选项界面里面选定“一线串口模式”后，点击“确定”。
工程文档就处于一线串口模式状态。
点击“操作”→“按键设置”，可以看到各个I/O 口所对应的“按键1”→“按键10”的默认状态，其中“按键4”（对应的I/O 口为P03)选项已被系统锁定，P03在一线串口模式下为DATA 数据脚，因此不能当按键使用，其余的I/O 口仍然可以当作按键使用，在各个按键（I/O 口）的下拉菜单里，能选择“按键无效、脉冲可重复、脉冲不可重复、电平非保持循环、电平保持可循环、播放/停止、下一曲不循环、上一曲不循环、下一曲可循环、上一曲可循环、电平保持不可循环、暂停、音量+、音量-、停止”等15种触发方式，触发方式被选定后，相对应的按键（I/O 口）被置于低电平时，就以被设定的方式进行触发播放语音。
系统默认各个能用的按键（I/O 口）均为脉冲可重复触发方式。
点击“操作”→“地址设置”，能设置各个按键（I/O 口）直接触发的地址。
“按键1”～“按键10”的直接触发地址被默认为0～9。
用鼠标指向按键所对应的方框里，可直接键入自定义地址，地址的输入范围为0～219之间的整数。
其中能直接触发地址语音的触发方式有“脉冲可重复、脉冲不可重复、电平非保持循环、电平保持可循环、播放/停止、电平保持不可循环”等7种，当地址所对应的按键（I/O 口）被设置为这7种触发方式时，才能有效的直接触发这些地址。
详细的地址描述信息，请浏览“2.8、地址语音”。
2.5.2、三线串口模式在选项界面里面选定“三线串口模式”，点击“确定”。
工程文档就处于三线串口模式的状态。
三线串口模式下，所有I/O口都不能当按键使用，所以在“操作”→“按键设置”里面看到所有按键都是被锁定的。
同样，在“操作”→“地址设置”里面虽然只有按键2（P01)、按键3(P02)、按键4(P03)被锁定，但其他按键里的设置都是无效的。
2.5.3、MP3模式在选项界面里面选定“MP3模式”，点击“确定”。
工程文档就处于MP3模式的状态。
MP3模式下，按键1～6分别被默认为“停止”、“播放/暂停”、“下一曲”、“上一曲”、“音量+”、“音量-”，其他按键(I/O 口)均无效。
点击“操作”→“按键设置”，可以看到，所有按键都是被锁定的。
“操作”→“地址设置”里面，也可以看到按键1～按键6的地址被锁定为0～5，其他按键虽然没有被锁定，但设置一样无效。
2.5.4、按键模式在选项界面里面选定“按键模式”，点击“确定”。
工程文档就处于按键模式的状态。
按键模式下，按键1（P00）、按键2（P01）、按键3（P02)、按键4（P03)、按键5（P04)、按键6（P05)、按键7（P06)、按键8（P07)、按键9（P10)、按键10（P11)为有效状态，点击“操作”→“按键设置”，看到按键1～按键10都处于激活状态，点击旁边的下拉菜单，可以设置各个按键（I/O 口）的触发方式。
系统默认各个按键为脉冲可重复触发。
在“操作”→“地址设置”里，可以设置按键1～按键10直接触发的地址。
“按键1”～“按键10”的直接触发地址被默认为0～9。
用鼠标指向按键所对应的方框里，可直接键入自定义地址，地址的输入范围为0～219之间的整数。
其中能直接触发地址语音的触发方式有“脉冲可重复、脉冲不可重复、电平非保持循环、电平保持可循环、播放/停止、电平保持不可循环”等7种，当地址所对应的按键（I/O 口）被设置为这7种触发方式时，才能有效的直接触发这些地址。
详细的地址描述信息，请浏览“2.8、地址语音”。
2.5.5、3×8矩阵按键模式在选项界面里面选定“3×8矩阵按键模式”，点击“确定”。
工程文档就处于3×8矩阵按键模式的状态。
3×8矩阵按键模式由I/O口组成矩阵的方式触发地址语音，所以按键被锁定在24个，均为脉冲可重复触发方式。
点击“操作”→“按键设置”，看到所有按键都处于锁定状态。
点击“操作”→“地址设置”，可以看到，可以设置的地址有24个，在方框里可以设置各个按键所直接触发的地址语音，地址的输入范围为0～219之间的整数。
2.5.6、并口模式在选项界面里面选定“并口模式”，点击“确定”。
工程文档就处于并口模式的状态。
并口模式下，按键1（P00）被定义为触发脚，P01、P02、P03、P04、P05、P06、P07、P10为地址脚。
点击“操作”→“按键设置”，可以看到，只有按键1能设置触发方式，在这里设置时，建议设置成“脉冲可重复、脉冲不可重复、电平非保持循环、电平保持可循环、播放/停止、电平保持不可循环、暂停”这几种可以直接触发地址语音的方式。
点击“操作”→“地址设置”，地址都是被锁定的，虽然按键1可以设置地址，但此处的设置为无效，触发的地址由I/O 口处的地址位直接决定。
2.6、音频输出模式设置设置音频的输出方式为DAC （外接功放模式）和PWM （直接驱动扬声器模式）。
点击“操作”→“选项”，在选项界面里设置音频输出模式。
2.7、BUSY 设置设置BUSY 端（I/O 口P17)在播放音频时输出电平状态为高或低。
点击“操作”→“选项”，在“忙信号输出”里选择“LOW ”（无播放时输出低电平）或“HIGH”（无播放时输出高电平）。
2.8、地址语音软件右边的空白区域为音频编辑区。
在“地址序号”处选定一个地址，然后把音频装载区的语音拖曳（双击音频装载区的语音）过来，这个被选定的地址就有语音存在了。
如果再次点击其他语音（也可以点刚才点过的语音），把语音继续拖曳过来，语音就可以按排列序号顺序播放。
“地址序号”里有0～219可供选择，点击“+”（键盘快捷键W ）或“-”（键盘快捷键S ），增大或减小地址，在地址里面的语音可以被按键（I/O 口P00）调用直接控制播放，如设置按键1的触发方式为“脉冲可重复”，触发地址为“0”，用脉冲触发按键1(I/O 口P00)，就能按顺序播放地址0里面的所有语音。
软件总共有220个语音地址，每个地址里面最多可以组合85段语音，也可以在语音之间插入静音。
