形位公差的全部符号和机械制图的常用符号

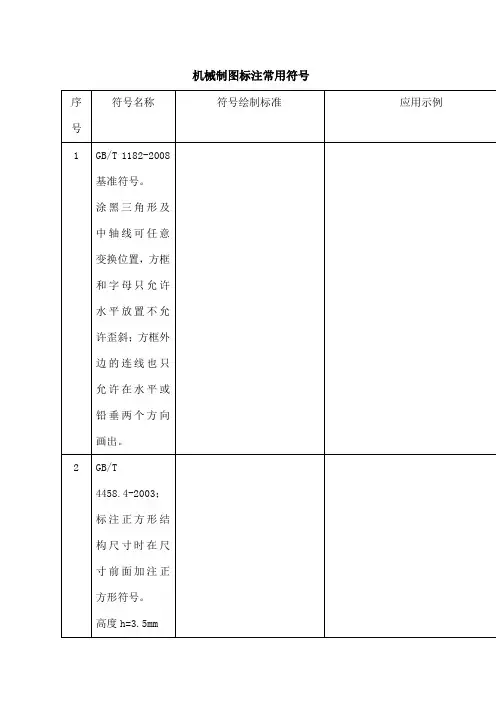

机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。

涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。

2 GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。

高度h=3.5mm3 GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。

高度h=R=3.5mm4 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平符号。

高度h=3.5mm5 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平深度符号。

高度h=3.5mmGB/T 16675.2-1996尺寸注法；埋头孔符号。

高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。

高度h=3.5mm8 JB/T 5061-2006定位支撑符号。

高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。

高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。

高度h=5mm中心孔符号。

高度h=3.5mm；高度H1=5mm。

12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。

粗糙度符号的三角形部分为测量点符号。

可随图形进行缩放。

汇编人：质管办标准化管理员郑家贵 2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。

机械制图形位公差及符号互换性与技术测量。

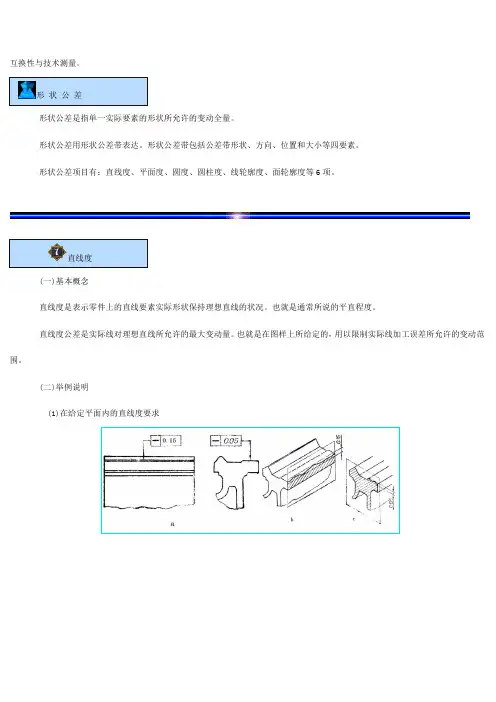

形状公差形状公差是指单⼀实际要素的形状所允许的变动全量。

形状公差⽤形状公差带表达。

形状公差带包括公差带形状、⽅向、位置和⼤⼩等四要素。

形状公差项⽬有：直线度、平⾯度、圆度、圆柱度、线轮廓度、⾯轮廓度等6项。

直线度(⼀)基本概念直线度是表⽰零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度公差是实际线对理想直线所允许的最⼤变动量。

也就是在图样上所给定的，⽤以限制实际线加⼯误差所允许的变动范围。

(⼆)举例说明(1)在给定平⾯内的直线度要求图样a上对导轨表⾯给出了两项直线度公差要求：⼀项是将指⽰箭头指在主视图位置处；⼀项是将指⽰箭头指在左侧视图处。

图中要求表⽰，在导轨同⼀表⾯上，沿两个不同⽅向分别给出直线度公差。

即沿两个指⽰箭头⽅向，在各⾃对应视图的剖切⾯(即给定平⾯)与导轨表⾯的交线，应控制在给定的相应公差范围内。

导轨的实际表⾯，与长向剖切⾯的任⼀交线，都必须位于距离为公差值0.15mm的两平⾏直线之间，如图b所⽰；与短向剖切⾯的任⼀交线，都必须位于距离为公差值0.05mm的两平⾏直线之间，如图c所⽰。

(2)在给定⽅向上的直线度要求图样上只给出沿指⽰箭头所⽰⽅向上的直线度公差要求，⽽对其它⽅向则没有提出限制要求。

此为给定⼀个⽅向上的直线度公差要求。

它的公差带应是：距离为公差值t的两平⾏平⾯之间的区域，如图b所⽰。

图a所⽰要求表⽰：实际刃部棱线应位于距离为公差值0.006mm的两平⾏平⾯内。

如图a所⽰⾓形平尺，图中对同⼀棱边分别给出两项直线度公差：沿垂直度⽅向为0.008mm，沿⽔平⽅向为0.02mm。

图样上应采⽤两个不同⽅向的指⽰箭头来表⽰。

图中要求表⽰：被测实际棱线应控制在沿垂直⽅向，距离为公差值0.008mm；沿⽔平⽅向，距离为公差值0.02mm的两组相互垂直的平⾏平⾯所组成的四棱柱区域内，如图b所⽰。

(3)在任意⽅向上的直线度要求要控制在空间任⼀⽅向均可发⽣变动的直线要素，使其变动量均在同⼀范围内，只能⽤⼀圆柱⾯区域来限制。

求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥ 有四圆度○ 无倾斜度∠ 有⌒ 有或无同轴度◎ 有0.02⊥0.05 B/ / 0.05 B⊥0.1 A B// 0.03六圆跳动↗ 有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例. 3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例.4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例. 5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。

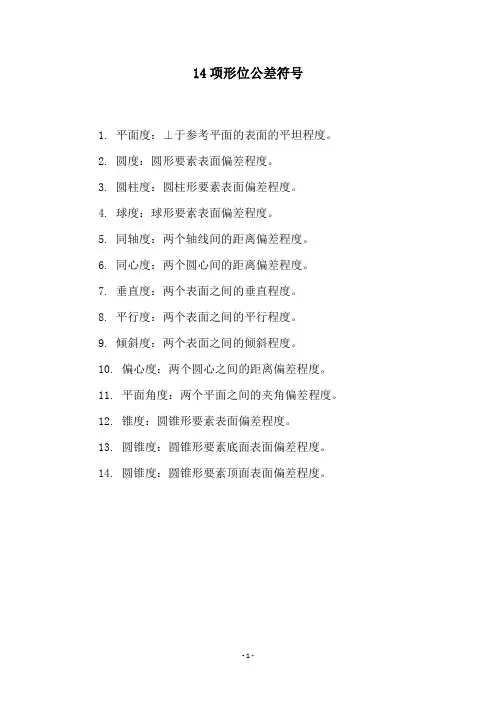

14项形位公差符号
1. 平面度：⊥于参考平面的表面的平坦程度。

2. 圆度：圆形要素表面偏差程度。

3. 圆柱度：圆柱形要素表面偏差程度。

4. 球度：球形要素表面偏差程度。

5. 同轴度：两个轴线间的距离偏差程度。

6. 同心度：两个圆心间的距离偏差程度。

7. 垂直度：两个表面之间的垂直程度。

8. 平行度：两个表面之间的平行程度。

9. 倾斜度：两个表面之间的倾斜程度。

10. 偏心度：两个圆心之间的距离偏差程度。

11. 平面角度：两个平面之间的夹角偏差程度。

12. 锥度：圆锥形要素表面偏差程度。

13. 圆锥度：圆锥形要素底面表面偏差程度。

14. 圆锥度：圆锥形要素顶面表面偏差程度。

- 1 -。

互换性与技术测量。

形状公差形状公差是指单一实际要素的形状所允许的变动全量。

形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

直线度(一)基本概念直线度是表示零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度公差是实际线对理想直线所允许的最大变动量。

也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。

(二)举例说明(1)在给定平面内的直线度要求图样a上对导轨表面给出了两项直线度公差要求：一项是将指示箭头指在主视图位置处；一项是将指示箭头指在左侧视图处。

图中要求表示，在导轨同一表面上，沿两个不同方向分别给出直线度公差。

即沿两个指示箭头方向，在各自对应视图的剖切面(即给定平面)与导轨表面的交线，应控制在给定的相应公差范围内。

导轨的实际表面，与长向剖切面的任一交线，都必须位于距离为公差值0.15mm的两平行直线之间，如图b所示；与短向剖切面的任一交线，都必须位于距离为公差值0.05mm的两平行直线之间，如图c所示。

(2)在给定方向上的直线度要求图样上只给出沿指示箭头所示方向上的直线度公差要求，而对其它方向则没有提出限制要求。

此为给定一个方向上的直线度公差要求。

它的公差带应是：距离为公差值t的两平行平面之间的区域，如图b所示。

图a所示要求表示：实际刃部棱线应位于距离为公差值0.006mm的两平行平面内。

如图a所示角形平尺，图中对同一棱边分别给出两项直线度公差：沿垂直度方向为0.008mm，沿水平方向为0.02mm。

图样上应采用两个不同方向的指示箭头来表示。

图中要求表示：被测实际棱线应控制在沿垂直方向，距离为公差值0.008mm；沿水平方向，距离为公差值0.02mm的两组相互垂直的平行平面所组成的四棱柱区域内，如图b所示。

(3)在任意方向上的直线度要求要控制在空间任一方向均可发生变动的直线要素，使其变动量均在同一范围内，只能用一圆柱面区域来限制。

机械制图标注常用符号机械制图尺寸标注常用标准符号汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002图形不对称时，移出断面四、简化画法 GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。

2.五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。

根据GB/T 197-2003的规定，将普通螺纹的标记方法介绍如下：六、弹簧表示法 GB/T 4459.4-2003七、尺寸注法 GB/T 4458.4-2003 GB/T 19096-20031.在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。

（如下图）2.标注角度的尺寸界线应沿径向引出（图5），标注弦长的尺寸界线应平行于该弦的垂直平分线（图6），标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线（图7），但当弧度较大时，可沿径向引出（图8）。

机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。

零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。

零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。

形状和位置公差简称形位公差。

二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

机械制图标注常用符号序号符号名称 符号绘制标准 应用示例 1 GB/T 1182-2008基准符号。

涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。

2 GB/T 4458。

4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。

高度h=3。

5mm3 GB/T 4458.4—2003；标注弧长时在尺寸前面加注弧长符号。

高度h=R=3。

5mm4 GB/T 4458.4-2003；GB/T 16675。

2-1996尺寸注法；沉孔或锪平符号。

高度h=3。

5mm5 GB/T 4458.4—2003；GB/T 16675。

2—1996尺寸注法；沉孔或锪平深度符号。

高度h=3。

5mm6 GB/T 4458.4-2003；GB/T 16675。

2—1996尺寸注法；埋头孔符号。

高度h=3。

5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754—1995锥度符号或莫氏锥度注法。

高度h=3。

5mm8 JB/T 5061-2006定位支撑符号。

高度h=3.5mm9 JB/T 5061—2006辅助支撑符号。

高度h=3.5mm10 JB/T 5061—2006辅助支撑符号。

高度h=5mm11 GB/T 4459.5-1999中心孔符号。

高度h=3。

5mm;高度H1=5mm.12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。

粗糙度符号的三角形部分为测量点符号。

可随图形进行缩放.汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、。

图线GB/T 4457.4—2002 GB/T 17450—1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求.（表面处理包括镀（涂）覆、化学处理和冷作硬化处理.）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围(如下左图）c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图GB/T 17451—1998 GB/T 4458.1—2002 1。

机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。

零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。

零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。

形状和位置公差简称形位公差。

二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

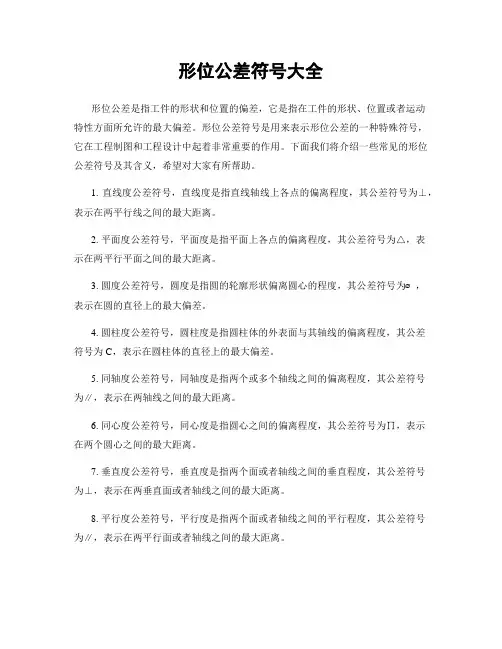

形位公差符号大全形位公差是指工件的形状和位置的偏差，它是指在工件的形状、位置或者运动特性方面所允许的最大偏差。

形位公差符号是用来表示形位公差的一种特殊符号，它在工程制图和工程设计中起着非常重要的作用。

下面我们将介绍一些常见的形位公差符号及其含义，希望对大家有所帮助。

1. 直线度公差符号，直线度是指直线轴线上各点的偏离程度，其公差符号为⊥，表示在两平行线之间的最大距离。

2. 平面度公差符号，平面度是指平面上各点的偏离程度，其公差符号为△，表示在两平行平面之间的最大距离。

3. 圆度公差符号，圆度是指圆的轮廓形状偏离圆心的程度，其公差符号为⌀，表示在圆的直径上的最大偏差。

4. 圆柱度公差符号，圆柱度是指圆柱体的外表面与其轴线的偏离程度，其公差符号为C，表示在圆柱体的直径上的最大偏差。

5. 同轴度公差符号，同轴度是指两个或多个轴线之间的偏离程度，其公差符号为∥，表示在两轴线之间的最大距离。

6. 同心度公差符号，同心度是指圆心之间的偏离程度，其公差符号为∏，表示在两个圆心之间的最大距离。

7. 垂直度公差符号，垂直度是指两个面或者轴线之间的垂直程度，其公差符号为⊥，表示在两垂直面或者轴线之间的最大距离。

8. 平行度公差符号，平行度是指两个面或者轴线之间的平行程度，其公差符号为∥，表示在两平行面或者轴线之间的最大距离。

以上是一些常见的形位公差符号及其含义，它们在工程制图和工程设计中起着非常重要的作用。

了解这些符号的含义，有助于我们更好地理解工程图纸，提高工程设计的准确性和效率。

希望大家能够认真学习和掌握这些知识，为自己的工程设计工作打下坚实的基础。

形位公差符号大全就介绍到这里，希望对大家有所帮助。

谢谢阅读！。

机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。

涂黑三角形及中轴线可任意变换位置,方框与字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。

2GB/T 4458、4-2003; 标注正方形结构尺寸时在尺寸前面加注正方形符号。

高度h=3、5mm3GB/T 4458、4-2003;标注弧长时在尺寸前面加注弧长符号。

高度h=R=3、5mm4GB/T 4458、4-2003;GB/T 16675、2-1996 尺寸注法;沉孔或锪平符号。

高度h=3、5mm5GB/T 4458、4-2003; GB/T 16675、2-1996 尺寸注法;沉孔或锪平深度符号。

高度h=3、5mm6GB/T 4458、4-2003; GB/T 16675、2-1996 尺寸注法; 埋头孔符号。

高度h=3、5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。

高度h=3、5mm8 JB/T 5061-2006定位支撑符号。

高度h=3、5mm9 JB/T 5061-2006辅助支撑符号。

高度h=3、5mm10 JB/T 5061-2006辅助支撑符号。

高度h=5mm11 GB/T 4459、5-1999中心孔符号。

高度h=3、5mm;高度H1=5mm。

12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。

粗糙度符号的三角形部分为测量点符号。

可随图形进行缩放。

汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、、图线GB/T 4457、4-2002 GB/T 17450-1998注:粗虚线与粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

(表面处理包括镀(涂)覆、化学处理与冷作硬化处理。

机械制图标注常用符号寸时在尺寸前面加注正方形符号。

高度h=3.5mm3GB/T4458.4-2003； 标注弧长时在尺寸前面加注弧长符号。

高度h=R=3.5mm4GB/T 4458.4-2003；GB/T16675.2-1996 尺寸注法； 沉孔或锪平符号。

高度h=3.5mm5GB/T4458.4-2003； GB/T16675.2-1996 尺寸注法； 沉孔或锪平深度符号。

高度h=3.5mm6 GB/T4458.4-2003；GB/T16675.2-1996尺寸注法；埋头孔符号。

高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。

高度h=3.5mm8 JB/T 5061-2006定位支撑符号。

高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。

高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。

汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线2）可用与管子中心线重合的单根粗实线表示。

求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥有四圆度○ 无倾斜度∠有⌒有或无同轴度◎有六圆跳动↗有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例.3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例. 4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例.5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。

机械制图符号和公差符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。

零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。

零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。

形状和位置公差简称形位公差。

二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。
