机械制图形位公差及符号

机械制图常用形位公差详解一．形状公差1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测外表投影后为一接近直线的“波浪线”〔如右图〕，该“波浪线”的变化范围应该在距离为公差值t〔t=0.1〕的两平行直线之间。

2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工外表必须位于距离为公差值t〔t=0.01〕的两平行平面内，如右图区域。

3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t〔t=0.025〕的两同心圆之内，如右图区域。

：圆柱度，指工件圆柱外表所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。

标注含义：被测圆柱面必须位于半径差为公差值t〔t=0.1〕的两同轴圆柱面之间，如右图。

圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

二．位置公差平行度，指两平面或者两直线平行的程度，即其中一平面〔边〕相对于另一平面〔边〕平行的误差最大允许值。

标注释义：被测轴线必须位于距离为公差值t〔t=0.1〕，且在给定方向上平行于基准轴线的两平行平面之间。

注：2．垂直度垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线〔面〕的两个平行平面之间的区域，两个平行平面间的距离为t〔t=0.06〕，被测线〔面〕必须位于这两个平面之间。

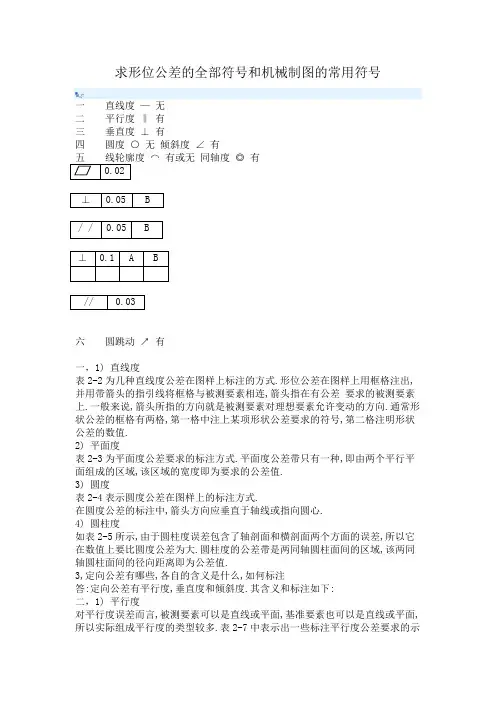

求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥ 有四圆度○ 无倾斜度∠ 有⌒ 有或无同轴度◎ 有0.02⊥0.05 B/ / 0.05 B⊥0.1 A B// 0.03六圆跳动↗ 有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例. 3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例.4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例. 5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。

互换性与技术测量。

形状公差形状公差是指单一实际要素的形状所允许的变动全量。

形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

直线度(一)基本概念直线度是表示零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度公差是实际线对理想直线所允许的最大变动量。

也就是在图样上所给定的，用以限制实际线加工误差所允许的变动范围。

(二)举例说明(1)在给定平面内的直线度要求图样a上对导轨表面给出了两项直线度公差要求：一项是将指示箭头指在主视图位置处；一项是将指示箭头指在左侧视图处。

图中要求表示，在导轨同一表面上，沿两个不同方向分别给出直线度公差。

即沿两个指示箭头方向，在各自对应视图的剖切面(即给定平面)与导轨表面的交线，应控制在给定的相应公差范围内。

导轨的实际表面，与长向剖切面的任一交线，都必须位于距离为公差值0.15mm的两平行直线之间，如图b所示；与短向剖切面的任一交线，都必须位于距离为公差值0.05mm的两平行直线之间，如图c所示。

(2)在给定方向上的直线度要求图样上只给出沿指示箭头所示方向上的直线度公差要求，而对其它方向则没有提出限制要求。

此为给定一个方向上的直线度公差要求。

它的公差带应是：距离为公差值t的两平行平面之间的区域，如图b所示。

图a所示要求表示：实际刃部棱线应位于距离为公差值0.006mm的两平行平面内。

如图a所示角形平尺，图中对同一棱边分别给出两项直线度公差：沿垂直度方向为0.008mm，沿水平方向为0.02mm。

图样上应采用两个不同方向的指示箭头来表示。

图中要求表示：被测实际棱线应控制在沿垂直方向，距离为公差值0.008mm；沿水平方向，距离为公差值0.02mm的两组相互垂直的平行平面所组成的四棱柱区域内，如图b所示。

(3)在任意方向上的直线度要求要控制在空间任一方向均可发生变动的直线要素，使其变动量均在同一范围内，只能用一圆柱面区域来限制。

标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

形位公差的标注（1）代号中的指引线前头与被测要素的连接方法当被测要素为线或表面时，指引线的箭头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。

当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对齐，见右图b；当被测要素为各要素的公共轴线、公共中心平面时，指引线的前头可以直接指在轴线或中心线上，见右图c。

（2）对于位置公差还需要用基准符号及连线表明被测要素的基准要素，此时基准符号与基准要素连接的方法：当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出线标注，并应明显地与尺寸线错开，见下图a。

当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图b。

当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接靠近公共轴线或中心线标注，见上图c。

（3）当基准符号不便直接与框格相连时，则采用基准代号(点击此处查看画法)标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格或多格，以填写基准代号的字母，见下图。

（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基准时，就不再画基准符号，两边都用箭头表示，见下图。

（5）当同一个被测要素有多项形位公差要求，其标注方法又是一致时，可以将这些框格画在一起，共用一根指引线箭头，见下图。

（6）若多个被测要素有相同的形位公差（单项或多项）要求时，可以在从框格引出的指引线上绘制多个箭头并分别与各被测要素相连，见下图。

（7）如需给出被测要素任一长度（或范围）的公差值时，其标注方法见图a。

如不仅给出被测要素汪一长度（或范围）的公差值，还需给出被测要素全长（或整个要素）内的公差值，其标注方法见下图b。

形状和位置公差形状和位置公差的基本概念零件经加工后，不仅会存在尺寸的误差，而且会产生几何形状及相互位置的误差。

如下图所示的圆柱体，即使在尺寸合格时，也有可能出现一端大、另一端小或中间细两端粗等情况，其截面也有可能不圆，这属于形状方面的误差；再如下图所示的阶梯轴、加工后可能出现各轴段不同轴线的情况，这属于位置方面的误差。

机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。

零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。

零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。

形状和位置公差简称形位公差。

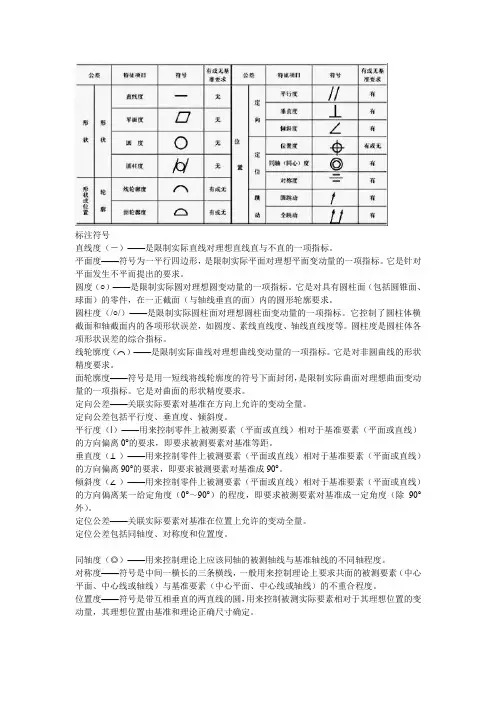

二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。

涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。

2 GB/T 4458.4-2003；标注正方形结构尺寸时在尺寸前面加注正方形符号。

高度h=3.5mm3 GB/T 4458.4-2003；标注弧长时在尺寸前面加注弧长符号。

高度h=R=3.5mm4 GB/T 4458.4-2003；GB/T 16675.2-1996尺寸注法；沉孔或锪平符号。

高度h=3.5mmGB/T 16675.2-1996 尺寸注法；沉孔或锪平深度符号。

高度h=3.5mm6GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法； 埋头孔符号。

高度h=3.5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。

高度h=3.5mm8JB/T 5061-2006 定位支撑符号。

高度h=3.5mm9JB/T 5061-2006 辅助支撑符号。

高度h=3.5mm10JB/T 5061-2006 辅助支撑符号。

高度h=5mm中心孔符号。

高度h=3.5mm；高度H1=5mm。

12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。

粗糙度符号的三角形部分为测量点符号。

可随图形进行缩放。

汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002图形不对称时，移出断面不得画在中断处四、简化画法GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线2）可用与管子中心线重合的单根粗实线表示。

机械制图常用形位公差符号表示方法一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。

零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。

零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。

形状和位置公差简称形位公差。

二、形位公差符号标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

机械制图常用形位公差详解一．形状公差1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。

2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如右图区域。

3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。

4.圆柱度：圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。

标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。

圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

二．位置公差1.平行度平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。

标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线的两平行平面之间。

注：2．垂直度垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间。

机械制图的符号及代表意义要素——构成零件几何特征的点、线、面。

要素可从不同的角度分类：（1）按存在的状态可分为理想要素和实际要素理想要素——具有几何意义的要素，设计者在图样上给出的均为理想要素，它没有形位误差。

实际要素——零件上实际存在的要素，测量时由测得的要素来代替，由于测量误差的存在，实际要素并非要素的真实状况。

（2）按在形位公差中所处的地位可分为被测要素和基准要素。

被测要素——在图样上给出了形状或（和）位置公差的要素。

基准要素——用来确定被测要素方向或（和）位置的要素。

被测要素按其功能关系又可分为单一要素和关联要素。

单一要素——仅给出形状公差要求的要素。

关联要素——对其它要素有功能关系的要素。

（3）按要素的几何特征可分为轮廓要素（如圆柱面、圆锥面、平面、素线、曲线、曲面等）和中心要素（如轴线、球心、圆心、两平行平面的中心平面等）。

形状公差——单一实际要素的形状所允许的变动全量。

形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度。

直线度（－）——是限制实际直线对理想直线变动量的一项指标。

它是针对直线发生不直而提出的要求。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

机械制图常用形位公差详解Revised on November 25, 2020机械制图常用形位公差详解一．形状公差1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=）的两平行直线之间。

2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工表面必须位于距离为公差值t（t=）的两平行平面内，如右图区域。

3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=）的两同心圆之内，如右图区域。

4.圆柱度：圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。

标注含义：被测圆柱面必须位于半径差为公差值t（t=）的两同轴圆柱面之间，如右图。

圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

二．位置公差1.平行度平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。

标注释义：被测轴线必须位于距离为公差值t（t=），且在给定方向上平行于基准轴线的两平行平面之间。

注：2．垂直度垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=），被测线（面）必须位于这两个平面之间。

标注符号直线度（－）——是限制实际直线对理想直线直与不直的一项指标。

平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

圆度（○）——是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

圆柱度（/○/）——是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

线轮廓度（⌒）——是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

面轮廓度——符号是用一短线将线轮廓度的符号下面封闭，是限制实际曲面对理想曲面变动量的一项指标。

它是对曲面的形状精度要求。

定向公差——关联实际要素对基准在方向上允许的变动全量。

定向公差包括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

垂直度（⊥）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

倾斜度（∠）——用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差——关联实际要素对基准在位置上允许的变动全量。

定位公差包括同轴度、对称度和位置度。

同轴度（◎）——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

对称度——符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

位置度——符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

求形位公差的全部符号和机械制图的常用符号一直线度—无二平行度‖ 有三垂直度⊥有四圆度○ 无倾斜度∠有⌒有或无同轴度◎有六圆跳动↗有一，1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:二，1) 平行度对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.三，2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下: 四，1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例.3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例. 4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例.5) 全跳动全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.五，5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等。
