刮泥机技术协议

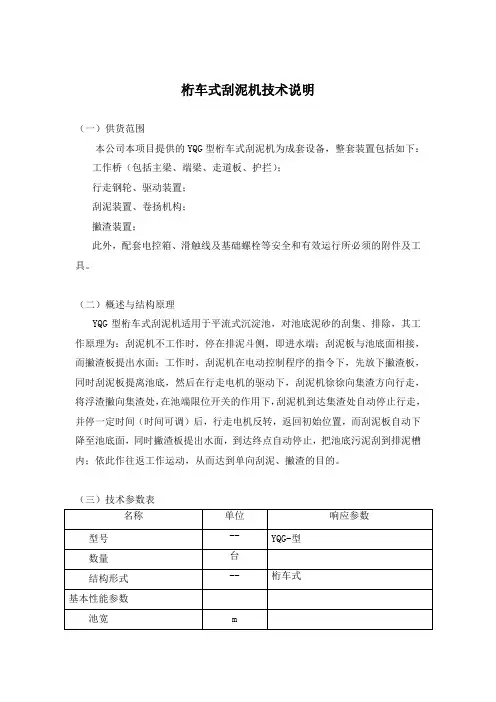

桁车式刮泥机技术说明（一）供货范围本公司本项目提供的YQG型桁车式刮泥机为成套设备，整套装置包括如下：工作桥（包括主梁、端梁、走道板、护拦）；行走钢轮、驱动装置；刮泥装置、卷扬机构；撇渣装置；此外，配套电控箱、滑触线及基础螺栓等安全和有效运行所必须的附件及工具。

（二）概述与结构原理YQG型桁车式刮泥机适用于平流式沉淀池，对池底泥砂的刮集、排除，其工作原理为：刮泥机不工作时，停在排泥斗侧，即进水端；刮泥板与池底面相接，而撇渣板提出水面；工作时，刮泥机在电动控制程序的指令下，先放下撇渣板，同时刮泥板提离池底，然后在行走电机的驱动下，刮泥机徐徐向集渣方向行走，将浮渣撇向集渣处，在池端限位开关的作用下，刮泥机到达集渣处自动停止行走，并停一定时间（时间可调）后，行走电机反转，返回初始位置，而刮泥板自动下降至池底面，同时撇渣板提出水面，到达终点自动停止，把池底污泥刮到排泥槽内；依此作往返工作运动，从而达到单向刮泥、撇渣的目的。

（三）技术参数表（三）主要部件及结构特点刮泥机主要由工作桥、驱动装置、钢轮及路轨、刮泥装置、卷扬机械、撇渣系统等部件组成。

①工作桥桥架为桁架式结构，行车滚轮跨距L=8.65m，采用热轧碳素型钢及钢板焊接k而成的钢结构形式，所有接头、焊缝光滑、无毛刺、整个外形美观；桥架的荷载计算中，除设备本体的荷载、风荷载、行驶阻力等荷载外，活载按2000N/m均布荷载考虑，其中心挠度不超过全桥跨度的1/1000，桥架断面的抗拉抗弯计算强度保证低于材料的许用应力的5倍；两侧端梁与主梁采用锥销定位、高强度螺栓连接；桥上铺设有花纹走道板，宽度不大于900mm，两侧斜撑桁架作为扶手拦杆，其高度约为1100mm，保证具有足够的强度和刚度，保证安装、维修人员的安全；四组走轮安装于桥下，使工作桥行走平直。

②驱动装置采用双边同步驱动，即桁车二侧的驱动轮分别由独立的驱动装置驱动，二侧驱动装置均以相同的机件组成，同步运行。

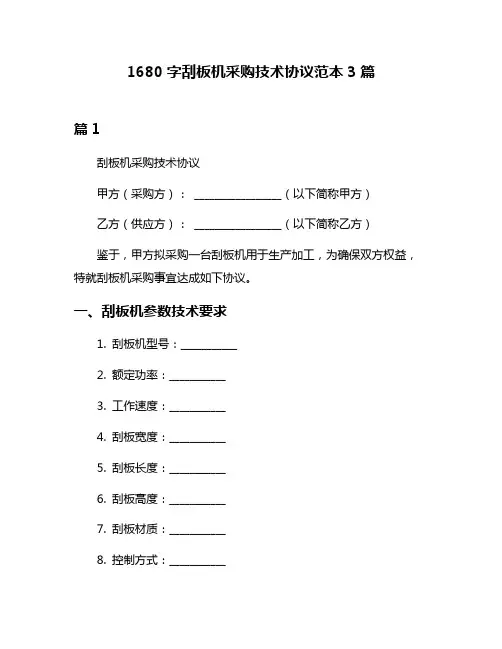

1680字刮板机采购技术协议范本3篇篇1刮板机采购技术协议甲方（采购方）：_________________（以下简称甲方）乙方（供应方）：_________________（以下简称乙方）鉴于，甲方拟采购一台刮板机用于生产加工，为确保双方权益，特就刮板机采购事宜达成如下协议。

一、刮板机参数技术要求1. 刮板机型号：___________2. 额定功率：___________3. 工作速度：___________4. 刮板宽度：___________5. 刮板长度：___________6. 刮板高度：___________7. 刮板材质：___________8. 控制方式：___________9. 电源要求：___________二、刮板机质量标准1. 刮板机应符合国家相关标准规定，并具有产品合格证明；2. 刮板机整体结构稳固，刮板功能正常，无明显异响；3. 刮板机刮板表面光滑，无明显磨损或划痕；4. 刮板机应具备安全保护装置，操作简便，易于维护和保养。

三、价格及支付方式1. 本次刮板机的采购价格为_____________元人民币；2. 付款方式：甲方需在签署本协议后15日内支付全款至乙方指定账户。

四、交货及验收1. 乙方应于收到甲方支付的款项后30日内将刮板机运送至甲方指定地点；2. 甲方应当在收到刮板机后5个工作日内进行验收，刮板机应符合以上技术要求和质量标准，否则甲方有权拒收并要求乙方承担相关责任。

五、售后服务1. 刮板机交付使用后，乙方应提供一年保修期，保修期内刮板机出现质量问题，乙方负责免费维修或更换零部件；2. 售后服务电话：_____________3. 甲方应按照刮板机使用说明书要求保养和维护刮板机。

六、法律适用本协议的签署、履行和解释均适用中华人民共和国法律。

七、争议解决双方如就本协议的履行发生争议，应友好协商解决，若协商无果，任何一方均有权向协议签订地有管辖权的人民法院提起诉讼。

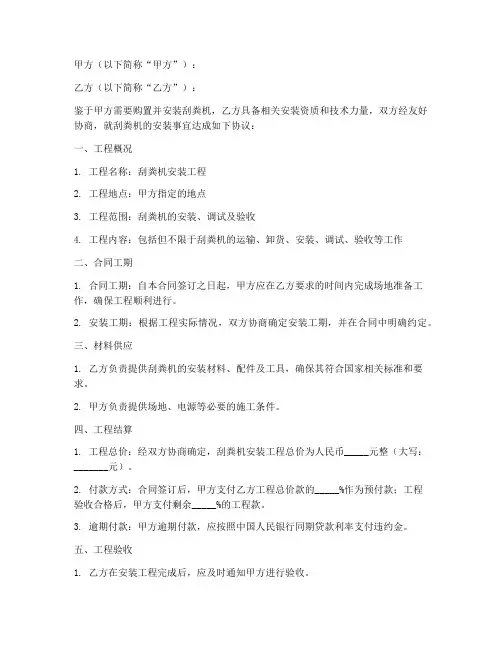

甲方（以下简称“甲方”）：乙方（以下简称“乙方”）：鉴于甲方需要购置并安装刮粪机，乙方具备相关安装资质和技术力量，双方经友好协商，就刮粪机的安装事宜达成如下协议：一、工程概况1. 工程名称：刮粪机安装工程2. 工程地点：甲方指定的地点3. 工程范围：刮粪机的安装、调试及验收4. 工程内容：包括但不限于刮粪机的运输、卸货、安装、调试、验收等工作二、合同工期1. 合同工期：自本合同签订之日起，甲方应在乙方要求的时间内完成场地准备工作，确保工程顺利进行。

2. 安装工期：根据工程实际情况，双方协商确定安装工期，并在合同中明确约定。

三、材料供应1. 乙方负责提供刮粪机的安装材料、配件及工具，确保其符合国家相关标准和要求。

2. 甲方负责提供场地、电源等必要的施工条件。

四、工程结算1. 工程总价：经双方协商确定，刮粪机安装工程总价为人民币_____元整（大写：_______元）。

2. 付款方式：合同签订后，甲方支付乙方工程总价款的_____%作为预付款；工程验收合格后，甲方支付剩余_____%的工程款。

3. 逾期付款：甲方逾期付款，应按照中国人民银行同期贷款利率支付违约金。

五、工程验收1. 乙方在安装工程完成后，应及时通知甲方进行验收。

2. 验收合格标准：刮粪机安装工程符合国家相关标准和要求，设备运行正常，无安全隐患。

3. 验收不合格：如验收不合格，乙方应在接到通知之日起______日内进行整改，直至验收合格。

六、质量保证1. 乙方保证刮粪机的安装质量，如因乙方原因导致刮粪机损坏或无法正常使用，乙方应负责免费维修或更换。

2. 保修期：刮粪机安装工程保修期为______个月。

七、违约责任1. 甲方未按时支付工程款，应承担违约责任，按照中国人民银行同期贷款利率支付违约金。

2. 乙方未按时完成安装工程，应承担违约责任，向甲方支付_____%的违约金。

3. 双方因故解除合同，应按照实际完成工程量及已付款项计算损失，并承担相应的违约责任。

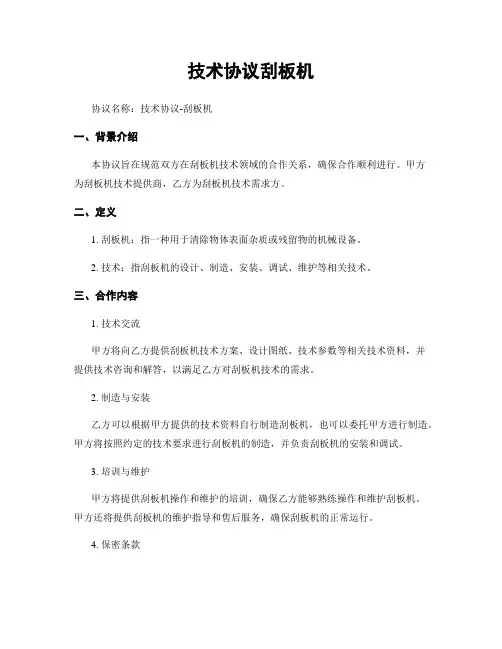

技术协议刮板机协议名称：技术协议-刮板机一、背景介绍本协议旨在规范双方在刮板机技术领域的合作关系，确保合作顺利进行。

甲方为刮板机技术提供商，乙方为刮板机技术需求方。

二、定义1. 刮板机：指一种用于清除物体表面杂质或残留物的机械设备。

2. 技术：指刮板机的设计、制造、安装、调试、维护等相关技术。

三、合作内容1. 技术交流甲方将向乙方提供刮板机技术方案、设计图纸、技术参数等相关技术资料，并提供技术咨询和解答，以满足乙方对刮板机技术的需求。

2. 制造与安装乙方可以根据甲方提供的技术资料自行制造刮板机，也可以委托甲方进行制造。

甲方将按照约定的技术要求进行刮板机的制造，并负责刮板机的安装和调试。

3. 培训与维护甲方将提供刮板机操作和维护的培训，确保乙方能够熟练操作和维护刮板机。

甲方还将提供刮板机的维护指导和售后服务，确保刮板机的正常运行。

4. 保密条款双方同意在合作期间和合作结束后保守对方所提供的技术资料和商业机密，不得向第三方泄露或使用。

5. 知识产权刮板机的知识产权归甲方所有。

乙方在合作期间可以合理使用刮板机的技术资料，但不得侵犯甲方的知识产权。

四、合作期限本协议自双方签署之日起生效，有效期为三年。

双方可以根据实际情况协商续签。

五、费用与付款方式1. 技术交流费用甲方提供的技术交流服务免费，不收取任何费用。

2. 制造与安装费用乙方自行制造刮板机时，不需要向甲方支付制造费用。

若委托甲方制造，双方将在合同中约定具体的制造费用及付款方式。

3. 培训与维护费用甲方提供的培训和维护服务免费，乙方只需承担培训期间的交通、食宿费用。

六、违约责任1. 若一方违反本协议的任何条款，应向对方支付违约金，并承担由此造成的损失。

2. 如因不可抗力等不可预见的原因导致无法履行本协议，双方可协商解除合同或延期履行，但应尽力减少损失并及时通知对方。

七、争议解决双方如发生争议，应通过友好协商解决。

若协商不成，任何一方可向有管辖权的法院提起诉讼。

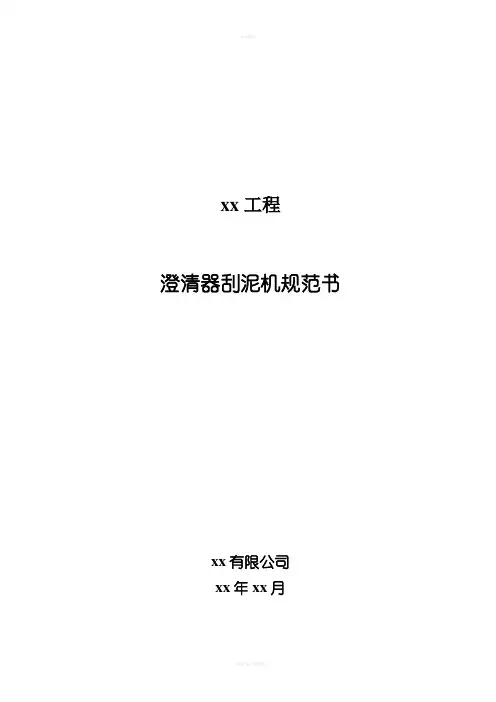

xx工程澄清器刮泥机规范书xx有限公司xx年xx月目录一、总则 (1)二、工程概况及气象环境 (2)1 概述 (2)2 场地与自然条件 (2)3 水质条件 (3)三、设备名称、规格型号、数量、单位 (3)四、设备供货范围、规格型号、数量、单位 (9)1 一般要求 (9)2 供货范围（不限于此，卖方可补充） (9)五、进口件清单 (11)六、易损件清单 (11)七、参考标准 (11)八、技术要求及技术条件 (12)1 设计要求 (12)2 电气要求 (14)3 清洁，油漆，包装，装卸，运输与储存 (17)九、监造、检验、性能验收试验 (19)1 总述 (19)2 工厂检查 (21)3 设备监造 (22)4 现场检验和试验 (23)5 性能验收试验 (24)6 商业运行 (25)十、技术资料、图纸提供要求 (25)1 一般要求 (25)2 资料提交的基本要求 (26)十一、安装方式 (29)十二、质保要求及技术服务要求 (30)1 质保要求 (30)2 卖方现场技术服务 (31)3 培训 (32)4 设计联络会 (33)5 技术服务 (33)十三、设备交货时间及交货批次 (34)1 总则 (34)2 设计进度表 (34)3 制造进度表 (34)4 交货 (34)5安装进度表(建议) (34)6调试进度表(建议) (34)十四、技术差异表 (34)一、总则1.本规范适用于xx工程澄清器刮泥机（包括本体及其驱动装置、辅助设备系统）的功能设计、结构、性能、安装和试验等方面的技术要求。

2.本招标文件提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足相应要求。

3.如对本招标文件有偏差（包括任何细微偏差，无论多少）都必须清楚地表示在本招标文件的“差异表”中。

否则买方将认为卖方完全响应本招标文件提出的要求。

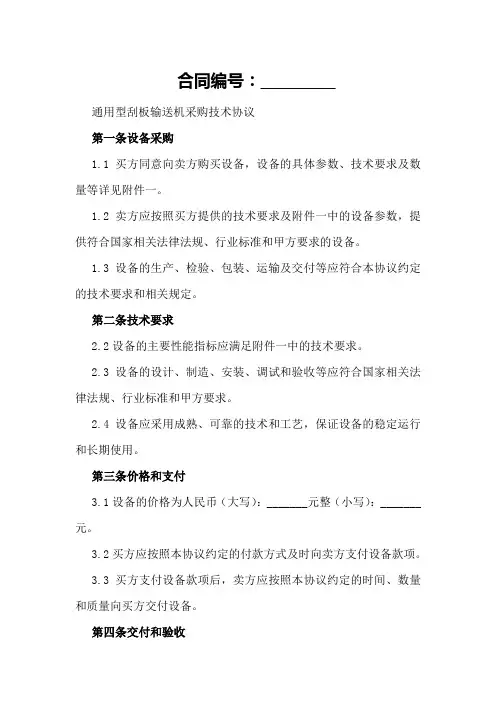

合同编号：__________通用型刮板输送机采购技术协议第一条设备采购1.1买方同意向卖方购买设备，设备的具体参数、技术要求及数量等详见附件一。

1.2卖方应按照买方提供的技术要求及附件一中的设备参数，提供符合国家相关法律法规、行业标准和甲方要求的设备。

1.3设备的生产、检验、包装、运输及交付等应符合本协议约定的技术要求和相关规定。

第二条技术要求2.2设备的主要性能指标应满足附件一中的技术要求。

2.3设备的设计、制造、安装、调试和验收等应符合国家相关法律法规、行业标准和甲方要求。

2.4设备应采用成熟、可靠的技术和工艺，保证设备的稳定运行和长期使用。

第三条价格和支付3.1设备的价格为人民币（大写）：_______元整（小写）：_______元。

3.2买方应按照本协议约定的付款方式及时向卖方支付设备款项。

3.3买方支付设备款项后，卖方应按照本协议约定的时间、数量和质量向买方交付设备。

第四条交付和验收4.1设备的交付地点为：_______。

4.2卖方应按照本协议约定的时间将设备运输至交付地点，并承担运输过程中的风险和费用。

4.3买方应按照本协议约定的验收标准和程序对设备进行验收。

4.4设备验收不合格的，卖方应在收到买方通知后_______日内负责整改、修复或更换。

第五条售后服务5.1卖方应提供设备的安装、调试、培训等技术服务。

5.2卖方应自设备验收合格之日起提供_______年的免费质保服务。

5.3质保期内，设备出现质量问题的，卖方应负责维修或更换。

5.4质保期结束后，卖方应提供有偿的维修服务。

第六条违约责任6.1任何一方违反本协议的约定，导致协议无法履行或造成对方损失的，应承担违约责任。

6.2卖方未按照约定时间、数量和质量交付设备的，应向买方支付违约金，违约金为本协议总价款的_______%。

6.3买方未按照约定时间支付设备款项的，应向卖方支付滞纳金，滞纳金为本协议总价款的_______%。

第七条争议解决7.1本协议的签订、履行、解释及争议解决均适用中华人民共和国法律。

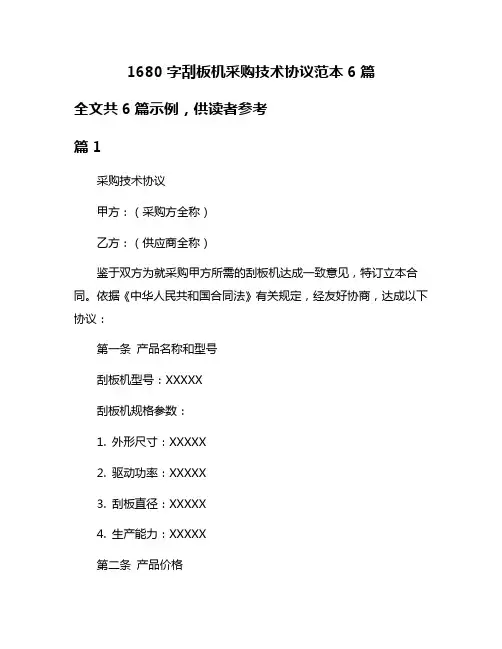

1680字刮板机采购技术协议范本6篇全文共6篇示例，供读者参考篇1采购技术协议甲方：（采购方全称）乙方：（供应商全称）鉴于双方为就采购甲方所需的刮板机达成一致意见，特订立本合同。

依据《中华人民共和国合同法》有关规定，经友好协商，达成以下协议：第一条产品名称和型号刮板机型号：XXXXX刮板机规格参数：1. 外形尺寸：XXXXX2. 驱动功率：XXXXX3. 刮板直径：XXXXX4. 生产能力：XXXXX第二条产品价格1. 刮板机采购价格为XXXXX元，包括设备、配件和安装费用；2. 付款方式：XX%定金，余款在设备验收合格后支付；3. 价格有效期：XXXXX年月日-XXXXX年月日。

第三条产品交付1. 乙方应按照约定时间将刮板机及相关配件交付至甲方指定地点；2. 交付时间：XXXXX年月日；3. 交付方式：XXXXX。

第四条产品保修1. 刮板机交付后，乙方提供12个月保修期，保修期内设备出现故障，乙方提供免费维修服务；2. 保修期从刮板机验收合格之日起计算；3. 保修范围：仅限于因产品自身质量问题所引发的故障。

第五条技术支持1. 乙方提供设备安装调试指导服务；2. 乙方向甲方提供设备相关技术指导和培训。

第六条违约责任1. 若一方未能履行合同规定的义务，应依法承担违约责任；2. 若因不可抗力导致无法履行合同，应及时通知对方并提供书面证明，双方协商解决。

第七条合同变更1. 双方如需变更合同内容，应经双方协商一致，并签署书面变更协议；2. 双方未经书面变更协议签署而擅自变更合同内容的，应承担相应法律责任。

第八条争议解决1. 合同履行过程中产生的争议，双方应友好协商解决；2. 如协商不成，应提交至合同签订地人民法院解决。

第九条其他约定1. 本合同自双方签字盖章之日起生效；2. 未尽事宜双方另行协商解决。

甲方（盖章）：乙方（盖章）：签订日期：XXXXX年XX月XX日本协议一式两份，甲乙双方各执一份，具有同等法律效力。

刮泥机技术描述1、供货范围1）提供的刮泥机及污泥浓缩机，应符合设计提供的生产现场工况条件及技术参数。

；2）刮泥机由工作桥、导流筒、中心立轴、底轴、拉杆、刮臂、刮板（含底刮板）、驱动装置、刮泥板等部件组成；污泥浓缩机由工作桥、导流筒、中心立轴、底轴、拉杆、刮臂、刮板（含底刮板）、驱动装置、刮泥板、浓缩栅条等部件组成；2、工作原理刮泥机通过减速电机驱动小齿轮，从而使小齿轮带动回转支承转动，刮臂、刮板随着主轴转动将污泥刮集到池中心集泥坑，污泥在静水压力下通过池底排泥管自动排出池外。

3、规范与标准设备的设计、制造、安装、验收均按中国国家有关标准为基础，并符合下列有关标准、规范和规定的要求（包括但不限于此），同时我方充分考虑当地环境条件和使用条件的影响。

如下列标准和规定有最新版本，应按最新版本的要求执行。

《水处理设备技术条件》 JB/T2932-1999《环境保护产品技术要求刮泥机》 HJ/T 265-2006《重力式污泥浓缩池悬挂式中心传动刮泥机》 CJ/T 3014-1993《重力式污泥浓缩池周边传动浓缩机》CJ/T 507-2016《中小型旋转电机安全通用要求》 GB 14711-2006《三相异步电动机试验方法》 GB/T1032-2012《旋转电机定额和性能》 GB/T 755-2019《电机结构及安装型式代号》 GB/T997-2003《电机线端标志与旋转方向》 GB1971-2006《旋转电机冷却方法》 GB/T1993-1993《旋转电机外壳防护等级(IP 代码)分级》GB/T4942.1-2006 《旋转电机振动测定方法及限值振动测定方法、评定及限值》GB/T10068-2008《旋转电机振动测定方法及限值振动测定方法》 GB 10068.1-1998 《旋转电机噪声测定方法及限值第一部分：旋转电机噪声测定方法》 GB 10069.1-2006《旋转电机噪声测定方法及限值第三部分：噪声限值》GB 10069.3-2008 《钢结构设计规范》GB50017-2003《钢结构工程施工质量验收规范》GB50205-2001《短节距传动用精密滚子链和链轮》 GB/T 1243-2006《低压开关设备和控制设备总则》GB/T 14048.1-2012《涂装前钢材表面锈蚀等级和除锈等级》 GB/T 8923.1-2011《工业产品使用说明书》 GB/T 9969-2008《标牌》GB/T 13306-2011《机电产品包装通用技术条件》GB/T 13384-2008《涂覆涂料前钢材表面处理表面清洁度的目视评定第 1 部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T 8923.1-2011电机应选用高效节能电机，应符合国家标准 GB 18613-2020 电动机能效限定值及能效等级，并不得使用国家明令淘汰的高耗能落后机电设备产品。

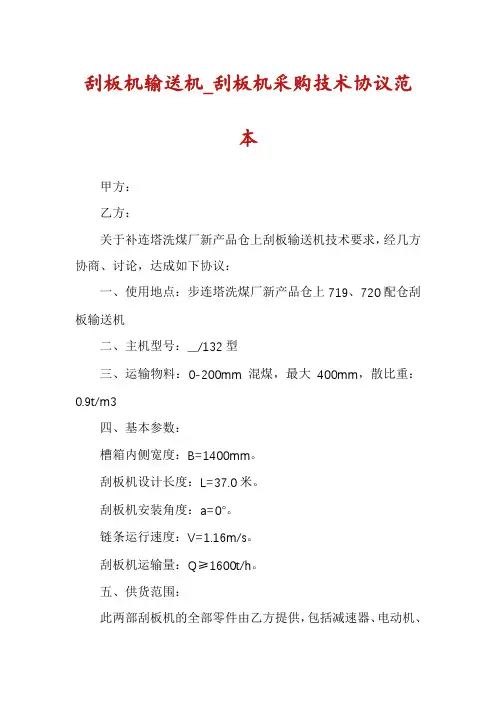

刮板机输送机_刮板机采购技术协议范本甲方：乙方：关于补连塔洗煤厂新产品仓上刮板输送机技术要求，经几方协商、讨论，达成如下协议：一、使用地点：步连塔洗煤厂新产品仓上719、720配仓刮板输送机二、主机型号：__/132型三、运输物料：0-200mm混煤，最大400mm，散比重：0.9t/m3四、基本参数：槽箱内侧宽度：B=1400mm。

刮板机设计长度：L=37.0米。

刮板机安装角度：a=0°。

链条运行速度：V=1.16m/s。

刮板机运输量：Q≥1600t/h。

五、供货范围：此两部刮板机的全部零件由乙方提供，包括减速器、电动机、液力偶合器、低速连轴器和手动插板、紧链装置、槽箱板等，具体内容见北京华宇工程公司的设计图（图号S2822-719-00中719、720刮板输送机有关技术要求和规格、设备布置尺寸）。

六、技术要求1、驱动装置技术要求：减速机型号：DCY355-31.5型减速器速比：I=31.5减速器布置形式：见设计图纸电动机型号：Y315M1-4 功率：132kw防护等级：IP54 供电电压：660v 转速：1470r/min液力偶合器型号：YOX560型快装型外轮驱动每台带配套退卸丝杠1套。

2、槽箱部分技术要求：本设备机头、机尾、刮板及牵引链采用重型设计，机头轮、机尾轮、刮板、牵引链等选用通用设计，必须满足小时处理量1600吨的要求。

槽箱材质厚度：≥10mm槽箱耐磨材料：可焊接锰钢耐磨钢板上滑道耐磨材料：可焊接锰钢耐磨钢板槽箱和上滑道耐磨材料厚度：≥20mm槽箱耐磨材料铺设：底板全部，侧板高度450mm槽箱耐磨材料固定方式：采用沉头螺栓固定槽箱连接采用插接式槽箱封闭方式：上部全部封闭上盖材质：6mm钢板，并设有加强筋3、链条及刮板技术要求：链条规格：26×92-9-C 链条破断拉力：＞833KN刮板间距：920mm4、辅助设施技术要求：平板闸门采用齿轮、齿条手动闸门，闸门具体尺寸及布置方式见设计院图纸。

合同编号：__________技术协议书地址：_______联系人：_______联系电话：_______地址：_______联系人：_______联系电话：_______鉴于甲方需要采购乙方生产的刮板机，双方为了明确双方的技术要求、质量标准、交付时间等内容，经友好协商，达成如下协议：一、技术要求1.1乙方应按照甲方的技术要求及本协议约定的技术参数生产刮板机。

刮板机的技术参数详见附件一。

1.2乙方应保证所提供的刮板机的性能、质量、安全等满足甲方的要求。

1.3乙方应提供刮板机的设计图纸、技术资料、操作手册等文件。

二、质量标准2.1乙方应保证刮板机的质量符合国家及行业相关标准。

2.2乙方应对刮板机进行严格的质量控制，确保产品质量。

2.3乙方应在刮板机交付后提供必要的售后服务，保证甲方正常使用。

三、交付时间3.1乙方应按照甲方的要求，在_______年______月______日前将刮板机交付给甲方。

3.2乙方应按照甲方的要求，提供刮板机的安装、调试等服务。

四、价格和支付方式4.1刮板机的采购价格为人民币（大写）：_______元整（小写）：_______元。

4.2甲方应在本协议签订后_______日内，向乙方支付合同总价款的_______%。

4.3剩余的合同总价款，甲方应在本协议约定的交付时间后_______日内支付给乙方。

五、违约责任5.1乙方未按照约定时间交付刮板机，甲方有权要求乙方支付违约金，违约金为合同总价款的_______%。

5.2甲方未按照约定时间支付合同总价款，乙方有权要求甲方支付滞纳金，滞纳金为应付款项的_______%。

六、争议解决6.1双方在履行本协议过程中发生的争议，应通过友好协商解决；协商不成的，任何一方均有权向合同签订地人民法院提起诉讼。

七、其他7.1本协议一式两份，甲乙双方各执一份。

7.2本协议自双方签字（或盖章）之日起生效，有效期为_______年。

甲方（盖章）：__________乙方（盖章）：__________代表（签名）：__________代表（签名）：__________日期：______年______月______日日期：______年______月______日附件一：刮板机技术参数（此处根据实际情况填写刮板机的技术参数）附件二：刮板机设计图纸（此处根据实际情况附上刮板机的设计图纸）注意事项及解决办法：1.合同的履行：双方应严格按照本协议的约定履行合同义务，如有变更或补充，应书面签订补充协议，并经双方盖章确认。
