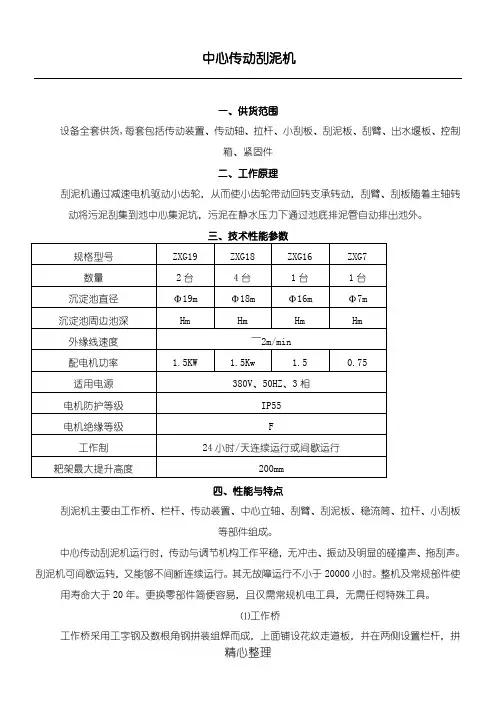

中心传动刮泥机及浓缩机技术说明

中心传动刮泥机一、供货范围设备全套供货,每套包括传动装置、传动轴、拉杆、小刮板、刮泥板、刮臂、出水堰板、控制箱、紧固件二、工作原理刮泥机通过减速电机驱动小齿轮，从而使小齿轮带动回转支承转动，刮臂、刮板随着主轴转动将污泥刮集到池中心集泥坑，污泥在静水压力下通过池底排泥管自动排出池外。

四、性能与特点刮泥机主要由工作桥、栏杆、传动装置、中心立轴、刮臂、刮泥板、稳流筒、拉杆、小刮板等部件组成。

中心传动刮泥机运行时，传动与调节机构工作平稳，无冲击、振动及明显的碰撞声、拖刮声。

刮泥机可间歇运转，又能够不间断连续运行。

其无故障运行不小于20000小时。

整机及常规部件使用寿命大于20年。

更换零部件简便容易，且仅需常规机电工具，无需任何特殊工具。

⑴工作桥工作桥采用工字钢及数根角钢拼装组焊而成，上面铺设花纹走道板，并在两侧设置栏杆，拼装在工装平台上组装。

焊接标准按照JB/ZQ4000.3-86《焊接件通用技术条件》。

工作桥最大允许挠度为1/800，每平方米承受负荷大于250kg的活动载荷。

工作桥的设计制造牢固，外形美观。

⑵驱动装置中心传动刮泥机的驱动装置安装在工作桥中央，运行平稳、无异常声响，所有传动部件均在良好的润滑条件下工作。

中心驱动装置由立式减速机通过齿轮带动回转支承旋转，该产品为吊车支承，可以承受轴向、径向力及倾覆力矩的作用，使用寿命长。

装置中设有安全销作过扭矩保护装置，润滑管路引至工作桥面上，方便加润滑油。

中心传动装置采用焊接箱体。

驱动电机为异步感应电机，电压：380V，频率：50Hz，防护等级：IP55。

⑶中心主轴：具有足够的强度和刚度，耐腐蚀。

其下端采用水下轴承支承。

⑷刮泥板：材质为优质碳钢，其下端采用可调橡胶板（橡胶板材质为夹布橡胶）。

刮泥板安装后可与池底坡度相吻合，刮板侧面距池壁0.3米，分段刮板沿直径方向45度排列，其运行轨迹可彼此重叠，重叠量为150～250mm。

⑸刮臂：采用对称桁架结构，借助斜拉杆支撑。

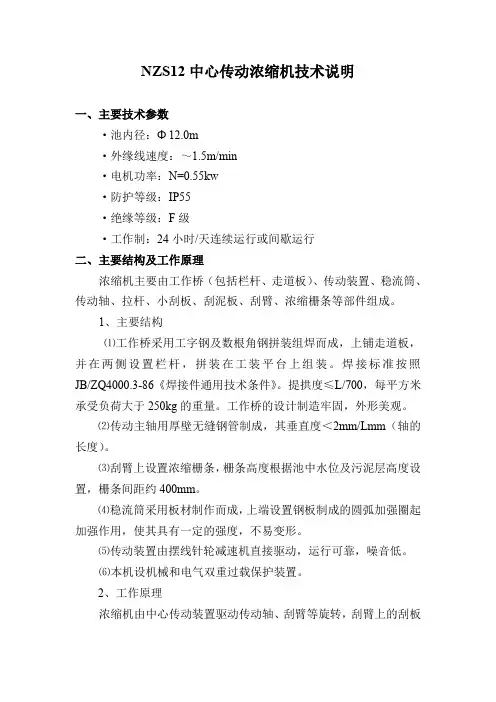

NZS12中心传动浓缩机技术说明一、主要技术参数·池内径：Φ12.0m·外缘线速度：～1.5m/min·电机功率：N=0.55kw·防护等级：IP55·绝缘等级：F级·工作制：24小时/天连续运行或间歇运行二、主要结构及工作原理浓缩机主要由工作桥（包括栏杆、走道板）、传动装置、稳流筒、传动轴、拉杆、小刮板、刮泥板、刮臂、浓缩栅条等部件组成。

1、主要结构⑴工作桥采用工字钢及数根角钢拼装组焊而成，上铺走道板，并在两侧设置栏杆，拼装在工装平台上组装。

焊接标准按照JB/ZQ4000.3-86《焊接件通用技术条件》。

提拱度≤L/700，每平方米承受负荷大于250kg的重量。

工作桥的设计制造牢固，外形美观。

⑵传动主轴用厚壁无缝钢管制成，其垂直度＜2mm/Lmm（轴的长度）。

⑶刮臂上设置浓缩栅条，栅条高度根据池中水位及污泥层高度设置，栅条间距约400mm。

⑷稳流筒采用板材制作而成，上端设置钢板制成的圆弧加强圈起加强作用，使其具有一定的强度，不易变形。

⑸传动装置由摆线针轮减速机直接驱动，运行可靠，噪音低。

⑹本机设机械和电气双重过载保护装置。

2、工作原理浓缩机由中心传动装置驱动传动轴、刮臂等旋转，刮臂上的刮板将污泥由池边逐渐刮至池中的泥坑中，通过排泥管排出池外，刮臂上固定有浓缩栅条，旋转时提供絮状污泥的沉淀空间，加速污泥的下降，提高浓缩效果。

三、主要零部件材质·工作桥：Q235A碳钢·传动轴：Q235A碳钢·刮臂、刮板：Q235A碳钢·浓缩栅条：Q235A碳钢·稳流筒：Q235A碳钢·紧固件：Q235A碳钢四、电气控制系统浓缩机上安装现场控制箱。

现场控制箱具有就地操作功能。

操作面板上设有起动、停机按钮，运行、停机、事故信号灯，急停按钮。

在电控箱内设有电动机保护器。

五、设备设计、制造、检验所遵循的部分标准目录如下：CJ/T3014-93 重力式污泥浓缩池中心传动刮泥机JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/T5000.5-98 有色金属铸件通用技术条件JB/ZQ4000.9-86 装配技术条件JB/ZQ4000.10-86 涂装通用技术条件JB/ZQ4286-86 包装技术通用技术条件GB3797-89 装有电子器件电控箱技术条件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”六、设备的可靠性及耐久性1、设备无故障运行时间大于20000小时。

ZCN中心传动浓缩机技术说明（一）供货范围本公司本项目提供的ZCN型悬挂式中心传动刮泥机（简称中心传动刮泥机）为成套设备，整套装置包括如下：回转支承；中心驱动装置、中心立轴；刮臂桁架、浓缩栅条、刮泥板；此外，配套就地控制箱及配电与控制电缆、基础螺栓等安全、可靠和有效运行所须的全部附件。

（二）简述及工作原理本中心传动刮泥机按照GB/T 10605-1989国家标准及相关要求尺寸进行设计和制造。

ZCN设备的桥架采用混凝土结构形式，池中心平台下方设有中心轴，连接刮臂桁架及刮板组合，刮泥机工作时，在减速机的驱动下带动刮臂桁架及刮板以2.7m/min的线速度缓慢旋转，刮板将沉淀于池底的污泥由池周边刮向池底中心集泥槽坑，污泥在水的静压下通过中心排泥管排出池外，上清液通过周边出水槽排出池外。

（三）技术参数表（四）主要部件与结构特点ZCN型浓缩机主要包括、驱动装置、中心轴、中心稳流筒、刮臂、浓缩栅条、水下轴承、刮泥板、出水堰板等部件组成。

1．工作桥架工作桥架为人字型桁架式结构，全桥式，固定安装，采用碳钢方管等型材焊接制造，桥上铺有走道板，其走道板宽度不小于1000mm，适用于工作人员的维修和管理，工作桥两侧方管桁架兼有栏杆作用，同时设有电线穿线管。

工作桥能承受设备的静荷载和动荷截，当设备运转时，工作桥无明显震动。

走道板能承受250kg/m2的荷载，工作桥挠度小于桥跨度的1/700。

保证工作桥有足够的，并减少工作桥的迎风面积，所有其它部件都固定、连接、支承在桥架上，部件的布置体现美观实用。

钢结构焊接件的制造、拼装、焊接、安装、验收均符合GBJ205的规定，主梁的制造误差符合GBJ205中表3.9.1-4的规定。

工作桥两端均设有上桥踏步梯，踏步级差约为200mm，所有接头、焊缝光滑、无毛刺，整个外形美观。

1．工作桥架该装置整体由土建方采用混凝土浇注而成，不作说明；2．驱动装置驱动装置由立式蜗轮、齿轮式减速电机的形式等组成。

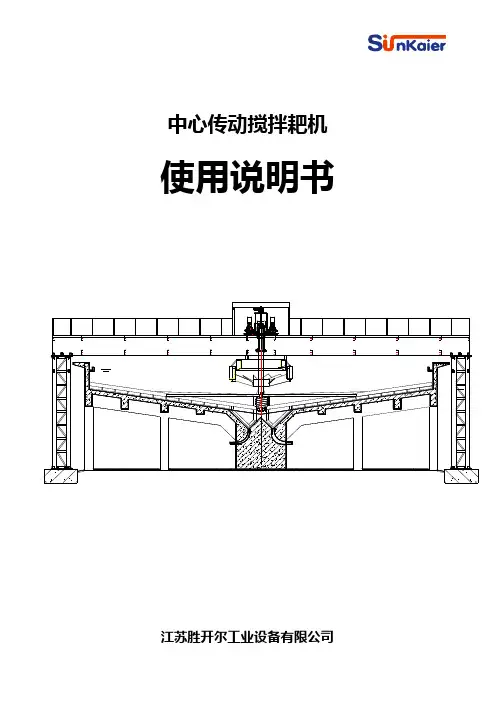

中心传动搅拌耙机使用说明书江苏胜开尔工业设备有限公司JiangSu Sunkaier Industrial Equipment Co.,Ltd目录一，简介1.1适用范围1.2中心传动刮泥机技术参数1.3结构特点1.4工作原理1.5产品优点1.6注意事项二，安装说明2.1导流筒安装2.2 搅拌轴安装2.3 驱动单元安装2.4刮臂和加强筋安装2.5安装检验试车2.6加油放油位置说明三，润滑说明3.1润滑油要求3.2合成油润滑3.3搅拌机的润滑四，维护保养说明4.1防护性维护4.2减速机检查维护4.3油的检查4.4油的更换4.5保养和常见故障五，零件图纸5.1 升降机构主驱动机构5.2 导流筒机构5.3 底耙机构一．简介适用范围1.主要用于圆形沉淀池（罐）排出沉淀物，用在池径大型或者中型的场合。

2.设备传动部分应在通风防雨的场合使用。

中心传动刮泥机技术参数1.行星减速机功率4KW（6P），输出转速0.4385rpm/min；中心传动变频后转速可满足客户实际使用要求2.升降装置升降速度50mm/min,升降功率1.5KW,升降减速机输出转速为5RPM3.罐体直径为14,000mm,搅拌直径13,500mm结构特点1．主体结构由驱动减速机，支架底座，传动轴，导流筒，升降机构，刮臂及刮板等组成。

2．结构见组装图工作原理池体不设中心支墩，驱动装置和刮泥机构悬挂在工作桥上，刮泥机构旋转，刮泥板把池底沉淀的污泥刮至池体中心的集泥槽，通过排泥泵排出。

主要部件有工作桥、驱动装置、导流筒、刮泥机构等组成。

产品优点1、结构简单、安装维修方便。

2、排泥效果好，设备价格低。

3. 行星结构体积小，承载能力大，中心传动适合刮泥机重型传动特点4. 进料机构具备国际先进水平标准5. 刮泥机构双重合排列，杜绝刮不干净隐患6. 升降机构采用大承载力丝杆，配合断电自动刹车机构，大大增加安全系数7. 电气自动控制传动，刮泥速度变频控制，根据受力大小，自动调节叶轮升降，升降配上下限位，防止损坏升降机构注意事项1．使用前应检查是否安装正确，是否少装或漏装零件。

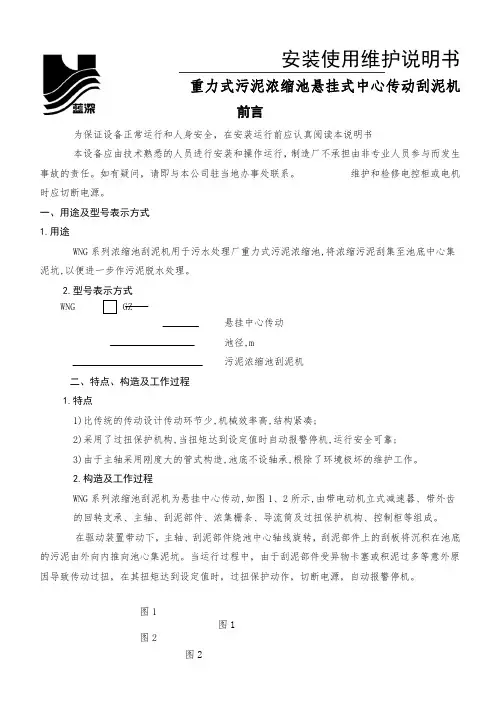

安装使用维护说明书重力式污泥浓缩池悬挂式中心传动刮泥机前言为保证设备正常运行和人身安全，在安装运行前应认真阅读本说明书本设备应由技术熟悉的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故的责任。

如有疑问，请即与本公司驻当地办事处联系。

维护和检修电控柜或电机1.用途泥坑,的回转支承、主轴、刮泥部件、浓集栅条、导流筒及过扭保护机构、控制柜等组成。

在驱动装置带动下，主轴、刮泥部件绕池中心轴线旋转，刮泥部件上的刮板将沉积在池底的污泥由外向内推向池心集泥坑。

当运行过程中，由于刮泥部件受异物卡塞或积泥过多等意外原因导致传动过扭，在其扭矩达到设定值时，过扭保护动作，切断电源，自动报警停机。

图1图1图2图2三、主要规格及技术参数池直径4~16m池深3.5~5.3m刮板外缘线速度1~3m/min电机功率0.37~0.55kW材质：不锈钢或经处理后的低碳钢四、电控箱操作程序1.常。

2.（1（23.显示。

1.2.3.1、在安装回转支承座之前,检测预埋件水平度,使其在整个范围内水平度不超过3mm。

2、将三个调整螺钉均布在规定直径的圆周上，并保证此圆与混凝土桥中心孔的同轴度不大于5mm。

详图见安装图3、回转支承座安装时应用三个调整螺钉调整其高度和水平度，保证回转支承座底面与桥顶面预埋件的距离在45~55mm之间，调整水平度时，选取上主轴上法兰平面为调整基面，在100mm 范围内水平度为0.15mm,全部范围内不超过0.3mm。

4、调好水平度之后，定位固定螺栓并焊好，在预埋件与回转支承座之间注入二次混凝土，固结后收紧螺栓。

5、池底面二次混凝土应在刮泥机试转后施工，为保证刮泥效果，池底面二次混凝土应在刮泥机转动（人工）时以木刮板找正。

6、预紧联接减速机与反力矩臂的螺栓，在整机试转5~10分钟后，再拧紧螺栓。

7、大轴承用钙基脂润滑，回转支承与小轴承用N10号油润滑。

回转支承座里的润滑油高度至油标1/4高度处，当油标看不到油时须加油至上述位置。

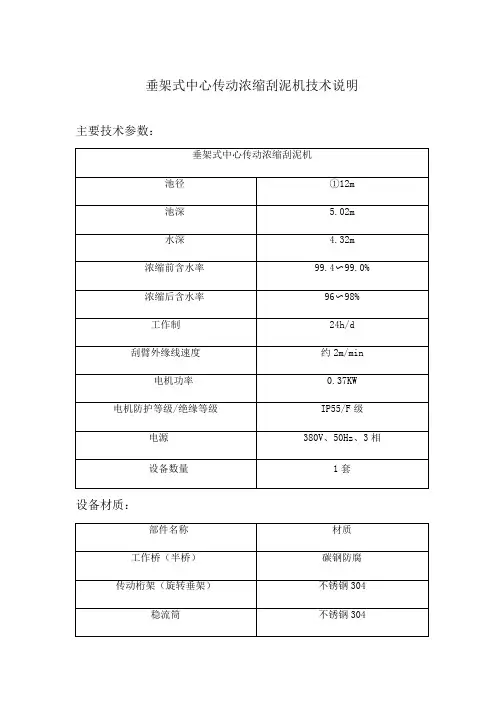

垂架式中心传动浓缩刮泥机技术说明主要技术参数：设备材质：设备性能及结构描述：1.垂架式中心传动浓缩刮泥机（包括工作桥、中心驱动装置、稳流筒（进水井）、中心柱、中心驱动竖架（驱动架）、刮臂（耙架）、刮板、出水堰板、浮渣挡板、撇渣装置、浮渣斗等及安全运行所需的连接附件等部件）并配套提供电控箱。

2.水流从中心柱的底部向上通过水面附近的出口进入能量分布入口，然后通过水面附近的切线门作进一步的能量扩散进稳流筒（进水井），水流从稳流筒（进水井）的低部进入沉淀池均匀流向池四周，随着流速的降低，污泥沉淀于池底，刮泥机构将沉淀在池底的污泥刮集到中心泥坑中，依靠静水压力或泵排出池外，上清液则从出水堰排出。

3.整台设备运转平稳正常，没有冲击、振动和不正常的响声，可以24小时连续运行，也可以间歇运行，使用寿命长。

4.设备各部件描述：（1）驱动装置：a.驱动装置由实心外啮合主齿轮、回转台、小齿轮、二级减速器、支撑台和驱动装置轴承组成，它被按装在中心柱台架上，承受全部机构的旋转载荷，外啮合主齿轮由合金钢铸造而成，小齿轮采用热处理合金钢，所有的减速器采用闭合式传动，稀油或油脂润滑，支撑台由结构钢焊接而成以确保良好的刚度，驱动轴承包括一个铸钢精确齿轮/轴承组，轴承滚道的最小表面硬度为58〜60Rc,主齿轮及小齿轮采用浸油润滑或油脂润滑，润滑管件应易于拆装。

b.驱动装置运行平稳，无异常声响，具有足够的强度满足刮泥所需的扭矩，所有机械零件都有足够的强度，以满足机械传动的要求。

c.驱动装置主轴承在额定负荷状态下，寿命可达到30年，驱动装置能够承受启动过程中的瞬时尖峰载荷，主轴承在没有其它任何辅助支撑的情况下，能够独立承受倾覆力矩以确保轮齿的啮合符合AGMA标准要求，主齿轮的设计符合AGMA5额定标准，所有齿轮的设计寿命为175000h,齿轮强度及表面强度符合ASMA2001-B88标准。

d.回转台：回转台上装有四点接触球轴承支撑回转装置，根据轴承技术要求，回转台的应变不得超过最大允许应变，中心驱动架将被连接和支撑在减速机外壳上，轴承钢球采用优质高碳铬合金钢制成，可在整个滚道中滚动，钢球的润滑采用油脂润滑，密封采用弹性体。

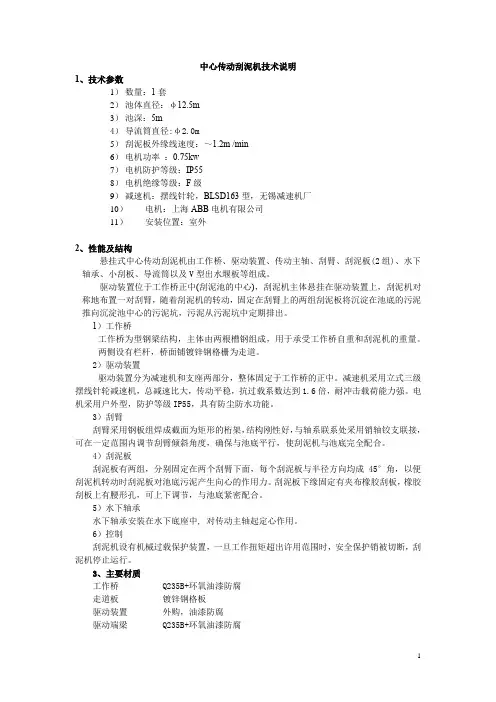

中心传动刮泥机技术说明1、技术参数1）数量：1套2）池体直径：φ12.5m3）池深：5m4）导流筒直径:φ2.0m5）刮泥板外缘线速度：～1.2m /min6）电机功率：0.75kw7）电机防护等级：IP558）电机绝缘等级：F级9）减速机：摆线针轮，BLSD163型，无锡减速机厂10）电机：上海ABB电机有限公司11）安装位置：室外2、性能及结构悬挂式中心传动刮泥机由工作桥、驱动装置、传动主轴、刮臂、刮泥板(2组)、水下轴承、小刮板、导流筒以及V型出水堰板等组成。

驱动装置位于工作桥正中(刮泥池的中心)，刮泥机主体悬挂在驱动装置上，刮泥机对称地布置一对刮臂，随着刮泥机的转动，固定在刮臂上的两组刮泥板将沉淀在池底的污泥推向沉淀池中心的污泥坑，污泥从污泥坑中定期排出。

1）工作桥工作桥为型钢梁结构，主体由两根槽钢组成，用于承受工作桥自重和刮泥机的重量。

两侧设有栏杆，桥面铺镀锌钢格栅为走道。

2）驱动装置驱动装置分为减速机和支座两部分，整体固定于工作桥的正中。

减速机采用立式三级摆线针轮减速机，总减速比大，传动平稳，抗过载系数达到1.6倍，耐冲击载荷能力强。

电机采用户外型，防护等级IP55，具有防尘防水功能。

3）刮臂刮臂采用钢板组焊成截面为矩形的桁架，结构刚性好，与轴系联系处采用销轴铰支联接，可在一定范围内调节刮臂倾斜角度，确保与池底平行，使刮泥机与池底完全配合。

4）刮泥板刮泥板有两组，分别固定在两个刮臂下面，每个刮泥板与半径方向均成45°角，以便刮泥机转动时刮泥板对池底污泥产生向心的作用力。

刮泥板下缘固定有夹布橡胶刮板，橡胶刮板上有腰形孔，可上下调节，与池底紧密配合。

5）水下轴承水下轴承安装在水下底座中, 对传动主轴起定心作用。

6）控制刮泥机设有机械过载保护装置，一旦工作扭矩超出许用范围时，安全保护销被切断，刮泥机停止运行。

3、主要材质工作桥Q235B+环氧油漆防腐走道板镀锌钢格板驱动装置外购，油漆防腐驱动端梁Q235B+环氧油漆防腐传动主轴不锈钢304刮臂、刮泥板不锈钢304导流筒不锈钢304出水堰不锈钢304控制箱碳钢喷塑紧固件水上：碳钢镀锌，水下：不锈钢3044、电气控制中心刮泥机配有就地控制箱，控制箱位于工作桥上，电源380V/220V。

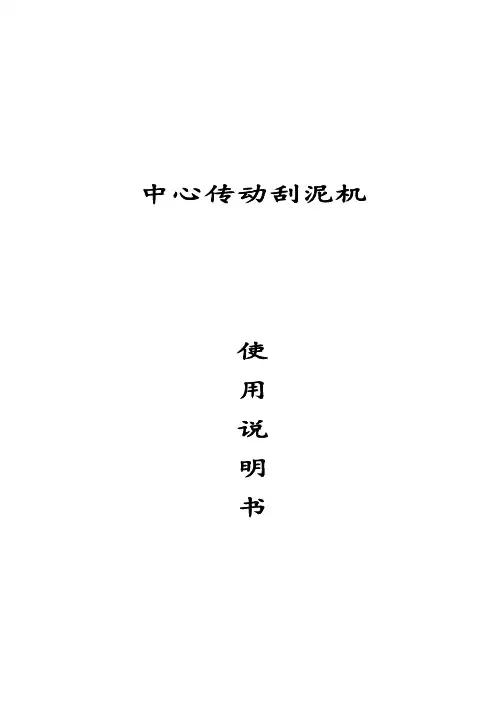

中心传动刮泥机
使
用
说
明
书
一、概述
该ZG系列刮泥机主要由工作桥、驱动机构、中心支座、刮泥板刮臂、稳流筒、浮渣乱板等组成。

刮臂在驱动机构带动下，绕池中心轴线旋转，安装在刮臂上的一组刮泥板在随刮臂旋转中，将沉降在池底的污泥刮向池中心集泥池，同时，液面上的浮渣在浮渣刮板周边挡渣堰形成的渐缩区域内集中，由浮渣刮耙扒到集渣斗，排出池外。

二、特点
1、结构简单，重量轻：由于采用桁架结构，比传统机构重量大大减轻。

2、维护简单、方便，运行费用低。

3、新型的传动机构，减速机采用摆线针轮减速机，安装方便、结构简
单紧凑、效率高。

4、电气元件均采用户外型，安全可靠，可随机控制或远程控制。

5、可按用户特定尺寸制造，与水接触的部件亦可用不锈钢制作。

三、构造
中心传动刮泥机示意图
四、设备的调试与运行
1开机前的准备工作：应检查减速机是否加油至正常油位，运行部位是否有异物卡住水面上不应有木块等异物，以免运行中出现故障。

2接通电机电源，检查正反转向。

3减速机内机油使用一个月后，需换油一次，以后每年只需换一次油。

4、设备运行过程中应经常注意运行是否正常。

发现问题应及
时停止运行，进行检查。

5、在括渣机工作时严禁将手放在轨道上。

.五、订货注意事项：
1用户订货时需提供池体基本尺寸，土建池体尺寸应测实际的池体尺寸，刮板运行线速度等要求，以便使提供的设备更适合用户的要求。

2对刮板一般为2mm不锈钢，如有其他材质要求（玻璃钢、塑料板）可在订货时提出。

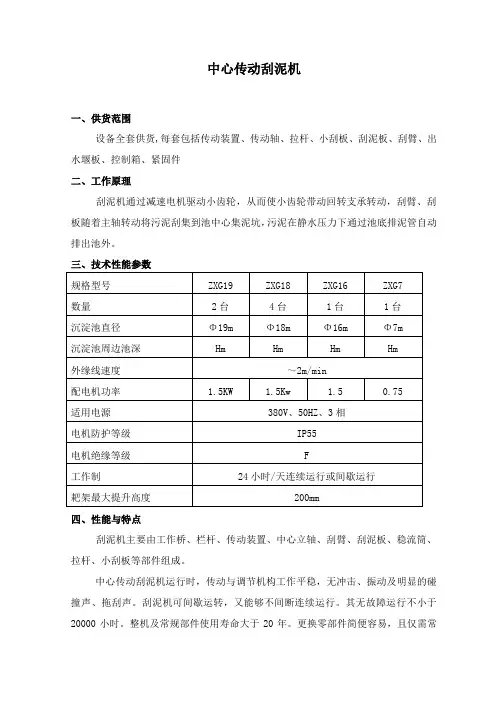

中心传动刮泥机一、供货范围设备全套供货,每套包括传动装置、传动轴、拉杆、小刮板、刮泥板、刮臂、出水堰板、控制箱、紧固件二、工作原理刮泥机主要由工作桥、栏杆、传动装置、中心立轴、刮臂、刮泥板、稳流筒、拉杆、小刮板等部件组成。

中心传动刮泥机运行时，传动与调节机构工作平稳，无冲击、振动及明显的碰撞声、拖刮声。

刮泥机可间歇运转，又能够不间断连续运行。

其无故障运行不小于20000小时。

整机及常规部件使用寿命大于20年。

更换零部件简便容易，且仅需常规机电工具，无需任何特殊工具。

⑴工作桥工作桥采用工字钢及数根角钢拼装组焊而成，上面铺设花纹走道板，并在两侧设置栏杆，拼装在工装平台上组装。

焊接标准按照JB/ZQ4000.3-86《焊接件通用技术条件》。

工作桥最大允许挠度为1/800，每平方米承受负荷大于250kg的活动载荷。

工作桥的设计制造牢固，外形美观。

⑵驱动装置中心传动刮泥机的驱动装置安装在工作桥中央，运行平稳、无异常声响，所有传动部件均在良好的润滑条件下工作。

中心驱动装置由立式减速机通过齿轮带动回转支承旋转，该产品为吊车支承，可以承受轴向、⑻手动提升装置本机设有手动提升装置，提升行程0-200mm，结构精巧，提升平稳可靠。

底部积泥较厚时，可提升刮泥耙逐层刮泥。

可有效防止因池底泥量大而造成的机械过载现象发生。

⑼中心传动刮泥机过扭矩保护形式为机械保护和电器保护。

a、机械保护：安全剪切销直径按减速机最大输出扭矩设计，当机械设备发生较大阻碍时超出减速机最大许用扭矩，剪切销被折断，刮泥机停止工作，障碍排除后更换安全剪切销，即恢复正常使用。

b、电器保护：电器过载保护装置采用热继电器，当机械发生故障或超负荷时会自动停机并发出报警，该装置动作灵敏可靠。

五、设备材质•中心主轴：不锈钢•刮臂：不锈钢•刮泥板：不锈钢与夹布橡胶板组合•小刮板：不锈钢JB/ZQ4000.10-86 涂装通用技术条件JB/ZQ4286-86 包装技术通用技术条件GB1220 不锈钢棒GB6414 铸件尺寸公差GB9439 灰铸铁件GB3797-89 装有电子器件电控箱技术条件GB4720-84 低压电器电控箱GB/T4942.2-93 低压电器外壳防护等级GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求七、设备的寿命5一、供货范围设备全套供货，每套包括传动装置、工作桥（含栏杆、走道板）、传动轴、稳流筒、拉杆、小刮板、刮泥板、刮臂、出水堰板、浓缩栅条、控制箱、紧固件二、工作原理浓缩机由中心传动装置驱动传动轴、刮臂等旋转，刮臂上的刮板将污泥由池边逐渐刮至池中的泥坑中，通过排泥管排出池外，刮臂上固定有浓缩栅条，旋转时提供絮状污泥的沉淀空间，加速污泥的下降，提高浓缩效果。

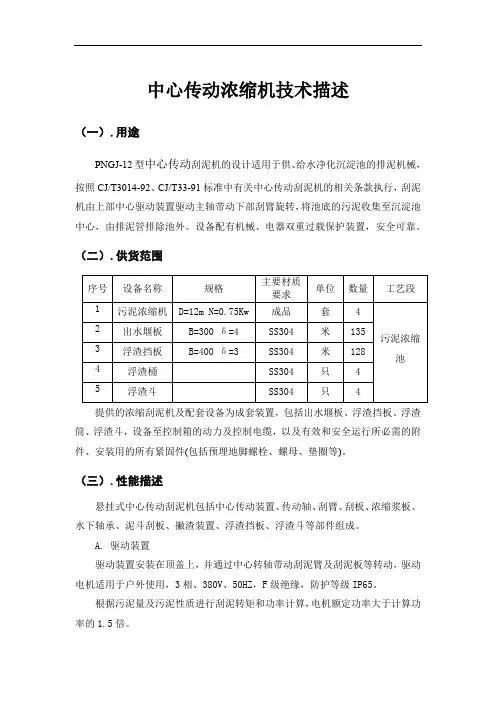

中心传动浓缩机技术描述（一）.用途PNGJ-12型中心传动刮泥机的设计适用于供、给水净化沉淀池的排泥机械，按照CJ/T3014-92、CJ/T33-91标准中有关中心传动刮泥机的相关条款执行，刮泥机由上部中心驱动装置驱动主轴带动下部刮臂旋转，将池底的污泥收集至沉淀池中心，由排泥管排除池外。

设备配有机械、电器双重过载保护装置，安全可靠。

（二）.供货范围提供的浓缩刮泥机及配套设备为成套装置，包括出水堰板、浮渣挡板、浮渣筒、浮渣斗，设备至控制箱的动力及控制电缆，以及有效和安全运行所必需的附件、安装用的所有紧固件(包括预埋地脚螺栓、螺母、垫圈等)。

（三）.性能描述悬挂式中心传动刮泥机包括中心传动装置、传动轴、刮臂、刮板、浓缩浆板、水下轴承、泥斗刮板、撇渣装置、浮渣挡板、浮渣斗等部件组成。

A. 驱动装置驱动装置安装在顶盖上，并通过中心转轴带动刮泥臂及刮泥板等转动，驱动电机适用于户外使用，3相、380V、50HZ，F级绝缘，防护等级IP65。

根据污泥量及污泥性质进行刮泥转矩和功率计算，电机额定功率大于计算功率的1.5倍。

驱动减速装置齿轮箱的齿轮设计采用符合ISO标准，服务系数>2.0，齿轮材料为合金钢，齿面硬度HRC58～62，轴承寿命（B10）不低于10万小时，并带有过载保护。

减速机采用档次不低于NORD、SEW等国际著名品牌。

B. 传动轴传动轴的材料采用ASTM304不锈钢圆管制造，上部法兰与中心传动减速装置的输出轴用螺栓连接，下部轴头与底轴承座配合，传动轴能承受浓缩刮泥机机最大的刮泥扭矩。

C. 刮臂刮臂由上弦、下弦及拉杆等组成，在传动轴上对称布置。

所有构件均采用ASTM304不锈钢型材制造，刮臂的上弦是水平状，下弦与池底坡度平行，刮臂与传动轴采用剖分式轴箍连接方式，刮臂具有在承受最大刮泥转矩时不发生扭曲变形的能力。

D. 刮板组合刮板组合采用分段与刮臂下弦连接形式，刮板与下弦杆程45°布置，相邻二刮板的重叠量大于200mm。

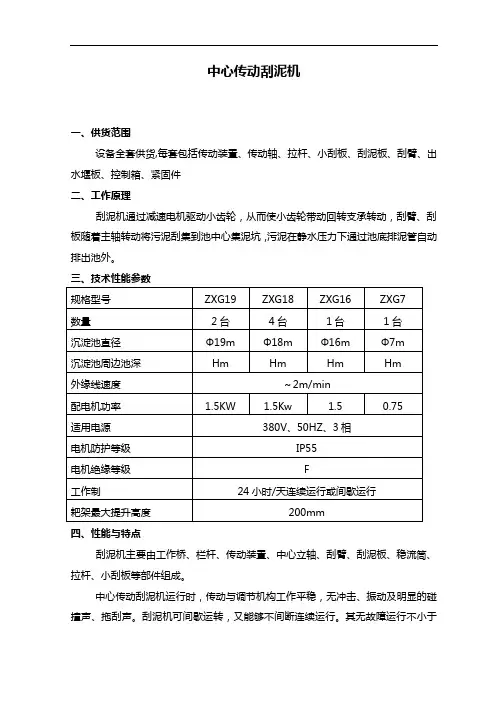

中心传动刮泥机一、供货范围设备全套供货,每套包括传动装置、传动轴、拉杆、小刮板、刮泥板、刮臂、出水堰板、控制箱、紧固件二、工作原理刮泥机通过减速电机驱动小齿轮，从而使小齿轮带动回转支承转动，刮臂、刮板随着主轴转动将污泥刮集到池中心集泥坑，污泥在静水压力下通过池底排泥管自动排出池外。

三、技术性能参数四、性能与特点刮泥机主要由工作桥、栏杆、传动装置、中心立轴、刮臂、刮泥板、稳流筒、拉杆、小刮板等部件组成。

中心传动刮泥机运行时，传动与调节机构工作平稳，无冲击、振动及明显的碰撞声、拖刮声。

刮泥机可间歇运转，又能够不间断连续运行。

其无故障运行不小于20000小时。

整机及常规部件使用寿命大于20年。

更换零部件简便容易，且仅需常规机电工具，无需任何特殊工具。

⑴工作桥工作桥采用工字钢及数根角钢拼装组焊而成，上面铺设花纹走道板，并在两侧设置栏杆，拼装在工装平台上组装。

焊接标准按照JB/ZQ4000.3-86《焊接件通用技术条件》。

工作桥最大允许挠度为1/800，每平方米承受负荷大于250kg的活动载荷。

工作桥的设计制造牢固，外形美观。

⑵驱动装置中心传动刮泥机的驱动装置安装在工作桥中央，运行平稳、无异常声响，所有传动部件均在良好的润滑条件下工作。

中心驱动装置由立式减速机通过齿轮带动回转支承旋转，该产品为吊车支承，可以承受轴向、径向力及倾覆力矩的作用，使用寿命长。

装置中设有安全销作过扭矩保护装置，润滑管路引至工作桥面上，方便加润滑油。

中心传动装置采用焊接箱体。

驱动电机为异步感应电机，电压：380V，频率：50Hz，防护等级：IP55。

⑶中心主轴：具有足够的强度和刚度，耐腐蚀。

其下端采用水下轴承支承。

⑷刮泥板：材质为优质碳钢，其下端采用可调橡胶板（橡胶板材质为夹布橡胶）。

刮泥板安装后可与池底坡度相吻合，刮板侧面距池壁0.3米，分段刮板沿直径方向45度排列，其运行轨迹可彼此重叠，重叠量为150～250mm。

⑸刮臂：采用对称桁架结构，借助斜拉杆支撑。

・∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙® ∙∙∙IL∙∙∙∙∕∙∙∙∙∙d∙∙∙∙∙Q刮泥机设备技术说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••・・•中心传动刮泥机广泛应用于城市污水处理厂和大、中工业污水处理单位。

该机适用于沉淀池。

将污泥刮集至池底中心集泥坑，以便进一步作污泥脱水处理。

2、工作原理驱动装置安装在中心支柱上，通过电机减速机和啮合传输系统带动刮臂中心竖架旋转，刮臂上的刮泥板将沉积在池底的污泥由外向内刮向池心集泥坑。

3、供货范围3.1提供的设备为成套装置，应包括工作全桥、驱动装置、传动竖架、刮臂、刮板、中心导流筒、周边出水堰板。

3.2提供安装用的所有紧固件（包括预埋地脚螺栓、螺母、垫圈等）。

3.3提供配套的户外型电气控制箱，一控一，操作为就地手动按钮控制形式，电气控制箱除具有手动操作功能外，井配有向中心控制室传输浓缩机工作状态显示信号的接口，以作集控室对设备运行状况进行监视。

电缆线长度8米。

4、主要结构该设备主要结构为工作全桥、驱动装置、传动竖架、刮臂、刮板、导流筒、周边出水堰板。

★工作桥工作桥横跨于整个浓缩池的池顶平台上，一侧底部应与池口预埋件焊接，另一侧与工作检修平台连接。

当动载荷及固定载荷都存在时，桥架的变形不得超过l∕360o工作桥由两根主桁架或主梁和铺在两主梁中间的6mm厚的花纹板组成。

工作桥两侧提供Llm高的扶手，水平方向焊接两排①60mm的不锈钢管，走道的宽度为800mmo★驱动装置驱动装置由电机、摆线针轮减速机、蜗轮减速机、外啮合小齿、回转支承（主齿轮）、回转支撑台等组成。

该装置安装在中心支柱上；工作平台为 2.4x2.4m。

外啮哈主齿轮由合金钢制造而成；回转支撑采用马鞍山回转支承公司生产的产品，驱动装置采用过扭矩剪切销装置，当过扭矩值超限时能自动停机报警，安全可靠。

中心传动刮泥机技术说明1、技术参数1）数量：1套2）池体直径：φ12.5m3）池深：5m4）导流筒直径:φ2.0m5）刮泥板外缘线速度：～1.2m /min6）电机功率：0.75kw7）电机防护等级：IP558）电机绝缘等级：F级9）减速机：摆线针轮，BLSD163型，无锡减速机厂10）电机：上海ABB电机有限公司11）安装位置：室外2、性能及结构悬挂式中心传动刮泥机由工作桥、驱动装置、传动主轴、刮臂、刮泥板(2组)、水下轴承、小刮板、导流筒以及V型出水堰板等组成。

驱动装置位于工作桥正中(刮泥池的中心)，刮泥机主体悬挂在驱动装置上，刮泥机对称地布置一对刮臂，随着刮泥机的转动，固定在刮臂上的两组刮泥板将沉淀在池底的污泥推向沉淀池中心的污泥坑，污泥从污泥坑中定期排出。

1）工作桥工作桥为型钢梁结构，主体由两根槽钢组成，用于承受工作桥自重和刮泥机的重量。

两侧设有栏杆，桥面铺镀锌钢格栅为走道。

2）驱动装置驱动装置分为减速机和支座两部分，整体固定于工作桥的正中。

减速机采用立式三级摆线针轮减速机，总减速比大，传动平稳，抗过载系数达到1.6倍，耐冲击载荷能力强。

电机采用户外型，防护等级IP55，具有防尘防水功能。

3）刮臂刮臂采用钢板组焊成截面为矩形的桁架，结构刚性好，与轴系联系处采用销轴铰支联接，可在一定范围内调节刮臂倾斜角度，确保与池底平行，使刮泥机与池底完全配合。

4）刮泥板刮泥板有两组，分别固定在两个刮臂下面，每个刮泥板与半径方向均成45°角，以便刮泥机转动时刮泥板对池底污泥产生向心的作用力。

刮泥板下缘固定有夹布橡胶刮板，橡胶刮板上有腰形孔，可上下调节，与池底紧密配合。

5）水下轴承水下轴承安装在水下底座中, 对传动主轴起定心作用。

6）控制刮泥机设有机械过载保护装置，一旦工作扭矩超出许用范围时，安全保护销被切断，刮泥机停止运行。

3、主要材质工作桥Q235B+环氧油漆防腐走道板镀锌钢格板驱动装置外购，油漆防腐驱动端梁Q235B+环氧油漆防腐传动主轴不锈钢304刮臂、刮泥板不锈钢304导流筒不锈钢304出水堰不锈钢304控制箱碳钢喷塑紧固件水上：碳钢镀锌，水下：不锈钢3044、电气控制中心刮泥机配有就地控制箱，控制箱位于工作桥上，电源380V/220V。

ZCN-19型中心传动污泥浓缩机技术说明1 概述在污泥浓缩池中设置1套中心传动污泥浓缩机，可将浓缩池底部污泥刮至中心泥斗排除，刮泥机上带有垂直排列的栅条，在刮泥的同时起到搅拌作用，为水提供从污泥中逸出的通道，以提高浓缩效果。

浓缩池进泥浓度含固率约0.5%，浓缩区污泥浓度3.0％～7％，底部排泥浓度可能达到7％以上。

浓缩池池底以1:10的坡度坡向中心泥斗。

浓缩刮泥机应具有良好的浓缩性能和刮泥性能，应适应污泥浓度的变化，适应户外一天24小时的连续不间断工作，具有足够的机械强度、足够的扭矩和驱动功率。

2 主要技术参数（1）池径：φ19m；（2）周边池深：H=4.9m；（3）底池周边坡向污泥斗坡度：i=1：10；（4）刮板外缘线速度：约2 m/min；（5）耙架提升方式：手动提升；（6）驱动电机功率：=1.5kw；（7）电机防护等级：IP55 附不锈钢防护装置；（8）电机绝缘等级：F级；（9）工作制：24小时/天连续运行或间歇运行；（10）边缘行走速度：1.1~2m/min。

3 主要结构及工作原理浓缩机主要由工作桥（包括栏杆、走道板）、中心环形布水管、导流筒、传动装置、传动轴、拉杆、小刮板、刮泥板、刮臂、浓缩栅条等部件组成。

3.1 主要结构（1）工作桥采用不锈型钢及数根角钢拼装组焊而成，上铺花纹走道板，拼装在工装平台上组装。

焊接标准按照《焊接件通用技术条件，每平方米承受负荷大于150kg的活动载荷。

工作桥一侧底部与平台预埋钢板焊固定，另侧与平台采用可伸缩滑动支承结构，以适应工作桥热胀冷缩产生的长度尺寸变化，其挠度控制值为L/700mm。

工作桥的设计制造牢固，外形美观。

（2）传动主轴用厚壁不锈无缝钢管制成，其垂直度＜2mm/Lmm（轴长）。

（3）刮臂上设置有浓缩栅条，栅条间距约400mm，分别与刮臂的上下弦用管箍连接；浓缩栅条下部与刮臂下弦平，栅条高度根据水位确定。

（4）传动立轴穿过斜板处应设置一套筒，套筒为悬臂结构，其一端固定在池顶钢砼走道板下，套筒与立轴完全分开。

NZ-9中心传动浓缩机技术说明一、主要技术参数·池内径：D=9.0m·周边池深：H=3.0m·底池周边坡向污泥斗坡度：8.5°·转速：~4min/r·电机功率：N=3.0kw·防护等级：IP54·绝缘等级：F级·提升功率：N1=1.5kw·提升行程：ΔH=350mm·工作制：24小时/天连续运行或间歇运行二、主要结构及工作原理NZ中心传动浓缩机主要由工作桥（包括栏杆、走道板）、传动装置、提升装置、稳流筒、传动轴、拉杆、小刮板、刮泥板、刮臂、钢制池体等部件组成。

1、主要结构⑴工作桥采用工字钢及数根角钢拼装组焊而成，上铺走道板，并在两侧设置栏杆，拼装在工装平台上组装。

焊接标准按照JB/ZQ4000.3-86《焊接件通用技术条件》。

提拱度≤L/700，每平方米承受负荷大于250kg的重量。

工作桥的设计制造牢固，外形美观。

⑵传动主轴用厚壁无缝钢管制成，其垂直度＜2mm/Lmm（轴的长度）。

⑶稳流筒采用板材制作而成，上端设置钢板制成的圆弧加强圈起加强作用，使其具有一定的强度，不易变形。

⑷传动装置由摆线针轮减速机和蜗轮蜗杆组成，运行可靠，噪音低。

（D≤14米）⑸本机设有电动提升装置，提升行程0-350mm，结构简单，提升平稳可靠。

⑹钢制池体由钢板拼焊而成，并设有圆弧加强筋，在承重部位设有竖直加强筋。

⑺本机设机械和电气双重过载保护装置。

2、工作原理浓缩机由中心传动装置驱动传动轴、刮臂等旋转，刮臂上的刮板将污泥由池边逐渐刮至池中的泥坑中，通过排泥管排出池外，上部清水通过周边集水槽排出池外。

三、主要零部件材质·工作桥：Q235A碳钢·栏杆：Q235A镀锌钢管·走道板：Q235A碳钢花纹板·传动轴：无缝钢管·刮臂：Q235A碳钢·小刮板：16Mn钢·刮泥板：16Mn钢·拉杆：Q235A碳钢·稳流筒：Q235A碳钢·钢制池体：Q235A碳钢·电机减速机：江苏省泰兴减速机厂产品·提升电动装置：常州电站辅机厂产品·紧固件：Q235A碳钢四、电气控制系统浓缩机上安装现场控制箱。
