沉淀池刮泥机技术要求

污水厂初沉池刮泥机设备技术规范1概述承包商提供的初沉池设备需要安装在2座共4格的矩形初沉池内，单格初沉池尺寸为5m（W）×21.5m（1）0※供货商经验资质非金属链条刮泥机设备制造商必须具有10年以上的非金属链条刮泥机设备制造资历，并提供至少3家处理规模不小于10万吨/天、正常运行5年以上的非金属链条刮泥机业绩用户证明材料。

※非金属链板刮泥机应为原厂供货并负责安装。

2供货范围1、非金属链板刮泥机：※投标人提供的非金属链板刮泥机应为成套设备，每套包括：非金属刮泥板牵引链条、非金属刮板、牵引链条链轮、非金属驱动链条、跨轮、驱动链轮、及从动链轮、不锈钢衬套、链轮保护监测系统，电控箱及运行安装所必须的所有附件。

确保设备正常运行一年的随机备品备件及运行12个月的润滑油（脂）、专用工具等。

承包商提供就地电控箱至各设备的电缆、接头、紧固件。

所有机件及安装均由投标人负责。

随机备品备件、专用工具、安装调试手册、使用维护手册。

应提供纸版及电子版成套设备资料（中英文）。

2、集水槽及出水堰板投标人提供的集水槽（出水槽）、出水堰板主要用于初沉池，不锈钢集水槽（出水槽）应包括抗浮卸压装置、水槽本体、安装支撑架，出水堰板应包括不锈钢出水堰板、丁睛橡胶垫片、不锈钢螺栓等固定件连接件等以及有效和安全运行所必需的附件。

3、手动旋转撇渣管手动旋转撇渣管应是成套的旋转式撇渣管，其内容应包括轴座、撇渣管等。

投标人应提供旋转式撇渣管安装用的所有附件与紧固件。

投标人应提供安装用的所有紧固件（包括预埋地脚螺栓、螺母、垫圈等），并应符合招标文件的相关技术要求。

3技术要求3.1设备技术参数a.非金属链板刮泥机沉淀池刮泥机布置应根据平流沉淀池的基本尺寸要求，满足池底污泥刮入池底一端的排泥渠内，水面浮渣撇向池后端的撇渣管。

初沉池共设链条刮泥机4台，每台链条刮泥机需满足以下安装条件池底有效宽：B=5m池长：1=21.5m有效水深：H=3.6m沉淀池刮泥机运行速度O.6m∕mino电机功率：N=O.37kW承包商提供链条刮泥机应适用矩形初沉池，初沉池刮泥机均为四轴刮泥机,并具有刮泥及撇渣双向功能。

刮泥机的安装技术要求刮吸泥机运行利用静压自吸与虹吸的搭配进行排泥，在运行过程中，通过刮臂的旋转，由刮泥板把污泥引导到泥管口"利用终沉池与泥槽之间的水位差形成静压自吸，边转边吸，吸入的污泥集于泥槽，再利用泥槽与中心泥槽之间的水位差，由虹吸管将污泥吸到中心泥槽，zui后由中心泥槽的排泥管排放至集泥井，以供泵房进行污泥回流或排放。

结构1、桁架桁架为刮泥板、吸泥管及刮渣装置的载体；为满足工艺要求及保证平衡，ZX22中心驱动吸泥机设置两套桁架，对称布置于中心垂架的两侧（中心垂架以滚轮保证吸泥机下部的稳定，减小摇摆）；2、刮泥板、吸泥管刮泥板呈“V”形，共8副，以确定间隔布置于桁架下缘，各吸泥管喇叭口对应位于“V”形刮泥板的对称线；吸泥管以“U”形螺栓固定于桁架上，每根吸泥管自成系统，相互立，出口端接中心集泥槽和流量调整装置。

考虑到运输因素，刮泥板与桁架以及竖向吸泥管之间需现场焊接，吸泥管端部坡口可作适当修正。

3、中心垂架中心垂架采用角钢和钢板焊接成笼式结构，是吸泥机传递扭矩的紧要部件之一，垂架的上端由螺栓连接在驱动装置的输出支架上，垂架的下端设有滚轮作径向支撑，其两侧装有对称的桁架。

4、流量调整装置吸泥机在工作时，需依据实际工艺要求调整排泥量，因此在吸泥管的末端设置流量调整装置，该装置通过变化吸泥管出流孔口断面面积的方式实现调整流量的目的。

安装技术要求1、安装前应对设备基础进行认真检查，其土建偏差应不超出允许范围，其检查内容如下：2、池内径偏差不超出20mm，其圆度不超出20mm；3、中心柱顶面实际标高偏差为—5mm～+5mm；4、中心柱顶面预留孔布置尺寸应符合图纸要求，其分布圆中心与池径中心的偏差不超出10mm；5、中心柱侧面预埋钢板位置的垂直偏差及径向偏差应不超出5mm；6、池壁顶面固定工作桥处标高偏差不超出10mm；7、池底面周边实际标高（二次找平后标高）及底面的坡度应符合结构设计要求。

注：混凝土二次找平应在设备安装到位后进行。

机械搅拌澄清池刮泥机1范围本标准规定了机械搅拌澄淸池刮泥机的术语和泄义、规格及基本参数、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于机械搅拌澄清池刮泥机的制造和验收。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅注日期的版本适用于本文件。

凡是不注日期的引用文件，苴最新版本（包括所有的修改单）适用于本文件。

GB/T 191包装储运图示标志GB/T 699优质碳素结构钢GBrr 700碳素结构钢GB 755旋转电机定额和性能GBfT 985.1气焊、焊条电弧焊、气体保护焊和髙能束焊的推荐坡口GB∕Γ 1176铸造铜及铜合金GB∕Γ 1220不锈钢棒GB/T 1243传动用短节距精密滚子链、套筒链、附件和链轮GBrr 3280不锈钢冷轧钢板和钢带GB∕Γ 3768声学声压法测左噪声源声功率级反射面上方采用包络测量表而的简易法GB/T 3797电气控制设备GB 4208外壳防护等级（IP代码）GB∕Γ 4237不锈钢热轧钢板和钢带GB/T 4879—1999 防锈包装GB/T4942」旋转电机整体结构的防护等级（IP代码）一分级GB∕Γ 5574工业用橡胶板GBrr 5796.4梯形螺纹第4部分：公差GBfT 8923.1-2011涂覆涂料前钢材表而处理表面淸洁度的目视评定第1部分：未涂覆过的钢材表而和全而淸除原有涂层后的钢材表而的锈蚀等级和处理等级（ISO 8501-1:2007, IDT）GB∕Γ 9439灰铸铁件GB/T 10089—1988圆柱蜗杆、蜗轮精度GBZT 13306GBΛΓ14975GBfr 17219 标牌结构用不锈钢无缝钢管生活饮用水输配水设备及防护材料的安全性评价标准80。

非密封管螺纹GB 50013-2006室外给水设计规范JB/T 50∞.12重型机械通用技术条件第12部分：涂装SJ 20893不锈钢酸洗与钝化规范 3术语和定义GB 50013界左的以及下列术语和左义适用于本文件。

沉淀池刮泥机及配套设备技术要求目录一、二沉淀池刮泥机及配套设备 (3)1．概述........................................................................................................... - 3 - 2．设备清单....................................................................................................... - 3 - 3．备品备件....................................................................................................... - 3 -二、中心传动垂架式刮泥机 (4)1．总述............................................................................................................... - 4 - 2．供货范围....................................................................................................... - 4 - 3．工艺条件....................................................................................................... - 4 - 4．参考标准....................................................................................................... - 5 - 5．资料提交....................................................................................................... - 6 - 6．制造商的服务............................................................................................... - 6 - 7．设备性能及结构........................................................................................... - 6 -一、二沉淀池刮泥机及配套设备1．概述沉淀池采用天方地圆辐流式式沉淀池，沉淀池中心进水，周边出水。

池底液压往复式刮泥机技术规范1.1 供货范围供货范围包括斜管沉淀池内旳全套液压往复式池底刮泥机，并负责设备供货、安装、调试、检测，并提供对应旳备品备件及对应工具等。

阐明：1、液压缸采用耳轴安装，土建应预留200*200(mm)方孔。

2、液压站和液压缸、就地控制柜之间电缆和液压油管为设备自带。

1.2 技术参数1、液压往复式池底刮泥机技术参数刮泥机之刮板速度应为无级可调，速度范围可在0〜6.5m/min内操作，刮板用往复运动方式，将污泥刮送至污泥坑后排至污泥池，不导致斜管沉淀池底部积泥。

刮泥机旳刮板为改性聚合物材质，刮板断面呈翼型，行程750mm，与池墙之间隙约为25mm，每支刮板旳安装间距500至650mm。

刮板应连接在拉条上，拉条应焊接在拉杆上，拉杆应焊接在中心轴上，拉条、拉杆都附有斜拉加强，拉条、拉杆及中心轴之材质为ASTM304，网状刚度构造极限强度不低为19000 Kg。

刮泥机刮板呈往复运动，前进速度为0～3m/min，复位速度为0～10m/min，延迟时间为3 ～4秒，前进与后退速度比约为1:2，使沉淀污泥向污泥斗旳方向移动，到达污泥排除之目旳。

刮泥机应具有就地手动控制和远程自动控制两种功能。

2、液压驱动机构技术参数每套刮泥机包括一套液压控制站（双马达型，一备一用），两套刮泥机配一台端子、就地控制一体柜，合计2套液压控制站，1套端子、就地控制一体柜。

油压缸：每组油压缸应装置二组限位开关以控制活塞前进后退。

液压控制站：液压控制站由完全独立液压单元及一套附属配件构成，液压单元包括液压油箱、油泵以及压力表和可调整刮泥机来回运动速度旳调整阀构成。

每个沉淀池刮泥机，需由独立控制系统及液压驱动装置提供操作与动力。

液压驱动装置包括马达、泵、油槽、空气滤清器、液压油滤清器、温度及液位开关、电磁阀、压力计、调压阀、液压油管线所构成。

液压驱动装置应具有液压油调整阀，可调整油压缸之前进/后退速度。

液压油箱容积为60L，材质为碳钢加环气树脂漆表面涂装。

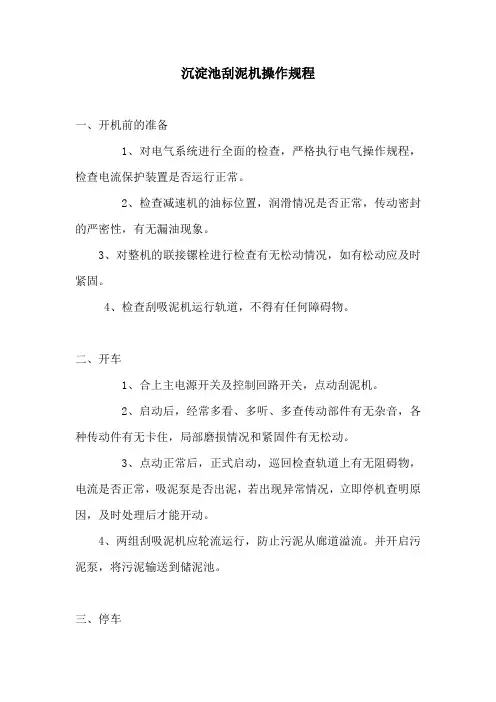

沉淀池刮泥机操作规程
一、开机前的准备
1、对电气系统进行全面的检查，严格执行电气操作规程，检查电流保护装置是否运行正常。

2、检查减速机的油标位置，润滑情况是否正常，传动密封的严密性，有无漏油现象。

3、对整机的联接镙栓进行检查有无松动情况，如有松动应及时紧固。

4、检查刮吸泥机运行轨道，不得有任何障碍物。

二、开车
1、合上主电源开关及控制回路开关，点动刮泥机。

2、启动后，经常多看、多听、多查传动部件有无杂音，各种传动件有无卡住，局部磨损情况和紧固件有无松动。

3、点动正常后，正式启动，巡回检查轨道上有无阻碍物，电流是否正常，吸泥泵是否出泥，若出现异常情况，立即停机查明原因，及时处理后才能开动。

4、两组刮吸泥机应轮流运行，防止污泥从廊道溢流。

并开启污泥泵，将污泥输送到储泥池。

三、停车
1、按下停车按钮，所有开关按到关的位置。

2、记录运行时间及设备运行状况。

机械加速澄清池搅拌刮泥机一、用途及简介澄清池搅拌刮泥机是全国通用图机械搅拌澄清池的主要配套设备。

常用于生活饮用水，工业用水的原水处理，工业废水三级处理，及水质软化处理等给排水处理过程中的澄清阶段。

本设备具有安装、维护、管理方便；运行平稳、安全可靠；可调整回流量等特点。

搅拌机在机械加速澄清池中，起着搅拌和提升作用。

刮拌机在机械加速澄清池中，起着刮集污泥的作用。

我公司有多年的生产经验并被编入《机械搅拌澄清池》“定点生产厂厂名录”。

该产品已通过了省级鉴定。

二、供货数量及范围1330 m3/h机械加速澄清池搅拌刮泥机 3套1、机械加速澄清池搅拌刮泥机主要由搅拌机部分、刮泥机部分、信号发讯器等部件组成。

²搅拌机：驱动装置（包括电动机、减速机、变频器）、搅拌轴、搅拌提升叶轮、调节拉杆等部件组成。

²刮泥机：传动装置（包括电动机、减速机）、中心枢轴、针齿盘、刮泥臂、上下拉紧装置等部件组成。

2、与机械加速澄清池配套使用的斜管及相应的服务。

3、安装紧固设备的材料，如地脚螺栓等。

4、安装检修用的专用工具。

5、备品备件（满足六年内一次大修的需要）。

三、技术参数1、设备运行环境条件7.1 厂址条件设备安装地点：江苏省淮安市以西5km杨庄镇的东北面。

厂址海拔标高:16.0～18.0m（1956年黄海高程系）地震烈度7度7.2 气象条件7.3 气候类型厂址位于北亚热带湿润季风气候区，受太平洋气候的调节和季风环流的影响，具有四季分明、气候湿润、光照充足、雨量充沛、无霜期长的特点。

一般春季气温回升缓慢、天气多变，夏季炎热多雨，秋季天高气爽，冬季天气晴朗、寒冷干燥。

7.4 设备使用条件安装地点：机械加速澄清池露天布置水质：地表水，PH=6.5~9.5水温：5~40℃悬浮物含量：≤10000 ppm机械排泥浓度：50 kg/m3，含水率95%7.5 电源：三相四线制，380V/220V，50HZ四、结构及工作原理1、搅拌机主要由驱动装置（电动机、减速装置、变频器）、搅拌机主轴、提升叶轮及搅拌桨部件组成；刮泥机主要由驱动装置、减速装置、传动轴及刮泥耙等部件组成。

高效沉淀池刮泥机说明书
一、产品介绍
高效沉淀池刮泥机是一种用于高效沉淀池内泥层刮除和排除的设备。

该设备通过机械刮泥板将沉淀池底部的泥层刮至池侧，再通过水泵和管道将泥浆输送至泥浆处理设备。

能够快速、高效、自动化地完成池内泥层的清理，提高了生产效率、减少了维护成本。

二、产品特点
1.专业化设计：高效沉淀池刮泥机是经过专业设计，结合不同沉淀池的特点而制造的，可以满足不同池体积、不同水质的需求。

2.高效能：采用机械刮泥板，能够快速稳定地将泥层刮入池侧，配合强力水泵，快速将泥浆输送至处理设备。

3.自动化：高效沉淀池刮泥机设计智能化，可以通过设置刮泥时间、周期、水位等参数实现全自动控制。

4.低维护成本：高效沉淀池刮泥机采用耐磨材料，具有较长的使用寿命，同时维护方便，易于更换零配件。

三、使用注意事项
1.在使用前清理污泥处理设备中的泥浆，确保泥浆处理设备能够正常工作。

2.在使用本设备之前，需要将水泵启动，建议在设备上安装水位监测器，以确保泥浆输送通畅。

3.设定好刮泥时间、周期和水位等参数后才能投入使用。

4.检查设备的各个部位是否有磨损和松动，确保设备运行平稳。

5.在设备不运行时，需要关闭水泵和电源，以确保设备安全。

四、注意事项
如有任何疑问和问题，请联系本公司售后服务部。

在设备运行时，请勿将任何人体部分或其他物品靠近刮泥机，以避免发生意外事故。

以上即为高效沉淀池刮泥机的相关说明，希望对您有所帮助。

混凝沉淀池全桥式周边传动刮泥机技术要求一、主要技术参数·数量：1台·池内径：φ55m·周边池深：H=3.5m·池边水深：h=3.2m·池底坡度：i=1/12·周边线速度：～0.02m/s·工作桥类型：全桥方管桁架梁式·行走装置：双驱动，平行轴斜齿轮减速电机·电机功率：双驱动电机，功率根据具体设备厂家确定·电机防护等级：IP55·电机绝缘等级：F级·工作制：24小时/天连续运行或间歇运行二、主要结构和工作原理周边传动刮泥机主要由工作桥与走道板、端梁及驱动机构、中心支座及集电装置、刮渣耙、刮板组合、撇渣装置、稳流筒、排渣及溢流装置、电控系统等部件组成。

1、主要结构(1)工作桥采用型钢焊接成桁架结构，上铺防腐钢格走道板，工作桥两侧桁架兼栏杆作用，同时设有电线穿线管。

工作桥根据长度分段制造后再用高强度螺栓联接，一端与端梁拼装并设爬梯（两端均设爬梯），工作桥另一端与中心支座铰支连接。

制造时工作桥最大允许挠度为L/700，需保证足够的强度支撑正常负荷。

工作桥的组装拼装焊接要求严格按照JB/ZQ4000.3-86焊接件通用技术条件执行。

(2)端梁上安装的驱动装置采用平行轴斜齿轮式减速机（双驱动减速机及电机）。

并设过力矩保护装置，过力矩可调节，使刮泥机运行安全可靠。

行走轮位于驱动端梁的底部，前后各一只，行走轮采用优质耐磨橡胶铁心轮制作，直接行走在混凝土池边平台。

主动轮与减速机出轴套装，行走轮前部设置扫障板（可清扫跑道上积雪、小石块等障碍物）。

耐磨橡胶铁心轮需适于在室外环境下长时间工作，而且经久耐用，不易老化，不龟裂。

(3)中心支座及集电装置中心回转盘需采用专业回转支承厂生产的单排四点接触型回转支承，并应具有良好的密封装置。

中心支座安装在沉淀池中心砼柱上。

工作桥与中心支座间采用双铰支式联接。

中心集电装置采用黄铜电刷环与碳刷集电，集电装置在安装时必须保证滑环在水平位置，且电刷宽度在滑环的宽度范围内，两组刷握对称安装，刷握线沿走道中心布置，刷握间及集电环间的绝缘材料的抗漏电强度不低于GB1336-77中的VI级标准或等用标准。
