轨道监理细则

城市快速轨道交通测量监理细则

一、编制依据

1、东莞市都市快速轨道交通R2线工程施工监理2204标【南城水濂公园站（含）～陈屋站（含）二站一区间】招标文件及图纸

2 、《地下铁道、轻轨交通工程测量规范》GB50308-1999；

3 、《工程测量规范》GB50026-93；

4 、《都市测量规范》CJJ8-85；

5 、《铁路测量技术规则》TGJ101-85；

6 、《建筑变形测量规程》JGJ/T 8-97；

7 、《全球定位系统（GPS）测量规范》CH2001-92；

8 、《地下铁道工程施工及验收规范》GB50299-1999；

9、 地铁施工验收标准；

二、 工程特点、测量工作内容及测量监理目标

1、工程特点

全线的测量工作存在以下特点：

⑴地铁路线长，沿线的地质条件复杂，施工工期紧，施工工艺复杂多样，隧道限界裕量小。为保证全线准确贯穿，测量精度要求高。

⑵测量工作内容多，既有地面操纵测量、施工放样、变形监测，又有地上地下联系测量及贯穿测量等。

⑶ 测量地势条件复杂，地铁沿线交叉施工作业多。这对测量操纵点的爱护、测量工作的连续性提出了严肃的考查。 ⑷地铁沿线的施工单位多，沿线相邻工点的联测工程量较大，相邻工点间承包商测量衔接问题和谐任务重；

⑸盾构机掘进采纳自动导向系统，其自动化程度高，专业技术强，对测量技术的时效性、准确性、稳固性提出了专门高的要求。

2 、全线测量工作内容

地铁盾构工程测量是一项对地铁工程质量、工程进度阻碍专门大的专业性技术强的工作，它贯穿于整个工程的全过程。在工程的整个施工过程中其工作内容要紧包括地面操纵测量、地上地下联系测量、盾构掘进施工测量、地下操纵测量、贯穿测量、施工过程中的变形监测及竣工测量等。

3 、测量监理目标

⑴确保全线建、构筑物、设备、管线安装按设计要求准确就位，在线路上不产生由于施工操纵测量、放样测量的误差而引起修改线路设计从而降低行车运营标准的质量问题。

百度文库 - 让每个人平等地提升自我

1 改建锡林浩特至多伦铁路扩能改造工程

（锡林浩特至正蓝旗）段

轨道工程监理实施细则

编制人：

审核人：

编制单位：内蒙古沁原监理公司锡多铁路扩能改造项目监理部 百度文库 - 让每个人平等地提升自我

2 编制时间：二OO九年十一月一日

改建锡林浩特至多伦铁路扩能改造轨道工程

监理实施细则

一．监理工作的范围、技术标准

1. 监理工作的范围：

改建锡林浩特至多伦铁路扩能改造工程锡林浩特至白音库仑段、白音库仑至桑根达来北段、桑根达来北至正蓝旗段全部站前、站后工程的监理。主要监理内容有：标段范围内的一章迁改，二章路基，三章桥涵，五章轨道，六章通信、信号及信息，七章电力及电力牵引供电，八章房屋，九章其他运营生产设备及建筑物，十章大型临时设施和过渡工程，从工程施工准备到竣工投产运营、工程保修的监理全过程。

2.设计线路主要技术标准：

铁路等级： I级;

正线数目：双线;

设计行车速度：120km/h;

限制坡度： 12‰；

最小曲线半径：一般地段1200m、困难地段800m；

牵引种类：电化，内燃过渡;

机车类型：SS4，DF4D过渡; 百度文库 - 让每个人平等地提升自我

3 牵引质量：电力5000t，内燃4000t;

到发线有效长度：1050m；

闭塞方式：自动闭塞；

建筑限界：电化。

二．专业工程的特点及依据

1专业工程的特点

新增正线的轨道设计采用轨道标准为：钢轨采用60kg/m，区间无缝线路；钢轨所用的接头夹板级高强螺栓及10级高强度螺母、以及高强度平垫圈，钢轨采用1667根/公里，有挡肩Ⅲ型钢筋混凝土轨枕，有碴桥面采用Ⅲ型钢筋混凝土桥枕每公里铺设1667根；弹条II型扣件。

碎石道床及铺设厚度：

采用一级碎石道床重型轨道顶宽3.4m；土质路基采用双层道床，面层0.3米碎石，底层0.2米垫层。硬质岩石路基采用单层碎石道床厚0.3米；道床边坡坡度1:。

既有线未改建地段的轨道标准维持既有。改建地段，钢轨：采用50kg/m-25m钢轨。轨枕：采用新II型轨枕。正线轨道采用双层碎石道床，表层0.3米、底层0.2米。

1

目录

1、工程概况 ..................................................................................... 2

1.1 工程简况 ...................................................................................... 2

1.2 吊装作业概况.............................................................................. 3

1.3 施工场地地质情况 ..................................................................... 5

1.4 盾构机概况 .................................................................................. 5

1.5 工程特点及重点 ......................................................................... 6

2、监理工作依据 .............................................................................. 6

3、监理工作内容及重点 .................................................................. 7

3.1 安全监理工作程序 ..................................................................... 7

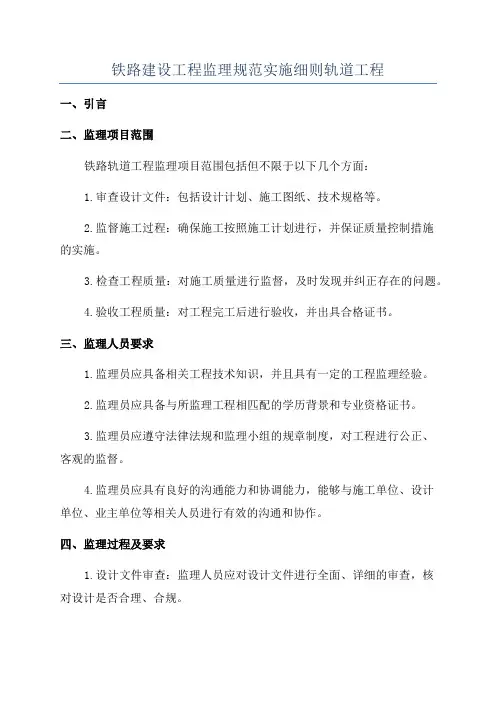

铁路建设工程监理规范实施细则轨道工程

一、引言

二、监理项目范围

铁路轨道工程监理项目范围包括但不限于以下几个方面：

1.审查设计文件：包括设计计划、施工图纸、技术规格等。

2.监督施工过程：确保施工按照施工计划进行，并保证质量控制措施的实施。

3.检查工程质量：对施工质量进行监督，及时发现并纠正存在的问题。

4.验收工程质量：对工程完工后进行验收，并出具合格证书。

三、监理人员要求

1.监理员应具备相关工程技术知识，并且具有一定的工程监理经验。

2.监理员应具备与所监理工程相匹配的学历背景和专业资格证书。

3.监理员应遵守法律法规和监理小组的规章制度，对工程进行公正、客观的监督。

4.监理员应具有良好的沟通能力和协调能力，能够与施工单位、设计单位、业主单位等相关人员进行有效的沟通和协作。

四、监理过程及要求

1.设计文件审查：监理人员应对设计文件进行全面、详细的审查，核对设计是否合理、合规。 2.施工监督：监理人员应定期检查施工进度和施工质量，确保施工合乎要求。

3.质量检查：监理人员应随时检查工程质量，发现问题及时予以整改或报告。

4.施工验收：监理人员应参与工程验收，确保工程质量符合规范要求。

5.监理报告：监理人员应按照规定格式和要求，及时提交监理报告，对工程施工及质量提出评价和建议。

五、监理责任及追责制度

1.监理人员应对其所监理工程的质量和安全负责，如果发现问题应及时报告，并采取相应的措施予以解决。

2.如果监理人员的工作不力导致工程质量问题，监理单位有权追究其责任，并根据情节轻重进行相应的处罚。

3.如果监理人员与其他相关单位有勾结行为，损害工程质量和安全，将面临法律追究和经济赔偿的责任。

六、总结

铁路轨道工程监理在铁路建设工程中起着至关重要的作用，对工程质量和安全具有重要的保障作用。通过规范实施细则，能够确保监理工作的规范性和有效性，提高监理工作的质量和效率。同时，监理人员的要求和责任规定，也能够有效约束监理人员的行为，为工程的顺利进行提供保障。
