信号发生器使用说明

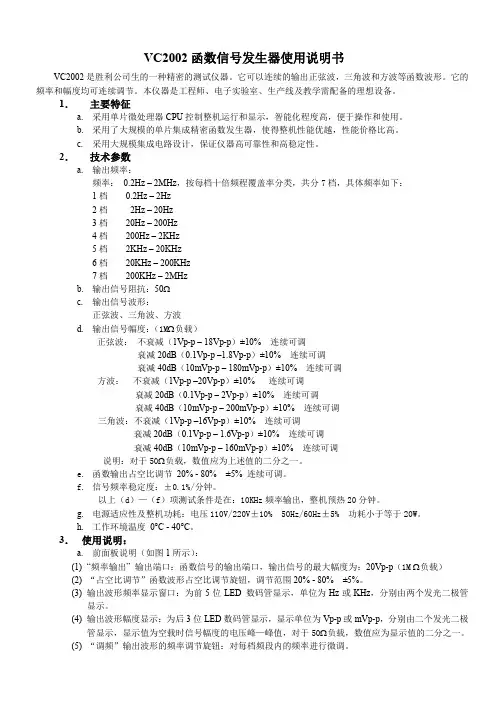

VC2002函数信号发生器使用说明书VC2002是胜利公司生的一种精密的测试仪器。

它可以连续的输出正弦波，三角波和方波等函数波形。

它的频率和幅度均可连续调节。

本仪器是工程师、电子实验室、生产线及教学需配备的理想设备。

1．主要特征a.采用单片微处理器CPU控制整机运行和显示，智能化程度高，便于操作和使用。

b.采用了大规模的单片集成精密函数发生器，使得整机性能优越，性能价格比高。

c.采用大规模集成电路设计，保证仪器高可靠性和高稳定性。

2．技术参数a.输出频率：频率：0.2Hz – 2MHz，按每档十倍频程覆盖率分类，共分7档，具体频率如下：1档0.2Hz – 2Hz2档2Hz – 20Hz3档20Hz – 200Hz4档200Hz – 2KHz5档2KHz – 20KHz6档20KHz – 200KHz7档200KHz – 2MHzb.输出信号阻抗：50Ωc.输出信号波形：正弦波、三角波、方波d.输出信号幅度：（1MΩ负载）正弦波：不衰减（1Vp-p – 18Vp-p）±10% 连续可调衰减20dB（0.1Vp-p –1.8Vp-p）±10% 连续可调衰减40dB（10mVp-p – 180mVp-p）±10% 连续可调方波：不衰减（1Vp-p –20Vp-p）±10% 连续可调衰减20dB（0.1Vp-p – 2Vp-p）±10% 连续可调衰减40dB（10mVp-p – 200mVp-p）±10% 连续可调三角波：不衰减（1Vp-p –16Vp-p）±10% 连续可调衰减20dB（0.1Vp-p – 1.6Vp-p）±10% 连续可调衰减40dB（10mVp-p – 160mVp-p）±10% 连续可调说明：对于50Ω负载，数值应为上述值的二分之一。

e.函数输出占空比调节20% - 80% ±5% 连续可调。

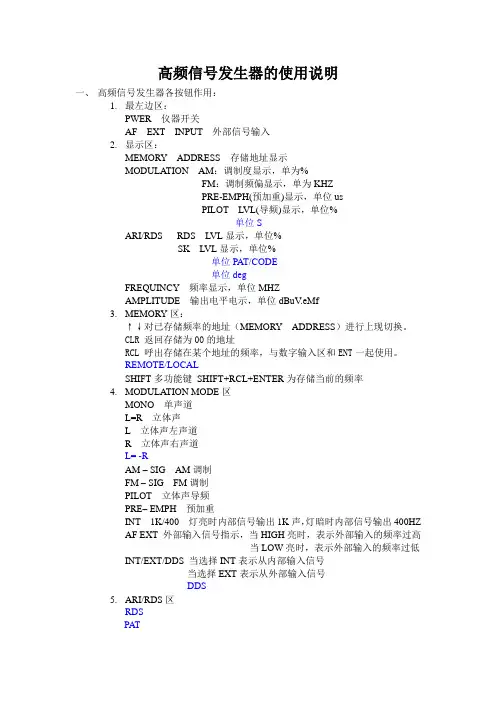

高频信号发生器的使用说明一、高频信号发生器各按钮作用：1.最左边区：PWER 仪器开关AF EXT INPUT 外部信号输入2.显示区：MEMORY ADDRESS 存储地址显示MODULATION AM：调制度显示，单为%FM：调制频偏显示，单为KHZPRE-EMPH(预加重)显示，单位usPILOT LVL(导频)显示，单位%单位SARI/RDS RDS LVL显示，单位%SK LVL显示，单位%单位PAT/CODE单位degFREQUINCY 频率显示，单位MHZAMPLITUDE 输出电平电示，单位dBuV.eMf3.MEMORY区：↑↓对已存储频率的地址（MEMORY ADDRESS）进行上现切换。

CLR 返回存储为00的地址RCL 呼出存储在某个地址的频率，与数字输入区和ENT一起使用。

REMOTE/LOCALSHIFT多功能键SHIFT+RCL+ENTER为存储当前的频率4.MODULATION MODE区MONO 单声道L=R 立体声L 立体声左声道R 立体声右声道L= -RAM – SIG AM调制FM – SIG FM调制PILOT 立体声导频PRE– EMPH 预加重INT 1K/400 灯亮时内部信号输出1K声，灯暗时内部信号输出400HZAF EXT 外部输入信号指示，当HIGH亮时，表示外部输入的频率过高当LOW亮时，表示外部输入的频率过低INT/EXT/DDS 当选择INT表示从内部输入信号当选择EXT表示从外部输入信号DDS5.ARI/RDS区RDSPATSKBKDK6.FUNCTION区RF FREQ 设定输出频率AMPTD 设定输出电平FM 设定调制频偏AM 调定调制度RDS LVLSK LVLPILOT LVL 调定导频度，一般为10%DDS7.DATA区（数字输入区0-9 输入所需数字，按ENTER8.MODIFY区←→更改输入区位数旋钮：调节当前位数所在的数字9.RF OUTPUT区仪器信号输出二、收音机调频波段FM：1.频率范围为：87.5MH Z—108MHZ；测试过程中需测试低端(90.5MHZ)，中端(98.5MHZ)，高端(106.5MHZ)等三个频点；调制频偏为22.5KHZ；高频信号发生器输出电平为66dBuV。

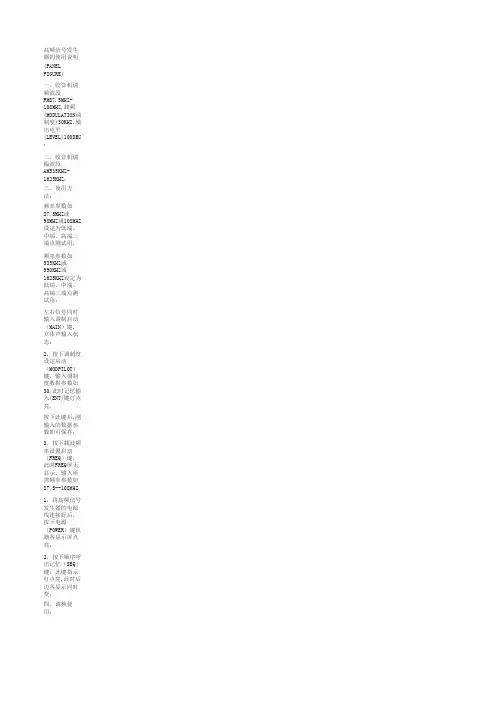

高频信号发生器的使用说明(PANEL FIGURE)一、收音机调频波段FM87.5MHZ-108MHZ,载频(MODULATION调制度)30KHZ,输出电平(LEVEL)100DBU；二、收音机调幅波段AM535KHZ-1625KHZ；三、使用方法：频率参数如87.5MHZ或98MHZ或108MHZ设定为低端、中端、高端三端点测试用，频率参数如535KHZ或990KHZ或1625KHZ设定为低端、中端、高端三端点测试用，左右信号同时输入调制启动（MAIN）键，立体声输入状态；2，按下调制度设定启动（MODPILOT）键，输入调制度数据参数如30,此时记忆输入(ENT)键灯点亮,按下此键后,刚输入的数据参数即可保存；3，按下载波频率设置启动（FREQ）键，此时FREQ屏无显示，输入所需频率参数如87.5--108MHZ1，将高频信号发生器的电源线连接好后，按下电源（POWER）键机器各显示屏点亮；2，按下顺序呼出记忆（SEQ）键，此键指示灯点亮,此时后边各显示同时变；四、调频使用：1，按下调频（FM）键，同时按下“1KHZ”键，立体声方式启动（STEREO）键，按下贮存(STO)键,此时记忆输入(ENT)键灯点亮,按下此键后,刚输入的数据参数即可保存；五、调幅使用：1，按下调幅（AM）键，同时按下“400HZ”键；2，其他操作方式可以按照调频的调整方法，将调幅所需频率的各数据参数设定输入对应的显示屏内；此时记忆输入(ENT)键灯点亮,按下此键后,刚输入的数据参数即可保存；4，按下输出电平（LEVEL）键，此时LEVEL屏无显示，输入高频信号发生器的输出电平数据参数如调频FM为100调幅AM为60,此时记忆输入(ENT)键灯点亮,按下此键后,刚输入的数据参数即可保存；5，高频信号发生器的三个显示屏所显示的数据参数与所需频率数据参数设定一致,调整正确后。

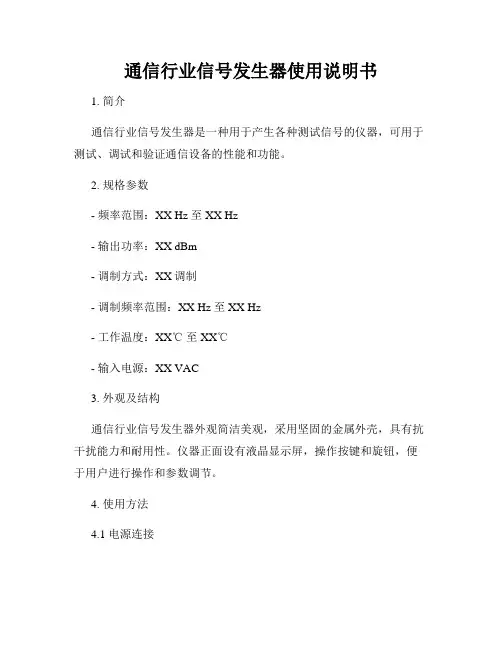

通信行业信号发生器使用说明书1. 简介通信行业信号发生器是一种用于产生各种测试信号的仪器，可用于测试、调试和验证通信设备的性能和功能。

2. 规格参数- 频率范围：XX Hz 至 XX Hz- 输出功率：XX dBm- 调制方式：XX调制- 调制频率范围：XX Hz 至 XX Hz- 工作温度：XX℃至 XX℃- 输入电源：XX VAC3. 外观及结构通信行业信号发生器外观简洁美观，采用坚固的金属外壳，具有抗干扰能力和耐用性。

仪器正面设有液晶显示屏，操作按键和旋钮，便于用户进行操作和参数调节。

4. 使用方法4.1 电源连接将通信行业信号发生器的电源线连接到交流电源插座，并确保电源电压与规格参数相符。

4.2 信号参数设置通过操作按键和旋钮，设置所需的信号频率、输出功率、调制方式和调制频率等参数。

4.3 信号输出将信号发生器的输出端与待测试设备的输入端连接，确保连接稳固可靠。

4.4 信号调试与验证通过调整信号发生器的参数，观察并验证待测试设备的性能和功能。

可使用示波器、频谱仪等测试仪器进行进一步的信号分析。

5. 注意事项5.1 请在通风良好的环境中使用信号发生器，避免长时间暴露在高温或潮湿的环境中。

5.2 在使用信号发生器前，请阅读并理解本使用说明书，并按照说明进行正确的操作。

5.3 请避免将信号发生器连接到不匹配的设备，避免因此造成设备损坏或人身伤害。

5.4 请勿在使用过程中随意拆卸或改动信号发生器的内部零部件，如需维修请联系专业技术人员。

5.5 当信号发生器长时间不使用时，请及时断开电源并妥善保存。

6. 故障排除当信号发生器无法正常工作时，可按以下方法进行故障排除：- 检查电源连接是否正常。

- 检查输入信号线缆是否与待测试设备连接良好。

- 尝试调整信号发生器的参数，查看是否能够恢复正常工作。

如果以上故障排除方法无法解决问题，请联系供应商或相关技术人员进行进一步的维修和支持。

7. 保养与维护7.1 定期清洁信号发生器的外壳，并使用柔软的干布擦拭显示屏和操作按键。

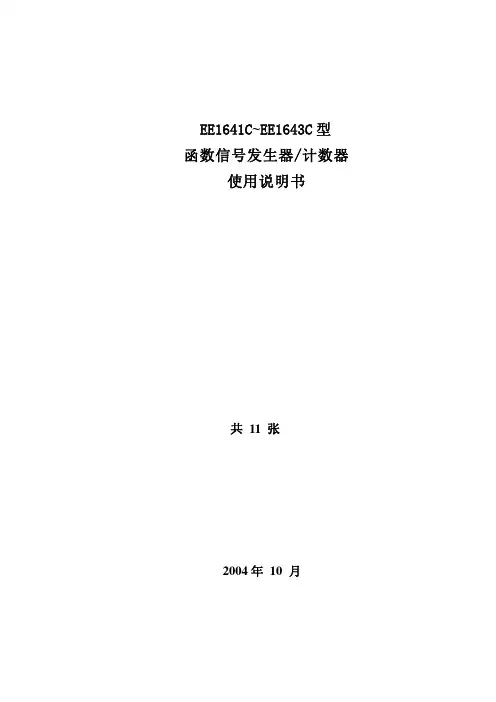

EE1641C~EE1643C型函数信号发生器/计数器使用说明书共 11 张2004年 10 月1 概述1.1 定义及用途本仪器是一种精密的测试仪器，因其具有连续信号、扫频信号、函数信号、脉冲信号等多种输出信号，并具有多种调制方式以及外部测频功能，故定名为EE1641C型函数信号发生器/计数器、EE1642C（EE1642C1）型函数信号发生器/计数器、EE1643C型函数信号发生器/计数器。

本仪器是电子工程师、电子实验室、生产线及教学、科研需配备的理想设备。

1.2 主要特征1.2.1 采用大规模单片集成精密函数发生器电路，使得该机具有很高的可靠性及优良性能/价格比。

1.2.2 采用单片微机电路进行整周期频率测量和智能化管理，对于输出信号的频率幅度用户可以直观、准确的了解到（特别是低频时亦是如此）。

因此极大的方便了用户。

1.2.3 该机采用了精密电流源电路，使输出信号在整个频带内均具有相当高的精度，同时多种电流源的变换使用，使仪器不仅具有正弦波、三角波、方波等基本波形，更具有锯齿波、脉冲波等多种非对称波形的输出，同时对各种波形均可以实现扫描、FSK调制和调频功能，正弦波可以实现调幅功能。

此外，本机还具有单次脉冲输出。

1.2.4 整机采用中大规模集成电路设计，优选设计电路，元件降额使用, 以保证仪器高可靠性，平均无故障工作时间高达数千小时以上。

1.2.5 机箱造型美观大方，电子控制按纽操作起来更舒适，更方便。

2 技术参数2.1 函数信号发生器技术参数2.1.1 输出频率a) EE1641C：0.2Hz～3MHz 按十进制分类共分七档b) EE1642C：0.2Hz～10MHz 按十进制分类共分八档c) EE1642C1：0.2Hz～15MHz 按十进制分类共分八档d) EE1643C：0.2Hz～20MHz 按十进制分类共分八档每档均以频率微调电位器实行频率调节。

2.1.2 输出信号阻抗a) 函数输出：50Ωb) TTL同步输出：600Ω2.1.3 输出信号波形a) 函数输出（对称或非对称输出）：正弦波、三角波、方波b) 同步输出：脉冲波2.1.4 输出信号幅度a) 函数输出：≥20Vp–p±10%（空载）；（测试条件：fo≤15MHz，0dB衰减）≥14Vp–p±10%（空载）；（测试条件：15MHz≤fo≤20MHz，0dB衰减）b) 同步输出：TTL电平：“0”电平：≤0.8V，“1”电平：≥1.8V（负载电阻≥600Ω）CMOS电平：“0”电平：≤4.5V，“1”电平：5V～13.5V可调（fo≤2MHz）c) 单次脉冲：“0”电平：≤0.5V，“1”电平：≥3.5V2.1.5 函数输出信号直流电平(offset)调节范围：关或（–10V～+10V）±10%（空载)[“关”位置时输出信号所携带的直流电平为：＜0V±0.1V，负载电阻为：50Ω时，调节范围为（–5V～+5V）±10%]2.1.6 函数输出信号衰减：0dB、20dB、40dB和60dB（0dB衰减即为不衰减）2.1.7 输出信号类型：单频信号、扫频信号、FSK调制信号、调频信号和调幅信号2.1.8 函数输出占空比（SYM）调节范围：关或20%～80%（“关”位置时输出波形为对称波形，误差：≤2%）2.1.9 内扫描：a) 扫描方式：线性/对数扫描方式b) 扫描时间：10ms～5s ±10%c) 扫描宽度：≥1频程2.1.10内部FSK调制：a) 调制频率：1kHzb) 频偏范围：0～≥5％2.1.11内调频：a) 调制频率：1kHzb) 频偏范围：0～≥5％2.1.12内调幅：a) 调制度：0～100％±5%b) 调制频率：1kHzc) 载波频率：1、10、10M档无调幅2.1.13外调频：a) 输入信号幅度：0V～2Vb) 输入信号周期：10ms～5sc) 输入阻抗：约100kΩd) 频偏范围：0～≥5％2.1.14外调幅：a) 输入信号幅度：0V～2Vb) 输入信号周期：10ms～5sc) 输入阻抗：约100kΩd) 调制度：0～100％e) 载波频率：1、10、10M档无调幅2.1.15 输出信号特征：a) 正弦波失真度：＜0.8%（测试条件：fo=1kHz、Uo=10Vp–p）b) 三角波线性度：＞90%（输出幅度的10%~90%区域）c) 脉冲波上升/下降沿（输出幅度的10％～90％）时间：≤20ns（测试条件：fo=2MHz、Uo=10Vp–p）脉冲波、上升、下降沿过冲：≤5%V0（50Ω负载）2.1.16 输出错接检测电压：≥±15V最大反向输入电压为±30V（测试条件：直流电平旋钮旋至“关”）2.1.17 输出信号频率稳定度：±0.1%/min（测试条件：频档选择在1k档，整机预热15min）2.1.18 幅度显示a) 显示位数：三位（小数点自动定位）b) 显示单位：Vp–p或mVp–p 、Vrms或mVrmsc) 显示误差：V0±20%±1个字（V0输出信号的峰峰幅度值，负载电阻为50Ω）（负载电阻大于等于1MΩ时V0读数需乘2 ）d) 分辩率（50Ω负载）： 0.1Vp–p (衰减0dB)10mVp–p (衰减20dB)2.1.19 频率显示：a) 显示范围： 0.200Hz～20000kHzb) 显示有效位数：五位（10.000Hz～20000kHz）四位（0.200Hz～9.999Hz）2.1.20 单次脉冲输出：“0”电平：≤0.5V；“1”电平：≥3.5V2.2 频率计数器技术参数2.2.1 频率测量范围：0.2Hz～100000kHz2.2.2 输入电压范围（衰减器为0dB）：a) 50mV–2V (10Hz～20000kHz)b) 100mV～2V (0.2Hz～10Hz、20000kHz～100000kHz)2.2.3 输入阻抗：500kΩ/30pF2.2.4 波形适应性：正弦波、方波2.2.5 滤波器截止频率：大约100kHz（带内衰减，满足最小输入电压要求）2.2.6 测量时间：0.1s (fi≥10Hz)单个被测信号周期(fi＜10Hz)2.2.7 显示方式显示范围：0.2Hz～100000kHz显示位数：八位2.2.8 测量误差：时基误差±触发误差（触发误差：单周期测量时被测信号的信噪比优于40dB，则触发误差小于等于0.3%）2.2.9 时基2.2.9.1 标称频率：10MHz2.2.9.2 频率稳定度：±5×10–5/d2.3 点频输出技术参数（选件）2.3.1 输出波形：正弦波2.3.2 输出频率：50Hz2.4 功率输出技术参数（选件）2.4.1 输出功率：≥10W（4Ω负载）2.4.2 输出波形：正弦波2.4.3 输出频率范围：20Hz～40kHz2.5 电源适应性及整机功耗2.5.1 电压：220V±10%2.5.2 频率：50Hz±5%2.5.3 功耗：≤30V A2.6 外形尺寸及重量2.6.1 外形尺寸：l×b×h，mm：250×235×902.6.2 质量：约3.5kg2.7 工作环境组别：II组（0°C～+40°C）3 工作原理3.1 如图1所示，整机电路由一片单片机进行管理，主要工作为：a) 控制函数发生器产生的频率；b) 控制输出信号的波形；c) 测量输出的频率或测量外部输入的频率并显示；d) 测量输出信号的幅度并显示；3.2 函数信号由专用的集成电路产生，该电路集成度大，线路简单精度高并易于与微机接口，使得整机指标得到可靠保证。

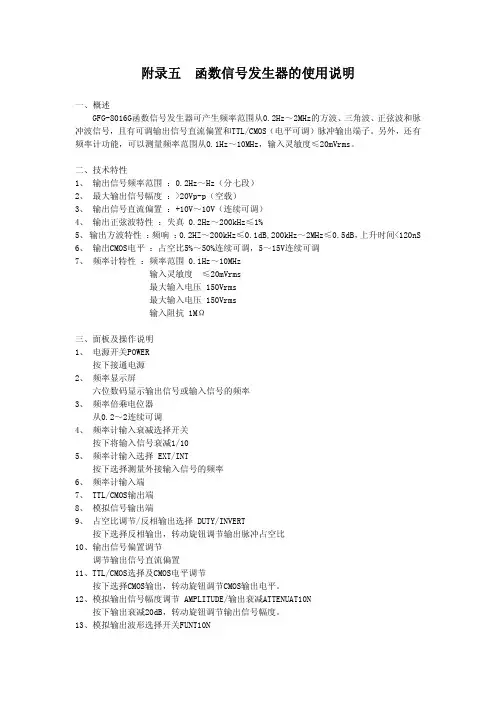

附录五 函数信号发生器的使用说明一、概述GFG-8016G函数信号发生器可产生频率范围从0.2Hz～2MHz的方波、三角波、正弦波和脉冲波信号，且有可调输出信号直流偏置和TTL/CMOS（电平可调）脉冲输出端子。

另外，还有频率计功能，可以测量频率范围从0.1Hz～10MHz，输入灵敏度≤20mVrms。

二、技术特性1、 输出信号频率范围 ：0.2Hz～Hz（分七段）2、 最大输出信号幅度 ：>20Vp-p（空载）3、 输出信号直流偏置 ：+10V～10V（连续可调）4、 输出正弦波特性 ：失真 0.2Hz～200kHz≤1%5、 输出方波特性 ：频响 ：0.2HZ～200kHz≤0.1dB,200kHz～2MHz≤0.5dB，上升时间<120nS6、 输出CMOS电平 ：占空比5%～50%连续可调，5～15V连续可调7、 频率计特性 ：频率范围 0.1Hz～10MHz输入灵敏度 ≤20mVrms最大输入电压 150Vrms最大输入电压 150Vrms输入阻抗 1MΩ三、面板及操作说明1、 电源开关POWER按下接通电源2、 频率显示屏六位数码显示输出信号或输入信号的频率3、 频率倍乘电位器从0.2～2连续可调4、 频率计输入衰减选择开关按下将输入信号衰减1/105、 频率计输入选择 EXT/INT按下选择测量外接输入信号的频率6、 频率计输入端7、 TTL/CMOS输出端8、 模拟信号输出端9、 占空比调节/反相输出选择 DUTY/INVERT按下选择反相输出，转动旋钮调节输出脉冲占空比10、输出信号偏置调节调节输出信号直流偏置11、TTL/CMOS选择及CMOS电平调节按下选择CMOS输出，转动旋钮调节CMOS输出电平。

12、模拟输出信号幅度调节 AMPLITUDE/输出衰减ATTENUAT10N按下输出衰减20dB，转动旋钮调节输出信号幅度。

13、模拟输出波形选择开关FUNT10N分别有正弦波、三角波和方波三个选择开关14、频段选择开关分别有1M、100k、10k、1k、100、10和1等七个频段选择开关。

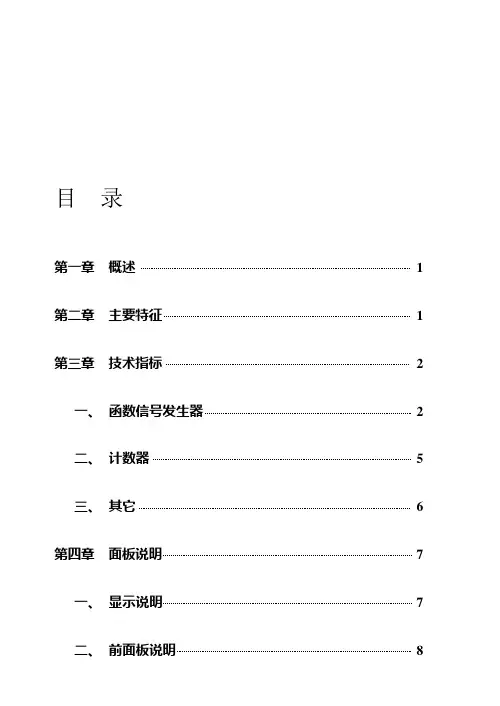

目录第一章概述1第二章主要特征1第三章技术指标2一、函数信号发生器2二、计数器5三、其它6第四章面板说明7一、显示说明7二、前面板说明8三、后面板说明13第五章使用说明14一、测试前的准备工作14二、函数信号输出使用说明14三、计数器使用说明32第六章遥控操作使用说明34第七章B路信号说明52第八章功率放大模块说明57第九章注意事项与检修58第十章附录USB接口驱动安装59第十一章仪器整套设备及附件63南京盛普仪器科技有限公司 1南京盛普仪器科技有限公司 2本仪器是一台精密的测试仪器，具有输出函数信号、调频、调幅、FSK 、PSK 、猝发、频率扫描等信号的功能。

此外，本仪器还具有测频和计数的功能。

本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。

1、 采用直接数字合成技术（DDS ）。

2、 主波形输出频率为1μHz ~ 20MHz 。

3、 小信号输出幅度可达1mV 。

4、 脉冲波占空比分辨率高达千分之一。

5、 数字调频、调幅分辨率高、准确。

6、 猝发模式具有相位连续调节功能。

7、 频率扫描输出可任意设置起点、终点频率。

8、 相位调节分辨率达0.1度。

9、调幅调制度1% ~ 100% 可任意设置。

10、输出波形达30余种。

11、具有频率测量和计数的功能。

12、机箱造型美观大方，按键操作舒适灵活。

13、具有第二路输出，可控制和第一路信号的相位差。

概述 12主要特征南京盛普仪器科技有限公司 3一、函数发生器1、波形特性主波形：正弦波、方波波形幅度分辨率：12 bits采样速率：200Msa/s正弦波谐波失真：-50dBc （频率≤ 5MHz ）-45dBc （频率≤ 10MHz ）-40dBc （频率>10MHz ）正弦波失真度： ≤0.2%（频率：20Hz ~ 100kHz ）方波升降时间： ≤ 25ns （SPF05A ≤ 28ns ）注:正弦波谐波失真、正弦波失真度、方波升降时间测试条件：输出幅度2Vp-p （高阻），环境温度25℃±5℃储存波形：正弦波，方波，脉冲波，三角波，锯齿波，阶梯波等26种波形，TTL 波形（仅F20A ，输出频率同主波形）波形长度：4096点波形幅度分辨率：12 bits脉冲波占空系数：1.0% ~ 99.0%（频率≤10kHz ），10% ~ 90%（频率10kHz ~ 100kHz ）脉冲波升降时间： ≤1uS直流输出误差：≤±10%+10mV （输出电压值范围10mV~10V ）TTL 波形输出：（F05A 、F10A ）输出频率：同主波形输出幅度：低电平 < 0.5 V 高电平 > 2.5 V输出阻抗：600 Ω2、频率特性3技术指标频率范围：主波形：1μHz ~ 5MHz （SPF05A型）1μHz ~ 10MHz （SPF10A型）1μHz ~ 20MHz （SPF20A型）储存波形：1μHz ~ 100kHz分辨率：1μHz频率误差：≤±5×10-4 频率稳定度：优于±5×10-53、幅度特性幅度范围：1mV ~ 20Vp-p（高阻），0.5mV ~ 10Vp-p（50Ω）最高分辨率：2μVp-p （高阻），1μVp-p（50Ω）幅度误差：≤±2%+1mV (频率1KHz正弦波)幅度稳定度：±1 % /3小时平坦度：±5%（频率≤5MHz正弦波）, ±10% （频率>5MHz 正弦波）±5%（频率≤50 kHz其它波形）, ±20% （频率>50 kHz 其它波形）输出阻抗：50Ω幅度单位：Vp-p，mVp-p，Vrms，mVrms，dBm4、偏移特性直流偏移（高阻）：±（10V-Vpk ac），（偏移绝对值≤2×幅度峰峰值）最高分辨率：2μV（高阻），1μV（50Ω）偏移误差：≤±10% +20mV （高阻）5、调幅特性载波信号：波形为正弦波，频率范围同主波形调制方式：内或外调制信号：内部5种波形（正弦、方波、三角、升锯齿、降锯齿）或外输入信号调制信号频率：1Hz ~ 20kHz（内部）100Hz ~ 10kHz（外部）失真度：≤1% (调制信号频率1KHz正弦波)南京盛普仪器科技有限公司 4调制深度：1% ~ 100%相对调制误差：≤±5% +0.5 (调制信号频率1KHz正弦波)外输入信号幅度：3Vp-p（-1.5V~ +1.5V）6、调频特性载波信号：波形为正弦波，频率范围同主波形调制方式：内或外（外为选件）调制信号：内部5种波形（正弦、方波、三角、升锯齿、降锯齿））或外输入信号调制信号频率：1Hz ~ 10kHz（内部）100Hz ~ 10kHz（外部）频偏：内调频最大频偏为载波频率的50%，同时满足频偏加上载波频率不大于最高工作频率+100 kHz 失真度：≤1% (调制信号频率1KHz正弦波)相对调制误差：≤±5%设置值±50Hz (调制信号频率1KHz正弦波)外输入信号幅度：3Vp-p（-1.5V~ +1.5V）FSK：频率1和频率2任意设定控制方式：内或外（外控：TTL电平，低电平F1；高电平F2）交替速率：0.1ms ~ 800s7、调相特性基本信号：波形为正弦波，频率范围同主波形PSK：相位1（P1）和相位2（P2）范围：0.1 ~ 360.0°分辨率：0.1°交替时间间隔：0.1ms ~ 800s控制方式：内或外（外控TTL电平，低电平P2，高电平P1）8、猝发基本信号：波形为正弦，频率范围同主波形猝发计数：1 ~ 30000个周期猝发信号交替时间间隔：0.1ms ~ 800s南京盛普仪器科技有限公司 5控制方式：内（自动）/外（单次手动按键触发、外输入TTL脉冲上升沿触发）9、频率扫描特性信号波形：正弦波扫描频率范围：扫描起始点频率：主波形频率范围扫描终止点频率主波形频率范围。

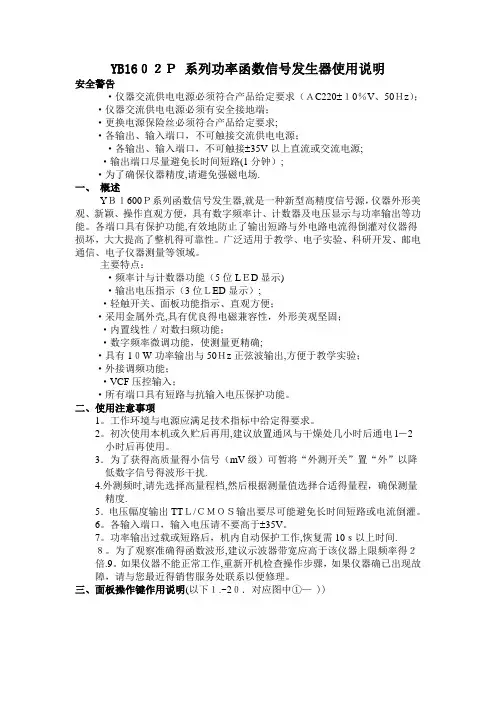

YB16０２Ｐ系列功率函数信号发生器使用说明安全警告·仪器交流供电电源必须符合产品给定要求（ＡC220±１0％V、50Ｈz）；·仪器交流供电电源必须有安全接地端；·更换电源保险丝必须符合产品给定要求;·各输出、输入端口，不可触接交流供电电源；·各输出、输入端口，不可触接±35V以上直流或交流电源;·输出端口尽量避免长时间短路(1分钟）;·为了确保仪器精度,请避免强磁电场.一、概述YＢｌ600Ｐ系列函数信号发生器,就是一种新型高精度信号源，仪器外形美观、新颖、操作直观方便，具有数字频率计、计数器及电压显示与功率输出等功能。

各端口具有保护功能,有效地防止了输出短路与外电路电流得倒灌对仪器得损坏，大大提高了整机得可靠性。

广泛适用于教学、电子实验、科研开发、邮电通信、电子仪器测量等领域。

主要特点：·频率计与计数器功能（5位LＥD显示)·输出电压指示（3位ＬED显示）;·轻触开关、面板功能指示、直观方便；·采用金属外壳,具有优良得电磁兼容性，外形美观坚固；·内置线性／对数扫频功能；·数字频率微调功能，使测量更精确;·具有1０W功率输出与50Ｈz正弦波输出,方便于教学实验；·外接调频功能；·VCF压控输入；·所有端口具有短路与抗输入电压保护功能。

二、使用注意事项1。

工作环境与电源应满足技术指标中给定得要求。

2。

初次使用本机或久贮后再用,建议放置通风与干燥处几小时后通电l－2小时后再使用。

3．为了获得高质量得小信号（mV级）可暂将“外测开关”置“外”以降低数字信号得波形干扰.4.外测频时,请先选择高量程档,然后根据测量值选择合适得量程，确保测量精度.5．电压幅度输出TTＬ/ＣＭＯＳ输出要尽可能避免长时间短路或电流倒灌。

6。

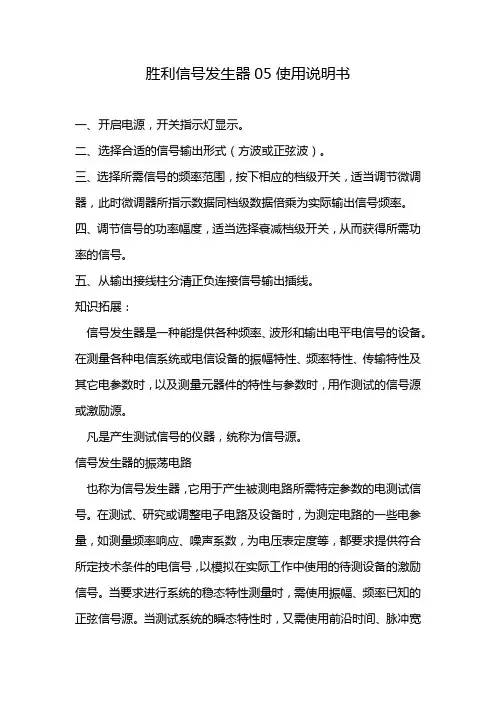

胜利信号发生器05使用说明书一、开启电源，开关指示灯显示。

二、选择合适的信号输出形式（方波或正弦波）。

三、选择所需信号的频率范围，按下相应的档级开关，适当调节微调器，此时微调器所指示数据同档级数据倍乘为实际输出信号频率。

四、调节信号的功率幅度，适当选择衰减档级开关，从而获得所需功率的信号。

五、从输出接线柱分清正负连接信号输出插线。

知识拓展：信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。

在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。

凡是产生测试信号的仪器，统称为信号源。

信号发生器的振荡电路也称为信号发生器，它用于产生被测电路所需特定参数的电测试信号。

在测试、研究或调整电子电路及设备时，为测定电路的一些电参量，如测量频率响应、噪声系数，为电压表定度等，都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。

当要求进行系统的稳态特性测量时，需使用振幅、频率已知的正弦信号源。

当测试系统的瞬态特性时，又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。

并且要求信号源输出信号的参数，如频率、波形、输出电压或功率等，能在一定范围内进行精确调整，有很好的稳定性，有输出指示。

信号源可以根据输出波形的不同，划分为正弦波信号发生器、矩形脉冲信号发生器、函数信号发生器和随机信号发生器等四大类。

正弦信号是使用最广泛的测试信号。

这是因为产生正弦信号的方法比较简单，而且用正弦信号测量比较方便。

正弦信号源又可以根据工作频率范围的不同划分为若干种。

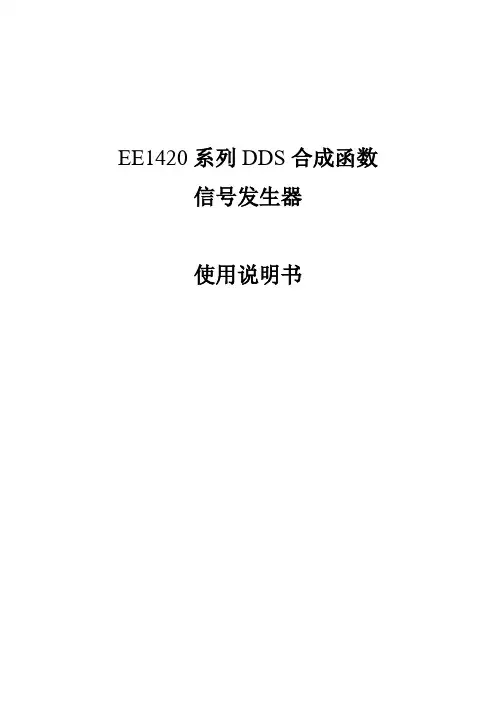

EE1420系列DDS合成函数信号发生器使用说明书目录一、概述二、主要特征三、技术参数四、工作原理五、面板功能说明六、使用说明6.1数值输入6.2频率、相移参数设置6.3幅度、偏置参数设置6.4波形选择6.5 AM、FM调制设置6.6 FSK调制设置6.7 BPSK调制设置6.8 SWP设置6.9 Burst（猝发）设置6.10同步功能设置6.11图形辅助设置6.12测频功能设置6.13音频功能设置6.14扫频仪功能设置6.15存储、调用功能设置6.16 GPIB、RS232/485、USB使用七、远控编程指南八、使用实例九、维修与注意事项十、仪器成套设备及附件一、概述本仪器是一种精密的测试仪器，采用DDS（直接数字合成）技术，输出信号的频率稳定度等同于内部晶体振荡器，使测试更加准确，内部输出正弦波，方波，脉冲波，三角波，锯齿波，TTL/CMOS，50Hz，AM波及FM波、FSK、BPSK、BURST、扫频等多种波形，内嵌式1.5G计数器，可以实现低频数字扫频仪功能。

可满足各种测试要求，是工程师、电子实验室、生产线及教学、科研必备的理想设备。

使用了多种数字化技术、全中文操作、采用ARM处理器具有极佳的性价比。

二、主要特征1．采用DDS直接数字合成技术，频率稳定度±2.5ppm（秒稳、常温）；2．4.3寸、65536色高亮度液晶显示屏，全中文显示，极佳的人性化人机交互界面；3．优于0.15%的正弦波失真；4．具有音频信号输出功能（选用）；5．超低频扫频仪功能（选用）；6．大量采用大规模器件和贴片元件，保证仪器的高可靠性，平均无故障时间高达数千小时以上；7．选配GPIB、RS232、USB接口；8．所有参数数字化控制；9．同主输出信号相位相关的50Hz信号(选用)；10．内嵌式1.5G计数器。

三、技术参数1.输出波形：1.1函数输出波形组合：BURST 扫频AM FM FSK BPSK TTL/CMOS正弦√√√√√√√方波√√√√√√脉冲√√三角√√锯齿√√1kHz内部调制信号、50Hz输出等1.2 音频输出波形：正弦波（方波，三角，锯齿等可选）；2．输出频率2.1主函数输出频率函数信号的频率低端为1uHz，分辨率1uHzEE1420A EE1420B EE1420C正弦10MHz 30MHz 50MHz方波，TTL 10MHz脉冲，三角，锯齿波100kHz2.2音频源输出频率：10mHz~300kHz（1MHz可选），分辨率1mHz3．输出端：函数，同步（TTL/CMOS），音频(选用)4．输出信号方式：点频，扫频，调幅，调频，FSK，BPSK，BURST5．输出电平：函数信号输出：<10MHz,2mVpp～20Vpp (高阻,<±10%±1mVpp)；>10MHz, 2mVpp～6Vpp (高阻,显示精度不考核)；频响：≤±0.5dB（<3MHz，20Vpp）；≤± 2dB（<10MHz,20Vpp）；音频幅度：100mVpp～6Vpp（6mVpp～6Vpp可选）(高阻，输出阻抗50Ω)；CMOS信号范围：3Vpp～15Vpp（<1MHz）；50Hz信号幅度：3Vpp±1Vpp；6．同步：同步源：载波调制内部1KHz调制信号、外部调制信号（TTL）信号电平：TTL，信号频率<10MCMOS电平，设置范围3Vpp~15Vpp，频率<1M7．函数（正弦）信号起始相位调节：0～360度，分辨率：0.1度8．正弦波失真：≤0.15%（<100kHz, 20Vpp）9．方波、脉冲：方波占空比调节范围： 20%~80%，频率<1MHz30%~70%，频率<6MHz40%~60%，频率<10MHz脉冲占空比调节范围：1%~99% ，频率<50KHz，2%~98% ，频率>50KHz 方波上升/下降沿：≤30ns（主函数）10．三角波线性度：≤1%(≤50kHz)，≤2%（>50kHz）（主函数）11．内部扫频：线性，满量程扫频扫描步进时间：100uS ~ 1S12．调制特性：AM：载波正弦，调制源：内/外部调幅深度：0~100%（载波≤10M, ≤10Vpp，调制频率≤1kHz）调幅深度：0~50%（载波≤30M, ≤3Vpp，调制频率≤1kHz）调幅深度：0~30%（载波>30M, ≤3Vpp，调制频率≤1kHz）FM：载波正弦、方波，调制源：内/外部，调频频偏：0~100KHz可调(载波>1MHz，调制<20kHz)FSK：载波正弦、方波，调制源：内/外部BPSK：载波正弦、方波，调制源：内/外部，相位设置：0~360度设置BURST：载波正弦、方波、脉冲、三角、锯齿猝发数量：1-65535，±1误差内触发：按键单次触发外触发：单次或连续触发，外输入频率必须小于内部脉冲频率的50倍以上（占空比50%±10%）内调制信号：1KHz，正弦波外调制信号要求：（典型）AM：正弦波，≤1Vpp，频率<10kHzFM：正弦波，≤1Vpp，频率<30kHzFSK、BPSK、BURST：输入脉冲波，TTL电平，频率<30kHz 13．直流偏置调节可以实现单极性信号（正、负极性，≤10Vpp）偏移量设置范围：≤±10V（信号幅度3.17Vpp～5Vpp），设置范围随信号输出幅度自动调整14．外部参考：频率：正弦、10MHz±50KHz幅度：300mVrms～1Vrms15．内嵌式计数器（选配）计数范围：10Hz～100MHz(～200M～1G～1.5G选配)灵敏度：10Hz～100M 100mVrms16．内嵌式扫频仪（选配）（功率相关指标为检波器50Ω匹配状态下）扫描范围：10KHz~10MHz（30MHz、50MHz选件）频率分辨率：1uHz输出功率：13dBm~-56dBm动态范围：+17dBm~-63dBm显示分辨率：0.1dB标记数量：5扫描时间：100mS（20S）~40S17．功率放大模块（选配）功率≥10W（4Ω），20Hz~40kHz，正弦波18. 接口：（选用件）GPIB接口（选用件）RS232/485接口（选用件）USB Device（选用件）；19. 电源及整机功耗：电压：220V±10%；频率：50Hz±5Hz；功耗：≤30VA；20. 外形尺寸及重量：外形尺寸：L×B×H mm：400×250×120；质量：3Kg21.工作环境组别：Ⅱ组（0℃～+40℃）四、 工作原理1. 如图1所示：整机电路主要由波形产生电路，变换电路，控制电路，键盘及显示电路、接口电路和输出电路组成。

druck信号发生器说明书1.使用方法使用前请先检査电源电压是否为220V，正确后方可将电源线插头插入本仪器后面板电源插座内。

1) 开机：插入220V交流电源线后，按下面板上的电源开关，频率显示窗口显示“1642”，整机开始工作。

2)函数信号输出设置。

①频率设置：按动频率档位换档键（RANGE)，选定输出函数信号的频段，调节频率微调旋钮（FREQ)至所需频率。

调节时可通过观察频率显示窗口得知输出频率，如图8-29所示。

②波形设置：按动波形选择按键(WAVE),可依次选择正弦波、矩形波或三角波，此时示波器屏幕上将分别显示正弦波、方波、三角波。

如图8-30所示。

③幅度设置：调节输出幅度调节旋钮(AMPL),通过观察幅度显示窗口，调节到所需的信号幅度，如图8-31所示。

若所需信号幅度较小，可按动衰减选择按键(ATT)来衰减信号幅度如图8-32所示。

④对称性设置：调节对称性（占空比）调节旋钮（DUTY)可使输出的函数信号对称度发生改变。

通过调节可改善正弦波的失真度，使三角波调频变为锯齿波，改变矩形波的占空比等对称特性。

⑤直流偏置设置：通过调节直流抵补（直流偏置）调节旋钮（DCOFFSET),可使输出信号中加入直流分量，通过调节可改变输出信号的电平范围。

⑥TTL信号输出：由TTL输出插座（TTL)输出的信号是与函数信号输出频率一致的同步标准TTL电平信号。

⑦功率信号输出：由功率输出插座（POWOUT)输出的信号是与函数信号输出完全一致的信号，当频率在0.6Hz~200kHz范围内时可提供5W的输出功率，如频率在第7档时，功率输出信号自动关断。

⑧保护说明：当函数信号输出或功率信号输出接上负载后，出现无输出信号，说明负载上存在有高压信号或负载短路，机器自动保护，当排除故障后仪器自动恢复正常工作。

3)频率测量。

①内测量：按动计数器功能选择按键（FUN)，选择到内测频状态，此时“INT”指示灯亮起，表示计数器进人内测频状态，此时频率显示窗口中显示的为本仪器函数信号输出的频率。

UTG9000RF 信号发生器用户手册优利德科技(中国)有限公司 UNI-TREND TECHNOLOGY (CHINA) LIMITED一般安全概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。

为避免可能的危险，请务必按照规定使用本产品。

使用正确的电源线只允许使用所在国家认可的本产品专用电源线。

查看所有终端额定值为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产品前查阅产品手册以了解额定值的详细信息。

使用合适的过压保护确保没有过电压（如由雷电造成的电压）到达该产品，否则操作人员可能有遭受电击的危险。

请勿开盖操作请勿在仪器外壳打开或固定螺钉松动时运行本产品。

怀疑产品出故障时，请勿进行操作如果您怀疑本产品出现故障，请联络优利德授权的维修人员进行检测。

任何维护、调整或零件更换必须由优利德授权的维修人员执行，如私自拆机将会导致保修期内无法保修。

保持产品良好通风本产品为便携式仪器，散热面积小，通风不良会引起仪器温度升高，进而引起仪器不能正常工作或损坏。

使用时应保持良好的通风，定期检查通风口和风扇。

2请勿在潮湿环境下操作为避免仪器内部电路短路或发生电击的危险，请勿在潮湿环境下操作仪器。

请勿在易燃易爆的环境下操作为避免仪器损坏或人身伤害，请勿在易燃易爆的环境下操作仪器。

请保持产品表面的清洁和干燥为避免灰尘或空气中的水分影响仪器性能，请保持产品表面的清洁和干燥。

防静电保护静电会造成仪器损坏，应尽可能在防静电区进行测试。

在连接电缆到仪器前，应将其内外导体短暂接地以释放静电。

保护射频输出端口不要弯曲或撞击接到仪器，否则会增加对仪器端口的负重，造成仪器损坏。

其次，不要混用50Ω和75Ω的连接器和电缆。

了解仪器技术指标的使用条件为确保仪器所有性能达标，请在指定的条件下使用仪器。

注意搬运安全为避免仪器在搬运过程中滑落，造成仪器面板上的按键、旋钮或接口等部件损坏，请注意搬运安全。

VC2002 函数信号发生器操作规程本仪器是一种精密的测试仪器。

它可以连续的输出正弦波、方波、矩形波、锯齿波和三角波五种函数信号。

五种函数信号的频率和幅度均可连续调节。

本仪器性能稳定，操作方便，是工程师、电子实验室、生产线及教学需配备的理想设备。

1) 主要特征a. 采用单片微处理器（CPU）控制整机的运行和显示，智能化程度高，便于操作和使用。

b. 采用了大规模的单片集成精密函数发生器，使得整机性能优越，性能价格比高。

c. 采用大规模集成电路设计，保证仪器高可靠性和高稳定性。

2) 技术参数1. 输出频率：频率：0.2Hz –2MHz 共分7 档，每当均可通过调节电位器进行频率调节（细调）。

1 档0.2Hz –2Hz2 档2Hz –20Hz3 档20Hz –200Hz4 档200Hz –2kHz5 档2kHz –20kH z6 档20kHz –200kHz7 档200kHz –2MHz2．输出信号阻抗：50Ω3．输出信号波形：函数输出:正弦波、方波、矩形波、锯齿波、三角波4．信号幅度（峰-峰值）：①．不衰减（2Vp-p –20Vp-p）±20% 连续可调②．衰减20dB（0.2Vp-p –2.0Vp-p）±20% 连续可调③．衰减40dB（20mVp-p –200mVp-p）±20% 连续可调说明：以上测试值是在1MΩ负载条件下测得的，50Ω负载时输出信号幅度为标称值的一半。

5．函数输出占空比调节：20% - 80% (±10%)6．输出信号特征：正弦波失真度小于2%三角波线性度大于99% （输出幅度的10%-90%区域）方波上升沿时间小于100nS（输出幅度的10%-90%）方波下降沿时间小于100nS（输出幅度的10%-90%）方波上升、下降沿过冲小于或等于5%VO（在带50Ω负载时）测试条件：10KHz 频率输出，幅度5Vp-p，整机预热20 分钟电源适应性及整机功耗：电压110V/220V±10% 50Hz/60Hz±5% 功耗小于等于15W。

函数信号发生器使用说明函数信号发生器主要由信号产生电路、信号放大电路等部分组成。

可输出正弦波、方波、三角波三种信号波形。

输出信号电压幅度可由输出幅度调节旋钮进行调节，输出信号频率可通过频段选择及调频旋钮进行调节。

其外形如下图：使用说明：电源开关：将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关，以接通电源。

LED显示窗口：此窗口指示输出信号的频率，当“外测”开关按入，显示外测信号的频率。

如超出测量范围，溢出指示灯亮。

频率调节旋钮：调节此旋钮改变输出信号频率，顺时针旋转，频率增大，逆时针旋转，频率减小，微调旋钮可以微调频率。

占空比调节：占空比开关，占空比调节旋钮，将占空比开关按入，占空比指示灯亮，调节占空比旋钮，可改变波形的占空比。

波形选择开关：按对应波形的某一键，可选择需要的波形。

衰减开关：电压输出衰减开关，二档开关组合为20dB、40dB、60dB。

频率范围选择开关（并兼频率计闸门开关）：根据所需要的频率，按其中一键。

计数、复位开关：按计数键，LED显示开始计数，按复位键，LED显示全为0计数／频率端口：计数、外测频率输入端口。

外测频开关：此开关按入LED显示窗显示外测信号频率或计数值。

电平调节：按入电平调节开关，电平指示灯亮，此时调节电平调节旋钮，可改变直流偏置电平。

幅度调节旋钮：顺时针调节此旋钮，增大电压输出幅度。

逆时针调节此旋钮可减小电压输出幅度。

电压输出端口：电压输出由此端口输出。

TTL/CMOS输出端口：由此端口输出TTL/CMOS信号。

功率输出端口：功率输出由此端口输出。

扫频：按入扫频开关，电压输出端口输出信号为扫频信号，调节速率旋钮，可改变扫频速率，改变线性／对数开关可产生线性扫频和对数扫频。

电压输出指示：3位LED显示输出电压值，输出接50Ω负载时应将读数÷2。

函数信号发生器使用说明1－1 SG1651A函数信号发生器使用说明一、概述本仪器是一台具有高度稳定性、多功能等特点的函数信号发生器。

能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。

TTL可与主信号做同步输出。

还具有VCF输入控制功能。

频率计可做内部频率显示，也可外测1Hz~10.0MHz的信号频率，电压用LED显示。

二、使用说明2.1面板标志说明及功能见表1和图1图1DC1641数字函数信号发生器使用说明一、概述DC1641使用LCD显示、微处理器（CPU）控制的函数信号发生器，是一种小型的、由集成电路、单片机与半导体管构成的便携式通用函数信号发生器，其函数信号有正弦波、三角波、方波、锯齿波、脉冲五种不同的波形。

信号频率可调范围从0.1Hz~2MHz，分七个档级，频率段、频率值、波形选择均由LCD显示。

信号的最大幅度可达20Vp-p。

脉冲的占空比系数由10%~90%连续可调，五种信号均可加±10V的直流偏置电压。

并具有TTL电平的同步信号输出，脉冲信号反向及输出幅度衰减等多种功能。

除此以外，能外接计数输入，作频率计数器使用，其频率范围从10Hz~10MHz（50、100MHz[根据用户需要]）。

计数频率等功能信息均由LCD显示，发光二极管指示计数闸门、占空比、直流偏置、电源。

读数直观、方便、准确。

二、技术要求2.1函数发生器产生正弦波、三角波、方波、锯齿波和脉冲波。

2.1.1函数信号频率范围和精度a、频率范围由0.1Hz~2MHz分七个频率档级LCD显示，各档级之间有很宽的覆盖度，如下所示：频率档级频率范围（Hz）1 0.1~210 1~20100 10~2001K 100~2K10K 1K ~20K100K 10K ~200K1M 100K ~2M频率显示方式：LCD显示，发光二极管指示闸门、占空比、直流偏置、电源。

b、频率精度：±（1个字±时基精度）2.1.2 正弦波失真度10~30Hz，〈3%30Hz~100KHz，≤1%2.1.3 方波响应前沿/后沿≤100ns（开路）2.1.4 同步输出信号的幅度与前沿a、幅度（开路）：≥3Vp-pb、前沿：Tr≤35ns2.1.5 最大输出幅度（开路）a、F〈1MHz 最大输出幅度≥20Vp-pb、1MHz≤F≤2MHz 最大输出幅度≥16Vp-p2.1.6 直流偏置（开路），最大直流偏置±10V2.1.7 输出阻抗Z Zo=50±5Ω2.1.8 占空比脉冲的占空比与锯齿波的上升，下降沿可连续变化，其变化范围在10%~90%。

目录第一章概述 1 第二章主要特征 1 第三章技术指标 2一、函数信号发生器 2二、计数器 5三、其它 6 第四章面板说明7一、显示说明7二、前面板说明8三、后面板说明13 第五章使用说明14一、测试前的准备工作14二、函数信号输出使用说明14三、计数器使用说明32 第六章遥控操作使用说明34 第七章B路信号说明52 第八章功率放大模块说明57第九章注意事项与检修58 第十章附录USB接口驱动安装59 第十一章仪器整套设备及附件63南京盛普仪器科技有限公司 1本仪器是一台精密的测试仪器，具有输出函数信号、调频、调幅、FSK 、PSK 、猝发、频率扫描等信号的功能。

此外，本仪器还具有测频和计数的功能。

本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。

1、 采用直接数字合成技术（DDS ）。

2、 主波形输出频率为1μHz ~ 20MHz 。

3、 小信号输出幅度可达1mV 。

4、 脉冲波占空比分辨率高达千分之一。

5、 数字调频、调幅分辨率高、准确。

6、 猝发模式具有相位连续调节功能。

7、 频率扫描输出可任意设臵起点、终点频率。

8、 相位调节分辨率达0.1度。

9、调幅调制度1% ~ 100% 可任意设臵。

10、输出波形达30余种。

11、具有频率测量和计数的功能。

12、机箱造型美观大方，按键操作舒适灵活。

13、具有第二路输出，可控制和第一路信号的相位差。

概述 12 主要特征南京盛普仪器科技有限公司 2一、函数发生器1、波形特性主波形：正弦波、方波波形幅度分辨率：12 bits 采样速率：200Msa/s正弦波谐波失真：-50dBc （频率≤ 5MHz ） -45dBc （频率≤ 10MHz ） -40dBc （频率>10MHz ）正弦波失真度： ≤0.2%（频率：20Hz ~ 100kHz ）方波升降时间： ≤ 25ns （SPF05A ≤ 28ns ）注:正弦波谐波失真、正弦波失真度、方波升降时间测试条件：输出幅度2Vp-p （高阻），环境温度25℃〒5℃储存波形：正弦波，方波，脉冲波，三角波，锯齿波，阶梯波等26种波形，TTL 波形（仅F20A ，输出频率同主波形） 波形长度：4096点波形幅度分辨率：12 bits脉冲波占空系数：1.0% ~ 99.0%（频率≤10kHz ），10% ~ 90%（频率10kHz ~ 100kHz ）脉冲波升降时间： ≤1uS直流输出误差：≤〒10%+10mV （输出电压值范围10mV~10V ） TTL 波形输出：（F05A 、F10A ）输出频率：同主波形输出幅度：低电平 < 0.5 V 高电平 > 2.5 V 输出阻抗：600 Ω2、频率特性频率范围：主波形：1μHz ~ 5MHz （SPF05A 型） 1μHz ~ 10MHz （SPF10A 型） 1μHz ~ 20MHz（SPF20A 型）储存波形： 1μHz ~ 100kHz3技术指标分辨率：1μHz频率误差：≤〒5×10-4 频率稳定度：优于〒5×10-53、幅度特性幅度范围：1mV ~ 20Vp-p（高阻），0.5mV ~ 10Vp-p（50Ω）最高分辨率：2μVp-p （高阻），1μVp-p（50Ω）幅度误差：≤〒2%+1mV (频率1KHz正弦波)幅度稳定度：〒1 % /3小时平坦度：〒5%（频率≤5MHz正弦波）, 〒10% （频率>5MHz 正弦波）〒5%（频率≤50 kHz其它波形）, 〒20% （频率>50 kHz 其它波形）输出阻抗：50Ω幅度单位：Vp-p，mVp-p，Vrms，mVrms，dBm4、偏移特性直流偏移（高阻）：〒（10V-Vpk ac），（偏移绝对值≤2〓幅度峰峰值）最高分辨率：2μV（高阻），1μV（50Ω）偏移误差：≤〒10% +20mV （高阻）5、调幅特性载波信号：波形为正弦波，频率范围同主波形调制方式：内或外调制信号：内部5种波形（正弦、方波、三角、升锯齿、降锯齿）或外输入信号调制信号频率：1Hz ~ 20kHz（内部）100Hz ~ 10kHz（外部）失真度：≤1% (调制信号频率1KHz正弦波)调制深度：1% ~ 100%相对调制误差：≤〒5% +0.5 (调制信号频率1KHz正弦波)外输入信号幅度：3Vp-p（-1.5V~ +1.5V）6、调频特性载波信号：波形为正弦波，频率范围同主波形调制方式：内或外（外为选件）调制信号：内部5种波形（正弦、方波、三角、升锯齿、降锯齿））或外输入信号调制信号频率：1Hz ~ 10kHz（内部）100Hz ~ 10kHz（外部）南京盛普仪器科技有限公司 3频偏：内调频最大频偏为载波频率的50%，同时满足频偏加上载波频率不大于最高工作频率+100 kHz 失真度：≤1% (调制信号频率1KHz正弦波) 相对调制误差：≤〒5%设臵值〒50Hz (调制信号频率1KHz正弦波)外输入信号幅度：3Vp-p（-1.5V~ +1.5V）FSK：频率1和频率2任意设定控制方式：内或外（外控：TTL电平，低电平F1；高电平F2）交替速率：0.1ms ~ 800s7、调相特性基本信号：波形为正弦波，频率范围同主波形PSK：相位1（P1）和相位2（P2）范围：0.1 ~ 360.0°分辨率：0.1°交替时间间隔：0.1ms ~ 800s控制方式：内或外（外控TTL电平，低电平P2，高电平P1）8、猝发基本信号：波形为正弦，频率范围同主波形猝发计数：1 ~ 30000个周期猝发信号交替时间间隔：0.1ms ~ 800s控制方式：内（自动）/外（单次手动按键触发、外输入TTL脉冲上升沿触发）9、频率扫描特性信号波形：正弦波扫描频率范围：扫描起始点频率：主波形频率范围扫描终止点频率主波形频率范围。
