一、常用有源隔离栅(隔离栅需外供电)，模拟量输入输出。
现场信号类型 型号 系统侧应用说明页数 KFD2-STC4-Ex2双通道。
有源4-20mA 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STV4-Ex2-1 双通道。
1-5V 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC4-Ex2-Y72195 双通道。
无源(Sink) 4-20mA 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC3-Ex1 单通道。
有源4-20mA 信号输入DCS/PLC 。
智能通讯频率0-40kHz ，支持DE 、Foxcom 。
KFD2-STV3-Ex1-1 单通道。
1-5V 信号输入DCS/PLC 。
智能通讯频率0-40kHz ，支持DE 、Foxcom 。
AI ，4-20mA ，2线制智能(或非智能)变送器 KFD2-STC3-Ex1-86C 单通道。
无源(Sink) 4-20mA 信号输入DCS/PLC(即DCS 的 AI 卡须能够给4-20mA 回路供电)。
智能通讯频率0-40kHz ，支持DE 、Foxcom 。
KFD2-STC4-Ex1单通道。
有源4-20mA 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC4-Ex1-1 单通道。
1-5V 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC4-Ex1-2 单通道。
2-10V 信号输入DCS/PLC 。
智能通讯频率0-7.5kHz ，支持HART 、Brain 。
KFD2-STC4-Ex1-Y112669 单通道。
无源(Sink) 4-20mA 信号输入DCS/PLC 。

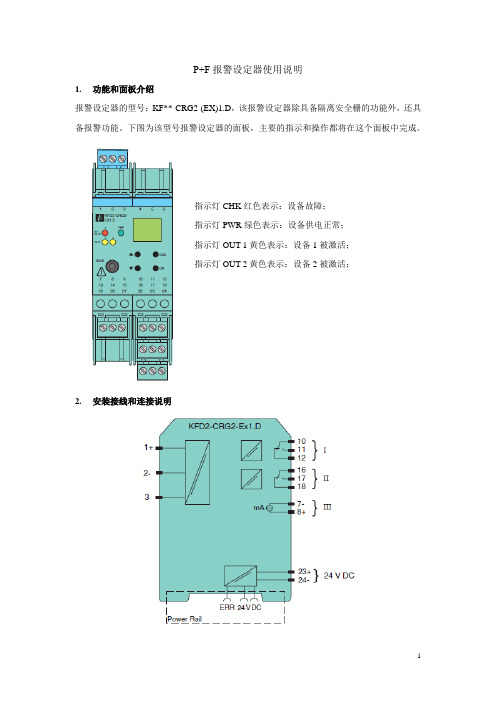

P+F报警设定器使用说明1.功能和面板介绍报警设定器的型号：KF**-CRG2-(EX)1.D，该报警设定器除具备隔离安全栅的功能外，还具备报警功能。
下图为该型号报警设定器的面板，主要的指示和操作都将在这个面板中完成。
指示灯CHK红色表示：设备故障；指示灯PWR绿色表示：设备供电正常；指示灯OUT 1黄色表示：设备1被激活；指示灯OUT 2黄色表示：设备2被激活；2.安装接线和连接说明上图为该报警设定器的侧面图形，在安装过程中，现场过来的4-20mA信号接在左侧“1-3”端子上，如果现场为配电信号则接在1，3端子上（1+、3-），如果现场为不配电信号则接在2，3端子上（3+、2-）。
图形的右侧有四个区域，其中23，24端子（23+、24-）给报警器提供24V电源；III区的7，8端子（8+、7-）去DCS系统柜相应的端子板上；I、II区则是输出去ESD的两个DI信号。
信号线分别接在10，11（11+、10-）以及16，17端子（17+、16-）。
I、II区对应于OUT1和OUT2指示灯。
因为一个变送器对应的信号可能存在高报（低报）或者高高报（低低报）两个报警限，所以有两个区，也对应有两个设备被激活的情况。
3.参数设置在报警设定器参数设置过程中，面板上有四个重要的按钮：“UP、DOWN、ESC、OK”。
同时摁住“OK”与“ESC”长达一秒，将进入参数设置的主菜单。
主菜单内有：输入（INPUT），输出（OUTPUT），单位（UNIT），服务（SERVICE）四个可操作项，这里只需要设置输入、输出以及单位即可。
通过“UP”或“DOWN”按钮，选择“UNIT”选项，点击“OK”，则进入单位设置，选择“4-20mA”，点击“OK”，完成单位的设置。
“INPUT”中存在一个线性检测“Line monitor”，点击“OK”，进行设置。
通过改变“LB”、“SC”可以对短路和断路进行检测。
如果LB选为ON，当输入信号小于0.2mA时，表示断路；如果SC选为ON，当输入信号大于22 mA时，表示短路。
KFD2—STC4—Ex1—常用隔离式安全栅接线:2线制-1+，3—；3线制—-1+，2-，3；AI卡件接8+，7-.24VDC 接14+，15—.KFD2-STC4-Ex1。
20—常用隔离式安全栅接线:2线制—1+，3—;3线制--1+，2-，3;AI卡件接8+,7-或11+，10—。
24VDC接14+,15—。
KFD2-STC4—1—常用信号隔离器、变送器配电器（不含安全栅功能）接线:2线制—1+,3—；3线制--1+,2-，3；AI卡件接8+,7-。
24VDC 接14+，15—。
KFD2-RR—Ex1—常用隔离式安全栅接线：3线制—电阻为0的两端接3,4，另一端接5，短接1、3,短接2、5，RTD卡接10+,11—,12—；24VDC接7+，8—KFD2—CD-Ex1.32—常用隔离式安全栅接线:1+,2—；AO卡接10-，11+;24VDC接7+，8—KFD0-CS—1.50—常用信号隔离器、变送器配电器（不含安全栅功能)接线：1+，2—;卡件接11+,12-KFD2—UFC—Ex1.D—常用隔离式安全栅接线：1+,3—;AI卡8+，7-；PI卡19+，20—；DI卡(2路)常开-10、11或16、17,常闭10、12或16、18；24VDC接23+,24—KFD2—SR2—Ex1.W—常用隔离式安全栅接线：1+，3—；DI卡7，8（常开）或7，9（常闭）；24VDC接14+，拨码开关S1在I位置为正端,II位置为取反端KFD2-SR2-Ex1.W。
LB—常用隔离式安全栅接线：1+,3-;DI卡（2路)常开接7,8或10，11，常闭接7,9或10，12；24VDC接14+，15—拨码开关S1在I位置为正端，II位置为取反端KFD2—SR2—Ex2.W—常用隔离式安全栅接线：两路分别接1+，3—或4+，6-;DI卡（两路)常开接7,8或10，11，常闭接7,9或10,12;24VDC接14+，15—拨码开关S1在I位置为正端,II位置为取反端KFD2-SL2-Ex2.B-常用隔离式安全栅接线:两路分别接1+，2—或4+,5-;DO卡两路的端子接7,9，公共端8接电源；24VDC接14+，15—KFD2—SL2—Ex1。
P+F安全栅及现场总线产品德国Pepperl+Fuchs公司成立于1945年。
1958年，P+F发明的世界首例本安型接近开关及与之世界的隔离式安全栅使工业防爆应用领域发生了全新的变革。
如今，P+F公司已发展成为世界上最大、最有经验的本安接口生产商。
其安全栅品种之丰富、处理特殊应用难题之能力一直处于世界领先地位。
其产品应用遍及石油、天然气、化工、石化、医药等存在易燃易爆危险场所的工业领域。
P+F积极推动本质安全技术面向现场总线时代的新变革。
P+F远程I/O型隔离栅RPI和本安型远程I/O系统IS-RPI已经开始对本安接口的应用产生深远的影响。
P+F的FieldConnex现场总线产品家族包含了将现场总线主机与现场仪表相连接的全套配件产品，包括各种网桥、现场总线配电器、现场总线中继器、现场总线I/O模盒、接线盒、现场总线安全栅、快速接插件等现场总线产品，更使本安防爆的现场总线全面进入实用阶段。
P+F公司的产品不仅符合德国、欧洲和国际（IEC）标准，其专业化的研究和开发工作，还曾经并继续为这些标准的制定提供依据。
P+F公司的所有生产和开发机构均获得ISO9001质量保证体系认证。
其产品还获得包括美国（FM）、中国（NEPSI）等世界诸多国家的防爆认证。
为确保完善的就近服务，P+F公司的过程自动化部（PA）和工厂自动化部（FA）在世界各主要国家和地区设立子公司和办事处。
在中国，P+F公司在北京、上海设有代表处和子公司，并在广州等全国各主要大城市设有办事机构。
P+F公司不仅仅是防爆技术专家，其经验和创造力还从其产品本身延伸至系统配套方面。
本样本将详述P+F齐纳栅、隔离栅与DCS和ESD控制系统配合的典型方案，并提供现场总线的配电、防爆和连接的典型方案。
P+F公司备有安全栅产品的详细的原版书面样本和CD-ROM样本及多种应用指南。
P+F 隔离栅的优势：轨道供电大部分隔离栅需要供电.当隔离栅使用数量较大时，给隔离栅配电不是一件轻松的工作.为了简化隔离栅的配电，P+F公司发明了轨道供电方式。
仪表温度点P+F安全栅组态操作说明
DCS仪表温度点P+F系列安全栅故障更换后，需要对新安全栅进行内部信息组态。
在更改组态前要按规定办理相关票证，相关控制阀门手动，相关联锁切除后进行如下操作：
1．检查安全栅的型号，使用安装光盘在仪表工程师笔记本电脑上安装对应型号的组态软件（如：KF-UT系列），安装路径可自定义输入（工程师笔记本的安装路径为C:\KFD2-UT），安装过程中会提示软件颜色质量降低为16位报警，点击ignore（忽略）跳过：
图1. 安装对应型号的组态软件路径
2．安装程序打开后先选择安装盘符，然后输入该盘符下安装文件夹的名称。
安装完成后，打开安装目录下的UTEPM.EXE文件，根据先前输入的安装路径，打开组态软件：
图2. 打开组态软件
3．将带硬件狗P+F专用通讯电缆与笔记本电脑和安全栅连接后，打开软件
Instrument data选项，选择Maintenace(operating data)选项，点击OK：
图3. 选择Maintenace(operating data)选项
4．在Instrument data选项下，选择Instrument选项栏下Load from instrument 读取安全栅内的组态信息：
图4. 读取安全栅内组态信息
5．修改安全栅内部组态信息与温度仪表设备一致，后点击Save to instrument 下装到安全栅即可（如：TI1395S更改内容有：探头类型K型、单位℃、上下量程等信息），也可以先选择一块同类型的安全栅读取其内部组态信息后，再将通讯线缆连接到需要组态的新安全栅后点击Save to instrument进行下装：
图5. 修改并下装安全栅组态信息。
设备基础知识1．为什么换热器一侧进出阀关闭，另一侧必须同时关闭？答：换热器一侧进出口阀关闭，不得将另一侧通入过冷或过热的流体，因为一侧村有液体或因阀门不严漏入液体或气体冷凝液时，另一侧通入热的流体可能会使液体汽化，造成壳体超压损坏，通入冷物料可能使另一侧的水或蒸汽凝液冻结而使换热器涨坏。
02．水换热器最常见的故障是什么？答：水换热器最常见的故障是结垢和腐蚀。
3．设备润滑的“五定”和油品的“三级”过滤是什么？答：五定：定点、定质、定量、定人、定时。
“三级”过滤：大桶到贮油槽（40~60目）、贮油槽到油壶（80目）、油壶到设备（100目）。
4．设备检查包括哪些内容？答：1）听设备的运行声音，观察温度、压力、流量、液位情况。
2）检查振动、轴承温度、机械密封泄漏。
3）检查润滑油油位、油质是否变质。
4）检查静密封泄漏。
5）检查冷却水密封冲洗系统是否正常。
6）检查设备防腐、保温、防冻、防风、防雷电情况。
7）检查设备清洁卫生。
5．机泵轴承油温上限为多少？答：正常轴承温度不超过80℃。
6．评价塔设备的基本性能指标有哪些？答：评价塔设备的基本性能指标有：生产能力、分离效率、适应能力、操作弹性、流体阻力。
7．离心泵常用的轴封装置有哪几种？答：离心泵常用的轴封装置有填料函、机械密封两种。
8．离心泵的主要性能参数有哪些？答：1）流量（Q），指单位时间内泵的排放量。
2）扬程（H），或称压头，指泵能给予单位重量液体的能量。
3）轴功率（W），指泵从电机获得的功率。
4）效率（η），指泵有效功率与轴功率的比值。
9．安全阀按其工作原理可分为哪几种型式？答：安全阀按其工作原理可分为：弹簧式、垂锤式、杠杆式、导向式。
其起跳压力为工作压力的1.05~1.1倍（气体介质），1.1~1.25倍（液体介质）。
10．离心泵与往复泵在启动上有什么区别？答：启动离心泵时，泵出口阀全关或稍开，启动后，待电机电流、出口压力稳定后，再慢慢打开出口阀。
启动往复泵时，必须先全开出口阀，并将泵冲程调至零，启动泵后，再将冲程调至所需值。
