2015届高考物理一轮复习跟踪训练：第2章 第4节 实验 探究弹力和弹簧伸长的关系 验证力的平行四边形定则

实验二探究弹力和弹簧伸长量的关系1．实验目的(1)探究弹力和弹簧伸长量的关系。

(2)学会利用图象法处理实验数据，探究物理规律。

2．实验原理(1)如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等。

(2)用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组数据(x，F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力大小与弹簧伸长量间的关系。

3．实验器材铁架台、毫米刻度尺、弹簧、钩码(若干)、三角板、铅笔、重垂线、坐标纸等。

4．实验步骤(1)如图所示，将铁架台放在桌面上(固定好)，将弹簧的一端固定于铁架台的横梁上，在靠近弹簧处将刻度尺(最小分度为1 mm)固定于铁架台上，并用重垂线检查刻度尺是否竖直。

(2)记下弹簧下端不挂钩码时所对应的刻度l0，即弹簧的原长。

(3)在弹簧下端挂上钩码，待钩码静止时测出弹簧的长度l，求出弹簧的伸长量x和所受的外力F(等于所挂钩码的重力)。

(4)改变所挂钩码的数量，重复上述实验，要尽量多测几组数据，将所测数据填写在表格中。

5．数据处理(1)以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图，连接各点得出弹力F随弹簧伸长量x变化的图线。

(2)以弹簧的伸长量为自变量，写出图线所代表的函数表达式，并解释函数表达式中常数的物理意义。

6．注意事项(1)所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度，要注意观察，适可而止。

(2)每次所挂钩码的质量差适当大一些，从而使坐标点的间距尽可能大，这样作出的图线准确度更高一些。

(3)测弹簧长度时，一定要在弹簧竖直悬挂且处于稳定状态时测量，以免增大误差。

(4)描点画线时，所描的点不一定都落在一条直线上，但应注意一定要使各点均匀分布在直线的两侧。

(5)记录实验数据时要注意弹力、弹簧的原长l0、总长l及弹簧伸长量的对应关系及单位。

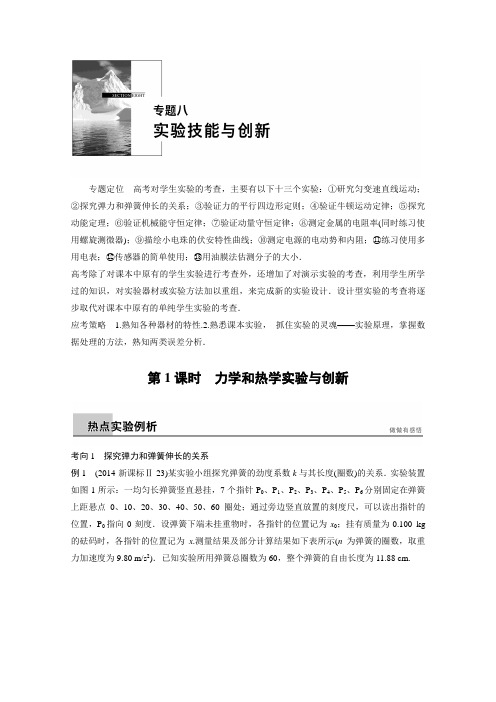

专题定位高考对学生实验的考查，主要有以下十三个实验：①研究匀变速直线运动；②探究弹力和弹簧伸长的关系；③验证力的平行四边形定则；④验证牛顿运动定律；⑤探究动能定理；⑥验证机械能守恒定律；⑦验证动量守恒定律；⑧测定金属的电阻率(同时练习使用螺旋测微器)；⑨描绘小电珠的伏安特性曲线；⑩测定电源的电动势和内阻；⑪练习使用多用电表；⑫传感器的简单使用；⑬用油膜法估测分子的大小．高考除了对课本中原有的学生实验进行考查外，还增加了对演示实验的考查，利用学生所学过的知识，对实验器材或实验方法加以重组，来完成新的实验设计．设计型实验的考查将逐步取代对课本中原有的单纯学生实验的考查．应考策略 1.熟知各种器材的特性.2.熟悉课本实验，抓住实验的灵魂——实验原理，掌握数据处理的方法，熟知两类误差分析．第1课时力学和热学实验与创新考向1探究弹力和弹簧伸长的关系例1(2014·新课标Ⅱ·23)某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系．实验装置如图1所示：一均匀长弹簧竖直悬挂，7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P0指向0刻度．设弹簧下端未挂重物时，各指针的位置记为x0；挂有质量为0.100 kg 的砝码时，各指针的位置记为x.测量结果及部分计算结果如下表所示(n为弹簧的圈数，取重力加速度为9.80 m/s2)．已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.图1P 1 P 2 P 3 P 4 P 5 P 6 x 0(cm)2.04 4.06 6.06 8.05 10.03 12.01 x (cm)2.64 5.26 7.81 10.30 12.93 15.41 n10 20 30 40 50 60 k (N/m)163 56.0 43.6 33.8 28.8 1k (m/N) 0.006 1 0.017 9 0.022 9 0.029 6 0.034 7(1)将表中数据补充完整：________；________.(2)以n 为横坐标，1k 为纵坐标，在图2给出的坐标纸上画出1k—n 图像．图2(3)图2中画出的直线可近似认为通过原点．若从实验中所用的弹簧截取圈数为n 的一段弹簧，该弹簧的劲度系数k 与其圈数n 的关系的表达式为k ＝________ N/m ；该弹簧的劲度系数k 与其自由长度l 0(单位为m)的关系表达式为k ＝________ N/m.解析 (1)根据胡克定律有mg ＝k (x －x 0)，解得k ＝mg x －x 0＝0.100×9.80(5.26－4.06)×10－2N/m ≈81.7 N/m ，1k≈0.012 2 m/N. (2)1k －n 图像如图所示(3)根据图像可知，k 与n 的关系表达式为k ＝1.75×103n N/m ，k 与l 0的关系表达式为k ＝3.47l 0N/m.答案 (1)81.7 0.012 2 (2)见解析图(3)1.75×103n (在1.67×103n ～1.83×103n 之间均可) 3.47l 0(在3.31l 0～3.62l 0之间均可) 以题说法 实验数据处理方法：(1)列表法将测得的实验数据填入设计好的表格之中，可以分析两物理量间的定性关系．(2)图象法根据记录的实验数据在直角坐标系内进行作图．若是曲线应平滑，若是直线要让尽量多的点过直线．或在直线两侧均匀分布．(3)函数法往往是根据图象得到物理量间的函数关系方程式．如图3为“测量弹簧劲度系数”的实验装置图，弹簧的上端固定在铁架台上，下端装有指针及挂钩，指针恰好指向一把竖直立起的毫米刻度尺．现在测得在挂钩上挂上一定数量钩码时指针在刻度尺上的读数如下表：图3 钩码数n0 1 2 3 4 5 刻度尺读数x n (cm) 2.62 4.17 5.70 7.22 8.84 10.43已知所有钩码的质量可认为相同且为m 0＝50 g ，当地重力加速度g ＝9.8 m/s 2.请回答下列问题：(1)请根据表格数据计算出弹簧的劲度系数k ＝____ N/m.(结果保留两位有效数字)(2)考虑到在没有挂钩码时弹簧自身有重量，测量的弹簧劲度系数k的值与真实值相比较____________(填“偏大”、“偏小”或“没有影响”)．答案(1)32(2)没有影响解析(1)根据胡克定律k(x－x0)＝nm0g，代入数据求k，再求平均得k＝32 N/m；(2)因在计算弹力时把弹簧自身的重量引起的形变量减去了，故弹簧自身有重量对测量值没有影响．考向2验证力的平行四边形定则例2(2014·江苏·11)小明通过实验验证力的平行四边形定则．图4(1)实验记录纸如图4所示，O点为橡皮筋被拉伸后伸长到的位置，两弹簧测力计共同作用时，拉力F1和F2的方向分别过P1和P2点；一个弹簧测力计拉橡皮筋时，拉力F3的方向过P3点．三个力的大小分别为：F1＝3.30 N、F2＝3.85 N和F3＝4.25 N．请根据图中给出的标度作图求出F1和F2的合力．(2)仔细分析实验，小明怀疑实验中的橡皮筋被多次拉伸后弹性发生了变化，影响实验结果．他用弹簧测力计先后两次将橡皮筋拉伸到相同长度，发现读数不相同，于是进一步探究了拉伸过程对橡皮筋弹性的影响．实验装置如图5所示，将一张白纸固定在竖直放置的木板上，橡皮筋的上端固定于O点，下端N挂一重物．用与白纸平行的水平力缓慢地移动N，在白纸上记录下N的轨迹．重复上述过程，再次记录下N的轨迹．图5两次实验记录的轨迹如图6所示．过O点作一条直线与轨迹交于a、b两点，则实验中橡皮筋分别被拉伸到a和b时所受拉力F a、F b的大小关系为________．图6(3)根据(2)中的实验，可以得出的实验结果有哪些？________(填写选项前的字母)A．橡皮筋的长度与受到的拉力成正比B．两次受到的拉力相同时，橡皮筋第2次的长度较长C．两次被拉伸到相同长度时，橡皮筋第2次受到的拉力较大D．两次受到的拉力相同时，拉力越大，橡皮筋两次的长度之差越大(4)根据小明的上述实验探究，请对验证力的平行四边形定则实验提出两点注意事项．解析(1)作出的图示如图所示．(2)重物受力情况如图所示，由于重力不变，两次实验时，橡皮筋拉力T的方向相同，故水平拉力F大小相等，即F a＝F b.(3)根据题图可知，选项B、D正确，选项A、C错误．(4)橡皮筋拉伸不宜过长，选用新橡皮筋等可减小误差．答案(1)见解析图(F合＝4.6～4.9 N都算对)(2)F a＝F b(3)BD(4)橡皮筋拉伸不宜过长；选用新橡皮筋(或：拉力不宜过大；选用弹性好的橡皮筋；换用弹性好的弹簧)以题说法 1.本实验考查的重点是“力作用效果的等效性”．2．对实验步骤中两个分力和合力的大小和方向的确定也是考查的重点．有同学利用如图7所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的质量相等，当系统达到平衡时，根据钩码的个数读出三根绳子的拉力F T OA、F T OB和F T OC，回答下列问题：图7(1)改变钩码个数，实验能完成的是________．A．钩码的个数N1＝N2＝2，N3＝4B．钩码的个数N1＝N3＝3，N2＝4C．钩码的个数N1＝N2＝N3＝4D．钩码的个数，N1＝3，N2＝4，N3＝5(2)在拆下钩码和绳子前，应该做好三个方面的记录：________________________________________________________________________；________________________________________________________________________；________________________________________________________________________.答案(1)BCD(2)标记结点O的位置钩码的个数N1、N2、N3OA、OB、OC三段绳子的方向解析(2)为验证平行四边形定则，必须通过作受力图．所以先明确受力点，其次要作出力的方向并读出力的大小，最后作出力的图示．因此要做好记录，需从力的三要素角度出发：需记录O点的位置；钩码的个数N1、N2、N3；拉力F T OA、F T OB、F T OC的方向．考向3探究加速度与力、质量的关系例3如图8所示为“探究加速度与物体所受合外力的关系”的实验装置图．图中A为小车，质量为m1，连接在小车后面的纸带穿过打点计时器B，它们均置于一端带有定滑轮的足够长的木板上，P的质量为m2，C为弹簧测力计，实验时改变P的质量，读出测力计不同读数F，不计绳与滑轮之间的摩擦．图8(1)下列说法正确的是()A．一端带有定滑轮的长木板必须保持水平B ．实验时应先接通电源后释放小车C ．实验中m 2应远小于m 1D ．测力计的读数始终为m 2g 2(2)如图9为某次实验得到的纸带，纸带上标出了所选的四个计数点之间的距离，相邻计数点间还有四个点没有画出．由此可求得小车的加速度的大小是________ m/s 2.(交流电的频率为50 Hz ，结果保留二位有效数字)图9(3)实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的a —F 图象，可能是下列哪个选项中的图象( )解析 (1)该实验要平衡摩擦力，故A 错误；拉力可由测力计示数获得，故不要求重物质量远小于小车质量，故C 错误；由于重物向下加速运动，由牛顿第二定律：m 2g －2F ＝m 2a ，解得：F ＝m 2g －m 2a 2，故D 错误；故选B. (2)根据匀变速直线运动的推论公式Δx ＝aT 2，有：a ＝0.50 m/s 2.(3)若没有平衡摩擦力，则当0＜F ≤F f 时，a ＝0.也就是说当绳子上有拉力时小车的加速度还为0，所以该同学测得的a －F 图象可能是选项C 中的图象．答案 (1)B (2)0.50 (3)C以题说法 《考试大纲》规定的六个力学实验中有四个涉及打点计时器：研究匀变速直线运动、验证牛顿运动定律、探究动能定理和验证机械能守恒定律．这类实验的关键是要掌握纸带的分析处理方法，对于纸带常有以下三大应用．1．由纸带确定时间要区别打点计时器打出的点与人为选取的计数点之间的区别与联系，便于测量和计算，一般每五个点取一个计数点，这样时间间隔为Δt ＝0.02×5 s ＝0.1 s.2．求解瞬时速度利用做匀变速直线运动的物体在一段时间内的平均速度等于中间时刻的瞬时速度．如图10所示，打n 点时的瞬时速度v n ＝x n ＋x n ＋12T图103．用“逐差法”求加速度如图11所示，a ＝(x 4＋x 5＋x 6)－(x 1＋x 2＋x 3)(3T )2图11有些实验用光电门代替打点计时器来完成瞬时速度和加速度的测量，具体做法如下：(1)求瞬时速度：把遮光条(宽度为d )通过光电门的时间Δt 内的平均速度看做物体经过光电门的瞬时速度，即v ＝d Δt. (2)求加速度：若两个光电门之间的距离为L ，则利用速度与位移的关系可求加速度，即a ＝v 22－v 212L .某同学利用如图12甲所示装置来研究加速度与力的关系．他将光电门1和2分别固定在长木板的A 、B 两处，换用不同的重物通过细线拉同一小车(小车质量约为200克)，每次小车都从同一位置由静止释放．图12(1)长木板右端垫一物块，其作用是用来______________________________________；(2)用游标卡尺测得遮光条的宽度为________ cm ；(3)对于所挂重物的质量，以下取值有利于减小实验误差的是________．(填选项前字母)A ．1克B ．5克C ．10克D ．40克(4)现用该装置来探究功与速度变化的关系，关闭光电门2，测出多组重物的质量m 和对应遮光条通过光电门1的时间Δt ，通过描点作出线性图象，应作出________图象．(填选项前字母)A ．Δt －mB ．Δt 2－mC ．m －1ΔtD ．m －1Δt 2 答案 (1)平衡摩擦力 (2)0.52 (3)BC (4)D解析 (1)长木板右端垫一物块，调整后可以使小车的下滑分力与受到的摩擦力平衡．(2)从游标卡尺读出：5 mm ＋2×0.1 mm ＝5.2 mm ＝0.52 cm.(3)应使拉力远小于小车的重力，这时拉力才接近重物的重量，但如果选A ，由于拉力太小，不容易观察，因此不能选A ，只能选B 、C.(4)实际验证的是mgh ＝12M v 2，而v ＝d Δt ，由于做出的图象为直线，因此应该做出m －1Δt 2图象． 考向4 探究动能定理例4 (2014·天津·9(2))某同学把附有滑轮的长木板平放在实验桌上，将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，以此定量探究绳拉力做功与小车动能变化的关系．此外还准备了打点计时器及配套的电源、导线、复写纸、纸带、小木块等．组装的实验装置如图13所示．图13①若要完成该实验，必需的实验器材还有哪些________．②实验开始时，他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行．他这样做的目的是下列的哪个________(填字母代号)．A ．避免小车在运动过程中发生抖动B ．可使打点计时器在纸带上打出的点迹清晰C ．可以保证小车最终能够实现匀速直线运动D ．可在平衡摩擦力后使细绳拉力等于小车受的合力③平衡摩擦力后，当他用多个钩码牵引小车时，发现小车运动过快，致使打出的纸带上点数较少，难以选到合适的点计算小车速度，在保证所挂钩码数目不变的条件下，请你利用本实验的器材提出一个解决办法：___________________________________________.④他将钩码重力做的功当作细绳拉力做的功，经多次实验发现拉力做功总是要比小车动能增量大一些．这一情况可能是下列哪些原因造成的________(填字母代号)．A ．在接通电源的同时释放了小车B ．小车释放时离打点计时器太近C．阻力未完全被小车重力沿木板方向的分力平衡掉D．钩码做匀加速运动，钩码重力大于细绳拉力解析①本实验需要知道小车的动能，因此还需要用天平测出小车的质量，用刻度尺测量纸带上点迹之间的长度，求出小车的瞬时速度．②牵引小车的细绳与木板平行的目的是在平衡摩擦力后使细绳拉力等于小车受的合力，选项D 正确．③在保证所挂钩码数目不变的条件下要减小小车加速度可以增加小车的质量，故可在小车上加适量砝码(或钩码)．④当小车在运动过程中存在阻力时，拉力做正功和阻力做负功之和等于小车动能的增量，故拉力做功总是要比小车动能增量大一些；当钩码加速运动时，钩码重力大于细绳拉力，此同学将钩码重力做的功当作细绳拉力做的功，则拉力做功要比小车动能增量大，故只有C、D正确．答案①刻度尺、天平(包括砝码)②D③可在小车上加适量砝码(或钩码)④CD以题说法明确实验原理往往是解决实验问题的关键，该实验的一些操作和要求与探究力、加速度、质量之间关系的实验类似，可以进行知识与方法的迁移．学会利用所学知识，对实验器材或实验方法加以重组，完成新的实验设计．在探究动能定理的实验中，某实验小组组装了一套如图14所示的装置，拉力传感器固定在小车上，一端与细绳相连，用拉力传感器记录小车受到拉力的大小．穿过打点计时器的纸带与小车尾部相连接，打点计时器打点周期为T，实验的部分步骤如下：图14(1)平衡小车所受的阻力：不挂钩码，调整木板右端的高度，用手轻推小车，直到打点计时器在纸带上打出一系列________的点．(2)测量小车和拉力传感器的总质量M，按图组装好仪器，并连接好所需电路，将小车停在打点计时器附近，先接通拉力传感器和打点计时器的电源，然后__________，打出一条纸带，关闭电源．(3)在打出的纸带中选择一条比较理想的纸带如图15所示，在纸带上按打点先后顺序依次取O、A、B、C、D、E等多个计数点，各个计数点到O点间的距离分别用h A、h B、h C、h D、h E、……表示，则小车和拉力传感器在计时器打下D点时的动能表达式为____________________，若拉力传感器的读数为F，计时器打下A点到打下D点过程中，细绳拉力对小车所做功的表达式为______________．图15(4)某同学以A 点为起始点，以A 点到各个计数点动能的增量ΔE k 为纵坐标，以A 点到各个计数点拉力对小车所做的功W 为横坐标，得到一条过原点的倾角为45°的直线，由此可以得到的结论是_____________________________________．答案 (1)间距相等 (2)释放小车 (3)M (h E －h C )28T 2 F (h D －h A ) (4)外力所做的功等于物体动能的变化量解析 (1)当打点计时器能在纸带上打出一系列间隔均匀的点时，小车做匀速直线运动，受力平衡．(2)在组装好实验装置的基础上，进行实验时应先接通电源，再释放小车．(3)D 点的瞬时速度等于CE 段的平均速度，即v D ＝h E －h C 2T ，故打下D 点时的动能为E k D ＝12M v 2D ＝M (hE －h C )28T 2；拉力对小车做的功为W ＝F (h D －h A )．(4)因图线是一条过原点的直线且直线的倾角为45°，可得出方程式ΔE k ＝W ，故可得结论：外力所做的功等于物体动能的变化量． 考向5 验证机械能守恒定律例5 为了验证机械能守恒定律，某研究性学习小组的同学利用透明直尺和光电计时器设计了一套实验装置，如图16所示．当有不透光物体从光电门间通过时，光电计时器就可以显示物体的挡光时间，所用的光电门传感器可测的最短时间为0.01 ms.将具有很好挡光效果的宽度为d ＝3.8×10－3 m 的黑色磁带贴在透明直尺上．实验时，将直尺从一定高度由静止释放，并使其竖直通过光电门．某同学测得各段黑色磁带通过光电门的时间Δt i 与图中所示的高度差Δh i ，并将部分数据进行了处理，结果如下表所示(表格中M 为直尺质量，取g ＝9.8 m/s 2)．图16Δt i (10－3 s)v i ＝d Δt i(m·s －1)ΔE i ＝12M v2i－12M v 21Δh i (m) Mg Δh i1 1.21 3.132 1.15 3.31 0.58M 0.06 0.58M3 1.00 3.78 2.24M 0.23 2.25M4 0.95 4.00 3.10M 0.32 3.14M 50.900.41(1)从表格中数据可知，直尺上磁带通过光电门的瞬时速度是利用v i ＝dΔt i 求出的，请你简要分析该同学这样做的理由是：_______________________________________________. (2)请将表格中的数据填写完整．(3)通过实验得出的结论是：______________________________________________. (4)根据该实验，请你判断下列ΔE k －Δh 图象中正确的是( )解析 (1)瞬时速度等于极短时间或极短位移内的平均速度，故直尺上磁带通过光电门的瞬时速度可利用v i ＝dΔt i求出．(2)第5点速度为v 5＝d Δt 5＝3.8×10－3m0.90×10－3 s≈4.22 m/s.从第5点到第1点间动能的增加量为 ΔE k ＝12M v 25－12M v 21＝12×M ×(4.222－3.132) ≈4.01M .从第5点到第1点间重力势能的减少量为ΔE p ＝Mg Δh 5＝M ×9.8×0.41≈4.02M . (3)从表中数据可知，在误差允许的范围内，重力势能的减少量等于动能的增加量． (4)根据动能定理可知：Mg Δh ＝ΔE k ，故ΔE k －Δh 的图象是一条过原点的直线，故C 正确． 答案 (1)瞬时速度等于极短时间或极短位移内的平均速度 (2)4.22 4.01M 4.02M (3)在误差允许的范围内，重力势能的减少量等于动能的增加量 (4)C以题说法 本实验数据处理的方法 方法1：利用起点和第n 点：验证gh n ＝12v 2n.方法2：任取较远两点A 、B ：验证gh AB ＝12v 2B －12v 2A . 方法3：图象法．如图17甲所示的装置叫做阿特伍德机，是英国数学家和物理学家阿特伍德(G·Atwood 1746－1807)创制的一种著名力学实验装置，用来研究匀变速直线运动的规律．某同学对该装置加以改进后用来验证机械能守恒定律，如图乙所示．图17(1)实验时，该同学进行了如下操作：①将质量均为M (A 的含挡光片、B 的含挂钩)的重物用绳连接后，跨放在定滑轮上，处于静止状态．测量出________________(填“A 的上表面”、“A 的下表面”或“挡光片中心”)到光电门中心的竖直距离h .②在B 的下端挂上质量为m 的物块C ，让系统(重物A 、B 以及物块C )中的物体由静止开始运动，光电门记录挡光片挡光的时间为Δt .③测出挡光片的宽度d ，计算有关物理量，验证机械能守恒定律．(2)如果系统(重物A 、B 以及物块C )的机械能守恒，应满足的关系式为________________________(已知重力加速度为g )．(3)引起该实验系统误差的原因有____________________________________ (写一条即可)．(4)验证实验结束后，该同学突发奇想：如果系统(重物A 、B 以及物块C )的机械能守恒，不断增大物块C 的质量m ，重物B 的加速度a 也将不断增大，那么a 与m 之间有怎样的定量关系？a 随m 增大会趋于一个什么值？请你帮该同学解决：①写出a 与m 之间的关系式：___________________________________ (还要用到M 和g )． ②a 的值会趋于________． 答案 (1)①挡光片中心(2)mgh ＝12(2M ＋m )(dΔt)2(3)绳子有一定的质量、滑轮与绳子之间有摩擦、重物运动受到空气阻力等 (4)①a ＝mg 2M ＋m ＝g2Mm＋1 ②重力加速度g解析 (1)、(2)需要测量系统重力势能的变化量，则应该测量出挡光片中心到光电门中心的竖直距离，系统的末速度为：v ＝dΔt ，则系统重力势能的减少量ΔE p ＝mgh ，系统动能的增加量为：ΔE k ＝12(2M ＋m )v 2＝12(2M ＋m )(d Δt )2，若系统机械能守恒，则有：mgh ＝12(2M ＋m )(d Δt )2.(3)系统机械能守恒的条件是只有重力做功，引起实验系统误差的原因可能有：绳子有一定的质量、滑轮与绳子之间有摩擦、重物运动受到空气阻力等．(4)根据牛顿第二定律得，系统所受的合力为mg ，则系统加速度为：a ＝mg 2M ＋m ＝g 2Mm ＋1，当m不断增大，则a 趋于g . 考向6 验证动量守恒定律例6 在实验室里为了验证动量守恒定律，一般采用如图18甲、乙所示的两种装置：图18(1)若入射小球质量为m 1，半径为r 1；被碰小球质量为m 2，半径为r 2，则________． A ．m 1＞m 2，r 1＞r 2 B ．m 1＞m 2，r 1＜r 2 C ．m 1＞m 2，r 1＝r 2 D ．m 1＜m 2，r 1＝r 2(2)若采用图乙所示装置进行实验，以下所提供的测量工具中必需的是________． A ．直尺 B ．游标卡尺 C ．天平 D ．弹簧测力计 E ．秒表(3)设入射小球的质量为m 1，被碰小球的质量为m 2，则在用图甲所示装置进行实验时(P 为碰前入射小球落点的平均位置)，所得“验证动量守恒定律”的结论为______．(用装置图中的字母表示)解析(1)实验中必须用半径相等的小球，以满足对心碰撞；入射球的质量必须大于被碰球的质量，防止两球碰撞时入射球反弹，答案选C.(2)若采用图乙所示装置进行实验，只需要用直尺测量小球落地点到O点的距离和小球的质量，所以测量工具选择A、C即可．(3)用图甲所示装置进行实验时，所得“验证动量守恒定律”的结论为m1OP＝m1OM＋m2O′N. 答案(1)C(2)AC(3)m1OP＝m1OM＋m2O′N考向7用油膜法估测分子的大小例7在“油膜法估测油酸分子的大小”实验中，有下列实验步骤：a．往边长约为40 cm的浅盘里倒入约2 cm深的水，待水面稳定后将适量的痱子粉均匀地撒在水面上．b．用注射器将事先配好的油酸酒精溶液滴一滴在水面上，待薄膜形状稳定．c．将画有油膜形状的玻璃板平放在坐标纸上，计算出油膜的面积，根据油酸的体积和面积计算出油酸分子直径的大小．d．用注射器将事先配好的油酸酒精溶液一滴一滴地滴入量筒中，记下量筒内每增加一定体积时的滴数，由此计算出一滴油酸酒精溶液的体积．e．将玻璃板放在浅盘上，然后将油膜的形状用彩笔描绘在玻璃板上．完成下列填空：(1)上述步骤中，正确的顺序是________．(填写步骤前面的字母)图19实验时，所用的油酸酒精溶液的浓度为A，测得体积为V的油酸酒精溶液共有N滴，将一滴该溶液滴入盛水的浅盘内，稳定后形成的油膜形状如图19所示，测得油膜占有的小正方形个数为X，每一个小方格的边长为a.(2)用以上字母表示油酸分子直径的大小d＝________.(3)从图中数得油膜占有的小正方形个数为X＝________.(4)该同学实验中最终得到的计算结果和大多数同学的比较，发现自己所测数据偏大，则对出现这种结果的原因，下列说法中可能不正确的是________．A．错误地将油酸酒精溶液的体积直接作为油酸的体积进行计算B．计算油膜面积时，错将不完整的方格作为完整方格处理C．计算油膜面积时，只数了完整的方格数D ．水面上痱子粉撒得较多，油膜没有充分展开解析 (1)“油膜法估测油酸分子的大小”实验步骤为：配制酒精油酸溶液(教师完成，记下配制比例)→测定一滴酒精油酸溶液的体积VN (题中的d)→准备浅水盘(a)→形成油膜(b)→描绘油膜边缘(e)→测量油膜面积(c)→计算分子直径(c)．(2)计算步骤：先计算一滴油酸酒精溶液中油酸的体积＝一滴酒精油酸溶液的体积×配制比例．得：V 0＝V ·AN ，再计算油膜面积，S ＝X ·a 2 最后计算分子直径d ＝V 0S ＝VA NXa 2①(3)按不足半个舍去，多于半个的算一个，统计出油酸薄膜占有的小正方形个数为57个． (4)同学实验中最终得到的计算结果和大多数同学的比较，发现自己所测数据偏大，根据公式①可知出现这种结果的原因可能是公式中的体积偏大或计算的油膜的面积偏小的原因．错误地将油酸酒精溶液的体积直接作为油酸的体积进行计算，V 偏大，故A 正确；计算油膜面积时，错将不完整的方格作为完整方格处理，则油膜的面积偏大，故B 错误；计算油膜面积时，只数了完整的方格数，则油膜的面积偏小，故C 正确；水面上痱子粉撒得较多，油膜没有充分展开，则油膜的面积偏小，故D 正确．本题要求选择不正确的，故选B. 答案 (1)dabec (2)V ·ANXa 2(3)57 (4)B12．力学创新实验的分析技巧例6 (10分)用如图20所示实验装置测量滑块A 与木板间的动摩擦因数．长木板水平固定，细线跨过定滑轮与滑块A 、重锤B 相连．将细线拉直，测出B 离地面的高度h ，将重锤从h 高处静止释放，B 落地后，测出A 在木板上滑动的距离x ；改变B 释放高度重复实验，实验数据如下表所示．图20实验次数 1 2 3 4 5 6 h /cm 10.0 15.0 20.0 25.0 30.0 35.0 x /cm14.722.430.337.644.952.4(1)若测得A 的质量m A ＝3 kg ，B 的质量m B ＝1 kg ，A 和B 间细线的长度L ＝112.0 cm ，木板的长度l ＝98.0 cm ，要达到实验目的，以上四个量中没有必要测量的是______(用物理量的符号表示)．(2)作出x 随h 变化的图象．(3)由图象并结合(1)中所测数值求得滑块与木板间的动摩擦因数为________．解析 (1)由题意可知，B 距地面的高度h ，A 在木板上滑行的距离x ，A 、B 的质量m A 、m B .从静止释放让它们运动到B 着地，根据动能定理得： m B gh －μm A gh ＝12(m A ＋m B )v 2①从B 着地到A 停在木板上，根据动能定理得： 12m A v 2＝μm A g (x －h )② 由①②解得：μ＝m B h(m A ＋m B )x －m B h ③可知没有必要测量L 和l .(2)作出x 随h 变化的图象如图所示．(3)由③得：x ＝(1＋μ)m Bμ(m A ＋m B )h根据数学知识得到图象中直线的斜率 k ＝(1＋μ)m B μ(m A ＋m B ) 由图得：k ≈1.5。

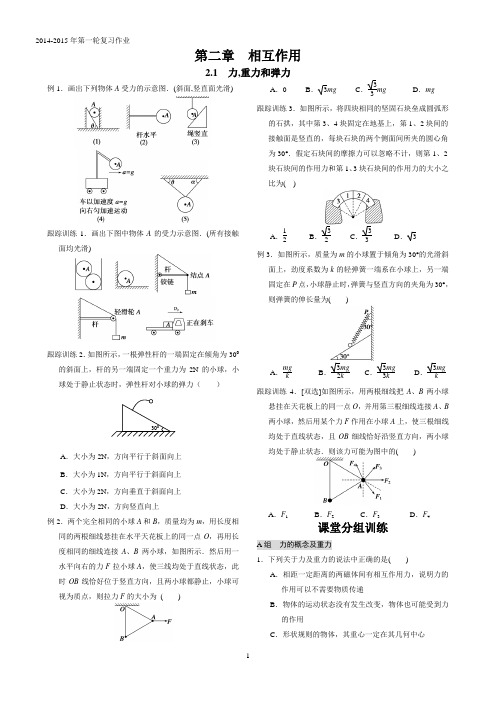

第二章 相互作用2.1 力,重力和弹力例1．画出下列物体A 受力的示意图．(斜面,竖直面光滑)跟踪训练1．画出下图中物体A 的受力示意图．(所有接触面均光滑)跟踪训练2．如图所示，一根弹性杆的一端固定在倾角为300的斜面上，杆的另一端固定一个重力为2N 的小球，小球处于静止状态时，弹性杆对小球的弹力（ ）300A ．大小为2N ，方向平行于斜面向上B ．大小为1N ，方向平行于斜面向上C ．大小为2N ，方向垂直于斜面向上D ．大小为2N ，方向竖直向上例2．两个完全相同的小球A 和B ，质量均为m ，用长度相同的两根细线悬挂在水平天花板上的同一点O ，再用长度相同的细线连接A 、B 两小球，如图所示．然后用一水平向右的力F 拉小球A ，使三线均处于直线状态，此时OB 线恰好位于竖直方向，且两小球都静止，小球可视为质点，则拉力F 的大小为 ()A ．0B ．3mgC ．33mg D ．mg 跟踪训练3．如图所示，将四块相同的坚固石块垒成圆弧形的石拱，其中第3、4块固定在地基上，第1、2块间的接触面是竖直的，每块石块的两个侧面间所夹的圆心角为30°．假定石块间的摩擦力可以忽略不计，则第1、2块石块间的作用力和第1、3块石块间的作用力的大小之比为( )A ．12B ．32C ．33D ． 3例3．如图所示，质量为m 的小球置于倾角为30°的光滑斜面上，劲度系数为k 的轻弹簧一端系在小球上，另一端固定在P 点，小球静止时，弹簧与竖直方向的夹角为30°，则弹簧的伸长量为( )A ．mg k B ．3mg 2k C ．3mg 3k D ．3mgk跟踪训练4．[双选]如图所示，用两根细线把A 、B 两小球悬挂在天花板上的同一点O ，并用第三根细线连接A 、B 两小球，然后用某个力F 作用在小球A 上，使三根细线均处于直线状态，且OB 细线恰好沿竖直方向，两小球均处于静止状态．则该力可能为图中的( )A ．F 1B ．F 2C ．F 3D ．F 4课堂分组训练A 组 力的概念及重力1．下列关于力及重力的说法中正确的是( )A ．相距一定距离的两磁体间有相互作用力，说明力的作用可以不需要物质传递B ．物体的运动状态没有发生改变，物体也可能受到力的作用C ．形状规则的物体，其重心一定在其几何中心D ．物体重力的大小总是等于它对竖直弹簧秤的拉力 2．[多选]下列说法错误的是( )A ．力是物体对物体的作用B ．只有直接接触的物体间才有力的作用C ．用脚踢出去的足球，在向前飞行的过程中，始终受到向前的力来维持它向前运动D ．甲用力把乙推倒，说明甲对乙的作用力在先，乙对甲的作用力在后B 组 弹力的有无及方向的判断3．如图所示，下列四个图中，所有的球都是相同的，且形状规则质量分布均匀．甲球放在光滑斜面和光滑水平面之间，乙球与其右侧的球相互接触并放在光滑的水平面上，丙球与其右侧的球放在另一个大的球壳内部并相互接触，丁球用两根轻质细线吊在天花板上，且其中右侧一根线是沿竖直方向．关于这四个球的受力情况，下列说法正确的是( )A ．甲球受到两个弹力的作用B ．乙球受到两个弹力的作用C ．丙球受到两个弹力的作用D ．丁球受到两个弹力的作用4．如图所示，一重为10 N 的球固定在支杆AB 的上端，今用一段绳子水平拉球，使杆发生弯曲，已知绳的拉力为7.5 N ，则AB 杆对球的作用力( )A ．大小为7.5 NB ．大小为10 NC ．方向与水平方向成53°角斜向右下方D ．方向与水平方向成53°角斜向左上方 C 组 弹簧模型5．如图所示，四个完全相同的弹簧都处于水平位置，它们的右端受到大小皆为F 的拉力作用，而左端的情况各不相同：①弹簧的左端固定在墙上；②弹簧的左端受大小也为F 的拉力作用；③弹簧的左端拴一小物块，物块在光滑的桌面上滑动；④弹簧的左端拴一小物块，物块在有摩擦的桌面上滑动．若认为弹簧质量都为零，以L 1、L 2、L 3、L 4依次表示四个弹簧的伸长量，则有( )A ．L 2>L 1B ．L 4>L 3 C ．L 1>L 3 D ．L 2＝L 4 6．如图所示，完全相同的质量为m 的A 、B 两球，用两根等长的细线悬挂在O 点，两球之间夹着一根劲度系数为k 的轻弹簧，静止不动时，弹簧处于水平方向，两根细线之间的夹角为θ，则弹簧的长度被压缩了( )A ．mg tan θkB ．2mg tan θk C ．mg tan θ2k D ．2mg tanθ2k课后巩固提升一、选择题1．关于重力，下列说法正确的是( )A ．重力就是地球对物体的吸引力，重力的方向总是和支持面垂直B ．用弹簧测力计或天平都可以直接测出重力的大小C ．重力的大小与运动状态无关，完全失重状态下物体仍然有重力D ．弹簧测力计测物体的重力时，拉力就等于物体的重力，与运动状态无关2．[双选]如图所示，A 、B 两物体的重力分别是G A ＝3 N 、G B ＝4 N ，A 用悬绳挂在天花板上，B 放在水平地面上，A 、B 间的轻弹簧上的弹力F ＝2 N ，则绳中张力F 1和B对地面的压力F 2的可能值分别为( )A ．7 N 和10 NB ．5 N 和2 NC ．1 N 和6 ND ．2 N 和5 N3．(2008广东理基)探究弹力和弹簧伸长的关系时，在弹性限度内，悬挂15N 重物时，弹簧长度为0.16m ；悬挂20N 重物时，弹簧长度为0.18m ，则弹簧的原长L 原和劲度系统k 分别为( )A.L 原＝0.02m k ＝500N ／mB.L 原＝0.10m k ＝500N ／mC.L原＝0.02m k＝250N／mD.L原＝0.10m k＝250N／m 4．如图，两木块的的质量分别是m1和m2，两轻弹簧的劲度系数分别为k1和k2，上面的木块压上面的弹簧上，整个系处于平衡状态，现缓慢向上提上面的木块直到它刚离开上面的弹簧，在这个过程中，下面的木块移动的距离为()A．11kgmB．12kgmC．21kgmD．22kgm5．如图所示，质量为m的物体悬挂在轻质支架上，斜梁OB与竖直方向的夹角为θ．设水平横梁OA和斜梁OB作用于O点的弹力分别为F1 和F2，以下结果正确的是()A．F1＝mg sin θB．F1＝mgsin θC．F2＝mg cos θD．F2＝mgcos θ6．(2011江苏)如图所示，石拱桥的正中央有一质量为m的对称楔形石块，侧面与竖直方向的夹角为α，重力加速度为g．若接触面间的摩擦力忽略不计，则石块侧面所受弹力的大小为()A．mg2sin αB．mg2cos αC．12mg tan αD．12mg cot α7．如图所示，两根相距为L的竖直固定杆上各套有质量为m的小球，小球可以在杆上无摩擦地自由滑动，两小球用长为2L的轻绳相连，今在轻绳中点施加一个竖直向上的拉力F，恰能使两小球沿竖直杆向上匀速运动．则每个小球所受的拉力大小为(重力加速度为g)()A．mg2B．mg C．3F/3 D．F8．如图所示，小车沿水平地面向右做匀加速直线运动，固定在小车上的直杆与水平地面的夹角为θ，杆顶端固定有质量为m的小球．当小车的加速度逐渐增大时，图中杆对小球的作用力变化的受力图正确的是(OO′为沿杆方向)()二、非选择题9．如图为一轻质弹簧的长度L和弹力f大小的关系，试由图线确定：(1)弹簧的原长________；(2)弹簧的劲度系数________；(3)弹簧伸长0.05m时，弹力的大小________．10．一根大弹簧内套一根小弹簧，大弹簧比小弹簧长0.2m，它们的下端平齐并固定，另一端自由，如图所示．当压缩此组合弹簧时，测得弹力与弹簧压缩量的关系如图所示．试求这两根弹簧的劲度系数k1和k2．0.2x/mF/N0 0.1 0.2 0.312345m1m2k2k12.2 摩擦力例1．如图所示，甲物体在水平外力F 的作用下静止在乙物体上，乙物体静止在水平地面上．现增大外力F ，两物体仍然静止，则下列说法正确的是()A ．乙物体对甲物体的摩擦力一定增大B ．乙物体对甲物体的摩擦力一定沿斜面向上C ．乙物体对水平地面的摩擦力一定增大D ．乙物体对水平地面的压力一定增大跟踪训练1．如图所示，物体A 、B 在力F 作用下一起以相同速度沿F 方向匀速运动，关于物体A 所受的摩擦力，下列说法正确的是()A ．甲、乙两图中物体A 均受摩擦力，且方向均与F 相同B ．甲、乙两图中物体A 均受摩擦力，且方向均与F 相反C ．甲、乙两图中物体A 均不受摩擦力D ．甲图中物体A 不受摩擦力，乙图中物体A 受摩擦力，方向和F 方向相同跟踪训练2．(2011天津) 如图所示，A 、B 两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速直线运动，运动过程中B 受到的摩擦力()A ．方向向左，大小不变B ．方向向左，逐渐减小C ．方向向右，大小不变D ．方向向右，逐渐减小 例2．如图所示，人重600 N ，木块A 重400 N ，人与木块、木块 v 与水平面间的动摩擦因数均为0.2．现人用水平力拉绳，使他与木块一起向右做匀速直线运动，滑轮摩擦不计，求： (1)人对绳的拉力；(2)人脚对A 的摩擦力的大小和方向．例3．一块质量均匀分布的长方体木块按如图甲、乙、丙所示的三种方式在同一水平面上运动，其中甲图中木块做匀速运动，乙图中木块做匀加速运动，丙图中木块侧立在水平面上做与甲图相同的运动．则下列关于甲、乙、丙三图中木块所受滑动摩擦力大小关系的判断正确的是()A ．F f 甲＝F f 乙<F f 丙B ．F f 甲＝F f 丙<F f 乙C ．F f 甲＝F f 乙＝F f 丙D ．F f 丙<F f 甲<F f 乙 例4．长直木板的上表面的一端放有一铁块，木板由水平位置缓慢向上转动(即木板与水平面的夹角α变大)，另一端不动，如图所示．则铁块受到的摩擦力F f 随角度α的变化图象可能正确的是下图中的(设最大静摩擦力等于滑动摩擦力)()跟踪训练3．一木块放在水平桌面上，在水平方向共受到三个力即F 1、F 2和摩擦力的作用，木块处于静止状态，如图所示，其中F 1＝10 N ，F 2＝2 N ，若撤去F 1，则木块受到的摩擦力为()A ．10 N ，方向向左B ．6 N ，方向向右C ．2 N ，方向向右D ．0课堂分组训练A 组 静摩擦力的有无及方向判断1．如图所示，位于斜面上的木块M 在沿斜面向上的力F 的作用下处于静止状态，则关于斜面对木块的静摩擦力，说法正确的是()A ．方向一定沿斜面向上B ．方向一定沿斜面向下C ．大小可能等于零D ．大小一定等于F2．用轻弹簧竖直悬挂质量为m 的物体，静止时弹簧伸长量为L ．现用该弹簧沿斜面方向拉住质量为2m 的物体，系统静止时弹簧伸长量也为L ．斜面倾角为30°，如图所示．则物体所受摩擦力( )A ．等于零B ．大小为12mg ，方向沿斜面向下C ．大小为32mg ，方向沿斜面向上D ．大小为mg ，方向沿斜面向上 B 组 摩擦力的突变问题3．物体A 的质量为1 kg ，置于水平地面上，物体与地面的动摩擦因数μ＝0.2．从t ＝0时刻开始，物体以一定初速度v 0向右滑行的同时，受到一个水平向左、大小恒为F 0＝1 N 的作用力．则反映物体受到的摩擦力F f 随时间变化的图象是(取向右为正方向)()4．(2006北京)木块A 、B 分别重50 N 和60 N ，它们与水平地面之间的动摩擦因数均为0.25，夹在A 、B 之间的轻弹簧被压缩了2 cm ，弹簧的劲度系数为400 N/m ，系统置于水平地面上静止不动．如图所示，现用F ＝1 N 的水平拉力作用在木块B 上，则下列说法正确的是()A ．木块A 所受摩擦力大小是12.5 NB ．木块A 所受摩擦力大小是11.5 NC ．木块B 所受摩擦力大小是9 ND ．木块B 所受摩擦力大小是7 N课后巩固提升一、选择题1．卡车上放一木箱，车在水平路面上运动时，以下说法中正确的是( )A ．车启动时，木箱给卡车的摩擦力向后B ．车做匀速直线运动时，车给木箱的摩擦力向前C ．车做匀速直线运动时，车给木箱的摩擦力为零D ．车突然制动时，木箱获得向前的摩擦力，使木箱向前滑动2．[双选]如图所示，倾角为θ的斜面体C 置于水平地面上，小物块B 置于斜面上，通过细绳跨过光滑的定滑轮与物体A 相连接，连接B 的一段细绳与斜面平行，已知A 、B 、C 都处于静止状态．则( )A ．B 受到C 的摩擦力一定不为零 B ．C 受到水平地面的摩擦力一定为零C ．斜面体C 有沿地面向右滑动的趋势，一定受到地面向左的摩擦力D ．将细绳剪断，若B 物体依然静止在斜面上，此时水平面对C 的摩擦力为03．如图所示，物块A 放在倾斜的木板上，已知木板的倾角α分别为30°和45°时物块所受摩擦力的大小恰好相同，则物块和木板间的动摩擦因数为()A ．12B ．32 C ．22 D ．524．如图所示，长方体物块A 叠放在长方体物块B 上，B 置于水平地面上．A 、B 质量分别为m A ＝6 kg ，m B ＝2 kg ，A 与B 之间、B 与水平地面之间的动摩擦因数均为0.2．现用大小为10 N 的水平恒力F 向右拉A ，若最大静摩擦力可认为等于滑动摩擦力，g ＝10 m/s 2，则以下说法正确的是( )A ．A 、B 两物块将一起沿水平地面匀速运动 B ．物块B 保持静止，物块A 相对B 匀速滑动C ．物块A 所受的摩擦力大小为10 ND ．物块B 所受的摩擦力大小为20 N5．如图所示，位于倾角为θ的斜面上的物块B 由跨过定滑轮的轻绳与物块A 相连．从滑轮到A 、B 的两段绳都与斜面平行．已知A 与B 之间及B 与斜面之间均不光滑，若用一沿斜面向下的力F 拉B 并使它做匀速直线运动，则B 受力的个数为 ()A ．4个B ．5个C ．6个D ．7个 6．[双选]如图所示，质量分别为m A 、m B 的两物块A 、B 叠放在一起，若它们共同沿固定在水平地面上倾角为α的斜面匀速下滑．则()A ．A 、B 间无摩擦力B ．A 、B 间有摩擦力，且A 对B 的摩擦力对B 做正功C ．B 与斜面间的动摩擦因数μ＝tan αD ．B 对斜面的摩擦力方向沿斜面向下7．如图所示，楔形物块a 固定在水平地面上，在其斜面上静止着小物块b ．现用大小一定的力F 分别沿不同方向作用在小物块b 上，小物块b 仍保持静止，如下图所示．则a 、b 之间的静摩擦力一定增大的是()8．如图所示，两个等大的水平力F 分别作用在物体B 和C上．物体A 、B 、C 都处于静止状态．各接触面与水平地面平行．物体A 、C 间的摩擦力大小为F f1，物体B 、C 间的摩擦力大小为F f2，物体C 与地面间的摩擦力大小为F f3，则()A ．F f1＝0，F f2＝0，F f3＝0B ．F f1＝0，F f2＝F ，F f3＝0C ．F f1＝F ，F f2＝0，F f3＝0D ．F f1＝0，F f2＝F ，F f3＝F 9．如图所示，放在水平桌面上的木块A 处于静止状态，所挂的砝码和托盘的总质量为0.6 kg ，弹簧秤读数为2 N ，滑轮摩擦不计，若轻轻取走盘中的部分砝码，使总质量减小到0.3 kg ，将会出现的情况是(g ＝10 m/s 2)()A ．弹簧秤的读数将变小B ．A 仍静止不动C ．A 对桌面的摩擦力不变D ．A 所受的合力将要变大 10．(2011山东)[双选]如图所示，将两相同的木块a 、b 置于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳固定于墙壁．开始时a 、b 均静止．弹簧处于伸长状态，两细绳均有拉力，a 所受摩擦力F f a ≠0，b 所受摩擦力F f b＝0，现将右侧细绳剪断，则剪断瞬间()A ．F f a 大小不变B ．F f a 方向改变C ．F f b 仍然为零D ．F f b 方向向右2.3 力的合成与分解要点一力的合成及合力与分力的关系例1．[双选]在研究共点力合成实验中，得到如图所示的合力与两力夹角θ的关系曲线，关于合力F的范围及两个分力的大小，下列说法中正确的是()A．2 N≤F≤14 N B．2 N≤F≤10 NC．两力大小分别为2 N、8 ND．两力大小分别为6 N、8 N跟踪训练1．互成角度的两个共点力，有关它们的合力与分力关系的下列说法中，正确的是()A．合力的大小一定大于小的分力、小于大的分力B．合力的大小随分力间夹角的增大而增大C．合力的大小一定大于任意一个分力D．合力的大小可能大于大的分力，也可能小于小的分力要点二力的分解的定解条件1．已知合力的大小和方向以及两个分力的方向，可以唯一地作出力的平行四边形，对力F进行分解，其解是唯一的．2．已知合力和一个分力的大小与方向，力F的分解也是唯一的．3．已知一个分力F1的方向和另一个分力F2的大小，对力F 进行分解，则有三种可能(F1与F的夹角为θ)．如图所示：①F2<F sin θ时无解．②F2＝F sin θ或F2≥F时有一组解．③F sin θ<F2<F时有两组解．例2．F1、F2是力F的两个分力．若F＝10 N，则下列不可能是F的两个分力的是()A．F1＝10 N，F2＝10 N B．F1＝20 N，F2＝20 N C．F1＝2 N，F2＝6 N D．F1＝20 N，F2＝30 N 跟踪训练2．[双选]关于一个力的分解，下列说法正确的是()A．已知两个分力的方向，有唯一解B．已知两个分力的大小，有唯一解C．已知一个分力的大小和方向，有唯一解D．已知一个分力的大小和另一个分力方向，有唯一解要点三按力的实际效果进行力的分解例3．小明想推动家里的衣橱，但使出了很大的力气也没推动，于是他便想了个妙招，如图所示，用A、B两块木板，搭成一个底角较小的人字形架，然后往中央一站，衣橱居然被推动了！下列说法正确的是()A．这是不可能的，因为小明根本没有用力去推衣橱B．这是不可能的，因为无论如何小明的力气也没那么大C．这有可能，A板对衣橱的推力有可能大于小明的重力D．这有可能，但A板对衣橱的推力不可能大于小明的重力要点四正交分解法例4．(2010新课标)如图所示，一物块置于水平地面上，当用与水平方向成60°角的力F1拉物块时，物块做匀速直线运动；当改用与水平方向成30°角的力F2推物块时，物块仍做匀速直线运动．若F1和F2的大小相等，则物块与地面之间的动摩擦因数为()A．3－1 B．2－ 3C．32－12D．1－32跟踪训练3．(2010江苏)如图所示，置于水平地面的三脚架上固定着一质量为m的照相机．三脚架的三根轻质支架等长，与竖直方向均成30°角，则每根支架中承受的压力大小为()A．13mg B．23mg C．36mg D．239mg要点五物体的受力分析例5．一倾角为30°的斜劈放在水平地面上，一物体沿斜劈匀速下滑．现给物体施加如图所示的力F，F与竖直方向夹角为30°，斜劈仍静止，则此时地面对斜劈的摩擦力()A ．大小为零B ．方向水平向右C ．方向水平向左D ．无法判断大小和方向课堂分组训练A 组 力的合成与分解1．[双选]下列关于合力的叙述中正确的是( )A ．合力是原来几个力的等效代替，合力的作用效果与分力的共同作用效果相同B ．两个力夹角为θ(0≤θ≤π)，它们的合力随θ增大而增大C ．合力的大小总不会比分力的代数和大D ．不是同时作用在同一物体上的力也能进行力的合成的运算2．物体同时受到同一平面内的三个力的作用，下列几组力的合力不可能为零的是( ) A ．5 N ，7 N ，8 N B．5 N ，2 N ，3 N C ．1 N ，5 N ，10 ND ．10 N ，10 N ，10 N3．如图所示，用绳子一端系在汽车上，另一端系在等高的树干上，两端点间绳长10 m ．用300 N 的拉力把水平绳子的中点往下拉离原位置0.5 m ，不考虑绳子的重力和绳子的伸长量，则绳子作用在汽车上的力的大小为( )A ．3 000 NB ．6 000 NC ．300 N D．1 500 N B 组 正交分解法4．如图所示，有2n 个大小都为F 的共点力，沿着顶角为120°的圆锥体的母线方向，相邻两个力的夹角都是相等的．则这2n 个力的 合力大小为( )A ．2nFB ．nFC ．2(n －1)FD ．2(n ＋1)F 5．风筝(图甲)借助于均匀的风对其作用力和牵线对其拉力的作用，才得以在空中处于平衡状态．如图乙所示，风筝平面AB 与地面夹角为30°，风筝质量为300 g ，求风对风筝的作用力的大小．(风对风筝的作用力与风筝平面相垂直，g 取10 m/s 2)C 组 受力分析6．一光滑圆环固定在竖直平面内，环上套着两个小球A 和B (中央有孔)，A 、B 间由细绳连接着，它们处于如图所示位置时恰好都能保持静止状态．此情况下，B 球与环中心O 处于同一水平面上，A 、B 间的细绳呈伸直状态，与水平线成30°角，已知B 球的质量为3 kg ，求细绳对B 球的拉力和A 球的质量m A ．(g ＝10 m/s 2)课后巩固提升1．作用于O 点的三力平衡，设其中一个力的大小为F 1，沿y 轴正方向，力F 2大小未知，与x 轴负方向夹角为θ，如图所示，下列关于第三个力F 3的判断正确的是( )A ．力F 3只能在第Ⅳ象限B ．力F 3与F 2夹角越小，则F 2和F 3的合力越小C ．F 3的最小值为F 1cos θD ．力F 3在第Ⅰ象限的任意区域2．三个共点力大小分别是F 1、F 2、F 3，关于它们的合力F的大小，下列说法中正确的是( )A ．F 大小的取值范围一定是0≤F ≤F 1＋F 2＋F 3B ．F 至少比F 1、F 2、F 3中的某一个大C ．若F 1∶F 2∶F 3＝3∶6∶8，只要适当调整它们之间的夹角，一定能使合力为零D ．若F 1∶F 2∶F 3＝3∶6∶2，只要适当调整它们之间的夹角，一定能使合力为零3．(2010广东)如图所示为节日里悬挂灯笼的一种方式，A 、B 点等高，O 为结点，轻绳 AO 、BO 长度相等，拉力分别为 F A 、F B ，灯笼受到的重力为G ．下列表述正确的是()A ．F A 一定小于 GB ．F A 与 F B 大小相等C ．F A 与 F B 是一对平衡力D ．F A 与 F B 大小之和等于G4．(2011广东)如图所示的水平面上，橡皮绳一端固定，另一端连接两根弹簧，连接点P 在F 1、F 2和F 3三力作用下保持静止，下列判断正确的是()A ．F 1>F 2>F 3B ．F 3>F 1>F 2C ．F 2>F 3>F 1D ．F 3>F 2>F 15．(2009江苏)如图所示，用一根长1 m 的轻质细绳将一幅质量为1 kg 的画框对称悬挂在墙壁上，已知绳能承受的最大张力为10 N ，为使绳不断裂，画框上两个挂钉的间距最大为(g 取10 m/s 2)()A．32 m B ．22 m C ．12 m D ．33 m6．(2009天津)物块静止在固定的斜面上，斜面倾角为θ，分别按图示的方向对物块施加大小相等的力F ，A 中F 垂直于斜面向上，B 中F 垂直于斜面向下，C 中F 竖直向上，D 中F 竖直向下，施力后物块仍然静止，则物块所受的静摩擦力增大的是( )7．如图所示，将足球用网兜挂在光滑的墙壁上，设绳对球的拉力为F 1，墙壁对球的支持力为F 2，当细绳长度变短时( )A ．F 1、F 2均不变B ．F 1、F 2均增大C ．F 1减小，F2增大 D ．F 1、F 2均减小8．如图所示，斜面小车M 静止在光滑水平面上，一边紧贴墙壁．若再在斜面上加一物体m ，且M 、m 相对静止，此时小车受力个数为( )A ．3B ．4C ．5D ．69．如图甲所示为杂技表演的安全网示意图，网绳的结构为正方格形，O 、a 、b 、c 、d …等为网绳的结点．安全网水平张紧后，若质量为m 的运动员从高处落下，并恰好落在O 点上．该处下凹至最低点时，网绳dOe 、bOg 均成120°向上的张角，如图乙所示，此时O 点受到的向下的冲击力大小为F ，则这时O 点周围每根网绳承受的力的大小为( )A ．FB ．F2C ．F ＋mgD ．F ＋mg210．在第十一届全运会男子举重56公斤级比赛中，龙清泉以302公斤的总成绩获得冠军，并以169公斤超该级别挺举世界纪录．设龙清泉所举杠铃的总重为G ，杠铃平衡时每只手臂与竖直线所成的夹角为30°，则他每只手臂承受的张力为( )A ．G 2B ．33GC ．3G 2D ．G11．(2009浙江)如图所示，质量为m 的等边三棱柱静止在水平放置的斜面上．已知三棱柱与斜面之间的动摩擦因数为μ，斜面的倾角为30°，则斜面对三棱柱的支持力与摩擦力的大小分别为( )A ．32mg 和12mg B ．12mg 和32mg C ．12mg 和12mg D ．32mg 和32mg12．用三根轻绳将质量为m 的物块悬挂在空中，如图所示．已知ac 和bc 与竖直方向的夹角分别为030和060，则ac 绳和bc 绳中的拉力分别为( )A ．31,22mg mg B ．13,22mg mgC ．31,42mg mg D ．13,24mg mg13．如图所示，水平细杆上套一环A，环A与球B间用一轻绳相连，质量分别为m A、m B，由于B球受到风力作用，环A与球B一起向右匀速运动．已知细绳与竖直方向的夹角为θ．则下列说法中正确的是()A．风力增大时，轻质绳对球B的拉力保持不变B．球B受到的风力F大小等于m B g tan θC．杆对环A的支持力随着风力的增加而增加D．环A与水平细杆间的动摩擦因数为m Bm A＋m B 14．(2011海南)如图，墙上有两个钉子a和b，它们的连线与水平方向的夹角为45°，两者的高度差为l．一条不可伸长的轻质细绳一端固定于a点，另一端跨过光滑钉子b悬挂一质量为m1的重物．在绳上距a端l/2的c点有一固定绳圈．若绳圈上悬挂质量为m2的钩码，平衡后绳的ac段正好水平，则重物和钩码的质量比m1m2为() A． 5 B．2C．52D． 22.4 共点力作用下物体的平衡要点一 处理平衡问题常用的几种方法1．力的合成法物体在三个共点力的作用下处于平衡状态，则任意两个力的合力一定与第三个力大小相等、方向相反；“力的合成法”是解决三力平衡问题的基本方法． 2．正交分解法物体受到三个或三个以上力的作用时，常用正交分解法列平衡方程求解：F x合＝0，F y 合＝0．为方便计算，建立直角坐标系时以尽可能多的力落在坐标轴上为原则． 3．三角形法对受三力作用而平衡的物体，将力的矢量平移使三力组成一个首尾依次相接的封闭三角形，进而处理物体平衡问题的方法叫三角形法；三角形法在处理动态平衡问题时方便、直观，容易判断． 4．对称法研究对象所受力若具有对称性，则求解时可把较复杂的运算转化为较简单的运算，或者将复杂的图形转化为直观而简单的图形．所以在分析问题时，首先应明确物体受力是否具有对称性．5．共点力作用下物体平衡的一般解题思路：例1．如图所示，在倾角为α的斜面上，放一质量为m 的小球，小球被竖直的木板挡住，不计摩擦，则球对挡板的压力是()A ．mg cos αB ．mg tan αC ．mgcos α D ．mg跟踪训练1．[双选]如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔，质量为m 的小球套在圆环上，一根细线的下端系着小球，上端穿过小孔用力F 拉住，绳与竖直方向夹角为θ，小球处于静止状态．设小球受支持力为F N ，则下列关系正确的是()A ．F ＝2mgcos θB ．F ＝mgcos θC ．F N ＝2mgD ．F N ＝mg例2．(2009海南)两刚性球a 和b 的质量分别为m a 和m b 、直径分别为d a 和d b (d a >d b )．将a 、b 球依次放入一竖直放置、内直径为d (d a <d <d a ＋d b )的平底圆筒内，如图所示．设a 、b 两球静止时对圆筒侧面的压力大小分别为F 1和F 2，筒底所受的压力大小为F ．已知重力加速度大小为g ．若所有接触面都是光滑的，则()A ．F ＝(m a ＋m b )g ，F 1＝F 2B ．F ＝(m a ＋m b )g ，F 1≠F 2C ．m a g <F <(m a ＋m b )g ，F 1＝F 2D ．m a g <F <(m a ＋m b )g ，F 1≠F 2跟踪训练2．(2010山东) [双选]如图所示，质量分别为m 1、m 2的两个物体通过轻弹簧连接，在力F 的作用下一起沿水平方向做匀速直线运动(m 1在地面上，m 2在空中)，力F 与水平方向成θ角．则m 1所受支持力F N 和摩擦力F F 正确的是()A ．F N ＝m 1g ＋m 2g －F sin θB ．F N ＝m 1g ＋m 2g －F cos θC ．F F ＝F cos θD ．F F ＝F sin θ要点二 动态平衡问题例3．如图所示，两根等长的绳子AB 和BC 吊一重物静止，两根绳子与水平方向夹角均为60°．现保持绳子AB 与水平方向的夹角不变，绳子BC 逐渐缓慢地变化到沿水平方向，在这一过程中，绳子BC 的拉力变化情况是()。

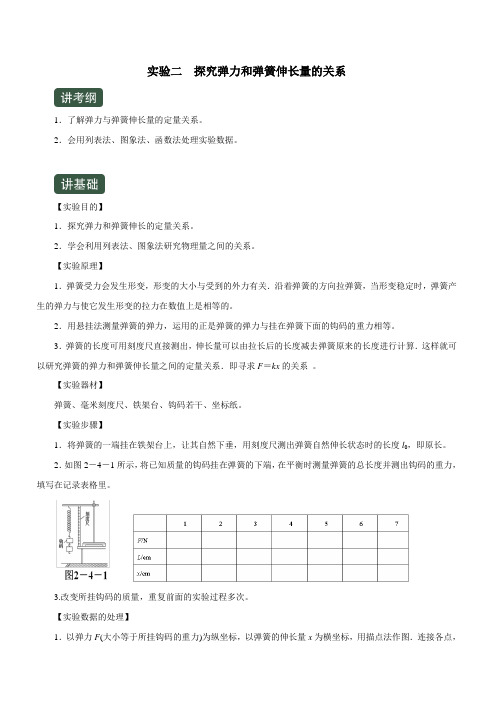

实验二探究弹力和弹簧伸长量的关系1．了解弹力与弹簧伸长量的定量关系。

2．会用列表法、图象法、函数法处理实验数据。

【实验目的】1．探究弹力和弹簧伸长的定量关系。

2．学会利用列表法、图象法研究物理量之间的关系。

【实验原理】1．弹簧受力会发生形变，形变的大小与受到的外力有关．沿着弹簧的方向拉弹簧，当形变稳定时，弹簧产生的弹力与使它发生形变的拉力在数值上是相等的。

2．用悬挂法测量弹簧的弹力，运用的正是弹簧的弹力与挂在弹簧下面的钩码的重力相等。

3．弹簧的长度可用刻度尺直接测出，伸长量可以由拉长后的长度减去弹簧原来的长度进行计算．这样就可以研究弹簧的弹力和弹簧伸长量之间的定量关系．即寻求F＝kx的关系。

【实验器材】弹簧、毫米刻度尺、铁架台、钩码若干、坐标纸。

【实验步骤】1．将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度l0，即原长。

2．如图2－4－1所示，将已知质量的钩码挂在弹簧的下端，在平衡时测量弹簧的总长度并测出钩码的重力，填写在记录表格里。

3.改变所挂钩码的质量，重复前面的实验过程多次。

【实验数据的处理】1．以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图．连接各点，得出弹力F随弹簧伸长量x变化的图线。

2．以弹簧的伸长量为自变量，写出曲线所代表的函数．首先尝试一次函数，如果不行则考虑二次函数。

3．得出弹力和弹簧伸长之间的定量关系，解释函数表达式中常数的物理意义。

【实验误差的来源】1．弹簧长度的测量误差。

2．描点画线的作图误差。

【注意事项】1．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度．要注意观察，适可而止。

2．每次所挂钩码的质量差尽量大一些，从而使坐标上描的点尽可能稀，这样作出的图线更精确。

3．测弹簧长度时，一定要在弹簧竖直悬挂且处于平衡状态时测量，以免增大误差。

4．描点画线时，所描的点不一定都落在一条曲线上，但应注意一定要使各点均匀分布在曲线的两侧．5．记录数据时要注意弹力及弹簧伸长量的对应关系及单位。

2019届高三物理一轮复习跟踪演练强化提升实验二探究弹力和弹簧伸长的关系【基础题组】1.(1)在“探究弹力和弹簧伸长的关系”的实验中,以下说法正确的是( )A.弹簧被拉伸时,所挂钩码越多,误差越小B.用悬挂钩码的方法给弹簧施加拉力,应保证弹簧位于竖直位置且处于平衡状态C.用直尺测得弹簧的长度即为弹簧的伸长量D.用几个不同的弹簧,分别测出几组拉力与伸长量,得出拉力与伸长量之比相等(2)某同学做“探究弹力和弹簧伸长的关系”的实验,他先把弹簧平放在桌面上使其自然伸长,用直尺测出弹簧的原长L0,再把弹簧竖直悬挂起来,挂上钩码后测出弹簧伸长后的长度L,把L-L0作为弹簧的伸长量x,这样操作,由于弹簧自身重力的影响,最后画出的图线可能是下列选项中的( )【解析】(1)实验中应以所研究的一根弹簧为实验对象,在弹性限度内通过增减钩码的数目来改变对弹簧的拉力,以探究弹力与弹簧伸长的关系,并且拉力和重力平衡。

(2)由于考虑弹簧自身重力的影响,当不挂钩码时,弹簧的伸长量x>0,所以选C。

答案:(1)B (2)C2.用如图所示的装置测定弹簧的劲度系数,被测弹簧一端固定于A点,另一端B用细绳绕过定滑轮挂钩码,旁边竖直固定一最小刻度为mm的刻度尺,当挂两个钩码时,绳上一定点P对应刻度如图乙中ab虚线所示,再增加一个钩码后,P点对应刻度如图乙中cd虚线所示,已知每个钩码质量为50g,重力加速度g=9.8m/s2,则被测弹簧的劲度系数为________________N/m。

挂三个钩码时弹簧的形变量为______________cm。

【解析】由图可知,当钩码增加1个时,弹力增大mg,弹簧的长度伸长量增加0.70cm,则由平衡关系可知,mg=kx,解得劲度系数k==70N/m;对3个钩码由3mg=kx1解得x1=2.10cm。

答案:70 2.103.(2017·南岸区模拟)某同学在“探究弹力和弹簧伸长量的关系”时,将轻质弹簧竖直悬挂,弹簧下端挂一个小盘,在小盘中增添砝码,改变弹簧的弹力,通过旁边竖直放置的刻度尺可以读出弹簧末端指针的位置x,实验得到了弹簧指针位置x与小盘中砝码质量m的图象如图乙所示,g取10m/s2。

人教版物理必修1第二章实验二：探究弹力和弹簧伸长的关系一、实验探究题。

1. 某同学做“探究弹力和弹簧伸长量的关系”的实验．（1）图甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73cm；图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量Δl为________cm；（2）本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是________．（填选项前的字母）A.逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重B.随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重（3）图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关系图线，图线的AB段明显偏离直线OA，造成这种现象的主要原因是________．2.某同学用如图所示的装置做“探究弹力和弹簧伸长量的关系”的实验．他先读出不挂钩码时弹簧下端指针所指刻度尺的刻度，然后在弹簧下端挂上钩码，并逐个增加钩码，分别记录指针所指刻度尺的刻度，所得数据列表如下：（1）当在弹簧下端挂上3个钩码时，指针所示位置如图所示，请将上表补充完整．（2）已知实验所用单个钩码质量为100g，当地重力加速度为9.8m/s2，则该弹簧的劲度系数为________N/m．（结果保留3位有效数字）3. 如图（a），一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针．现要测量图（a）中弹簧的劲度系数，当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950cm；当托盘内放有质量为0.100kg的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图（b）所示，其读数为________cm．当地的重力加速度大小为9.80m/s2，此弹簧的劲度系数为________N/m（保留3位有效数字）．4. 某同学为研究橡皮筋伸长与所受拉力的关系，做了如图下实验：①如图1所示，将白纸固定在制图板上，橡皮筋一端固定在O点，另一端A系一小段轻绳（带绳结）；将制图板竖直固定在铁架台上．②将质量为m=100g的钩码挂在绳结上，静止时描下橡皮筋下端点的位置A0；用水平力拉A点，使A点在新的位置静止，描下此时橡皮筋下端点的位置A1；逐步增大水平力，重复5次……③取下制图板，量出A1、A2、……各点到O的距离l1、l2、……；量出各次橡皮筋与OA0之间的夹角α1、α2……−l的图像如图2．④在坐标纸上做出1cosα完成下列填空：（1）已知重力加速度为g，当橡皮筋与OA0间的夹角为α时，橡皮筋所受的拉力大小为________（用g、m、α表示）．（2）取g=10m/s2，由图可得橡皮筋的劲度系数k=________N/m，橡皮筋的原长l0=________m．5. 某物理小组对轻弹簧的弹性势能进行探究，实验装置如图(a)所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接，向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能．（1）试验中涉及到下列操作步骤：①把纸带向左拉直②松手释放物块③接通打点计时器电源④向左推动物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是________（填入代表步骤的标号）．（2）图(b)中M和L纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50Hz，由M纸带所给的数据，可求出该纸带对应的试验中物块脱离弹簧时的速度为________m/s．比较两纸带可知，________（填“M”或“L”）纸带对应的试验中弹簧被压缩后的弹性势能大．6. 某同学利用下述装置对轻质弹簧的弹性势能进行探究：一轻质弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一小球接触而不固连，弹簧处于原长时，小球恰好在桌面边缘，如下图所示．向左推小球，使弹黄压缩一段距离后由静止释放，小球离开桌面后落到水平地面．通过测量和计算，可求得弹簧被压缩后的弹性势能．回答下列问题：（1）本实验中可认为，弹簧被压缩后的弹性势能E p与小球抛出时的动能E k相等．已知重力加速度大小为g．为求得E k，至少需要测量下列物理量中的（）A.小球的质量mB.小球抛出点到落地点的水平距离sC.桌面到地面的高度ℎD.弹簧的压缩量ΔxE.弹簧原长l0（2）用所选取的测量量和已知量表示E k，得E k=________．（3）下图中的直线是实验测量得到的s−Δx图线．从理论上可推出，如果ℎ不变，m增加，s−Δx图线的斜率会________（填“增大”、“减小”或“不变”）；如果m不变，ℎ增加，s−Δx图线的斜率会________（填“增大”、“减小”或“不变”）．由图中给出的直线关系和E k的表达式可知，E p与Δx的________次方成正比．7. 用如图所示的装置测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O点；在O点右侧的B、C位置各安装一个光电门，计时器（图中未画出）与两个光电门相连．先用米尺测得B、C两点间距离s，再用带有遮光片的滑块压缩弹簧到某位置A，静止释放，计时器显示遮光片从B到C所用的时间t，用米尺测量A、O之间的距离x．（1）计算滑块离开弹簧时速度大小的表达式是________．（2）为求出弹簧的弹性势能，还需要测量________．A.弹簧原长B.当地重力加速度C.滑块（含遮光片）的质量（3）增大A、O之间的距离x，计时器显示时间t将________．A.增大B.减小C.不变参考答案与试题解析人教版物理必修1第二章实验二：探究弹力和弹簧伸长的关系一、实验探究题。

实验二探究弹力和弹簧伸长的关系1．实验原理弹簧受到拉力作用会伸长，平衡时弹簧产生的弹力和外力大小相等；弹簧的伸长量越大，弹力也就越大．2．实验器材铁架台、弹簧、钩码、刻度尺、坐标纸．3．实验步骤(1)安装实验仪器(如图1所示)．图1(2)测量弹簧的伸长量(或总长)及所受的拉力(或所挂钩码的质量)，列表作出记录，要尽可能多测几组数据．(3)根据所测数据在坐标纸上描点，以力为纵坐标，以弹簧的伸长量为横坐标．(4)按照在图中所绘点的分布与走向，尝试作出一条平滑的曲线(包括直线)，所画的点不一定正好在这条曲线上，但要注意使曲线两侧的点数大致相同．(5)以弹簧的伸长量为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行再考虑二次函数．1．数据处理(1)列表法将测得的F、x填入设计好的表格中，可以发现弹力F与弹簧伸长量x的比值在误差允许范围内是相等的．(2)图象法以弹簧伸长量x 为横坐标，弹力F 为纵坐标，描出F 、x 各组数据相应的点，作出的拟合曲线是一条过坐标原点的直线． (3)函数法弹力F 与弹簧伸长量x 满足F ＝kx 的关系． 2．注意事项(1)不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免弹簧被过分拉伸，超过弹簧的弹性限度．(2)尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据．(3)观察所描点的走向：本实验是探究性实验，实验前并不知道其规律，所以描点以后所作的曲线是试探性的，只是在分析了点的分布和走向以后才决定用直线来连接这些点． (4)统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位． 3．误差分析(1)钩码标值不准确、弹簧长度测量不准确带来误差． (2)画图时描点及连线不准确也会带来误差．命题点一 教材原型实验处理实验数据的方法1．列表分析法：分析列表中弹簧拉力F 与对应弹簧的形变量Δx 的关系，可以先考虑F 和Δx 的乘积，再考虑F 和Δx 的比值，也可以考虑F 和(Δx )2的关系或F 和Δx 的关系等，结论：F Δx 为常数．2．图象分析法：作出F －Δx 图象，如图2所示．此图象是过坐标原点的一条直线，即F 和Δx 成正比关系．图2作图的规则：(1)要在坐标轴上标明轴名、单位，恰当地选取纵轴、横轴的标度，并根据数据特点正确确定坐标起点，使所作出的图象几乎占满整个坐标图纸．若弹簧原长较长，则横坐标起点可以不从零开始选择．(2)作图线时，尽可能使直线通过较多坐标描点，不在直线上的点也要尽可能对称分布在直线的两侧(若有个别点偏离太远，则是因偶然误差太大所致，应舍去)．(3)要注意坐标轴代表的物理量的意义，注意分析图象的斜率、截距的意义．例1某同学做“探究弹力和弹簧伸长量的关系”的实验．(1)图3甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73 cm；图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量Δl为________cm；图3(2)本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是________．(填选项前的字母)A．逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重B．随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重(3)图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关系图线，图线的AB段明显偏离直线OA，造成这种现象的主要原因是____________________________．答案(1)6.93(2)A(3)钩码重力超过弹簧弹力范围解析(1)由题图乙知，读数为14.66 cm，所以弹簧伸长量为(14.66－7.73) cm＝6.93 cm；(2)若随意增减钩码，会使作图不方便，有可能会超出弹簧形变范围，所以应逐一增挂钩码，选项A正确；(3)由题图丙知AB段伸长量与弹力不成线性关系，是因为钩码重力超过弹簧弹力范围．变式1(2018·四川省攀枝花市一模)某同学用如图4所示的装置做“探究弹力和弹簧伸长量的关系”的实验．他先读出不挂钩码时弹簧下端指针所指刻度尺的刻度，然后在弹簧下端挂上钩码，并逐个增加钩码，分别记录指针所指刻度尺的刻度，所得数据列表如下：图4(1)(2)已知实验所用单个钩码质量为100 g ，当地重力加速度为9.8 m /s 2，则该弹簧的劲度系数为________ N/m.(结果保留3位有效数字) 答案 (1)13.00 (2)73.4解析 (1)因为刻度尺的分度值为1 mm ，故需要估读到0.1 mm ，所以刻度尺的读数为130.0 mm ＝13.00 cm(2)根据胡克定律可得k ＝F Δx ＝0.4×9.80.143 4－0.090 0N /m ≈73.4 N/m.命题点二 创新实验——器材与方法的创新本实验一般是在教材实验原理的基础上设计新情景进行考查，因此，要在教材实验的基础上注重迁移创新能力的培养，善于用教材中实验的原理、方法和技巧处理新问题.重物的重力作为弹簧的拉力，存在弹簧自重的影响→弹簧水平使用，重物的重力作为弹簧的拉力，消除了弹簧自重的图象→由传感器和计算机输入数据直例2 (2018·全国卷Ⅰ·22)如图5(a)，一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针．图5现要测量图(a)中弹簧的劲度系数．当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950 cm ；当托盘内放有质量为0.100 kg 的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图(b)所示，其读数为________cm.当地的重力加速度大小为9.80 m /s 2，此弹簧的劲度系数为________N/m(保留3位有效数字)． 答案 3.775 53.7解析 标尺的游标为20分度，精确度为0.05 mm ，游标的第15个刻度与主尺刻度对齐，则读数为37 mm ＋15×0.05 mm ＝37.75 mm ＝3.775 cm.放入砝码后，弹簧伸长的长度x ＝(3.775－1.950) cm ＝1.825 cm ， 由胡克定律知，mg ＝kx ，所以劲度系数k ＝mg x ＝0.100×9.801.825×10－2N /m ≈53.7 N/m.变式2 (2018·四川省第二次“联测促改”)某同学为研究橡皮筋伸长与所受拉力的关系，做了如下实验：图6①如图6所示，将白纸固定在制图板上，橡皮筋一端固定在O 点，另一端A 系一小段轻绳(带绳结)；将制图板竖直固定在铁架台上．②将质量为m ＝100 g 的钩码挂在绳结上，静止时描下橡皮筋下端点的位置A 0；用水平力拉A 点，使A 点在新的位置静止，描下此时橡皮筋下端点的位置A 1；逐步增大水平力，重复5次…… ③取下制图板，量出A 1、A 2、……各点到O 的距离l 1、l 2、……；量出各次橡皮筋与OA 0之间的夹角α1、α2……④在坐标纸上做出1cos α－l 的图象如图7.图7完成下列填空：(1)已知重力加速度为g，当橡皮筋与OA0间的夹角为α时，橡皮筋所受的拉力大小为________(用g、m、α表示)．(2)取g＝10 m/s2，由图可得橡皮筋的劲度系数k＝________ N/m，橡皮筋的原长l0＝________ m.答案(1)mgcos α(2)1000.21解析(1)橡皮筋拉力沿竖直方向的分力大小等于钩码重力，F cos α＝mg，F＝mgcos α；(2)根据胡克定律，F＝k(l－l0)，F＝mgcos α，联立解得：1cos α＝kmg l－kl0mg，斜率为1.6－1(22.6－22.0)×10－2＝kmg＝k0.1×10，解得k＝100 N/m；由题图可知，橡皮筋的原长l0＝0.21 m．命题点三拓展实验——探究弹簧的弹性势能例3(2016·全国卷Ⅱ·22)某物理小组对轻弹簧的弹性势能进行探究，实验装置如图8所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接．向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能．图8(1)实验中涉及到下列操作步骤：①把纸带向左拉直②松手释放物块③接通打点计时器电源④向左推物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是________(填入代表步骤的序号)．(2)图9中M 和L 纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50 Hz.由M 纸带所给的数据，可求出在该纸带对应的实验中物块脱离弹簧时的速度为________m/s.比较两纸带可知，________(填“M ”或“L ”)纸带对应的实验中弹簧被压缩后的弹性势能大．图9答案 (1)④①③② (2)1.29 M解析 (1)根据该实验操作过程，正确步骤应为④①③②.(2)物块脱离弹簧时速度最大，v ＝Δx Δt ＝2.58×10－20.02 m /s ＝1.29 m/s ；由动能定理ΔE k ＝12m v 2，据纸带中打点的疏密知M 纸带获得的最大速度较大，对应的实验中弹簧被压缩后的弹性势能较大．变式3 某同学利用下述装置对轻质弹簧的弹性势能进行探究：一轻质弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一小球接触而不固连．弹簧处于原长时，小球恰好在桌面边缘，如图10所示．向左推小球，使弹簧压缩一段距离后由静止释放，小球离开桌面后落到水平地面．通过测量和计算，可求得弹簧被压缩后的弹性势能．图10回答下列问题：(1)本实验中可认为，弹簧被压缩后的弹性势能E p 与小球抛出时的动能E k 相等．已知重力加速度大小为g .为求得E k ，至少需要测量下列物理量中的________(填选项前的字母)． A ．小球的质量mB ．小球抛出点到落地点的水平距离sC ．桌面到地面的高度hD ．弹簧的压缩量ΔxE ．弹簧原长l 0(2)用所选取的测量量和已知量表示E k ，得E k ＝______________.(3)图11中的直线是实验测量得到的s －Δx 图线．从理论上可推出，如果h 不变，m 增加，s－Δx 图线的斜率会________(填“增大”“减小”或“不变”)；如果m 不变，h 增加，s －Δx 图线的斜率会______(填“增大”“减小”或“不变”)．由图中给出的直线关系和E k 的表达式可知，E p 与Δx 的__________次方成正比．图11答案 (1)ABC (2)mgs 24h(3)减小 增大 二解析 (1)小球离开桌面后做平抛运动，设桌面到地面的高度为h ，小球抛出点到落地点的水平距离为s ，则有h ＝12gt 2，s ＝v 0t ，解得v 0＝st＝sg2h所以E k ＝12m v 02＝mgs 24h. 由此可知需要测量的量有m 、s 、h ，故选A 、B 、C. (2)由(1)的解析知E k ＝mgs 24h.(3)在Δx 相同的情形下，弹簧的弹性势能相同，由E p ＝12m v 02可知：①在m 增加时，速度v 0减小，因而h 不变时s 减小，故s －Δx 图线的斜率减小．②m 不变时，v 0不变，h 增加时，时间变长，s 变大，故s －Δx 图线的斜率增大． 由s －Δx 图象可知，s 正比于Δx ，即s ＝k Δx .则E p ＝12m v 02＝mgs 24h ＝mgk 24hΔx 2＝k ′Δx 2 所以E p 与Δx 的二次方成正比．变式4 (2016·四川理综·8Ⅰ)用如图12所示的装置测量弹簧的弹性势能．将弹簧放置在水平气垫导轨上，左端固定，右端在O 点；在O 点右侧的B 、C 位置各安装一个光电门，计时器(图中未画出)与两个光电门相连．先用米尺测得B 、C 两点间距离s ，再用带有遮光片的滑块压缩弹簧到某位置A ，静止释放，计时器显示遮光片从B 到C 所用的时间t ，用米尺测量A 、O 之间的距离x .图12(1)计算滑块离开弹簧时速度大小的表达式是________． (2)为求出弹簧的弹性势能，还需要测量________． A ．弹簧原长B ．当地重力加速度C ．滑块(含遮光片)的质量(3)增大A 、O 之间的距离x ，计时器显示时间t 将________． A ．增大 B ．减小 C ．不变 答案 (1)v ＝st(2)C (3)B解析 (1)滑块离开弹簧后做匀速直线运动，v ＝st.(2)根据功能关系可得，E p ＝12m v 2，则还需要测量滑块(含遮光片)的质量，选项C 正确．(3)增大A 、O 之间的距离x ，弹簧的弹性势能增大，滑块离开弹簧后的速度增大，从B 到C 的时间t 将减小，选项B 正确．。
