离相封闭母线安装（Q/SEPC技4.4.19-2013）一、工程概述印度GMR电厂4x350MW 封闭母线由国核电力规划设计研究院设计，山东达驰阿尔发生产。
从发电机出线套管至发电机出口断路器及其主变低压侧采用全连式离相主封闭母线连接，主母线为￠1050x8 ，额定电压20KV 电流15000A 长度45米；励磁分支母线￠700x5 额定电流2000A 长度16米，厂变分支母线长度为39米，公用变分支母线长度为25米二、编制依据2.1 设计院及其厂家图纸2.2 本工程施工组织总设计、施工组织专业设计（电气专业）2.3《电力建设安全施工管理规》1995.11.062.4《电力建设安全工作规程（火力发电厂部分）》DL 5009.1-922.5《火电施工质量检验及评定标准（电气装置）》1984.122.6《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-922.7《电气装置安装工程母线装置施工及验收规范》GBJ149-902.8《电气装置安装工程电气设备交接试验标准》GBJ50150-912.9厂家安装、使用、维护说明书三、施工准备1：设计院及其厂家图纸，产品装箱单，出厂实验报告，安装手册准备齐全；所有施工人员必须熟悉封闭母线安装图纸及其封闭母线安装工艺标准。
2：机械，工具材料的准备：四、主要施工方案1：在开工前期，班组技术人员熟悉设计图纸，查阅厂家资料，核对其它专业相关图纸，切实搞好图纸的专业会审、系统会审工作，以便尽早发现问题，尽早解决。
根据会审完的图纸制定详细的、有针对性的作业指导措施，并组织施工人员进行认真的学习。
2:为保证工程的安装质量，保证人身及设备的安全，编制出专业性的作业指导书，进行安全技术交底。
组织班组相关人员进行学习和领会。
加强施工工艺、安装技术、《规范、验标》、安全制度、合同以及公司文件等方面的学习，制定的施工计划和施工措施加以落实，加强职工技能的培训工作，努力提高班组职工的技术水平和安全意识，增强班组的凝聚力、向心力。

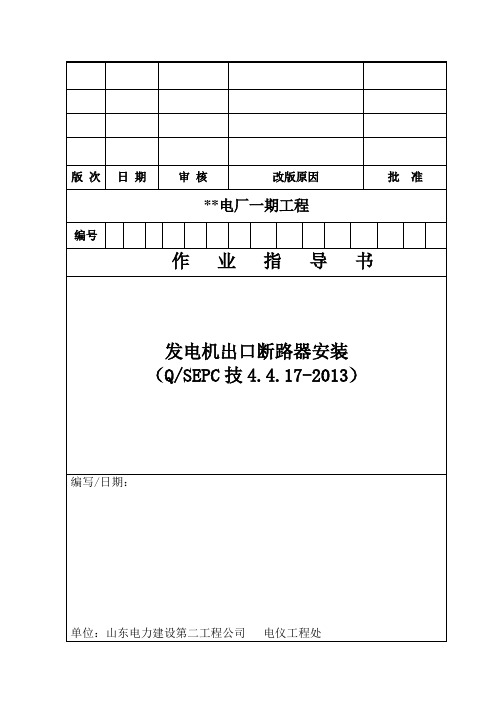

一、工程概述GMR项目发电机出线断路器由ABB生产，其型号为：HEC7/8，三相分箱HEC7/8型发电机断路器系统适用于核电、火电和水电等各种类大型电厂。
它的SF6技术具有世界最高性能，短路电流最高可达 210 kA。
特别适合电厂的更新改造和技术改进项目。
三相分箱封闭系统包括断路器和隔离开关，同操作装置、监控设备安装在一个支架上。
可提供的附加元件有：接地开关、启动开关、电流互感器或电压互感器、冲击电容器、避雷器，并且可将所有元件整合配置到各相封闭外壳内。
可根据需要选择相间距以适应电厂不同的母线间隔距离。
二、编制依据1：施工图纸，断路器厂家安装说明书及技术资料2：《电业安全工作规程》【发电厂和变电所电气部分】DL408-913：《电力建设安全工作规程》【变电所部分】DL5009.3-19974：《电气装置安装工程高压电气施工及验收规范》GBJ147-19905：《电气装置安装工程质量检验及评定规程》:DL/T5161.1-5161.17-2002二、施工准备1 技术准备：参加施工的人员必须先熟悉断路器有关资料及产品安装使用说明书，由技术人员进行技术培训，质检员组织考试，成绩合格后方可上岗。
安全技术交底签证。
2：成立断路器安装小组，技术员、质检员、施工负责人各1名、熟练技工3人，辅助工2人。
3：工器具的准备如下：三、施工方案1：所有施工人员认真学习ABB断路器厂家安装说明书，安全技术交底签字2：设备开箱验收后做好防潮防雨准备，专用工器具整理好放入仓库，准备足够的工器具做好安装之前的准备。
3:用50t汽车吊把断路器缓慢的吊入汽机房6.3米层，利用滚杠，倒链等安全运至指定位置4：就位调整合适后，进行相关充气接线调试试验等工作。
5：工作全部完成后，对设备检查保护，清理现场的边角余料，工器具，文明施工五、施工工艺流程1、施工工艺流程：2、施工工序及其标准要求六、施工注意事项1：施工前技术负责人应向所有参加施工人员进行现场安全、技术措施交底。

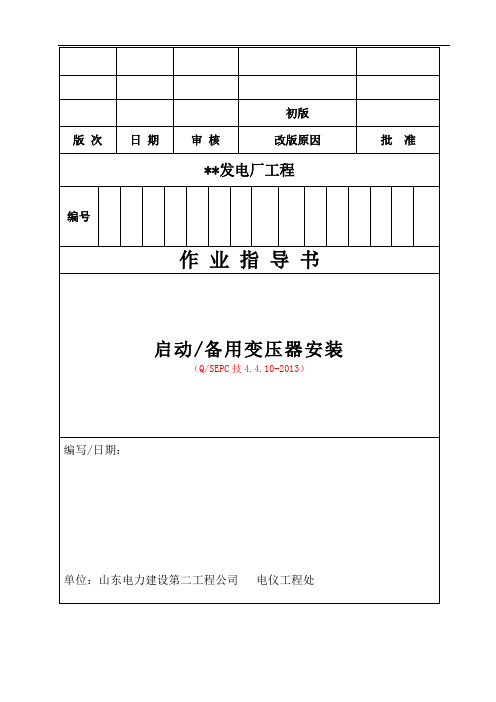

一、工程概述**发电厂工程启动备用油浸式变压器由重庆ABB变压器有限公司生产，共设计主变压器4台（1台作为主变）、高厂变1台及启备变1台，其中启备变型号：**，容量**MVA，变比：**，冷却方式为：ONAN/ODAF，高压侧中性点方式：YN11，采用直接接地,低压侧中心点采取通过高压电缆经电阻柜接地。
主要工作量：施工进度计划二、编制依据1、山西电力设计院施工图纸2、根据厂家图纸和说明书3、《C段专业施工组织设计》4、《电气装置安装工程电缆线路施工及验收规范》GB50168-20065、《电气装置安装工程接地装置施工及验收规范》GB50169-20066、《电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-20027、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20028、《绿色施工导则》建质[2007]233号9、IEEE 665-1995(R2001)发电接地的标准10、IEEE C57.100-1999 液浸式配电和电力变压器的热评定测试程序第17页11、IEEE C57.106-2002 设备用绝缘油的验收和维护指南第34页12、IEEE C57.12.00-2000液浸式配电、电力和调压变压器的一般要求第63页13、IEEE C57.12.90-1999 液浸式配电、电力和调压变压器测试规程第87页14、IEEE C57.129-1999 油浸式HVDC转向变压器的一般技术要求和测试规程第39页。
15、IEEE C57.9301995(R2001)液浸式电力变压器安装指南第46页16、施工人力表:三、施工准备四、主要施工方案1、所有人员必须经过安全及技术培训，熟悉每一道施工工序。
2、变压器就位后应当及时组织对变压器冲撞记录仪的验收及签字，同时每天记录变压器的氮气压力在20KPa。
3、安装前单体试验记录齐全，4、变压器內检隐蔽签证齐全，5、抽真空度符合规范和厂家技术要求，全过程真空注油。

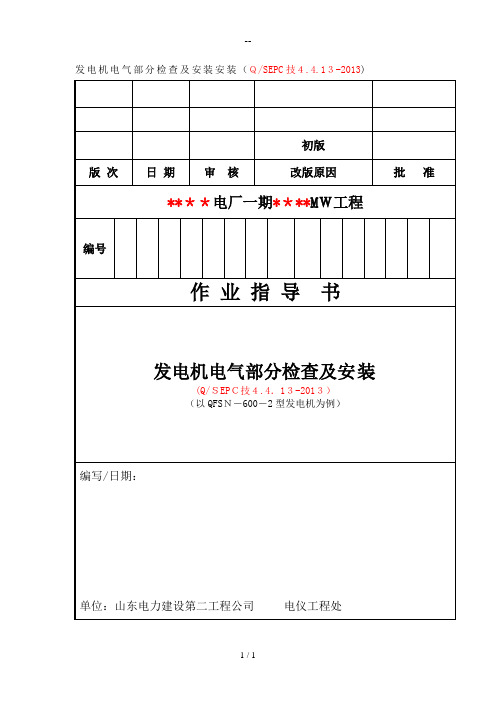

发电机电气部分检查及安装安装（Ｑ/SEPC技４.4.1３-2013)一、工程概述****电厂一期*＊＊*MＷ机组工程汽轮发电机是由哈尔滨电机厂有限责任公司生产的ＱFSN-6６0-２型三相两极同步发电机,由汽轮机直接拖动，其冷却采用“水氢氢”方式,即定子线圈水内冷,转子线圈氢内冷，定子铁芯及端部采用氢气表面冷却。
发电机励磁采用自并励静止励磁系统。
发电机电气部分检查及安装的主要工作内容为:发电机出线盒安装、发电机定转子检查及清理、发电机出线电流互感器安装、发电机中性点安装、励磁刷架安装。
二、编制依据1、＊***电力设计院施工图纸２、《＊＊＊*标段专业施工组织设计》3、《电气装置安装工程旋转电机施工及验收规范》ＧB５0１７0-20０64、《电气装置安装工程质量检验及评定规程》ＤL/Ｔ５1６1.1-－５１61．１7-200２5、《电力建设安全工作规程》(火力发电厂部分)DL50０9.1-20026、《绿色施工导则》建质[2007]2３3号7、厂家出厂技术文件三、施工准备四、主要施工方案１、在定子就位前,应把出线盒放在６.9ｍ层定子出线盒安装位置下。
２、保管期间应定期检查绝缘情况。
检查轴颈、铁芯和集电环不得有锈蚀及损伤。
３、用４只5吨手动葫芦,将出线盒沿机座设计方向挂起，根据导向销方向将出线盒就位，用螺栓将出线盒固定在机座上,用螺栓替代导向销，螺栓紧固力矩满足力矩要求，分阶段从中间向两端对称均匀拧紧。
4、出线套管安装前对其密封性进行检查。
5、发电机引出线的安装应按照图纸要求，对照序号进行安装。
引出线的水管要进行预安装,保证所有水管位置正确后再使用防松螺母进行紧固。
6、发电机定、转子的清扫应使用干燥、干净、无油的压缩空气。
7、发电机的定、转子检查施工时严格按照规范及生产厂家说明要求，对检查的项目逐条记录,并及时鉴证。
8、刷架底座安装时使用垫铁时应与底座焊牢,底座标高误差≤1mm，底座轴向中心线与纵向中心线误差≤1mｍ。
铜陵市富鑫钢铁有限公司1×40MW高温超高压煤气综合利用发电工程发电机电气与引出线安装作业指导书批准：审核：编制：福建省气柜设备安装有限公司年月日目录一、工程概况 (1)二、编制依据和相关文件 (1)三、施工准备及条件 (1)四、施工程序及作业方法 (3)五、作业检查结果验收应达到的质量技术标准 (9)六、作业的环境要求 (10)附：施工危险因素和环境因素辩识及控制对策表附：职业健康安全和环境危险识别及控制措一、作业项目概况1.1 作业内容本工程为铜陵市富鑫钢铁有限公司1×40MW 高温超高压煤气综合利用发电工程,该工程位于铜陵市富鑫钢铁有限公司院内，本工程建设1*140t/h煤气锅炉+1*40MW汽轮机+1*40MW 发电机组及相关设施。
发电机出线小室设置在4.3米发电机小间，励磁盘柜小室设置于4.3米。
发电机主出线经主出线铜排与发电机PT、励磁PT、励磁变盘柜相连接再经由电抗器后用18根ZR-YJV 1*300电力电缆连接至10KV工作段10I01柜。
在电抗器的两端用管型母线连接一台快速开关形成旁路绕过电抗器。
发电机中性点出线经电流互感器连接一台避雷器。
1.2 作业范围1.2.1 作业范围：盘柜基础安装、盘柜安装、母线安装、电缆敷设及接线，手包绝缘。
1.2.2 主要工作量二、编制依据2.1 保定华电电力研究院有限公司设计图纸2.2 《电气装置安装工程质量检验及评定规程》DL/T516.1~17-20022.3 《电气装置安装工程母线装置施工及验收规范》GB50149-20102.4 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-20122.5 《电气装置安装工程高压电器施工及验收规范》GB50147-20122.6 《电气装置安装工程电气设备交接试验施工及验收规范》GB50150-20062.7 《电气装置安装工程电力变流设备施工及验收规范》GB50255-20142.8 《电力工程建设标准强制性条文》2012年版2.9 《电力建设安全工作规范》火力发电厂篇DL 5009.1-20142.10《安全生产法及相关法规》2.11 电气专业施工组织设计2.12 发电机设备厂家相关资料三、施工准备及条件3.1作业人员的资质要求：3.1.1凡参加此项作业的人员均要持上岗证，并经过各级安全教育并考试合格；使用力工要经过相应的技术培训和安全教育并体检合格者，同时鉴定劳务合同。
1 合用范围本作业指导书合用************1号机组工程电机电气与引出线设备安装。
共箱母线、封闭母线、交流励磁母线、直流励磁母线旳安装。
2 编制根据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）2.2《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）500KV架空电力线路施工及验收规范》（GBJ233-90）2.3《110KV~2.4《电气装置安装工程质量检查及评估规程》（DL/T5161.15161.17—）~2.5**电力设计院设计《发电机小室布置及封闭母线安装》（D-0301）2.6**电力设计院设计《高压厂变、起动/备用变低压侧共箱母线安装》（D-0303A）2.7《电力建设安全工作规程》DL5009.1-2.8《电力建设安全工作规程》(火力发电厂部分) （DL-5009.1-92）2.9《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）2.10《电气装置安装工程电力变压器、油禁电抗器、互感器施工及验收规范》（GB148-90）3 工程概况及重要工作量3.1工程概况***电厂一期（2×600MW）1号机组工程旳发电机采用QFSN-600-2-22C型发电机。
发电机旳制造厂为东方电机股份有限企业。
共箱母线、封闭母线、励磁母线均由北京电力设备总厂成套供应。
励磁系统由南京南瑞电气控制企业提供。
3.2重要工作量3.2.1封闭母线导体Φ900×15/外壳Φ1450×10 220.53m/三相导体Φ150×10/外壳Φ700×5 20.52m导体Φ150×10/外壳Φ700×5 72.54m导体Φ150×10/外壳Φ700×5 21.6m导体Φ150×10/外壳Φ700×5 20.98m导体Φ150×10/外壳Φ700×5 4.3m3.2.2共箱母线外壳880×500，10kV 320m3.2.3交流励磁母线导体4（150×10），箱体700×550 19.20m3.2.4直流励磁母线导体4（120×10），箱体700×500 25.07m3.2.5励磁变压器 3×2200MVA，Ud=8%。
19目的：为了保证**电厂二期工程（2×900MW）#6标段发电机安装工程的施工质量，促进工程施工技术水平的提高，确保发电机安装时的安全，保证发电机安全投运。
20适用范围：适用于上海外高桥电厂二期工程（2×900MW）#6标段发电机的电气安装工程。
21编制依据：21.1SIEMENS 施工图纸及安装手册21.2《电力建设安全工作规程》（火力发电厂部分）21.3《火电施工质量检验及评定标准》（电气篇）3.4 《电气装置安装工程旋转电机施工及验收规范》（GB50170—92）3.5 《施工机械性能手册》22工程概况：本工程汽轮发电机为SIEMENS公司与上海汽轮发电机有限公司联合生产，励磁采用交流励磁机—旋转整流器无刷励磁系统，主、副励磁机均为SIEMENS公司制造。
发电机：型号：THDF 125/67额定容量：1000MV A定子接线：YY定子额定电压：27000V±5%定子额电电流：21383A功率因素：0.9额定励磁电压：394V额定励磁电流：5355A冷却方式：水氢氢绝缘等级：F主励磁机：型号：ELR 70/90—30/6—20额定功率：4500kW额定电压：600V额定电流：7500A冷却方式：空冷绝缘等级：F副励磁机：型号：ELP 50/42—30/16额定容量：65kV A额定电压：220V±10%额定电流：195A额定频率：400HZ功率因素：0.6冷却方式：空冷绝缘等级：F23作业准备：23.1图纸、装箱单、出厂试验报告、安装手册准备齐全，所有施工人员必须熟悉发电机安装电气部分图纸及发电机电气安装工艺及标准。
23.2机、工具、材料准备：行车（汽机房）1台行灯变压器220V、500V A 1台行灯12V 40W 4只白布4米白绸布4米变压器油2kg三防雨布2块链条葫芦10t 6只钢丝绳6×37—170—φ17.5（7米）4根钢丝绳6×37—170—φ17.5（0.7米）2根力矩扳手20~100Nm 1把力矩扳手60~300Nm 1把力矩扳手500~2000Nm 1把尼龙绳套（3吨、8米）2根重型套筒扳手1套梅花扳手1套无纽扣工作服6套软底套鞋6双强光手电筒2只木榔头1把鼓风机1台电子枰1台不锈钢剪刀1把防护面罩5付护目镜5付口罩10付橡胶手套10双无水乙醇5瓶塑料桶6个塑料盆3个不锈钢盆3个毛刷子10把23.3劳动力准备：施工负责人：1人技术员：1人安全员：1人质检员：1人安装工：5人起重工：4人起重操作工：2人工具材料设专人保管24开工条件：24.1所有参与施工人员资质证书齐全、有效，并经过详细的技术交底。
目录一、工程概述 (1)二、编制依据 (1)三、施工准备 (2)四、主要施工方案 (3)五、施工工艺流程 (3)六、施工注意事项 (12)七、环境与节能注意事项 (13)八、质量保证措施 (13)九、执行强制性条文 (14)十、施工安全措施 (14)十一、危害辨识、风险分析和预防措施 (16)十二、有关计算 (18)十三、措施性材料目录 (18)十四、附件 (19).一、工程概述国投哈密电厂一期（2×660MW）工程为新建工程，建设地点位于新疆维吾尔族自治区哈密市境内大南湖矿区，设计有500kV配电装置一座，位于电厂的东部，距离主厂房较远，通过进线走廊与主厂房A列外变压器相连。
本措施的适用范围为全厂500kV 电压等级的所有电气设备安装（电抗器及主变压器除外）、软母线安装、管型母线安装等施工，与主变压器的分界点为主变压器的高压侧接线端子，与线路侧的界线为出线构架线路侧挂线点，线路侧耐张绝缘子串及耐张线夹由送变电专业设计施工非本标段范围。
500kV配电装置采用一台半断路器接线，平环式布置，包括#1主变进线、#2主变进线、启备变进线、母线电抗器、#1线出线和#2线出线的间隔串；升压站与A列外变压器连接的进线走廊共使用了6基铁塔，包括4基单回塔和2基双回塔，导线采用2×（LGKK-600）扩径空心导线，每个主变压器设计避雷器1组。
本升压站所设计的两段母线与设备连线为管型硬母线连接，其它为软母线连接。
其中Ⅰ母线、Ⅱ母线为（Ф250/230）铝镁合金管型母线,设备连接为（Ф170/154）铝镁合金管型母线，升压站采用两种架空线，特轻型铝合金导线2×（LGJQT-1400/135），扩径空心导线2×（LGKK-600），制作静触头用型号LGJ-240/55钢芯铝绞线，主管母阻尼线型号：LGJ-630/45钢芯铝绞线，设备管母阻尼线型号：LGJ-300/15钢芯铝绞线。
2.工程（系统和设备）概况及工程量将该作业指导书所涉及的工程项目（系统或设备）概况作一简介，必要时可用简图表达，工程名称、规模。
1.1工程概况(系统和设备)1.2主要参数1.4工期：绝对工日。
3.编制依据3．作业前必须具备的条件和应做的准备条件：是指作业前对技术、人员、机具、设备材料、场地道路和与该作业相关的专业和作业等各方面的要求。
准备：是实施者在正式实施前应做的工作,它包括技术、人员、机具、安全器具、设备材料、场地道路等的准备和与其它系统设备的隔离、防护以及成品保护等。
⑴技术准备它包括技术交底范围、图纸资料准备、人员培训等。
⑵作业人员它是作业准备的主要要素，是指对作业人员的配置及必需的（或法定的）资格 (如检验、试验人员、特殊作业人员等)的要求和作业人员职责分工和权限的具体规定和说明。
⑶作业工机具它是作业准备的主要要素，是指作业应根据工程需要,选定合适的施工机具和仪器仪表,其规格及精度应能满足国家计量传递标准和生产效率、产品质量标准及工艺的要求。
⑷材料和设备施工必须的主材、消耗性材料等和设备的准备和要求⑸安全器具施工必备的安全工器具⑹工序交接说明该作业前其它作业工序应具备的条件、系统隔离和与其它专业的分工等。
例：3.1技术准备3.1.1需要的厂家及设计院图纸会审完毕，会审提出问题已解决。
3.1.2作业指导书编制完毕。
3.1.3制定技术和安全措施，并交底双方签字。
3.2 作业人员配置、人员资格及职责3.3作业工器具（包括配置、等级、精度等）列出施工机具和仪器仪表的规格型号，精度和数量。
3.3.1施工机械、机具3.1.2仪器、仪表3.4材料3.4.1准备好氩弧焊机以及所用的临时电源，并经试验良好。
3.4.2所需安装材料设备及各种消耗性材料全部到货。
(根据现场需要详细列出)3.4.3提前一个月提出备料请单，包括［10槽钢和焊丝，焊丝必须和母线同种材质，由厂家提供型号规格，且必须有检验合格证明。
3.5安全器具安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。
发电机电气与引出线安装一、编制依据1、中南电力设计院关于新疆楚星能源五星热电联产新建工程图纸。
电气图册F06461S-D0401《封闭母线安装图》、F06461S-D0402《发电机出口小间安装图》、F06461S-D0403《交直流励磁母线安装图》、中国能源建设集团镇江华东电力设备制造厂图纸资料.3、GB50149—2010《电气装置安装工程母线装置施工及验收规范》4、GB50150-2006《电气装置安装工程电气设备交接试验标准》5、DL/T 5161.7-2002《电气装置安装工程旋转电机施工及验收规范》6、GB150170—2006《电气装置安装旋转电机施工及验收规范》7、DL/T754-2001《铝母线焊接技术规程》8、设备厂家（哈尔滨电机厂有限责任公司)资料及安装使用说明书9、《职业安全卫生与环境管理规程》10、《工程建设标准强制性条文》电力工程部分—2006版；11、湖北省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编（2008版)；12、电力建设安全工作规程（DL5009.1—2002）二、施工内容新疆楚星能源五星热电联产新建项目发电机电气与引出线安装1、发电机定子检查、转子检查及通风实验。
2、发电机出线及CT安装。
3、发电机出线绝缘包扎。
4、发电机离相母线及交直流励磁母线安装.5、中性点盘柜、电压互感器及避雷器柜安装、励磁变、励磁盘柜的安装。
发电机与主变压器之间的全连式离相封闭母线，中性点柜、电压互感器及避雷器柜布置在发电机小间，励磁变由主回路封闭母线T接布置在发电机小间。
发电机封闭母线由主厂房4m平台引出汽机房后与主变压器低压侧套管连接；厂用分支离相封闭母线在主厂房外由发电机封闭母线T接引入高压厂用变压器高压侧套管，起/备变低压侧共箱母线引入汽机房,接入6KV厂用配电装置进线柜;高厂变压器低压侧封闭母线经电缆转接柜引入主厂房，接入6KV厂用配电装置进线柜。
励磁变与励磁交流输入柜之间采用交流共箱封闭母线连接，励磁直流输出柜与发电机转子集电环之间采用直流共箱封闭母线连接。
14.发电机引出线手包绝缘施工（Q/SEPC技4.4.14-2013）初版版次日期审核改版原因批准新疆农六师煤电有限公司2×1100MW超超临界空冷机组工程编号作业指导书发电机引出线手包绝缘施工（Q/SEPC技4.4.14-2013）编写/日期：单位：山东电力建设第二工程公司电仪工程处一、工程概述1、工程概况新疆农六师煤电有限公司2×1100MW 超超临界空冷机组工程发电机采用的是东方电机股份有限公司生产的QFSN-1000-2-27型隐极式、二极、三相同步发电机，发电机采用水氢氢冷却方式，配有一套氢油水控制系统。
定子线圈（包括定子引线、过渡引线和出线）水内冷，转子线圈氢内冷，定子铁芯及端部结构件氢气表面冷却，机座内部的氢气由装于转子两端的轴流式风扇驱动，在机内密闭循环；集电环空气冷却，集电环及电刷空气冷却，两集电环间设有离心式风扇。
发电机采用静止可控硅、机端变自励方式励磁。
发电机主要参数：型号： QFSN-1000-2-27型。
额定容量： 1220MVA额定功率： 1100MW额定功率因数： 0.9(滞后)额定电压： 27kV额定电流： 26135A额定转速： 3000r/min额定频率： 50Hz绝缘等级： F(B级温升)直轴超瞬变电抗(饱和值)X″d： 18%冷却方式：水氢氢定子绕组连接方式： YY定子绕组出线端子： 62、施工范围1、定子引线与引出线之间柔性连接部分的绝缘处理2、引出线与瓷套端子连接处的绝缘处理3、主要工程量本措施施工主要工程量包括包绝缘施工材料清点、引出线设备检查，发电机出线罩内6个出线端子绝缘包扎。
二、编制依据1、东方电机股份有限公司厂家资料2、《火电施工安装工程旋转电机施工及验收规范》GB50170-20063、《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-20024、《火力发电机组施工创优工艺质量手册》5、火力发电工程建设标准强制性条文执行表格（电气部分2009版）6、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002三、施工准备序号名称规格型号单位数量一工器具1 专用工作服套 62 行灯变压器台 13 行灯12V 个 34 排风扇个 25 塑料桶个 26 乳胶手套双127 防毒面具只 68 锯弓把 19 锉刀粗细齿把 110 世达组合工具48件套套 1二劳动力组织1 班组长持证上岗名 12 主作业持证上岗名 23 辅作业持证上岗名 24 架子工持证上岗名 3三施工电源1 漏电保护移动电源盘XH-B209-100m 个 2四、主要施工方案1、发电机定子就位前，出线盒应先放在8.6m 层发电机定子出线盒安装位置下面，定子就位后进行出线盒吊装及密封焊。
2、出线盒吊装就位完后，进行手包绝缘前的准备工作，根据机务、电科院进度安排进行定子过渡引线连接，经验收合格后，清理出线盒卫生，发电机引出线手包绝缘包扎由厂家指导施工。
五、施工工艺流程工艺流程要求与标准 一、绝缘包扎前检查①检查定子绕组水路的严密性试验应合格；②检查引出线紧固件完好并符合厂家要求，硬连接部分用止动垫圈处理，螺栓应用力矩扳手检查，其力矩值符合厂家要求值（M16螺栓把紧力矩77.7N.m ）。
二、施工准备①准备好工器具及相关安全防护用品； ②准备好施工用技术文件及厂家资料。
三、设备材料开箱检查清点①按照厂家装箱单及其技术文件逐项绝缘包扎前检查（H 点）施工准备 设备材料开箱检查清点 厂家现场技术交底检查及收尾绝缘包扎 班组负责人交底进行检查清点；②清点后发现的问题应及时记录，并及时通知厂家发货；③清点后的设备材料应按要求存放。
四、技术交底①绝缘包扎前应要求厂家人员来现场进行技术交底；②班组负责人应根据厂家交底内容及现场实际情况进行更详细的技术交底。
五、绝缘包扎①拆去环形引线之间临时绑扎带和连接线间垫块，需将要绝缘的表面用干净的白布蘸酒精或丙酮擦净，并晾干30分钟以上挂上通风管，并用玻璃粘带SCOTCH27#固定；②在连接片固定螺栓处和连接片表面裹包0.05聚酰亚胺薄膜6050两层，平包0.1*25无玻璃纤维带ET100一层将聚酰亚胺薄膜6050固定；③T型部位绝缘裹包四次云母箔，每次裹完后疏包0.1*25无玻璃纤维带ET100将云母箔压紧，每次云母箔数量为8张0.2环氧铜马玻璃粉云母箔D612-1组成，每层间刷DECJ0708室温固化胶；注意：1）为包服帖，每次云母箔裹包时，剪口应错开90º裹包。
2）操作过程中，在一些云母箔裹包搭接薄弱地方根据实际需要增加衬垫1－2次云母箔。
④每裹包一次云母箔后，在云母箔未覆盖部位半叠包一次0.2*35环氧铜马玻璃粉云母带D612-1四层，总层数不少于20层，包扎时注意与云母箔搭接30mm以上，层间和表面刷DECJ0708室温固化胶；⑤绝缘搭接长度不少于180mm；⑥最外层半叠包0.1*25无碱玻璃纤维带ET100一层，表面刷DECJ0708室温固化胶；⑦绝缘包扎完毕，待固化后喷188聚酯晾干铁红慈漆一次，漆中加1.0%-1.5%的158干燥剂，搅拌均匀；⑧20℃以上室温需干燥48小时以上方可进行电气绝缘性能试验，否则需提高温度保证其固化。
六、检查及收尾1、质量控制标准。
2、中间控制见证点设置①手包绝缘程序和方法严格按本书的要求进行，层数、包扎长度符合要求；②包扎时严禁有气泡或空隙存在，半叠绕包搭接均匀，弧弯、拐角过渡圆滑，不可有尖角、突起。
外观工艺美观；③挠性连接片的铜线编织部分，严禁粘上胶脂或漆，以保持其柔性；涂胶脂应适量；双组份胶配置比例合适。
①发电机手包绝缘前，发电机水压试验（或气密试验）必须合格,方可进行发电机手包绝缘工作。
手包绝缘开工前，必须通知监理人员及质检人员到达现场检查。
手包绝缘过程中,必须通知监理人员及质检人员到达现场定时检查；②作业过程中的待检点（H点）：绝缘包扎前检查（H点）；绝缘包扎完毕，人孔盖板封闭前（H点）。
六、施工注意事项1、在工作进行前，通知有关施工、试验单位，发电机定子电气试验及与出线罩有联系的机务的安装、试验在此工作期间应停止。
2、出线罩内照明使用12V的行灯。
使用前对行灯变压器、开关板及灯具进行仔细检查，确认完好方可使用。
注意：行灯变压器不能使用自藕变压器，电源装漏电保安器，有可靠的接地。
3、用大功率的风扇对出线罩进行通风，保证罩内空气的流通。
4、工作人员的劳动防护用品必须穿戴齐全，特别注意要穿绝缘鞋。
5、工作时专设一人进行监护，工作人员要时刻与监护人保持联系，且互相照应、配合,配备常用的防暑降温药品。
6、每班施工完后，及时清理罩内的脏、杂物及胶脂，保持罩内干净、清整。
七、环境与节能注意事项1、设备包装箱应及时清除，保持现场整洁。
2、安装产生的废料要及时回收，分类处理。
3、使用酒精等化学物品要严格执行MSDS管理程序。
4、现场施工要做到文明施工，现场堆放材料、设备要摆放整齐。
八、质量保证措施1、作业程序严格遵守作业指导书的规定，应逐项满足要求。
2、绝缘包扎工艺应叠层均匀、紧密、圆滑，绝缘体应无气泡、漏洞、无油水渗入，且固化达到要求。
3、绝缘体与通风管搭接得当，包扎长度符合要求，锥体整形过渡应圆滑、平实。
4、各项数据应符合设备厂家技术条件相关规定。
九、执行强制性条文根据GB50169-2006要求：3.1.12为隔绝发电机、励磁机轴电流的各项绝缘部件应光洁、无翘曲及缺陷，厚度应均匀并有良好的绝缘性能，安装后一律用1000V 绝缘电阻表测量，其绝缘电阻应符合要求，一般应≥0.5MΩ。
3.3.1 进入定子内的工作人员，应穿无钮扣、无口袋的专用工作服和不带钉子的软底工作鞋，对必须带入的物件应进行登记，工作完毕应认真清点核对，保证全数拿出。
十、安全文明施工措施1、施工人员必须经过体检、安全培训考试合格并取得上岗证，经过安全技术交底并签字后方可参加施工，特种作业人员必须持有效证件方可操作，严禁无证人员作业。
2、进入施工现场必须正确佩戴安全帽等防护用品，严禁酒后进入施工现场，严禁在现场打闹嬉戏，施工现场严禁吸烟。
3、使用电源必须加设漏电保护器，出线盒或定子内部照明必须使用行灯变压器，电压为12V安全电压。
4、定子内部不准遗留任何物品，进入定子内部人员必须穿无纽扣专用工作服，穿软底布鞋，严禁携带与检查无关的物品，所使用工具必须登记。
5、手包绝缘使用化学物品及配制固化胶时，必须特别注意按照说明书要求进行，遇异常立即停止，施工过程中严禁明火，在出线罩人孔门处安装排风扇进行通风换气。
6、施工现场按照要求配备足量防火器材，发电机内有人施工时，设专人在外面监护，监护人员精力集中，随时注意内部施工人员动态。
十一、危害辩识、风险分析和预防措施作业活动危险因素可能导致后果是否为重大危险因素防范措施责任人设备开箱未按照开启标识损坏设备或扎伤手脚是①施工人员正确使用工器具，用力均匀，按照开启标志开箱；②开箱后及时清除包装本板等材料，防止扎伤手脚。
作业活动危险因素可能导致后果是否为重大危险因素防范措施责任人脚手架搭拆脚手架搭设不合格高空坠落是①脚手架搭设必须由专业持证架子工进行搭设；②脚手架搭设后，经验收合格后方可使用。
高空作业使用不合格安全带高空坠落是使用的安全带必须是经过专业部门检查合格的带有安全标志漆的安全带。
不正确使用安全带高空坠落是施工时将其挂在上方牢固处。
手包绝缘照明不足伤人是出线罩内保证充足照明，照明灯具采用12V防爆行灯，行灯变压器放置在出线罩外侧。
通风不良人员中毒是①固化胶调配尽量在出线盒外进行，与固化胶接触必须戴橡胶或乳胶手套；②手包绝缘是必须打开定子励端端盖，并在出线罩人孔门处等适当位置安装排风扇，保证通风良好。
化学危险品的使用易燃易爆品混放爆炸是①领用化学品时要索要相应的MSDS，并在使用中严格执行MSDS；②加强使用过程监督，严禁混放。
十二、有关计算（无）十三、措施性材料目录序号名称数量备注1 白布3平方清理连接面2 酒精15瓶清理搭接面3 塑料布15平方米敷在出线盒4 破布3公斤清理卫生5 丙酮8瓶油漆处理6 无纽扣工作服6套手包绝缘用7 胶底布鞋4双手包绝缘用8 塑料桶1个手包绝缘用9 导电膏1kg 电气压接面用十四、附件11。
